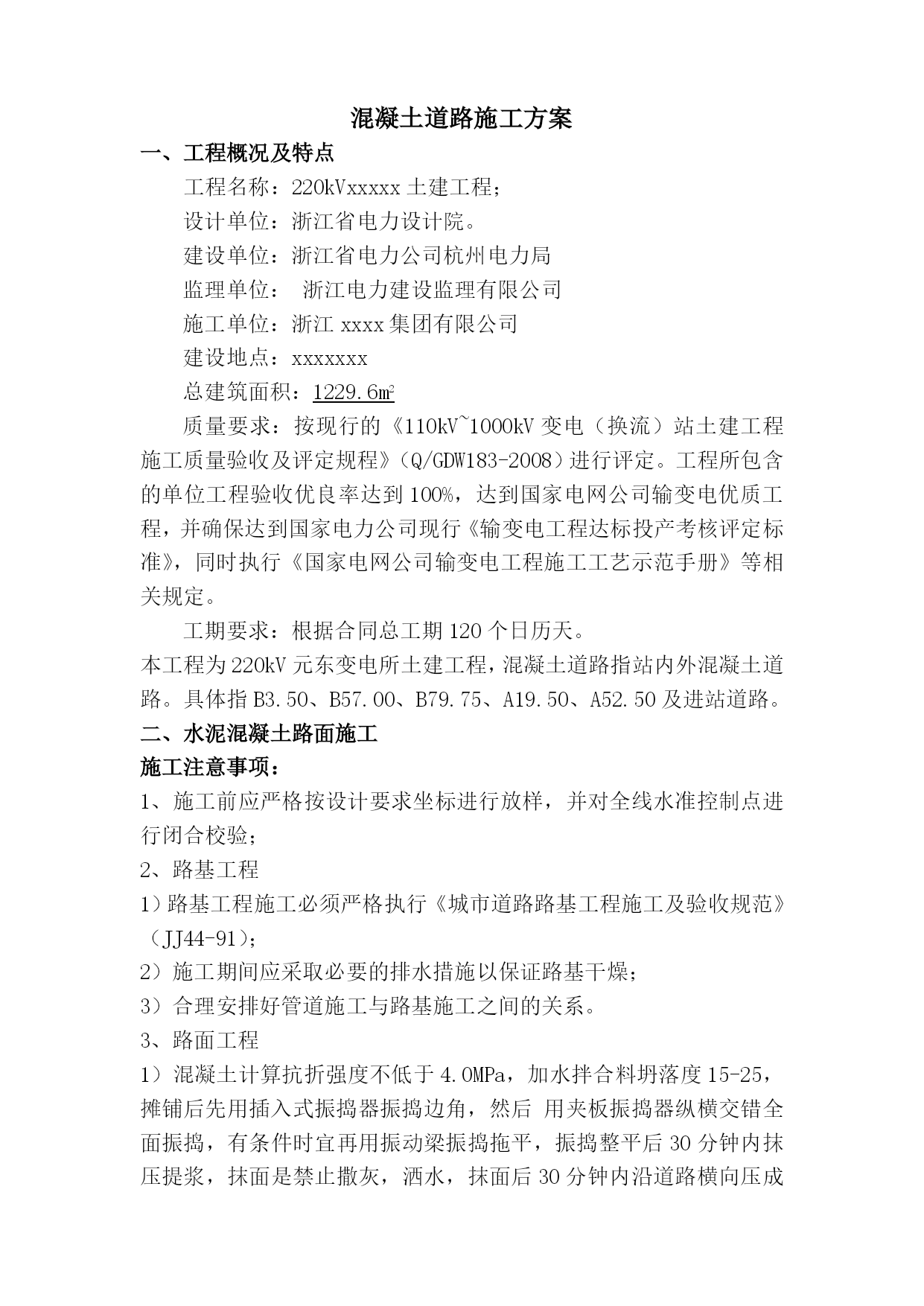

混凝土道路施工方案一、工程概况及特点工程名称：220kVxxxxx土建工程；设计单位：浙江省电力设计院。建设单位：浙江省电力公司杭州电力局监理单位：浙江电力建设监理有限公司施工单位：浙江xxxx集团有限公司建设地点：xxxxxxx总建筑面积：1229.6m2质量要求：按现行的《110kV~1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）进行评定。工程所包含的单位工程验收优良率达到100%，达到国家电网公司输变电优质工程，并确保达到国家电力公司现行《输变电工程达标投产考核评定标准》，同时执行《国家电网公司输变电工程施工工艺示范手册》等相关规定。工期要求：根据合同总工期120个日历天。本工程为220kV元东变电所土建工程，混凝土道路指站内外混凝土道路。具体指B3.50、B57.00、B79.75、A19.50、A52.50及进站道路。二、水泥混凝土路面施工施工注意事项：1、施工前应严格按设计要求坐标进行放样，并对全线水准控制点进行闭合校验；2、路基工程1）路基工程施工必须严格执行《城市道路路基工程施工及验收规范》（JJ44-91）；2）施工期间应采取必要的排水措施以保证路基干燥；3）合理安排好管道施工与路基施工之间的关系。3、路面工程1）混凝土计算抗折强度不低于4.0MPa，加水拌合料坍落度15-25，摊铺后先用插入式振捣器振捣边角，然后用夹板振捣器纵横交错全面振捣，有条件时宜再用振动梁振捣拖平，振捣整平后30分钟内抹压提浆，抹面是禁止撒灰，洒水，抹面后30分钟内沿道路横向压成光面，施工完毕3小时开始养护，保持湿治。2）道路路面应满足《公路水泥混凝土路面施工技术规范》（JTGF30-2003）4、在路边缘外1m宽范围内，不论有无人行道，碎石以下凡压路机处理不到的土层均需用蛙式打夯机分层夯实。5、施工允许误差板厚±10mm路拱标高±10mm路面宽±20mm相邻板高差±3mm平整度3m直尺接触路面，空隙不大于5mm纵横顺直度20m长误差不大于15mm。三、施工工艺1、级配碎石垫层施工工艺流程：施工准备→施工测量放样→摊铺级配碎石→平地机整平→压路机静压→振动压路机压实→人工精平→进入下步工序2、6%水泥稳定碎石基层施工工艺流程：检查、整修垫层→铺设土工格栅→施工测量放样→各材料分析与组成混合料试验→碎石组成配合比设计→报负责人审批→搅拌、运输→摊铺、找平、整形→加水→分段分遍碾压、施工→洒水养护→检查质量、测定各类数据并记录→报负责人审批→基层结束交验3、水泥混凝土路面面层施工工艺施工准备→测量放样、复测高程→路面基层清理→安装模板→摊铺砼→抹平→压纹→拆模板→切缝→养生本工程混凝土基层4、土工格栅施工工艺：检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基→碾压。在工程施工过程中，我们把土工格栅铺设工序作为一项重要工作来抓，具体如下：1）土工格栅工作机理：土工格栅的抗拉强度大，可增加路基的稳定性；格栅网眼的存在制约了基层的横向移动，形成了良好的嵌锁作用，使基层具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了基层的承载力。2）铺设准备工作：eq\o\ac(○,1)地基处理：首先对下层进行整平、碾压，要求平整度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。eq\o\ac(○,2)铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。3）土工格栅的铺设eq\o\ac(○,1)土工格栅的铺设面应较为平整，铺设层应验收合格。为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）；eq\o\ac(○,2)固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调查一次，直至一卷格栅铺完，再铺下一卷，操作同前；eq\o\ac(○,3)接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段，下一段铺设时，搭接长度不小于30cm，并用绑线固定后继续向前进方向铺第二段。依次类推，操作要求同前。4）土工格栅铺设的注意事项：eq\o\ac(○,1)应使格栅最大强度方向与受最大应力方向一致eq\o\ac(○,2)尽量减少土工格栅的切割量和缝合量，避免浪费eq\o\ac(○,3)寒冷季节施工时，土工格栅变硬，易割手擦膝，要注意安全。eq\o\ac(○,4)土工格栅在平整的下承层上按设计要求的宽度铺设，其上下层填料无刺坏土工格栅的杂物。土工格栅横向铺设。铺设时绷紧
