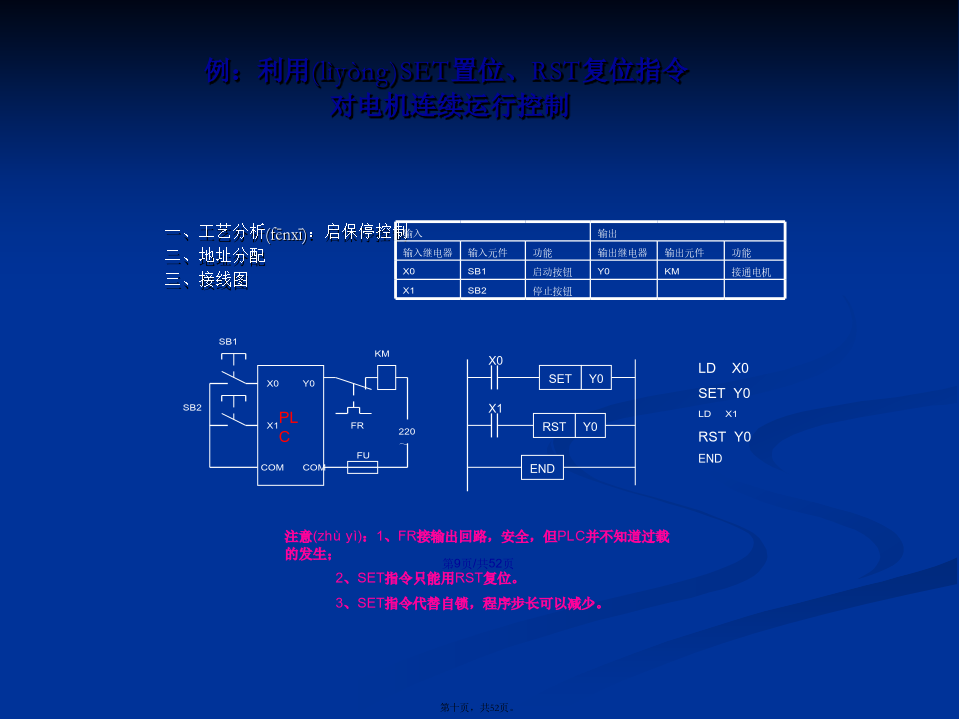

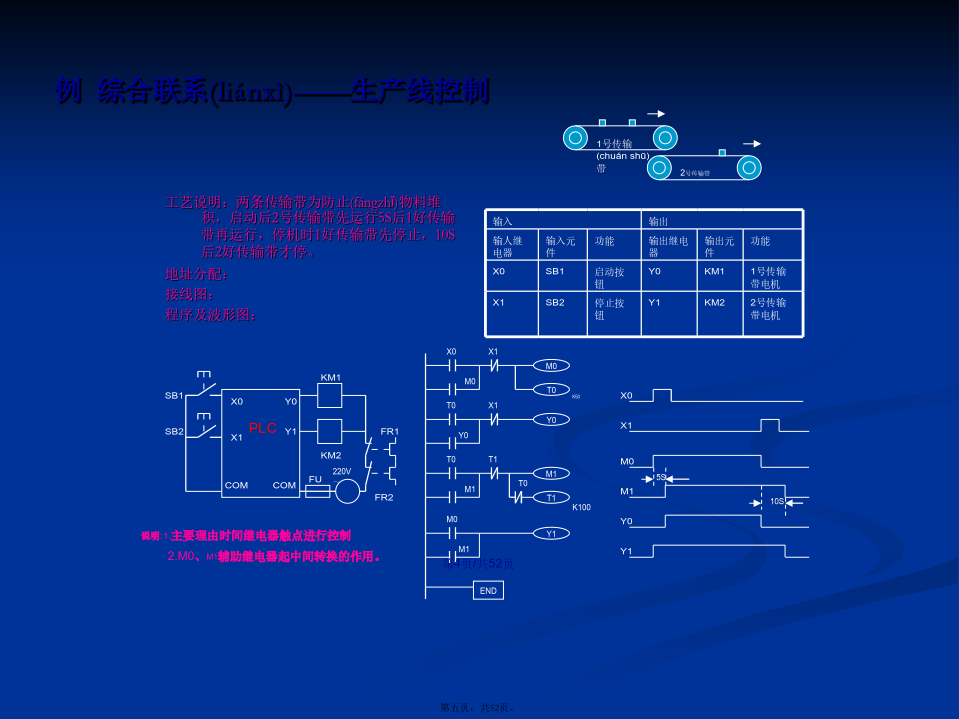

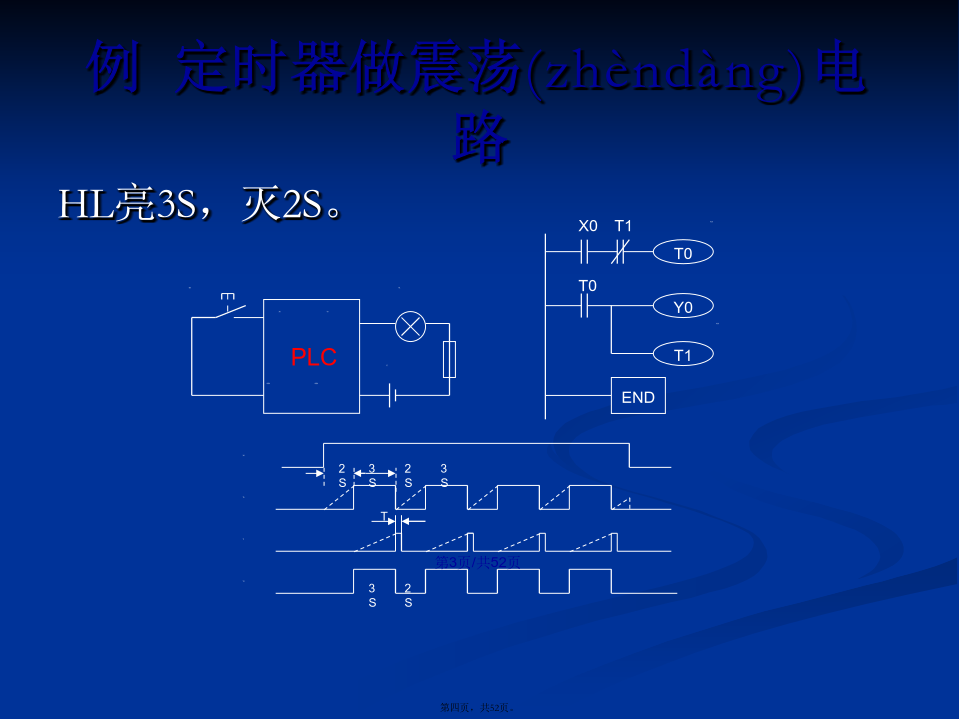

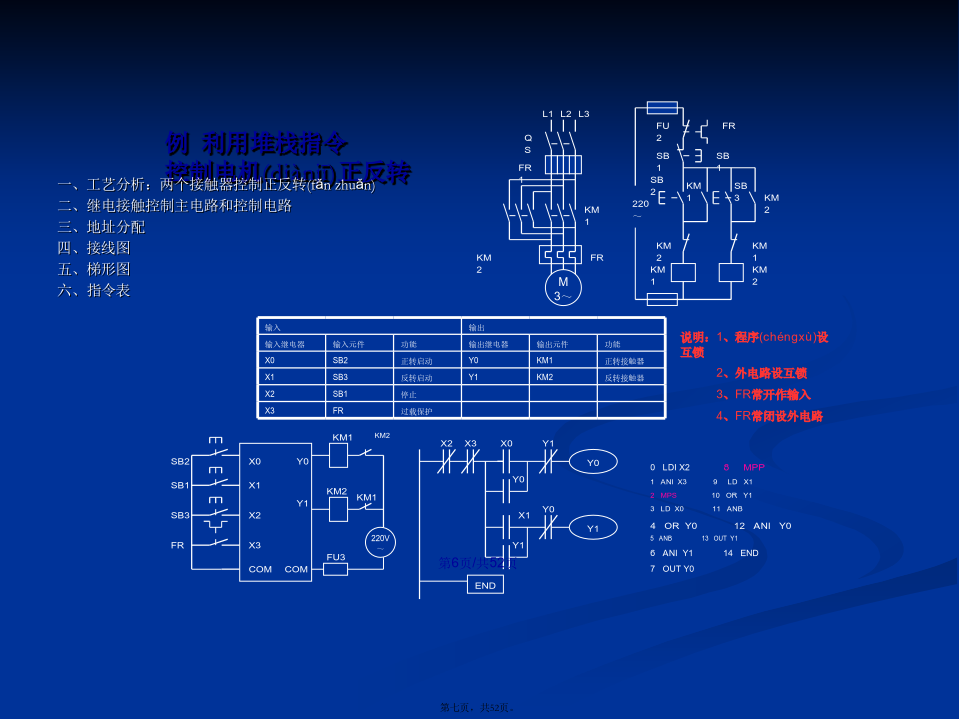

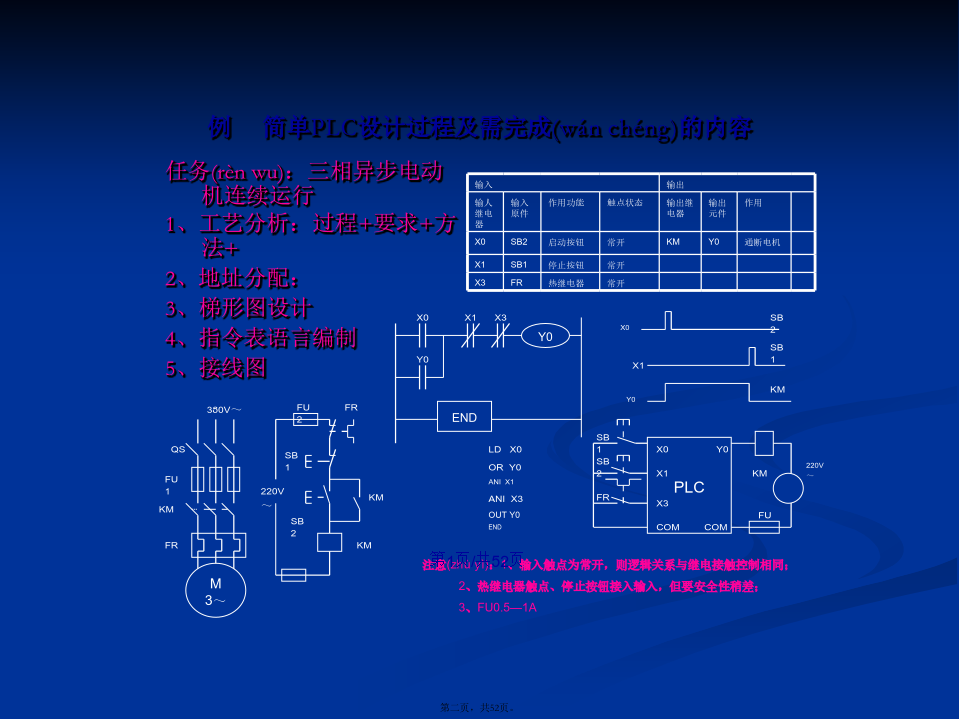

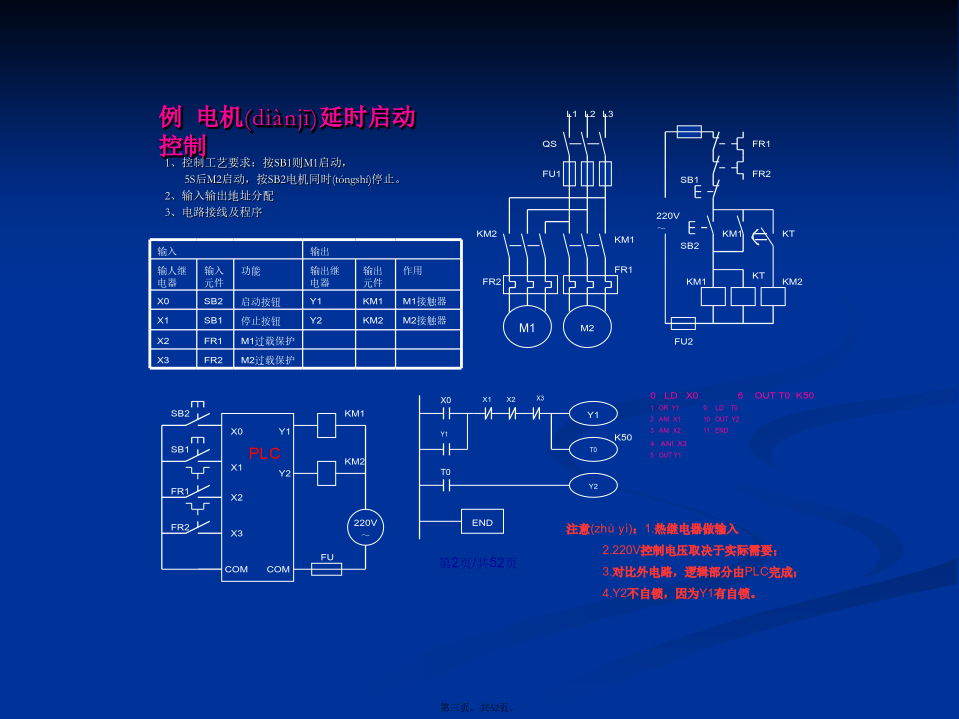

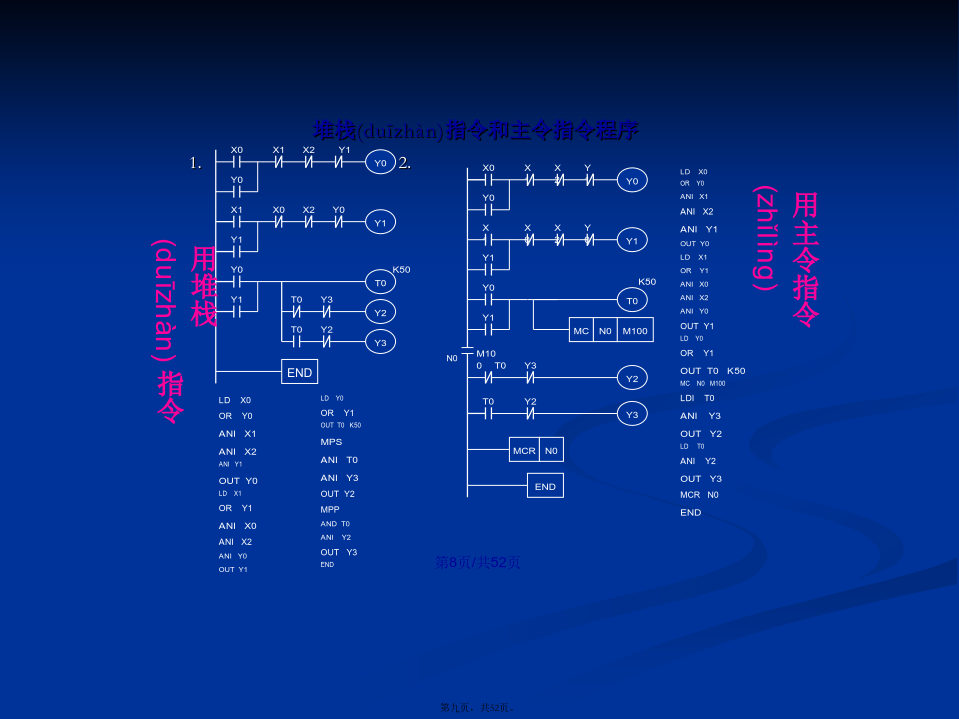

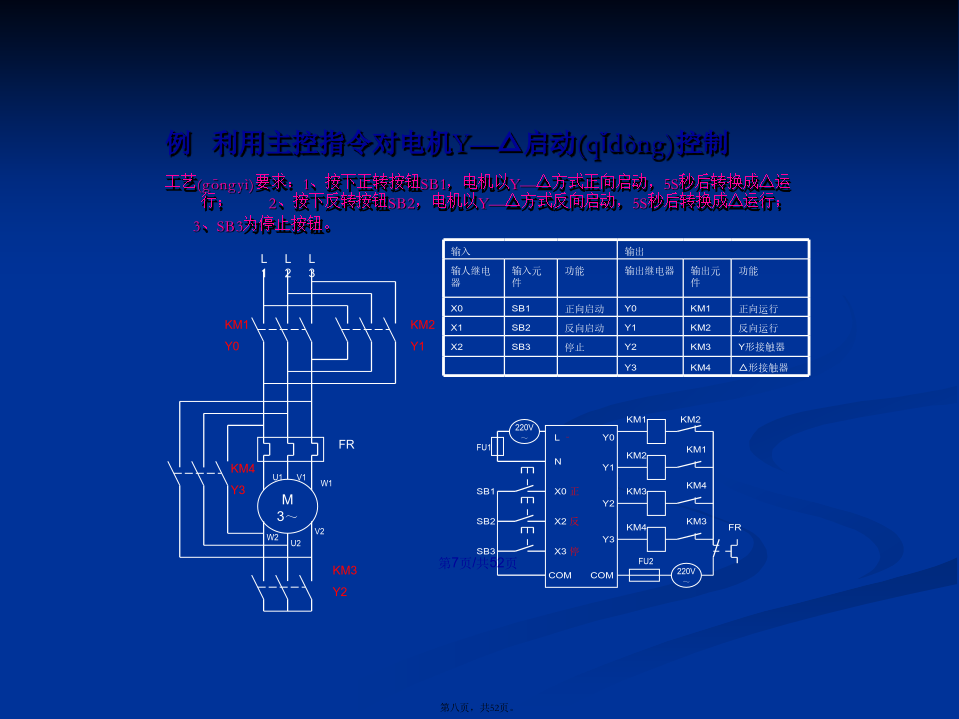

会计学例简单PLC设计过程及需完成(wánchéng)的内容例电机延时启动控制例定时器做震荡(zhèndàng)电路例综合联系——生产线控制例利用堆栈指令控制电机正反转例利用主控指令对电机Y—△启动控制堆栈(duīzhàn)指令和主令指令程序例：利用SET置位、RST复位指令对电机连续运行控制例：两台电机延时启动控制例：基本指令实例——三台风机监控地址表（I/O清单）基本电路编程例：多地控制电路X0—Xn组成多点启动输入，X10—X12等组成停止输入，用自保持SET指令省略(shěnglüè)自锁电路例：顺序控制电路Y0启动后，Y1才启动，Y0、Y1都启动后，Y2才启动······例：时间顺序控制——延时断开定时器例：定时步进电路当X0合上，Y0输出10s后Y1才有输出，Y0输出20s后停止输出；Y1输出10s后Y2才有输出，Y1输出30s后停止工作；Y2输出50s后停止工作；X1为总停触点。例：计数电路当X0合上，Y0有输出；Y1的输出状态是合上1s，关断1s，连续计数10次后，Y0、Y1停止输出；Y2在第10个脉冲时合上1s后关断。例：时间优先电路——接收(jiēshōu)到第一个信号，哪个就优先例：声光报警电路——X0为散光或长亮加声报警，X1为灯长亮报警，X2为声报警允许控制(kòngzhì)信号；Y0为灯光输出，Y1为声报警蜂鸣器。例如何画状态图例如何画状态(zhuàngtài)转移图步进顺序指令的编程方式功能图——梯形图——指令表步进顺序指令(zhǐlìng)的编程方功能图——梯形图——指令(zhǐlìng)表步进顺序指令(zhǐlìng)的编程方法功能图——梯形图——指令(zhǐlìng)表工程实例——单向顺序K100工程(gōngchéng)实例——选择顺序M8002工程实例——并行顺序功能指令1、功能指令的基本格式字软元件——T、C、D、V、Z，可以处理数字数据（T、C表示定时器、计数器的当前值寄存器）位组件字元件功能指令(zhǐlìng)的格式2）数据长度与指令执行方式——按数据位长分为16位和32位。不标符号是16位，[D]符号表示32位（指定其地址号的软元件及下一个地址软元件组合使用；高速计数器C235—C255本身32位，不能使用16位指令的操作数）。3）不同数据长度之间的传送——字软件元件与位指令元件之间的数据传送，因数据长度不同，规定：长→短传送，目的位元件数据的高位保持不变；短→长，数据的高位全部为零。4）变址寄存器V与Z的处理——为16位数据寄存器，可组合进行32位运算(yùnsuàn)，V为高位。操作方法与普通寄存器一样。功能指令格式说明第一类：程序(chéngxù)流向控制指令条件跳转指令(zhǐlìng)实例3）中断返回IRET、允许中断EI、禁止中断DI中断指针I（9个中断源，6外部输入点、3个内部中断）2）中断返回、允许中断、禁止中断指令格式：指令符名称符号FNC03IRET中断返回FNC04EI允许中断FNC05DI禁止中断目标元件：三条指令均无3）主程序结束指令格式：指令符名称符号FNC06主程序结束FEND目标元件：无功能与操作：FEND表示一个主程序结束子程序开始。与END一样程序结束后返回0条指令；使用多条FEND指令时，中断程序写在最后FEND和END指令之间。4）监视定时器指令格式：指令符名称符号FNC07监视定时器WDT目标元件：无功能与操作：按PLC设定循环执行(zhíxíng)的扫描周期，时间到未能循环完成则报出错。FNC08FOR循环(xúnhuán)指令运用实例第二类：传送和比较指令传输(chuánshū)指令实例第四类循环(xúnhuán)移位与移位指令移位指令实例
