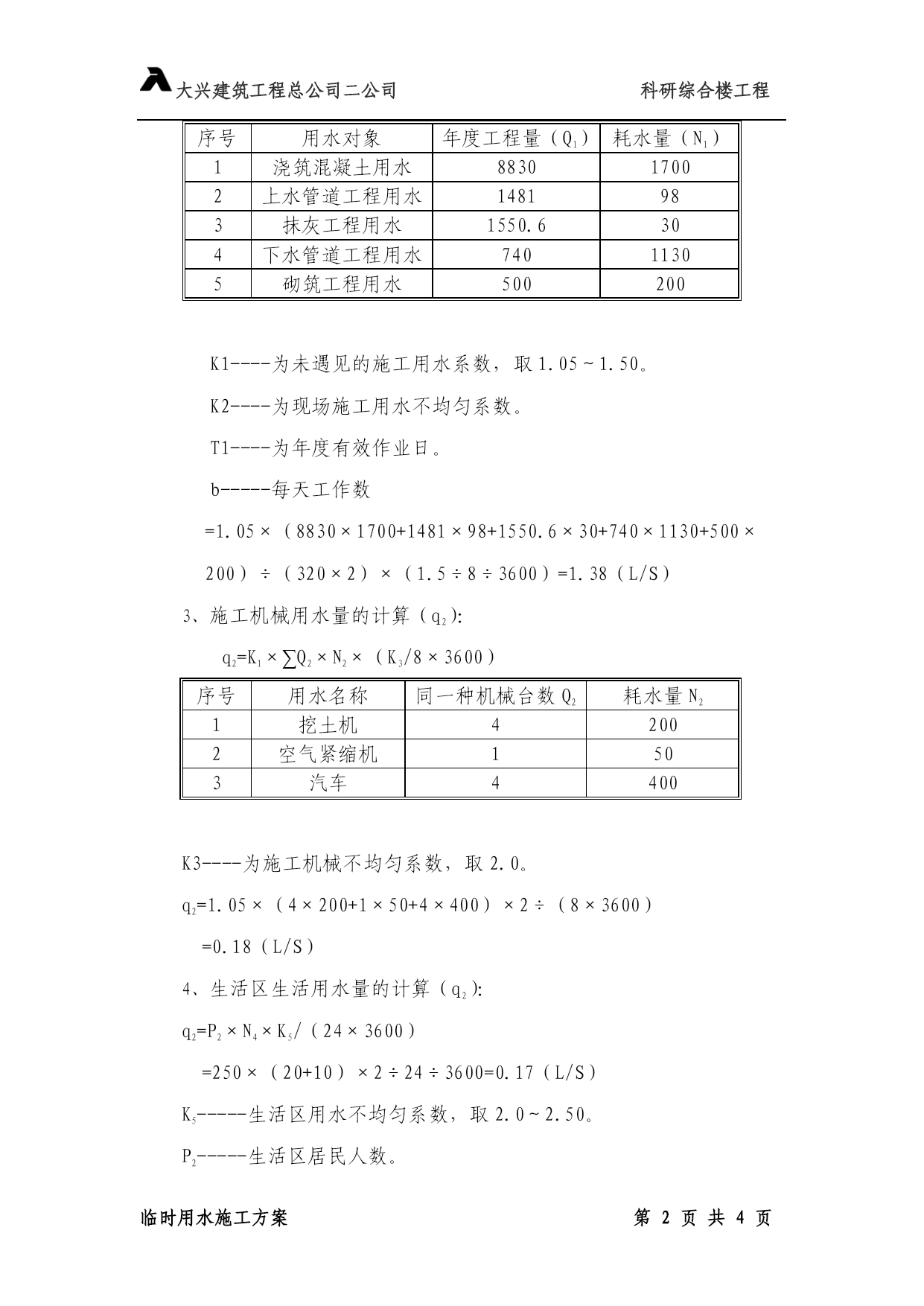

大兴建筑工程总公司二公司科研综合楼工程临时用水施工方案第PAGE4页共NUMPAGES4页一、施工条件施工用水水源由建设单位提供，由施工区的西南角引入，由自备井内潜水电泵、定压罐经主线、支线送至各个用水点。本建筑物最高用水点为47米，由于市政供水管网提供压力不能满足施工供水要求，因而运用锅炉房内补水泵。四层以上开始运用水泵加压供水，四层及四层以下运用市政管网供水。施工现场的污水经化粪池后排入市政污水管网，现场雨水沿街排至小区内的雨水口，现场砂浆搅拌站设一沉池，经沉淀后排入市政管网。现场有原有自备井一座，内有潜水电泵、定压罐各一台，自备井南侧锅炉房内有硬化水箱一台补水泵一台。二、确定临时给水零碎施工现场内的临时消费、生活给水管道和消防管道独立铺设，单独安装。给水零碎采用放射状方式铺设，由自备水井内的潜水电泵、定压罐加压供给。消防零碎水源由定压罐送至锅炉内，经过硬化水箱、补水泵送至消防管道，并在现场设置2个室外消火栓。消防管道采用放射状方式铺设。三、确定现场总的用水量施工现场总的用水量包括：施工消费用水量、施工机械用水量、生活区生活用水量及消防用水量。施工消费用水量的计算(q1)q1=K1×［∑〔Q1×N1〕/〔T1×b〕×］×［K2/8×3600］序号用水对象年度工程量（Q1）耗水量（N1）1浇筑混凝土用水883017002上水管道工程用水1481983抹灰工程用水1550.6304下水管道工程用水74011305砌筑工程用水500200K1----为未遇见的施工用水系数，取1.05～1.50。K2----为现场施工用水不均匀系数。T1----为年度有效作业日。b-----每天工作数=1.05×（8830×1700+1481×98+1550.6×30+740×1130+500×200）÷（320×2）×（1.5÷8÷3600）=1.38（L/S）施工机械用水量的计算（q2）：q2=K1×∑Q2×N2×（K3/8×3600）序号用水名称同一种机械台数Q2耗水量N21挖土机42002空气紧缩机1503汽车4400K3----为施工机械不均匀系数，取2.0。q2=1.05×（4×200+1×50+4×400）×2÷（8×3600）=0.18（L/S）生活区生活用水量的计算（q2）：q2=P2×N4×K5/（24×3600）=250×（20+10）×2÷24÷3600=0.17（L/S）K5-----生活区用水不均匀系数，取2.0～2.50。P2-----生活区居民人数。N4-----生活区生活用水定额，生活用水取20～40L/（人.天），食堂用水取10～20L（人.天）。生活及消费总用水量的计算（q总）：q总=q1+q2+q3=1.38+0.18+0.17=1.73(L/S)消防用水量（q消）：q消=施工现场消防用水总量+生活区消防用水总量=10+5=15（L/S）四、确定管径生活及消费用水管道管径（D1）：D1=[4×Q÷（π×υ×1000）]1/2=[4×1.73÷（3.14×1×1000）]1/2=0.047Mυ-----管网中水的流速，管径小于0.1M正常工夫流速取0.5～1.2米/秒。根据计算结果，生活及消费用水管道管径D1选用DN50即可满足要求。2、消防用水管道管径（D2）：D2=[4×Q÷（π×υ×1000）]1/2=[4×15÷（3.14×3.0×1000）]1/2=0.798Mυ-----管网中水的流速，管径小于0.1M正常工夫流速取2.5～1.2米/秒。根据计算结果，生活及消费用水管道管径D1选用DN50即可满足要求。五、管道选材及铺设给水管道采用给水塑料管，粘接连接，埋地铺设，埋设深度为80厘米，避免来往车辆及冬季冻坏。明装的给水支管采用岩棉管壳保温，绑扎周密。消防管道采用焊接钢管，焊接连接，埋地部分刷沥青漆防腐，明装管道用岩棉管壳保温。消防立管根据建筑物结构进度及时安装，施工现场用水随消防立管布置，每层支管设阀门进行控制，并在立管底部设一阀门进行控制。每层给水管管径采用DN20，消火栓管径采用DN65，消火栓数量按照立管数量确定。六、临时用水施工图施工现场平面管道布置图（见总平面图）七、施工中应留意的成绩施工人员进入现场，必须恪守现场的规章制度。施工现场堆放的材料要保持码放划一，各种用管分开码放。施工人员在工地运用电气装备前，须检查其有无漏电及故障，装拆电气装备要请电工操作，不得私自装拆，运用过程中要有防护措施。运用电气焊前，应检查现场，清除周围易燃易爆物品，备好消防灭火器材，经有关人员赞同并填写用火请求，设专人监护，施焊终了，切断电源、及气源及时检查周围，不得不足火隐患，方
