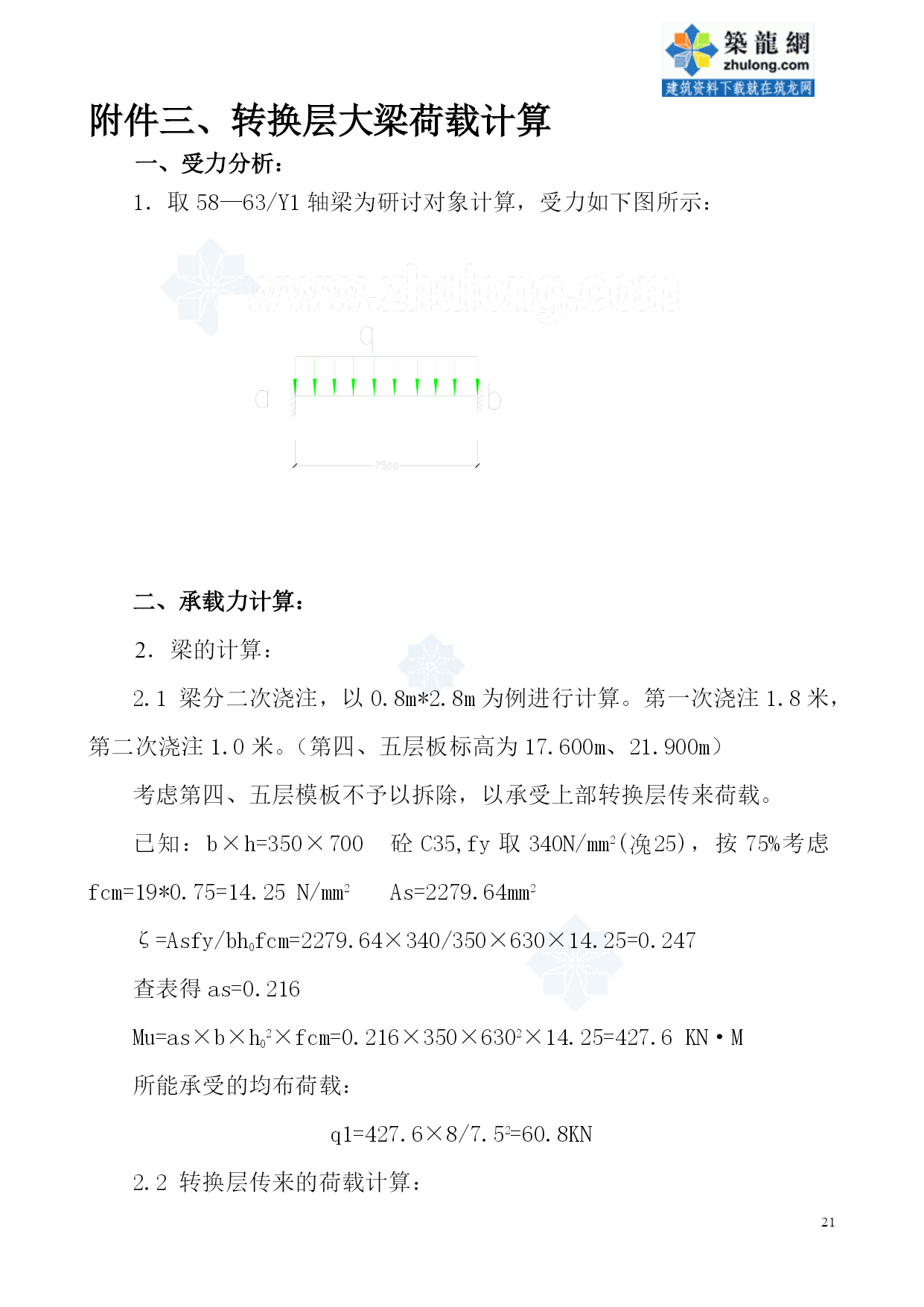

PAGE1PAGE23附件三、转换层大梁荷载计算一、受力分析：1．取58—63/Y1轴梁为研讨对象计算，受力如下图所示：二、承载力计算：2．梁的计算：2.1梁分二次浇注，以0.8m*2.8m为例进行计算。第一次浇注1.8米，第二次浇注1.0米。（第四、五层板标高为17.600m、21.900m）考虑第四、五层模板不予以拆除，以承受上部转换层传来荷载。已知：b×h=350×700砼C35,fy取340N/mm2(25)，按75%考虑fcm=19*0.75=14.25N/mm2As=2279.64mm2ζ=Asfy/bh0fcm=2279.64×340/350×630×14.25=0.247查表得as=0.216Mu=as×b×h02×fcm=0.216×350×6302×14.25=427.6KN·M所能承受的均布荷载：q1=427.6×8/7.52=60.8KN2.2转换层传来的荷载计算：2.2.1已知：b×h=800×2800砼C45,fy取340N/mm2(25)fcm=23.5N/mm2L=7.2m大梁砼分二次浇筑，第一次浇筑高度为1.8m。钢筋砼自重：1.2×(26KN/m3×0.8m×1.8m)=44.93KN/m模板及支架自重：1.2×0.9×(0.85KN/m3×0.8m×1.8m)=0.95KN/m施工人员及装备荷载自重：1.4×(1KN/M2×0.8m)=1.12KN/m振捣砼时产生的荷载：1.4×(2.0KN/m2×0.8m)=2.24KN/m则荷载总重：N=44.93+0.95+1.12+2.24=49.02KN/mq1=60.8KN/m>N=490.2KN满足要求。2.2.2第一次浇注1.8米高的梁隔4天后第二次浇注，则第一次浇注混凝土强度按达到75%计算。已知：混凝土C45L=7.5mb×h=800mm×1800mm2528fcm=23.5n×0.75=17.63/mm2fy=340n/mm2AS=15386mm2实践取h=1800mmh0=1800-250=1550mmξ=fy×AS/(b×h×fcm)=340×15386/(800×1550×17.63)=0.239<ξb=0.528查表得as=0.210MU=0.210×15502×800×23.5=7115.8KN.M大梁砼分二次浇筑，第二次浇筑高度为1.0m。第一次浇注的梁承受全部梁的自重和施工何载钢筋砼自重：1.2×(26KN/m3×0.8m×2.8m)=69.89KN/m模板及支架自重：1.2×0.9×(0.85KN/m3×0.8m×2.8m)=2.06KN/m施工人员及装备荷载自重：1.4×(1KN/M2×0.8m)=1.12KN/m振捣砼时产生的荷载：1.4×(2.0KN/m2×0.8m)=2.24KN/m则荷载总重：N=69.89+2.06+1.12+2.24=75.3KN/m三根次梁自重传的何载均按P=177.5KN计算。大梁的自重及次梁传来的何载按最不利何载组合算得Mmax=425.78KN.M<<M=7115.8KN.M满足施工要求。2.3梁抗剪计算a.根据受力分析，梁承受最大剪力为7.5R=7.5×75.3×7.5/2+177.5×1.2+177.5×4.5+177.56.3R=566.37KNb.验算能否需配箍筋0.07Fcbho=0.07×17×800×1550=1475.6KN>566.3KN故原设计能满足要求
