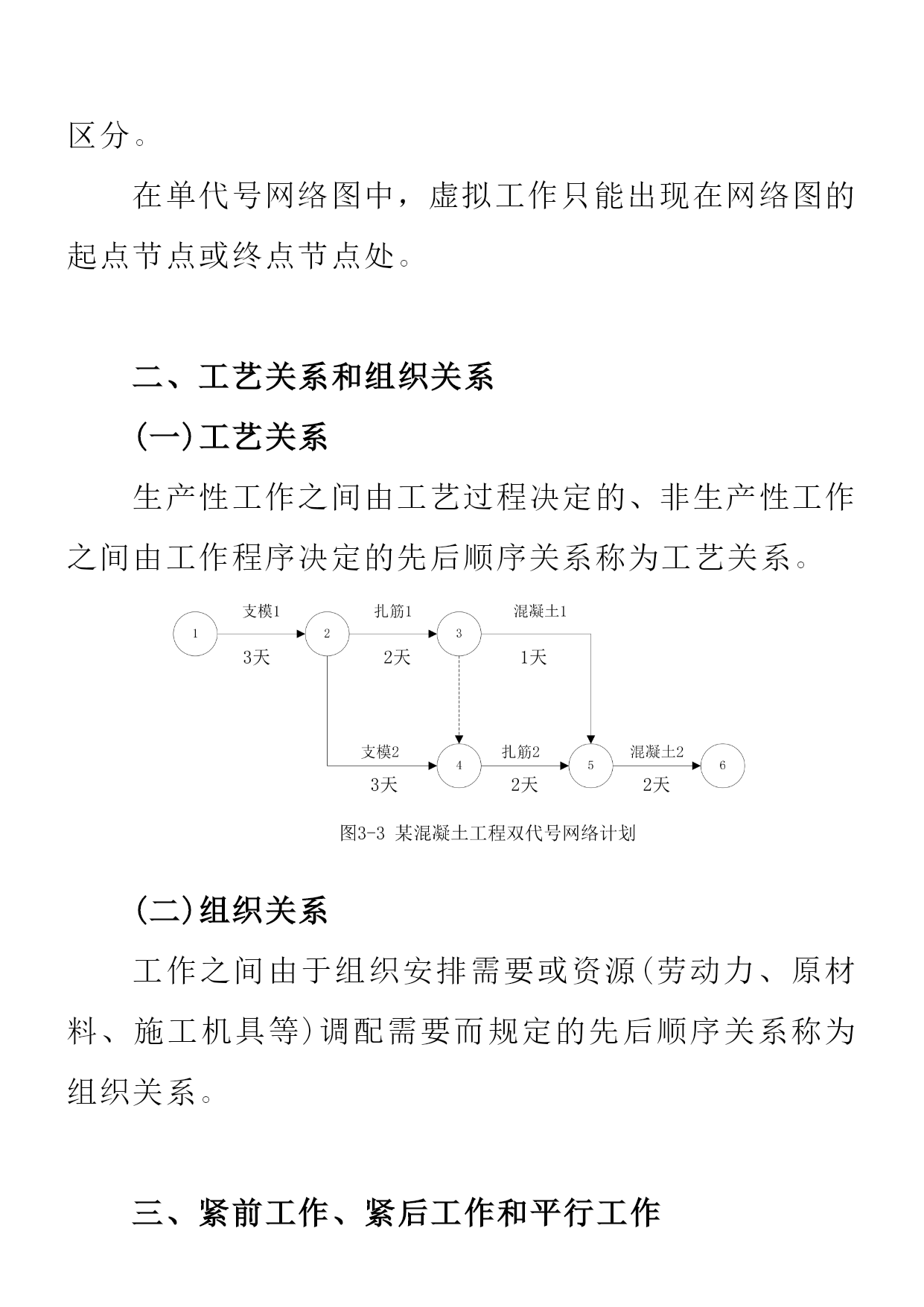

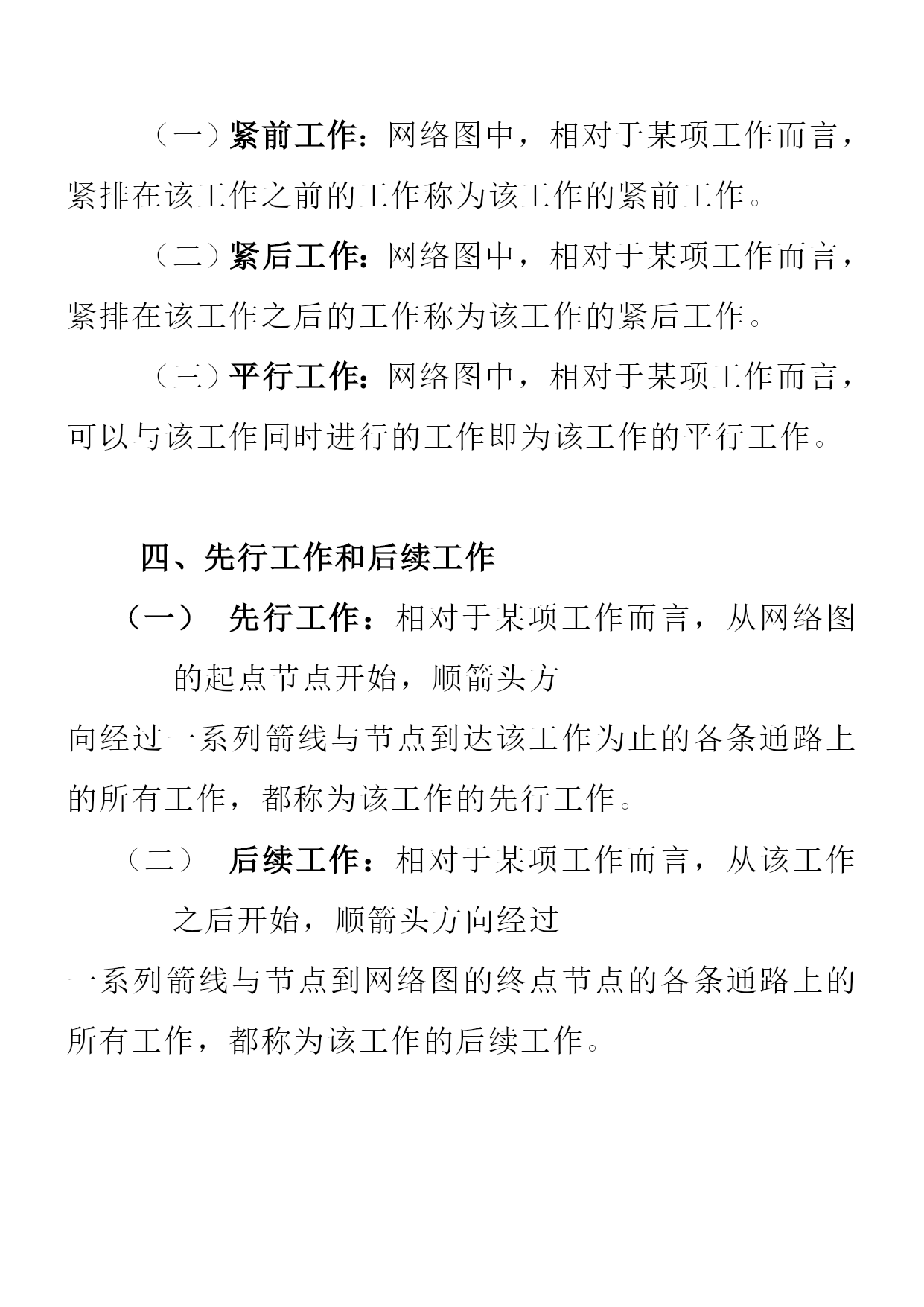

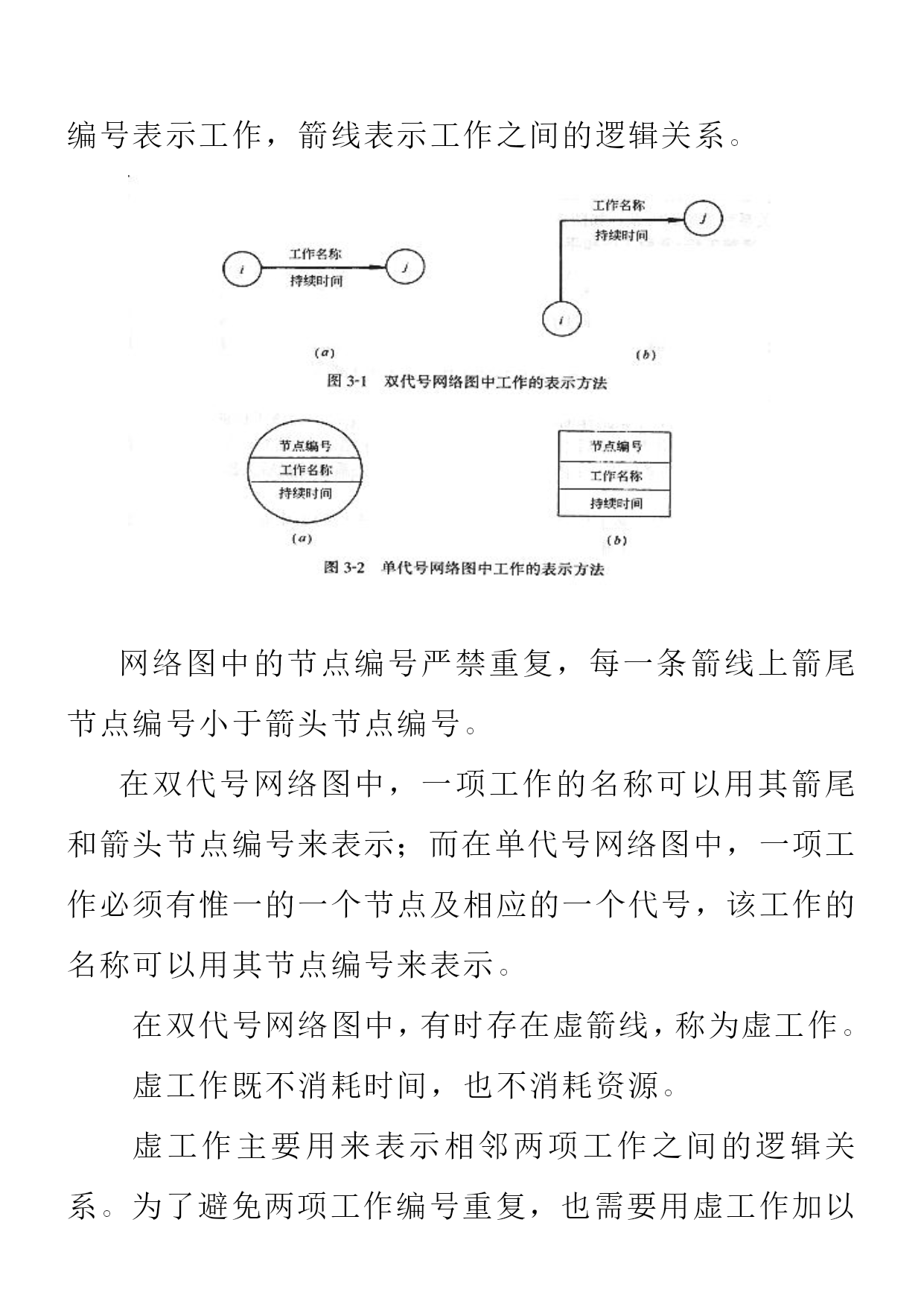

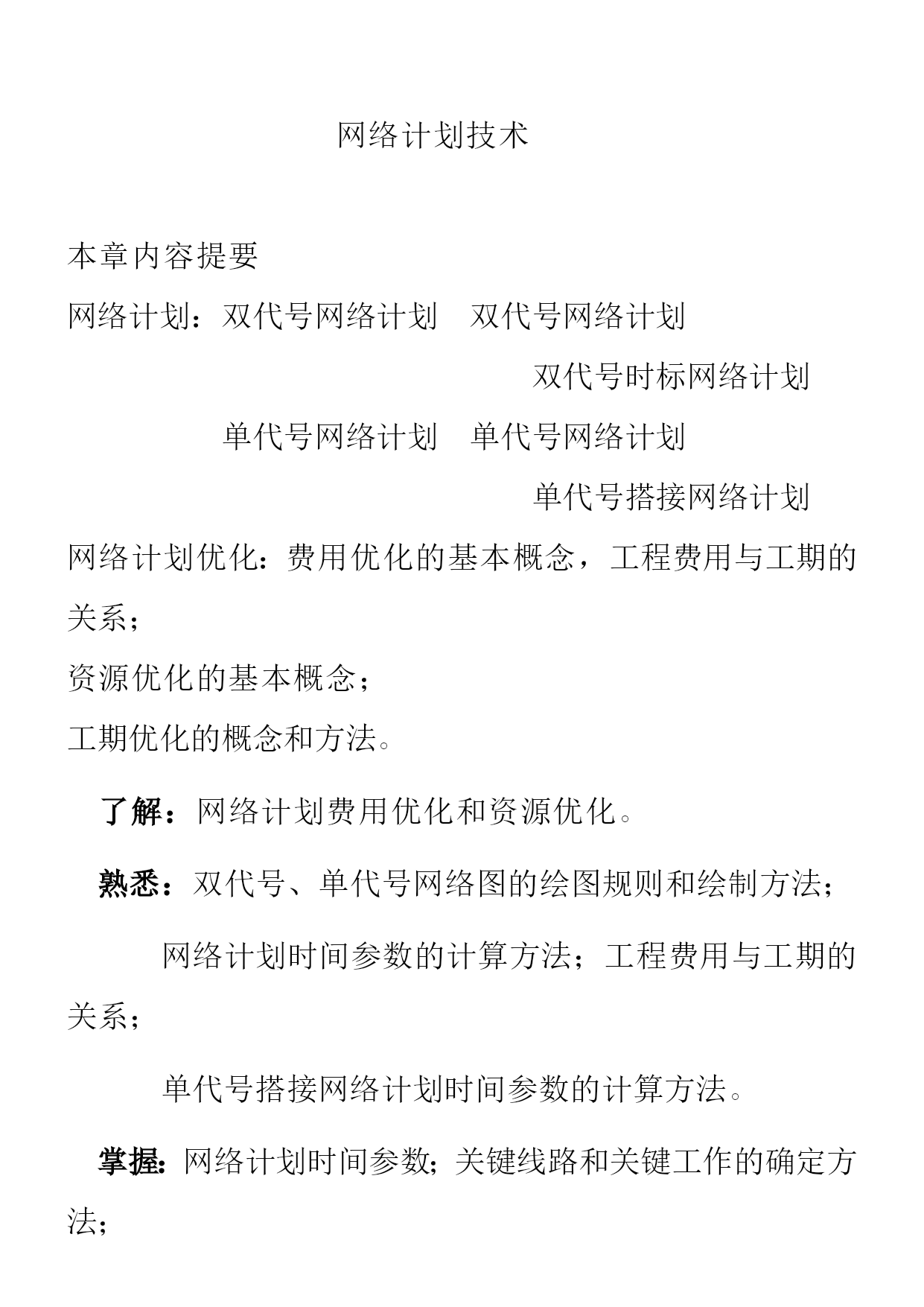

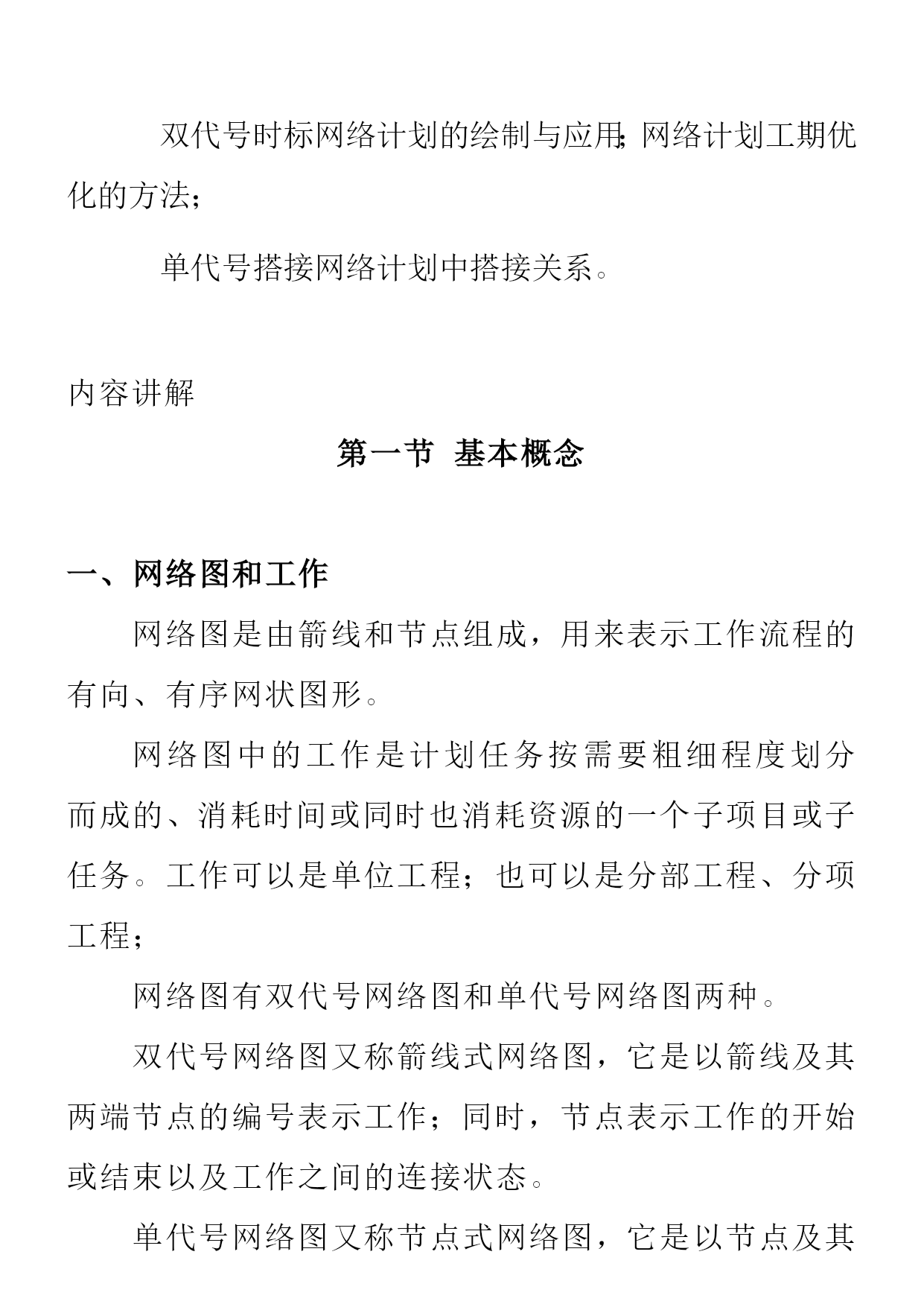

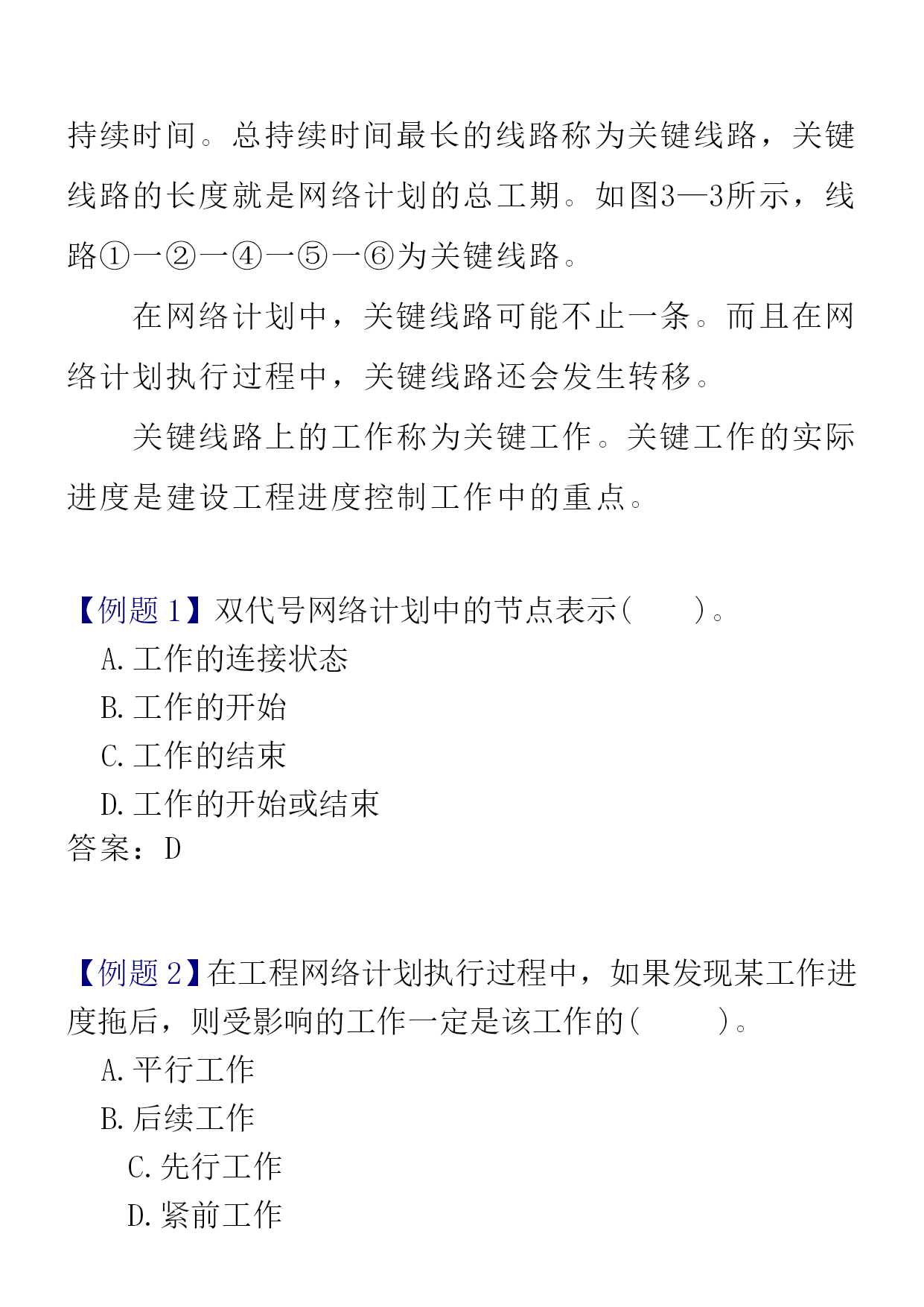

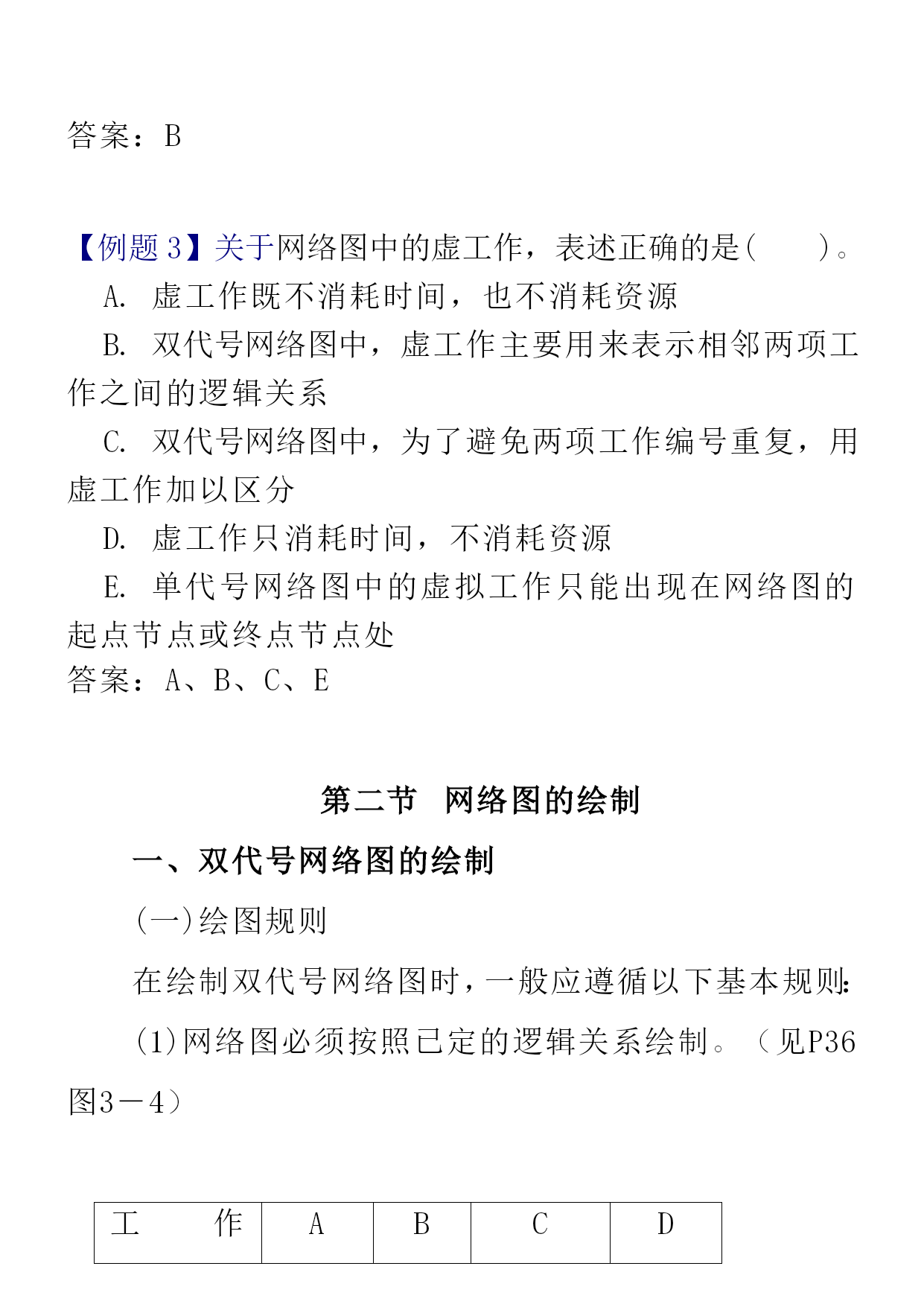

网络计划技术本章内容提要网络计划：双代号网络计划双代号网络计划双代号时标网络计划单代号网络计划单代号网络计划单代号搭接网络计划网络计划优化：费用优化的基本概念，工程费用与工期的关系；资源优化的基本概念；工期优化的概念和方法。了解：网络计划费用优化和资源优化。熟悉：双代号、单代号网络图的绘图规则和绘制方法；网络计划时间参数的计算方法；工程费用与工期的关系；单代号搭接网络计划时间参数的计算方法。掌握：网络计划时间参数；关键线路和关键工作的确定方法；双代号时标网络计划的绘制与应用；网络计划工期优化的方法；单代号搭接网络计划中搭接关系。内容讲解第一节基本概念一、网络图和工作网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。工作可以是单位工程；也可以是分部工程、分项工程；网络图有双代号网络图和单代号网络图两种。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；同时，节点表示工作的开始或结束以及工作之间的连接状态。单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。网络图中的节点编号严禁重复，每一条箭线上箭尾节点编号小于箭头节点编号。在双代号网络图中，一项工作的名称可以用其箭尾和箭头节点编号来表示；而在单代号网络图中，一项工作必须有惟一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。在双代号网络图中，有时存在虚箭线，称为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。为了避免两项工作编号重复，也需要用虚工作加以区分。在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。二、工艺关系和组织关系(一)工艺关系生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。(二)组织关系工作之间由于组织安排需要或资源(劳动力、原材料、施工机具等)调配需要而规定的先后顺序关系称为组织关系。三、紧前工作、紧后工作和平行工作（一）紧前工作：网络图中，相对于某项工作而言，紧排在该工作之前的工作称为该工作的紧前工作。（二）紧后工作：网络图中，相对于某项工作而言，紧排在该工作之后的工作称为该工作的紧后工作。（三）平行工作：网络图中，相对于某项工作而言，可以与该工作同时进行的工作即为该工作的平行工作。四、先行工作和后续工作先行工作：相对于某项工作而言，从网络图的起点节点开始，顺箭头方向经过一系列箭线与节点到达该工作为止的各条通路上的所有工作，都称为该工作的先行工作。后续工作：相对于某项工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图的终点节点的各条通路上的所有工作，都称为该工作的后续工作。五、线路、关键线路和关键工作(一)线路网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路。如图3—3所示，该网络图中有三条线路，这三条线路既可表示为：①一②一③一⑤一⑥、①一②一③一④一⑤一⑥和①一②一④一⑤—⑥，也可表示为：支模1—扎筋1—混凝土1一混凝土2；支模1—扎筋1—扎筋2—混凝土2；支模1—支模2—扎筋2—混凝土2。(二)关键线路和关键工作线路上所有工作的持续时间总和称为该线路的总持续时间。总持续时间最长的线路称为关键线路，关键线路的长度就是网络计划的总工期。如图3—3所示，线路①一②一④一⑤一⑥为关键线路。在网络计划中，关键线路可能不止一条。而且在网络计划执行过程中，关键线路还会发生转移。关键线路上的工作称为关键工作。关键工作的实际进度是建设工程进度控制工作中的重点。【例题1】双代号网络计划中的节点表示()。A.工作的连接状态B.工作的开始C.工作的结束D.工作的开始或结束答案：D【例题2】在工程网络计划执行过程中，如果发现某工作进度拖后，则受影响的工作一定是该工作的()。A.平行工作B.后续工作C.先行工作D.紧前工作答案：B【例题3】关于网络图中的虚工作，表述正确的是()。A.虚工作既不消耗时间，也不消耗资源B.双代号网络图中，虚工作主要用来表示相邻两项工作之间的逻辑关系C.双代号网络图中，为了避免两项工作编号重复，用虚工作加以区分D.虚工作只消耗时间，不消耗资源E.单代号网络图中的虚拟工作只能出现在网络图的起点节点或终点节点处答案：A、B、C、E网络图的绘制一、双代号网络图的绘制(一)绘图规则在绘制双代号网络图时，一般应遵循以下基本规则：(1)网络图必须按照已定的逻辑
