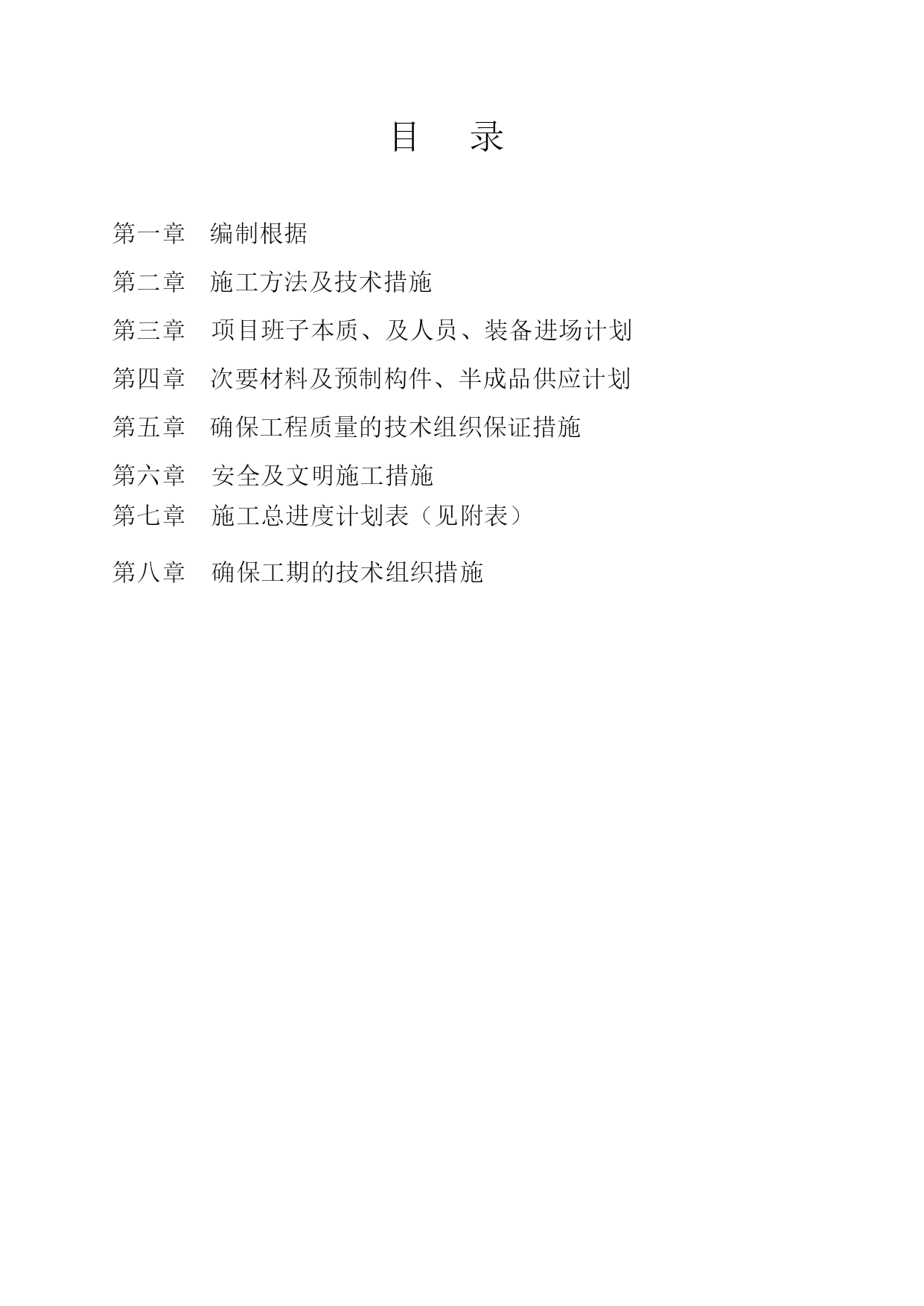

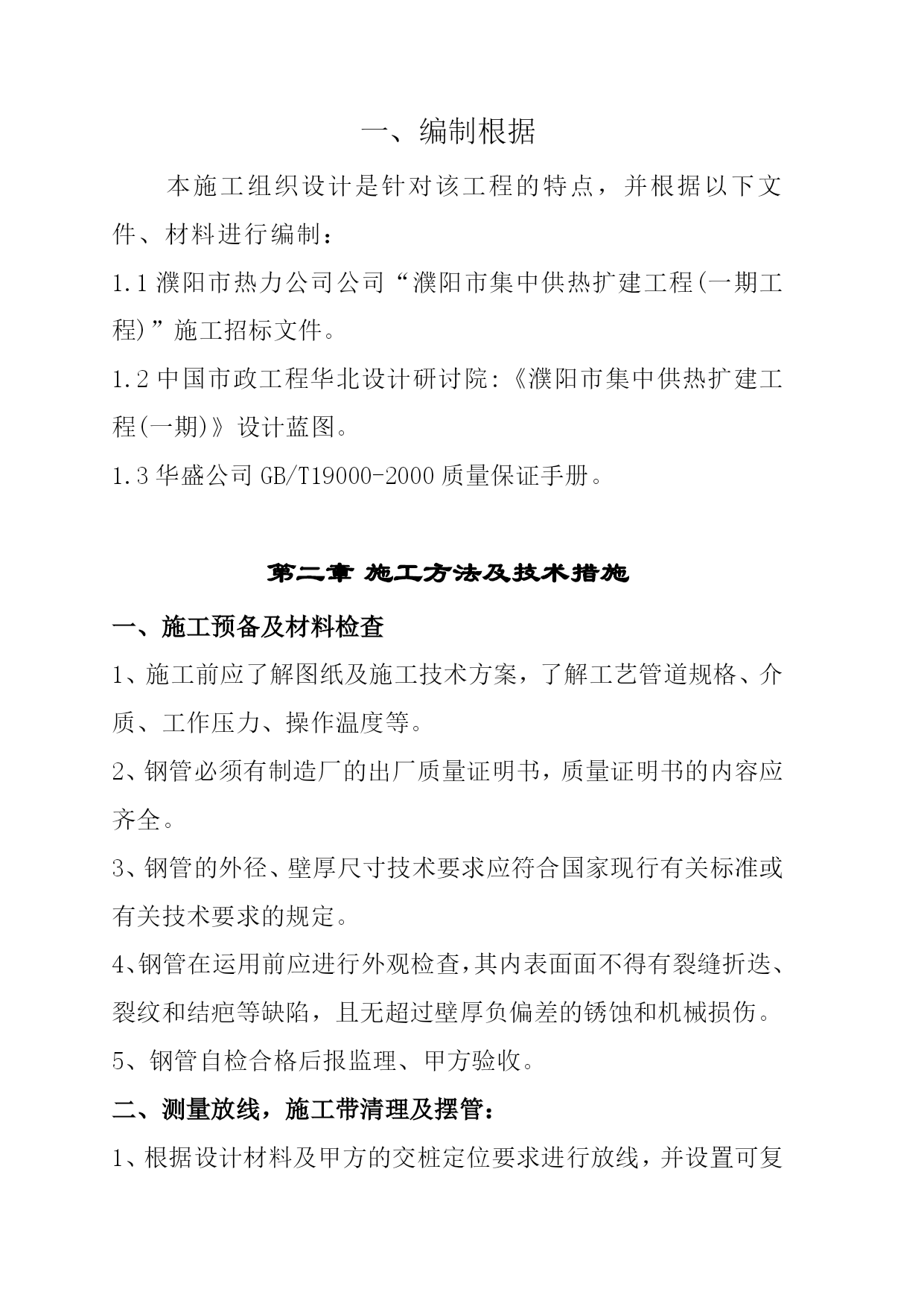

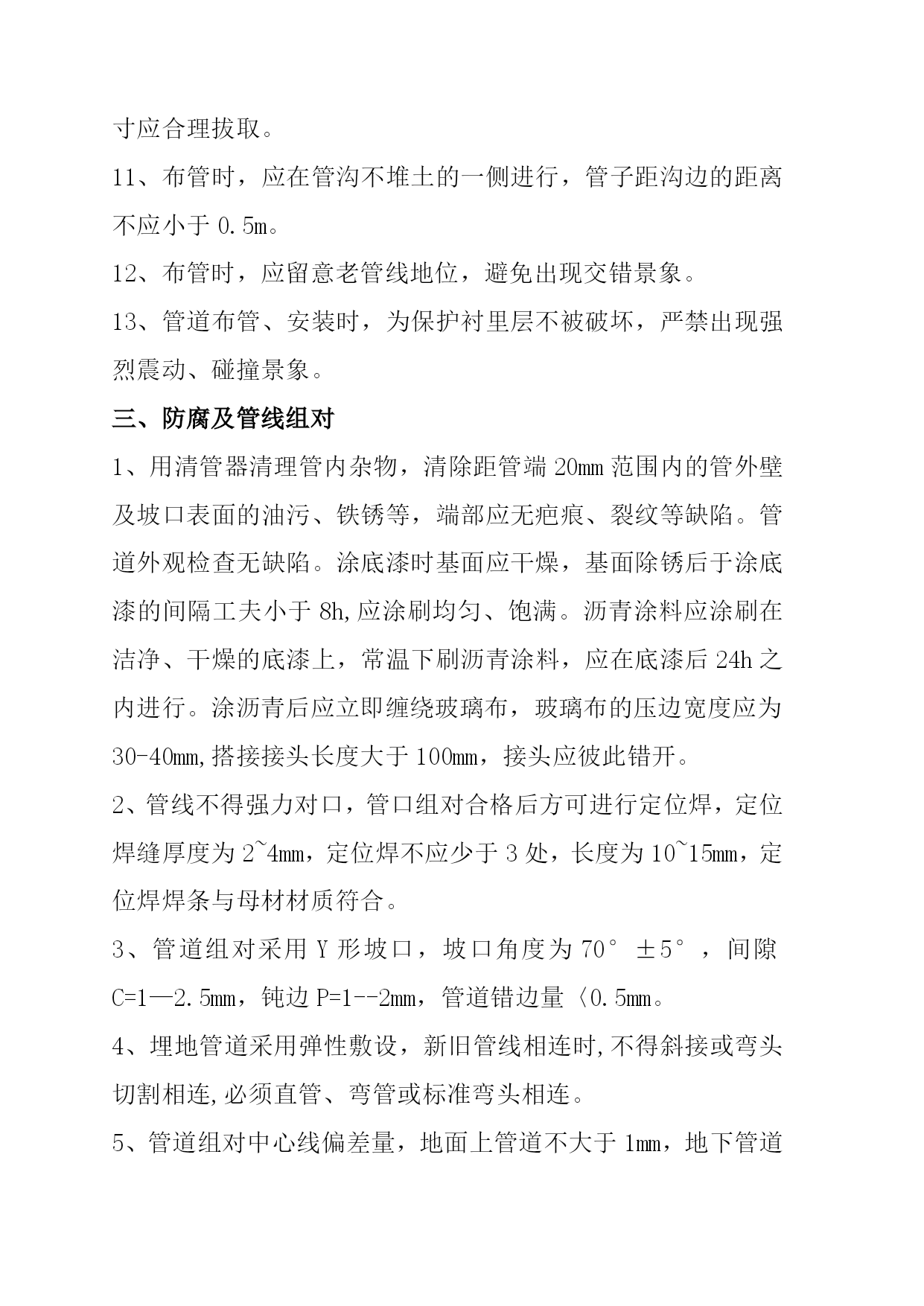

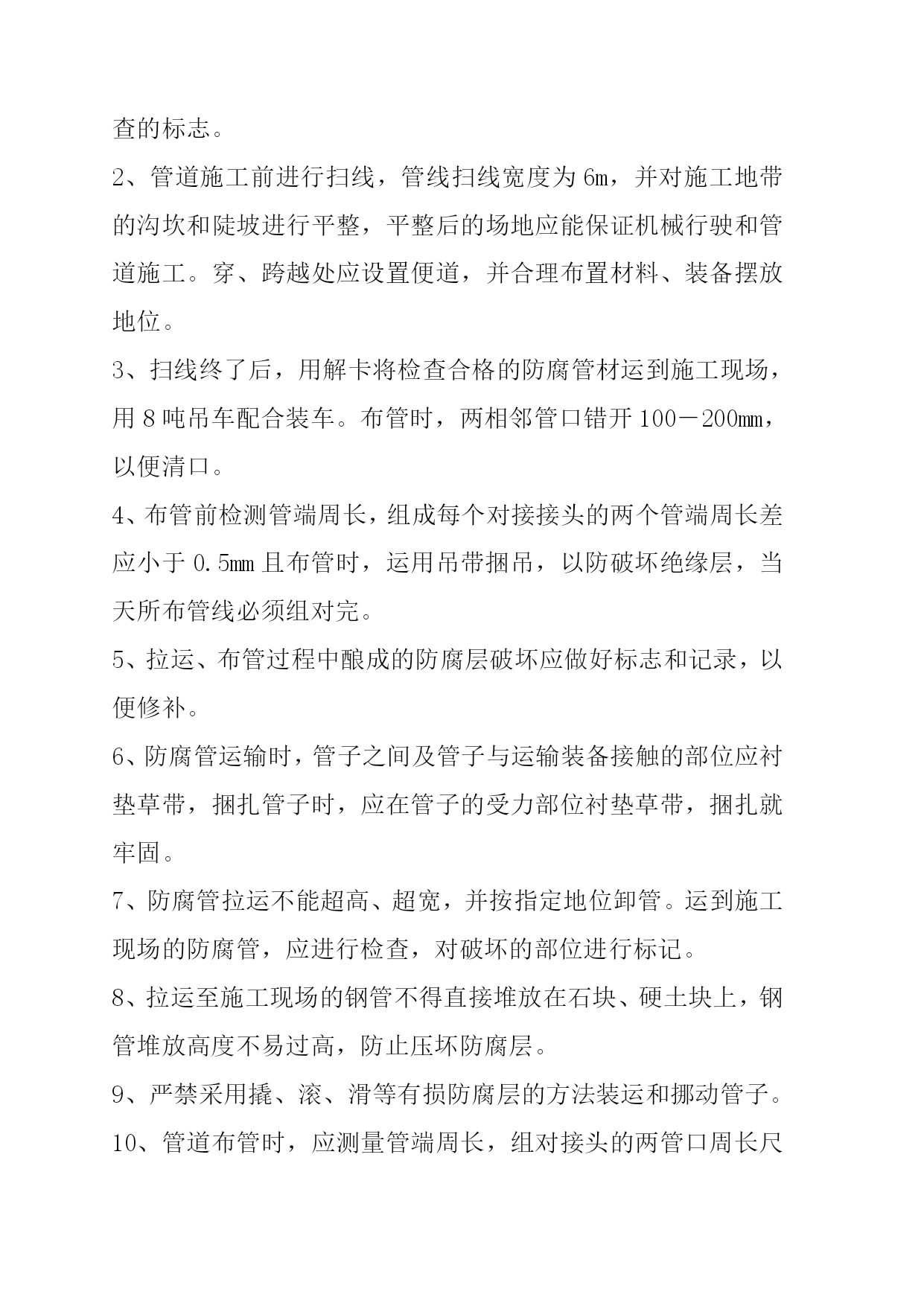

濮阳市集中供热扩建工程施工组织设计河南华盛建筑工程无量公司二00六年十二月九日目录第一章编制根据第二章施工方法及技术措施第三章项目班子本质、及人员、装备进场计划第四章次要材料及预制构件、半成品供应计划第五章确保工程质量的技术组织保证措施第六章安全及文明施工措施第七章施工总进度计划表（见附表）第八章确保工期的技术组织措施一、编制根据本施工组织设计是针对该工程的特点，并根据以下文件、材料进行编制：1.1濮阳市热力公司公司“濮阳市集中供热扩建工程(一期工程)”施工招标文件。1.2中国市政工程华北设计研讨院:《濮阳市集中供热扩建工程(一期)》设计蓝图。1.3华盛公司GB/T19000-2000质量保证手册。第二章施工方法及技术措施一、施工预备及材料检查1、施工前应了解图纸及施工技术方案，了解工艺管道规格、介质、工作压力、操作温度等。2、钢管必须有制造厂的出厂质量证明书，质量证明书的内容应齐全。3、钢管的外径、壁厚尺寸技术要求应符合国家现行有关标准或有关技术要求的规定。4、钢管在运用前应进行外观检查，其内表面面不得有裂缝折迭、裂纹和结疤等缺陷，且无超过壁厚负偏差的锈蚀和机械损伤。5、钢管自检合格后报监理、甲方验收。二、测量放线，施工带清理及摆管：1、根据设计材料及甲方的交桩定位要求进行放线，并设置可复查的标志。2、管道施工前进行扫线，管线扫线宽度为6m，并对施工地带的沟坎和陡坡进行平整，平整后的场地应能保证机械行驶和管道施工。穿、跨越处应设置便道，并合理布置材料、装备摆放地位。3、扫线终了后，用解卡将检查合格的防腐管材运到施工现场，用8吨吊车配合装车。布管时，两相邻管口错开100－200mm，以便清口。4、布管前检测管端周长，组成每个对接接头的两个管端周长差应小于0.5mm且布管时，运用吊带捆吊，以防破坏绝缘层，当天所布管线必须组对完。5、拉运、布管过程中酿成的防腐层破坏应做好标志和记录，以便修补。6、防腐管运输时，管子之间及管子与运输装备接触的部位应衬垫草带，捆扎管子时，应在管子的受力部位衬垫草带，捆扎就牢固。7、防腐管拉运不能超高、超宽，并按指定地位卸管。运到施工现场的防腐管，应进行检查，对破坏的部位进行标记。8、拉运至施工现场的钢管不得直接堆放在石块、硬土块上，钢管堆放高度不易过高，防止压坏防腐层。9、严禁采用撬、滚、滑等有损防腐层的方法装运和挪动管子。10、管道布管时，应测量管端周长，组对接头的两管口周长尺寸应合理拔取。11、布管时，应在管沟不堆土的一侧进行，管子距沟边的距离不应小于0.5m。12、布管时，应留意老管线地位，避免出现交错景象。13、管道布管、安装时，为保护衬里层不被破坏，严禁出现强烈震动、碰撞景象。三、防腐及管线组对1、用清管器清理管内杂物，清除距管端20mm范围内的管外壁及坡口表面的油污、铁锈等，端部应无疤痕、裂纹等缺陷。管道外观检查无缺陷。涂底漆时基面应干燥，基面除锈后于涂底漆的间隔工夫小于8h,应涂刷均匀、饱满。沥青涂料应涂刷在洁净、干燥的底漆上，常温下刷沥青涂料，应在底漆后24h之内进行。涂沥青后应立即缠绕玻璃布，玻璃布的压边宽度应为30-40mm,搭接接头长度大于100mm，接头应彼此错开。2、管线不得强力对口，管口组对合格后方可进行定位焊，定位焊缝厚度为2~4mm，定位焊不应少于3处，长度为10~15mm，定位焊焊条与母材材质符合。3、管道组对采用Y形坡口，坡口角度为70°±5°，间隙C=1—2.5mm，钝边P=1--2mm，管道错边量〈0.5mm。4、埋地管道采用弹性敷设，新旧管线相连时,不得斜接或弯头切割相连,必须直管、弯管或标准弯头相连。5、管道组对中心线偏差量，地面上管道不大于1mm，地下管道不大于2mm。6、管道组对安装时应避免敲打、碰撞等损伤衬里层的行为。四、阀组管汇安装1、阀组管汇安装应采取防变形措施。2、组对时应先进行子管与法兰的组对，母管与子管组对时，应先组对两端子管，使之互相平行并且垂直与母管，然后以两端子管为基础对称组对两头各子管。3、母管总长允许偏差±5mm；子管间距允许偏差±3mm；子管与母管中心线绝对偏移±1.5mm；子管法兰接管长度允许偏差±1.5mm；法兰程度度或垂直度允许偏差〈1mm。4、母管总长直线度≤2L/1000，最大15mm。五、焊接1、参加施工的焊工应符合国家劳动局频发的《锅炉压力容器焊工考试规则》的规定。2、焊接采用手工电弧焊，焊条在运用前按阐明书要求进行烘干，并放在保温筒内。3、每条焊缝焊接应连续完成，焊道间隔工夫不得过长，相邻焊道接头地位错开20~30mm，采用多层焊接时用砂轮机清根。4
