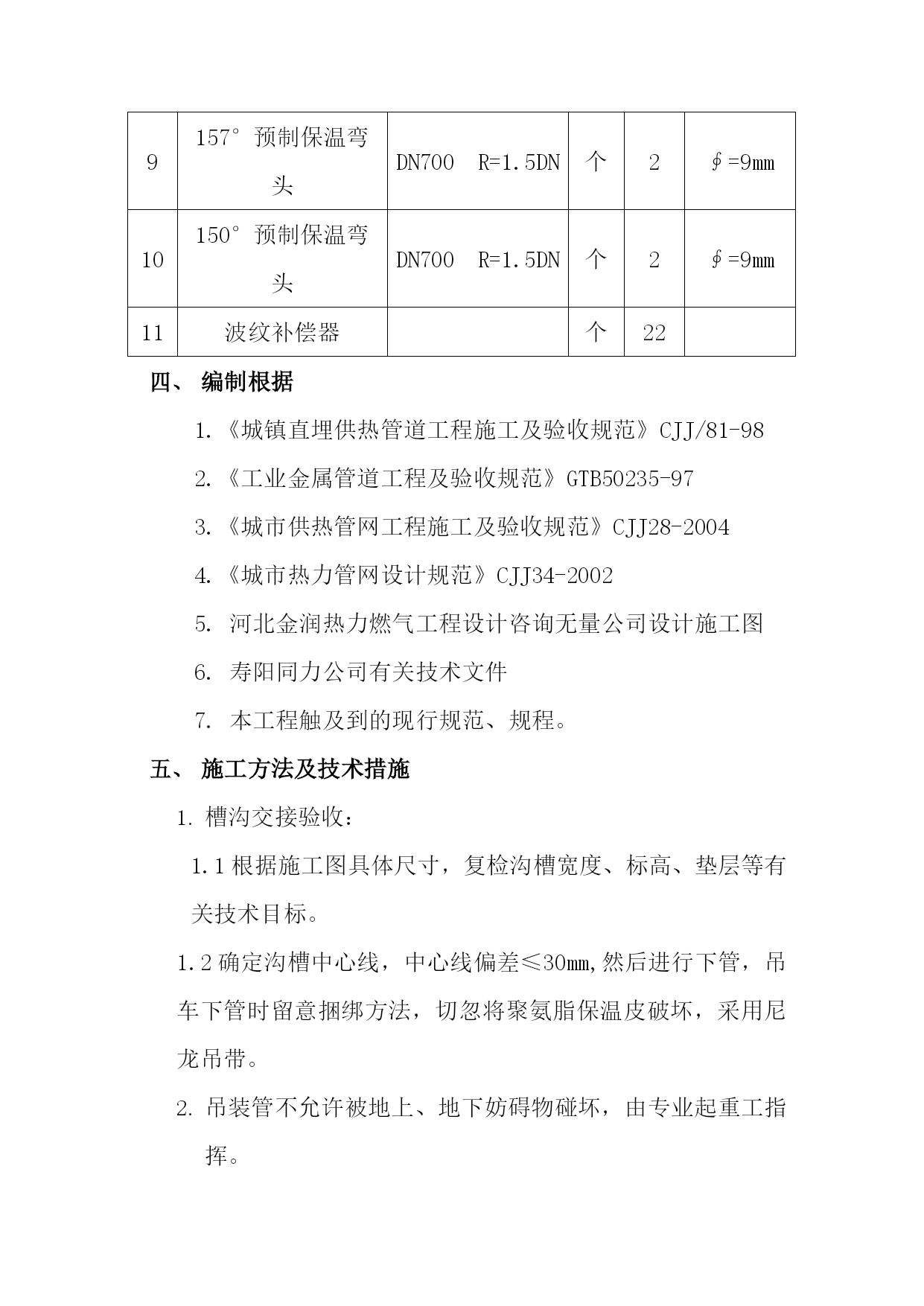

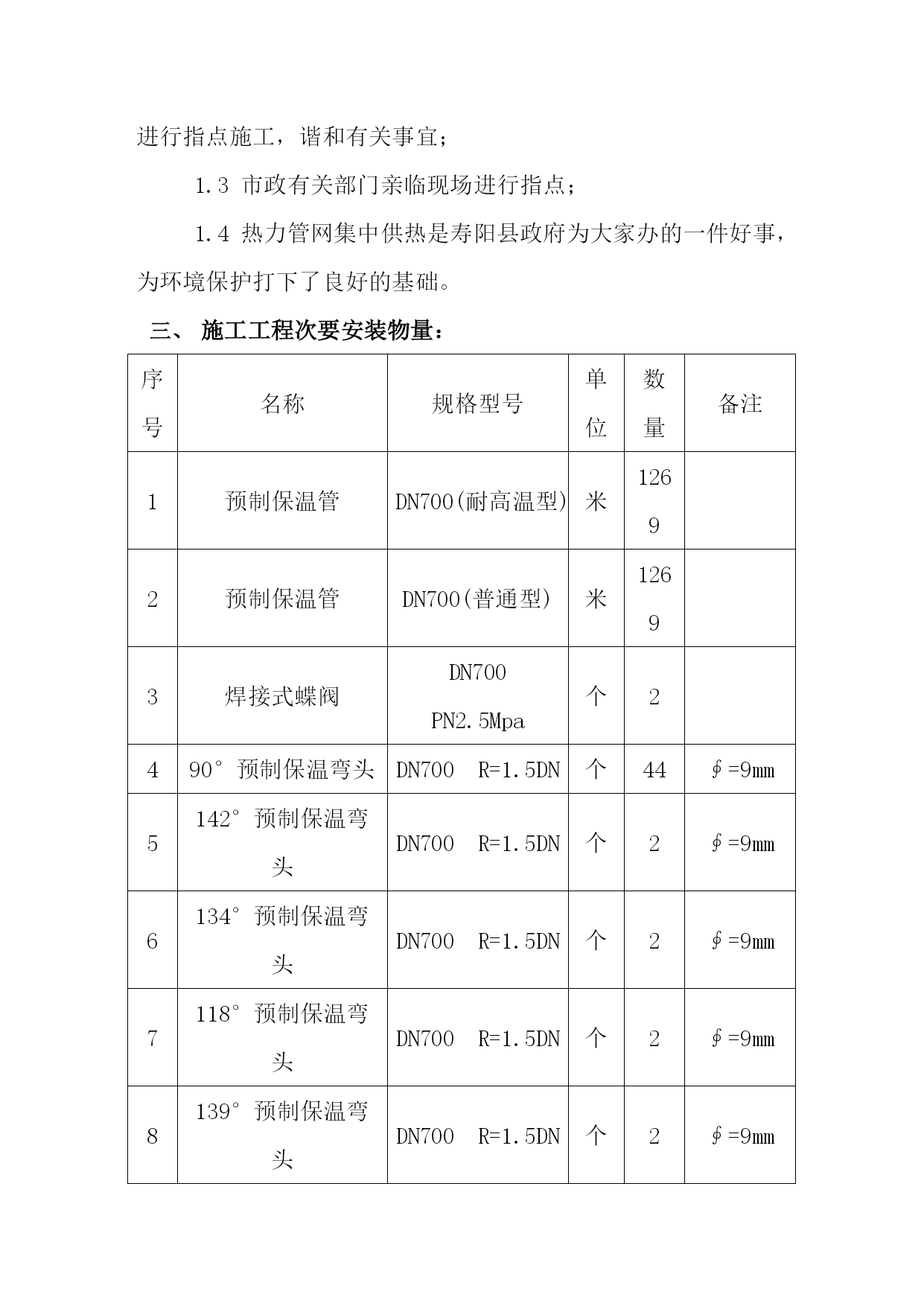

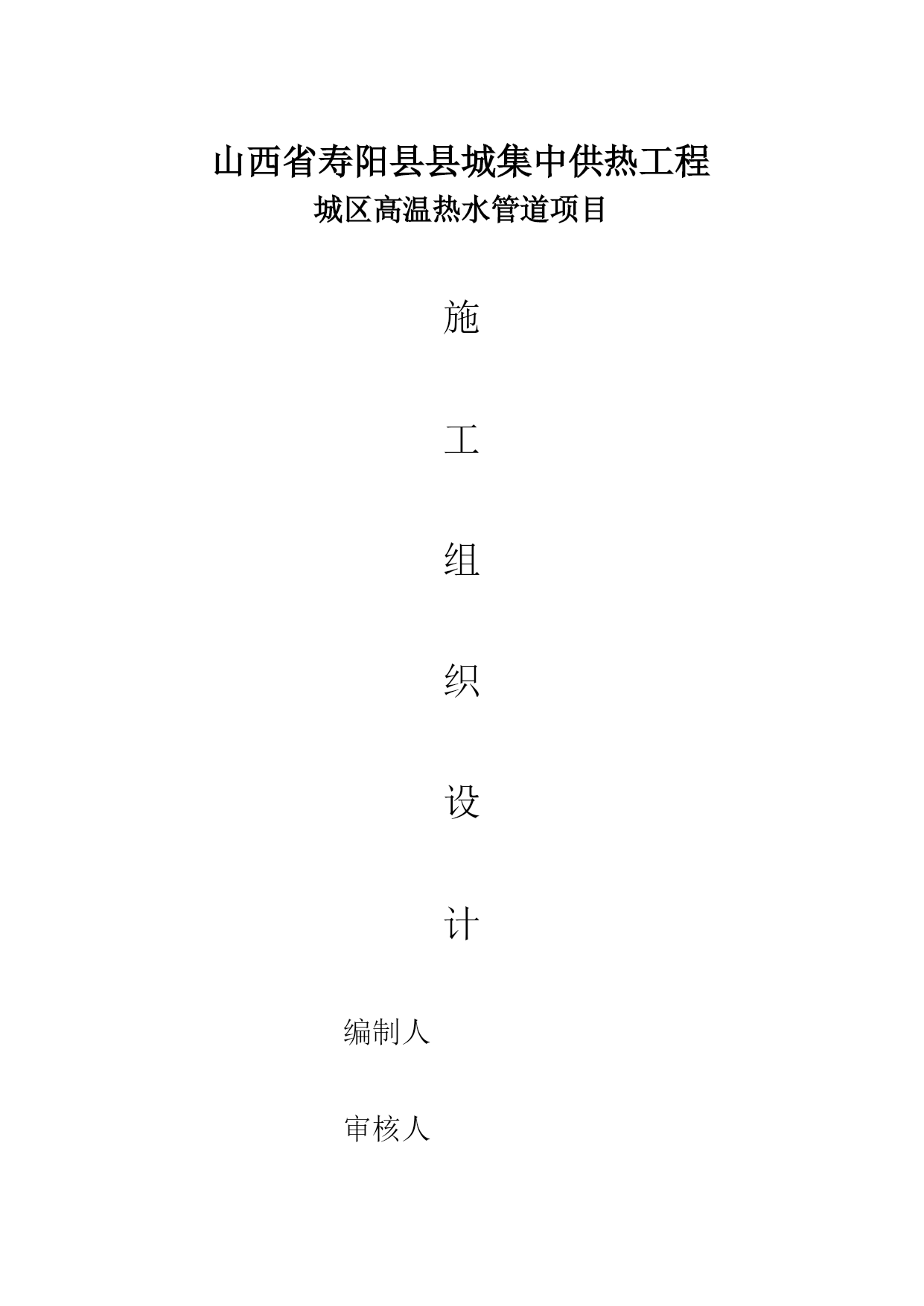

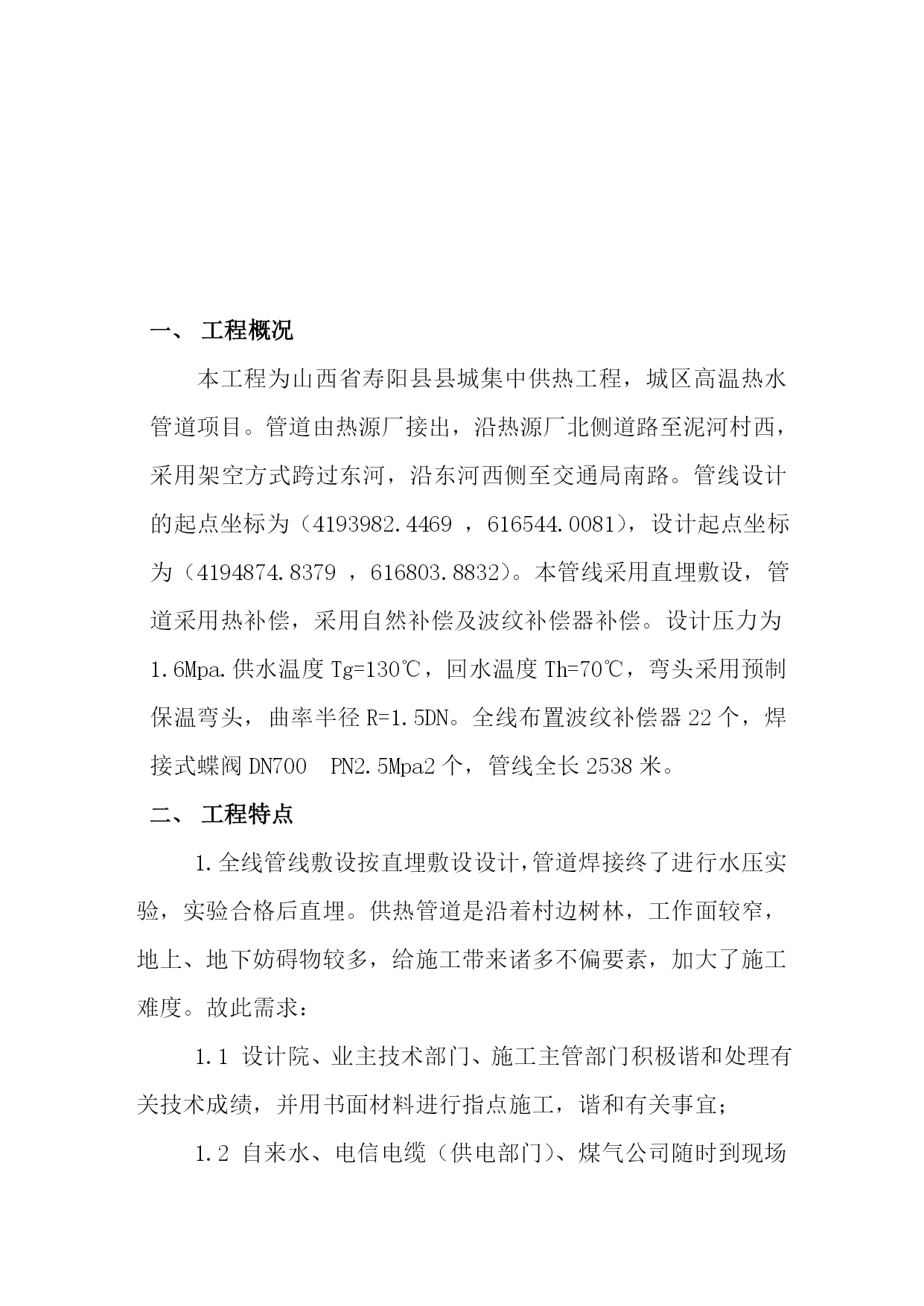

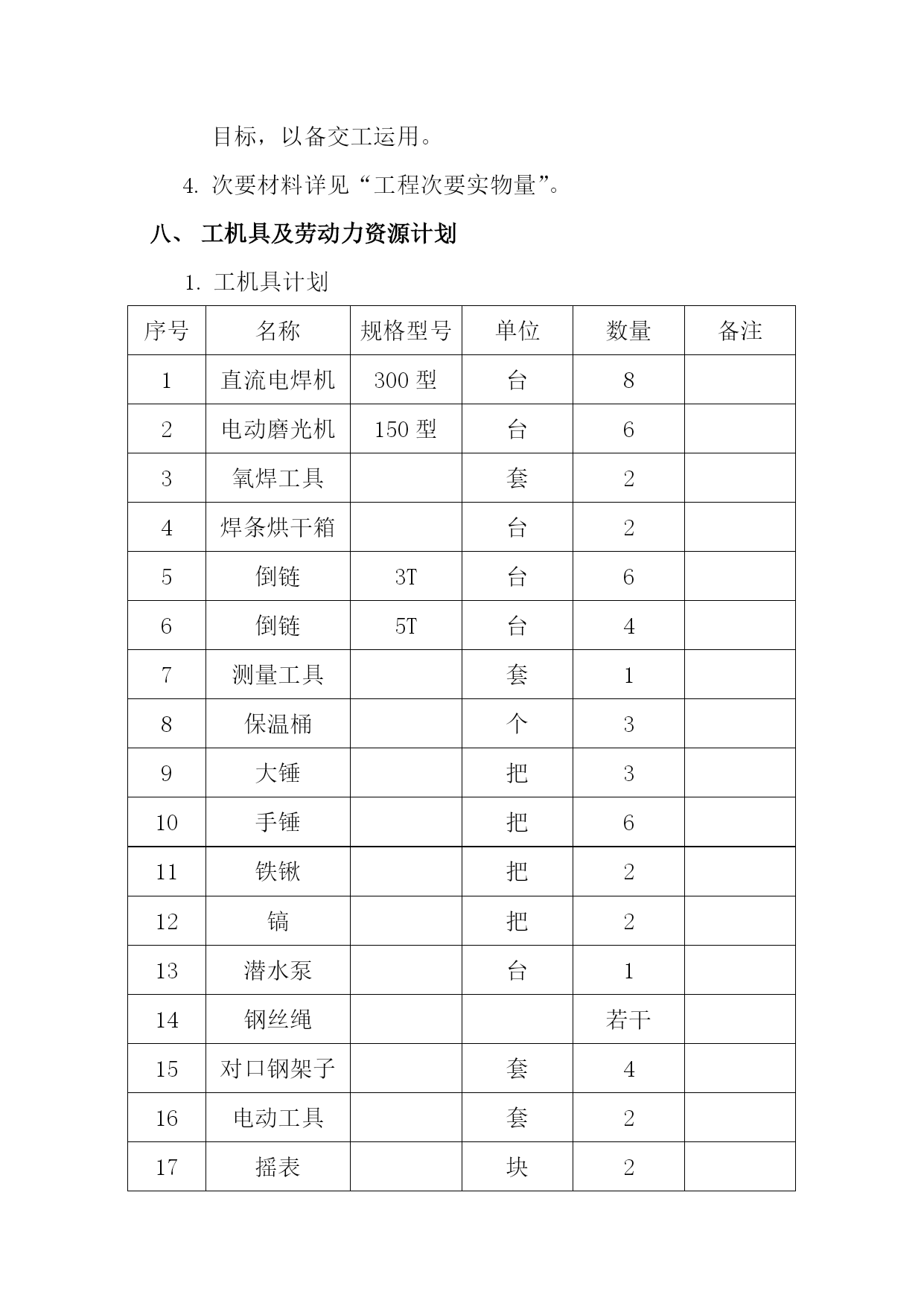

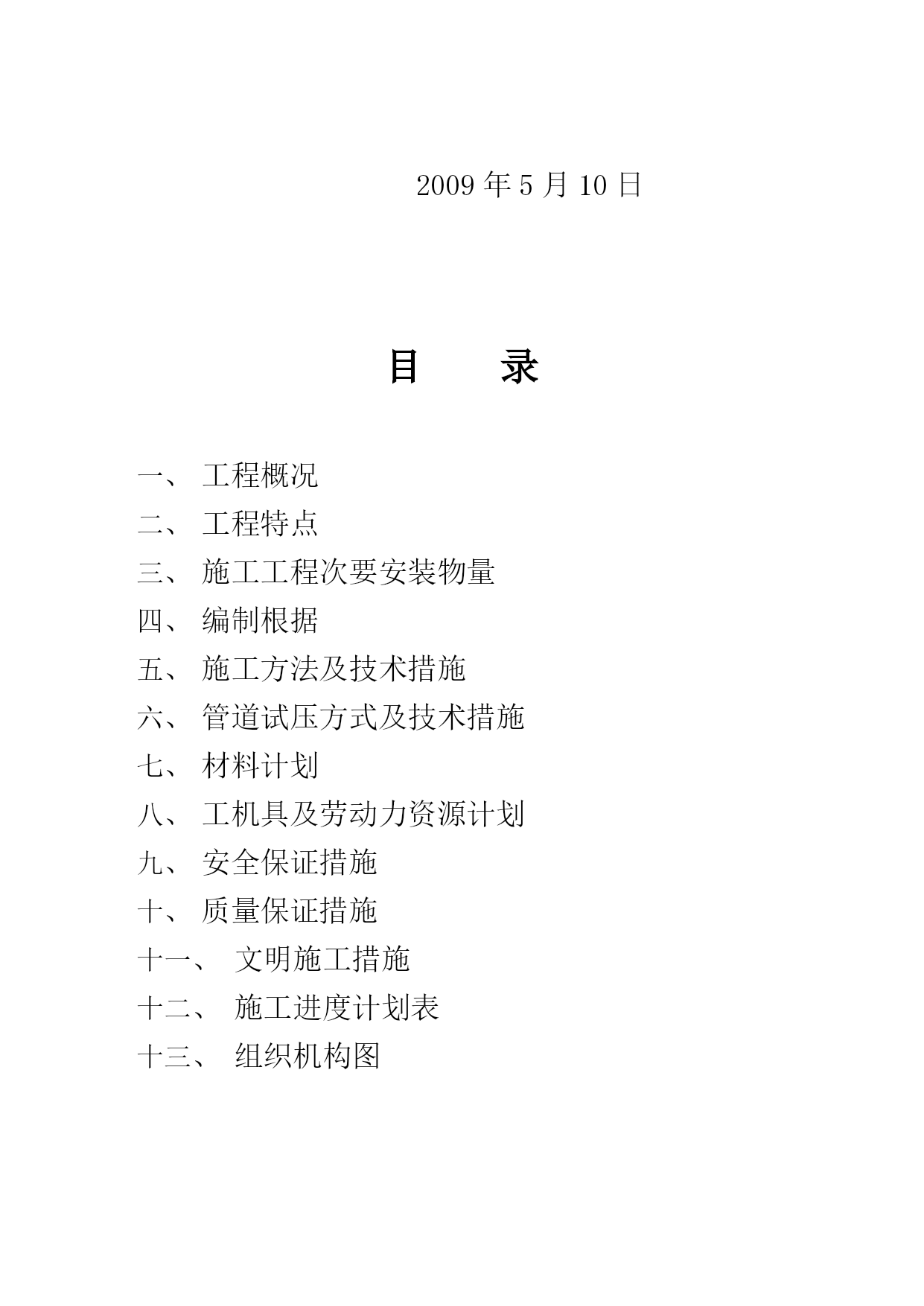

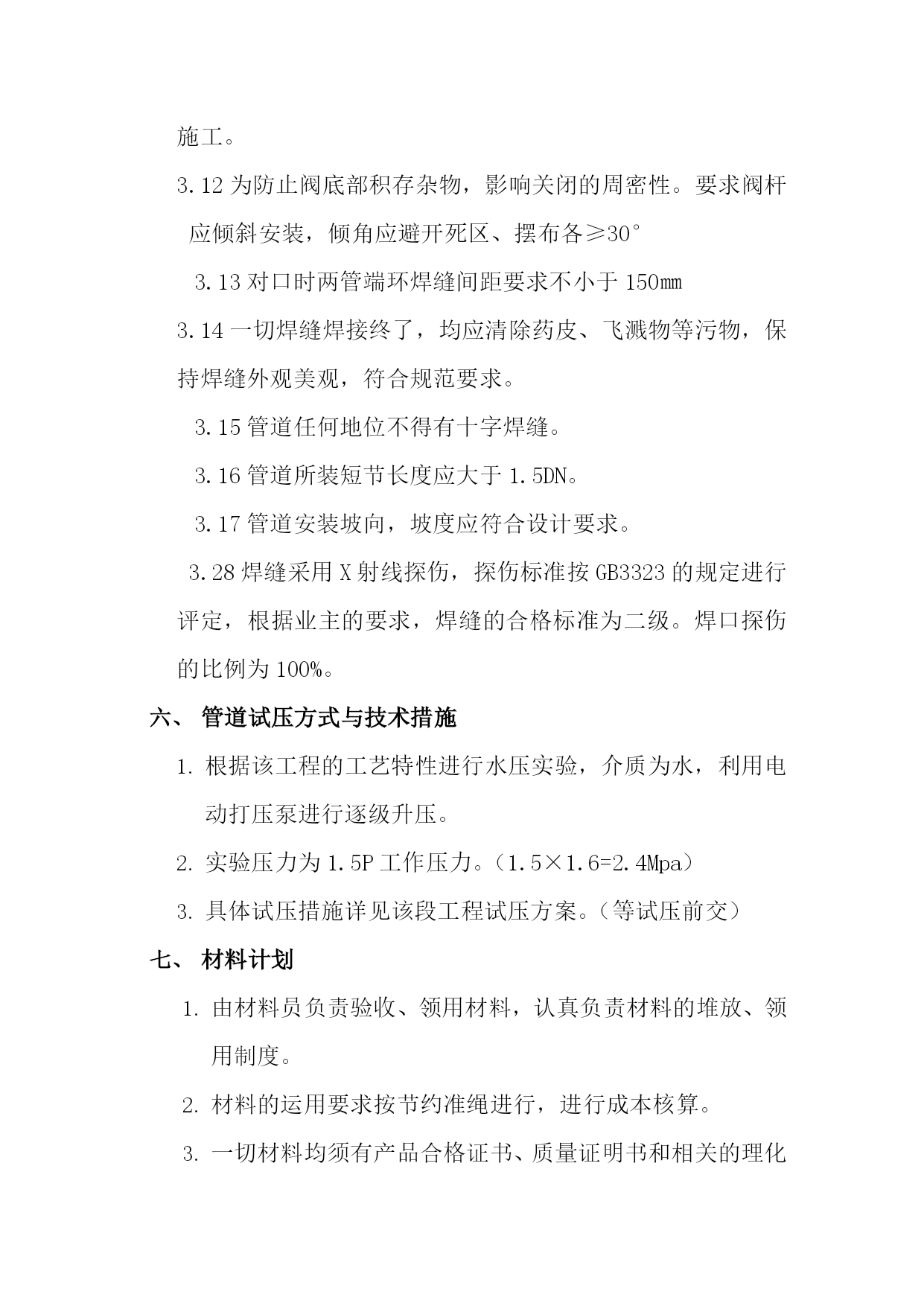

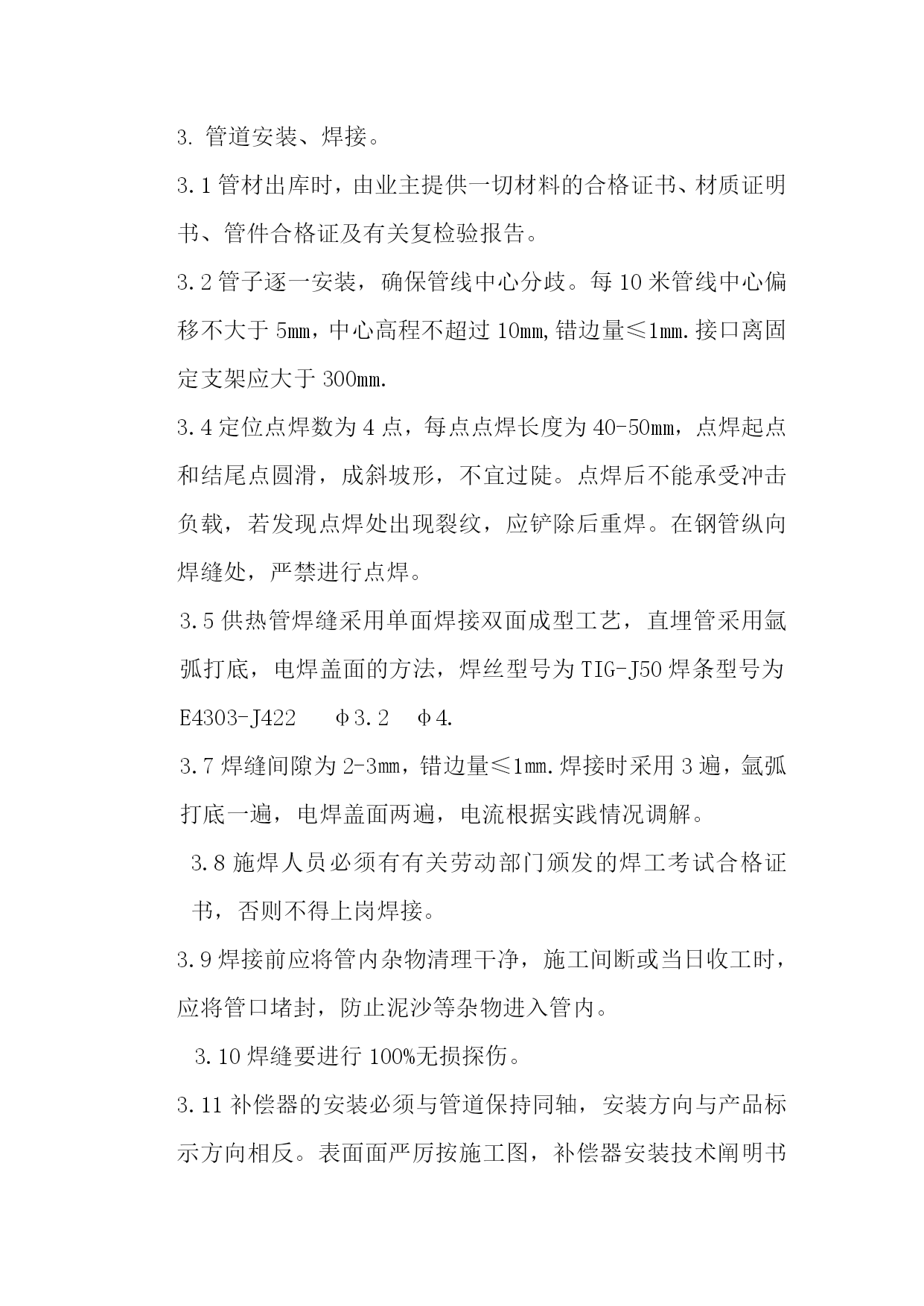

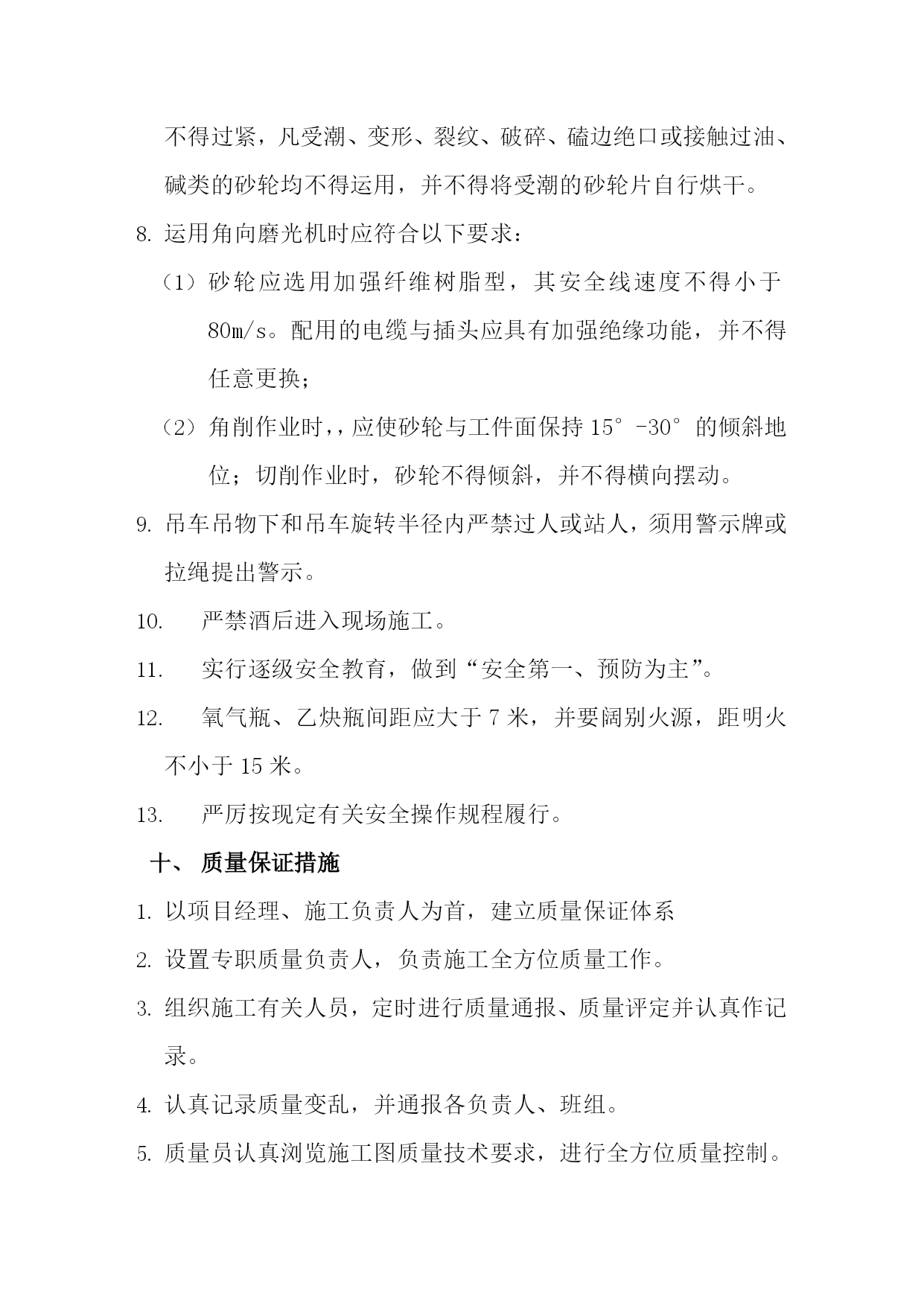

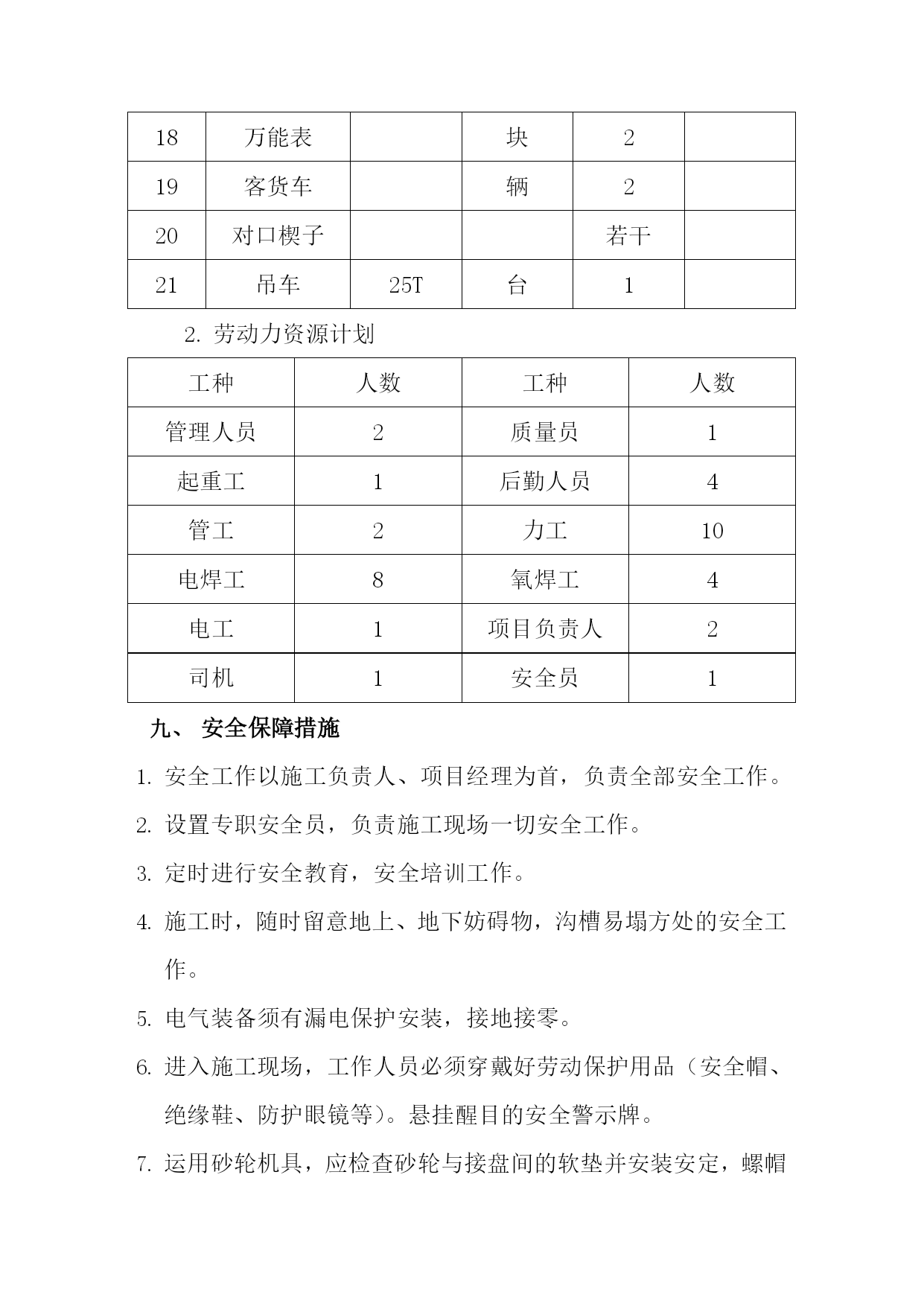

山西省寿阳县县城集中供热工程城区高温热水管道项目施工组织设计编制人审核人2009年5月10日目录工程概况工程特点施工工程次要安装物量编制根据施工方法及技术措施管道试压方式及技术措施材料计划工机具及劳动力资源计划安全保证措施质量保证措施文明施工措施施工进度计划表组织机构图工程概况本工程为山西省寿阳县县城集中供热工程，城区高温热水管道项目。管道由热源厂接出，沿热源厂北侧道路至泥河村西，采用架空方式跨过东河，沿东河西侧至交通局南路。管线设计的起点坐标为（4193982.4469，616544.0081），设计起点坐标为（4194874.8379，616803.8832）。本管线采用直埋敷设，管道采用热补偿，采用自然补偿及波纹补偿器补偿。设计压力为1.6Mpa.供水温度Tg=130℃，回水温度Th=70℃，弯头采用预制保温弯头，曲率半径R=1.5DN。全线布置波纹补偿器22个，焊接式蝶阀DN700PN2.5Mpa2个，管线全长2538米。工程特点1.全线管线敷设按直埋敷设设计，管道焊接终了进行水压实验，实验合格后直埋。供热管道是沿着村边树林，工作面较窄，地上、地下妨碍物较多，给施工带来诸多不偏要素，加大了施工难度。故此需求：1.1设计院、业主技术部门、施工主管部门积极谐和处理有关技术成绩，并用书面材料进行指点施工，谐和有关事宜；1.2自来水、电信电缆（供电部门）、煤气公司随时到现场进行指点施工，谐和有关事宜；1.3市政有关部门亲临现场进行指点；1.4热力管网集中供热是寿阳县政府为大家办的一件好事，为环境保护打下了良好的基础。施工工程次要安装物量：序号名称规格型号单位数量备注1预制保温管DN700(耐高温型)米12692预制保温管DN700(普通型)米12693焊接式蝶阀DN700PN2.5Mpa个2490°预制保温弯头DN700R=1.5DN个44∮=9mm5142°预制保温弯头DN700R=1.5DN个2∮=9mm6134°预制保温弯头DN700R=1.5DN个2∮=9mm7118°预制保温弯头DN700R=1.5DN个2∮=9mm8139°预制保温弯头DN700R=1.5DN个2∮=9mm9157°预制保温弯头DN700R=1.5DN个2∮=9mm10150°预制保温弯头DN700R=1.5DN个2∮=9mm11波纹补偿器个22编制根据1.《城镇直埋供热管道工程施工及验收规范》CJJ/81-982.《工业金属管道工程及验收规范》GTB50235-973.《城市供热管网工程施工及验收规范》CJJ28-20044.《城市热力管网设计规范》CJJ34-20025.河北金润热力燃气工程设计咨询无量公司设计施工图6.寿阳同力公司有关技术文件7.本工程触及到的现行规范、规程。施工方法及技术措施槽沟交接验收：1.1根据施工图具体尺寸，复检沟槽宽度、标高、垫层等有关技术目标。1.2确定沟槽中心线，中心线偏差≤30mm,然后进行下管，吊车下管时留意捆绑方法，切忽将聚氨脂保温皮破坏，采用尼龙吊带。吊装管不允许被地上、地下妨碍物碰坏，由专业起重工指挥。管道安装、焊接。3.1管材出库时，由业主提供一切材料的合格证书、材质证明书、管件合格证及有关复检验报告。3.2管子逐一安装，确保管线中心分歧。每10米管线中心偏移不大于5mm，中心高程不超过10mm,错边量≤1mm.接口离固定支架应大于300mm.3.4定位点焊数为4点，每点点焊长度为40-50mm，点焊起点和结尾点圆滑，成斜坡形，不宜过陡。点焊后不能承受冲击负载，若发现点焊处出现裂纹，应铲除后重焊。在钢管纵向焊缝处，严禁进行点焊。3.5供热管焊缝采用单面焊接双面成型工艺，直埋管采用氩弧打底，电焊盖面的方法，焊丝型号为TIG-J50焊条型号为E4303-J422φ3.2φ4.3.7焊缝间隙为2-3㎜，错边量≤1㎜.焊接时采用3遍，氩弧打底一遍，电焊盖面两遍，电流根据实践情况调解。3.8施焊人员必须有有关劳动部门颁发的焊工考试合格证书，否则不得上岗焊接。3.9焊接前应将管内杂物清理干净，施工间断或当日收工时，应将管口堵封，防止泥沙等杂物进入管内。3.10焊缝要进行100%无损探伤。3.11补偿器的安装必须与管道保持同轴，安装方向与产品标示方向相反。表面面严厉按施工图，补偿器安装技术阐明书施工。3.12为防止阀底部积存杂物，影响关闭的周密性。要求阀杆应倾斜安装，倾角应避开死区、摆布各≥30°3.13对口时两管端环焊缝间距要求不小于150㎜3.14一切焊缝焊接终了，均应清除药皮、飞溅物等污物，保持焊缝外观美观，符合规范要求。3.15管道任何地位
