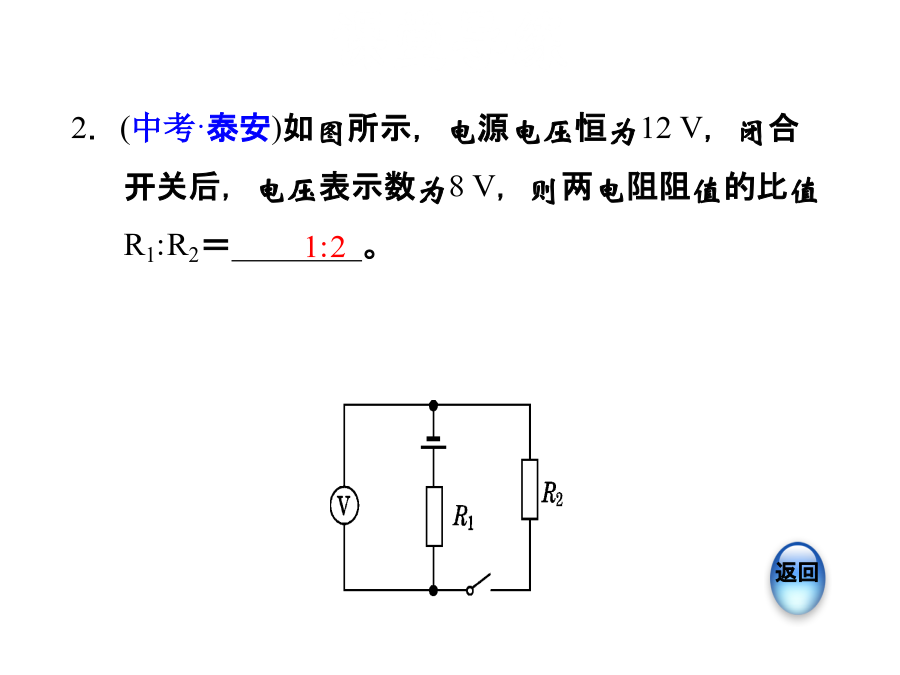

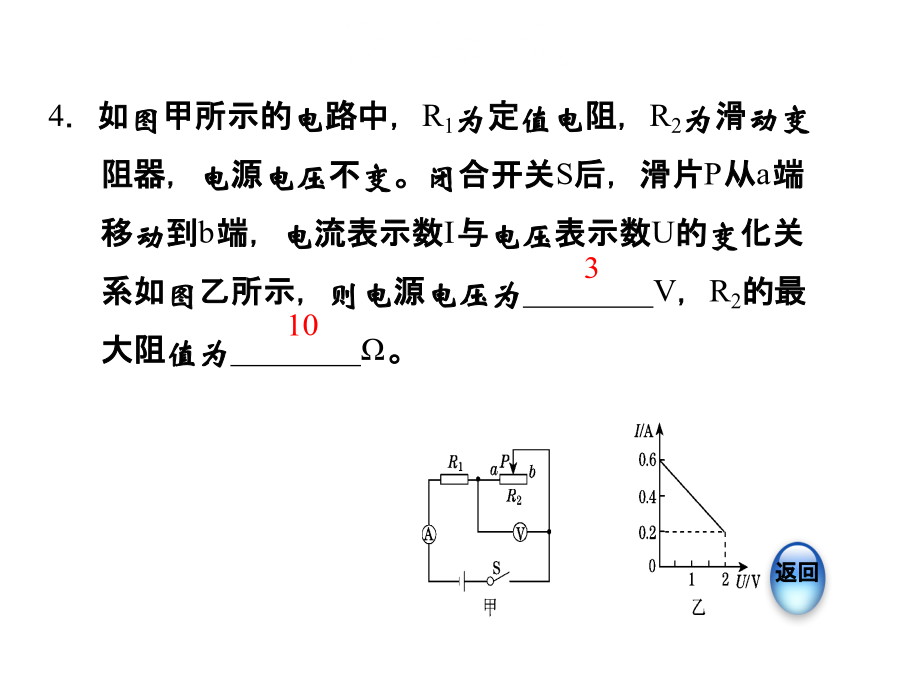

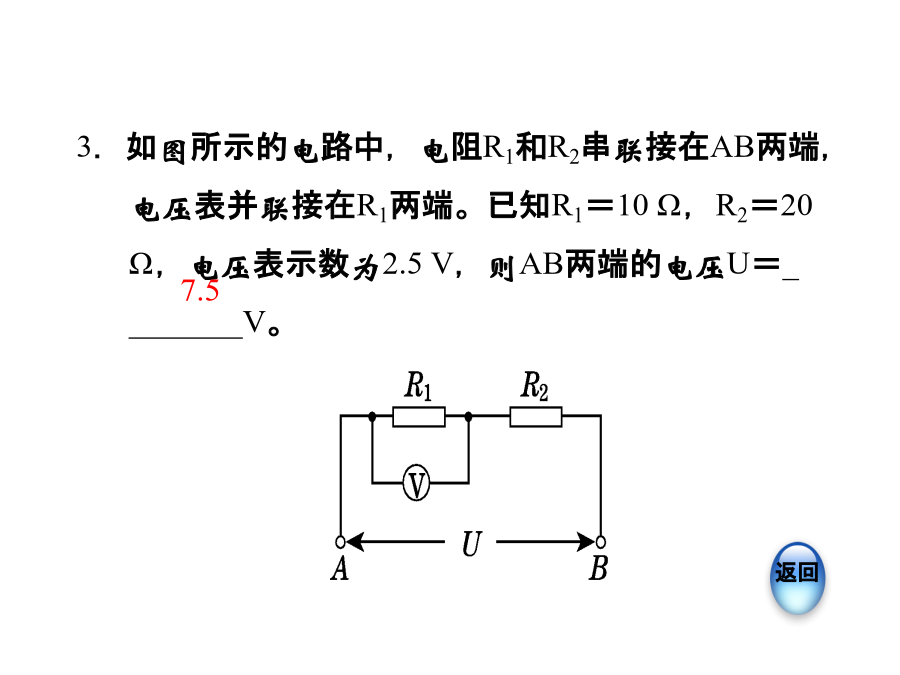

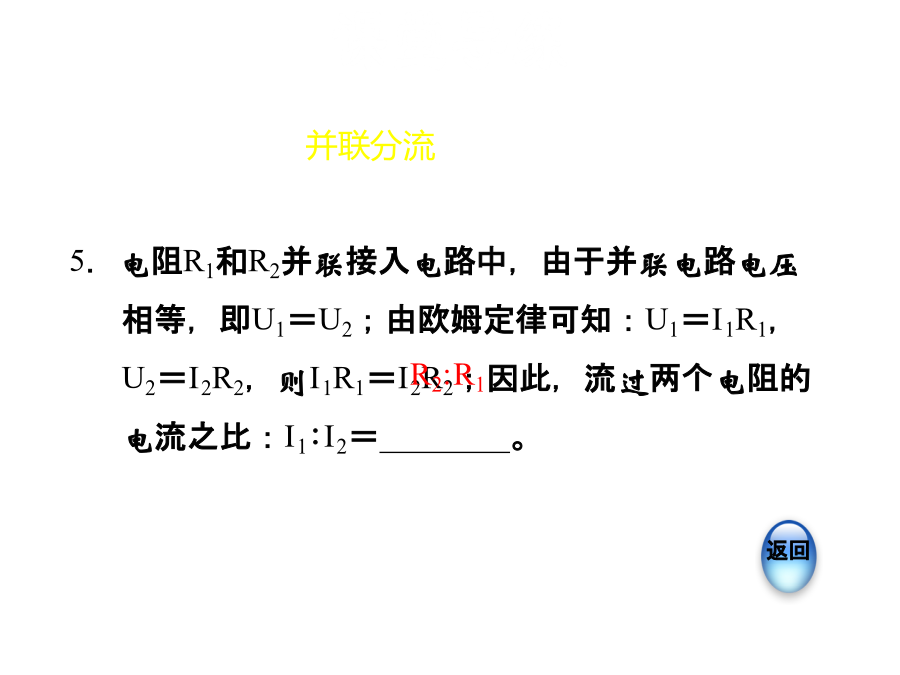

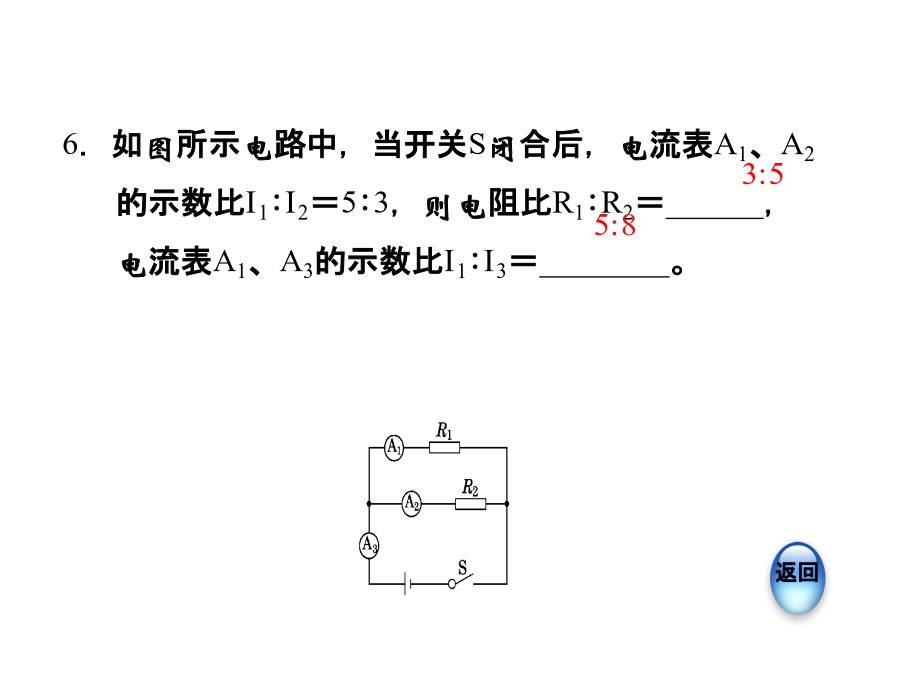

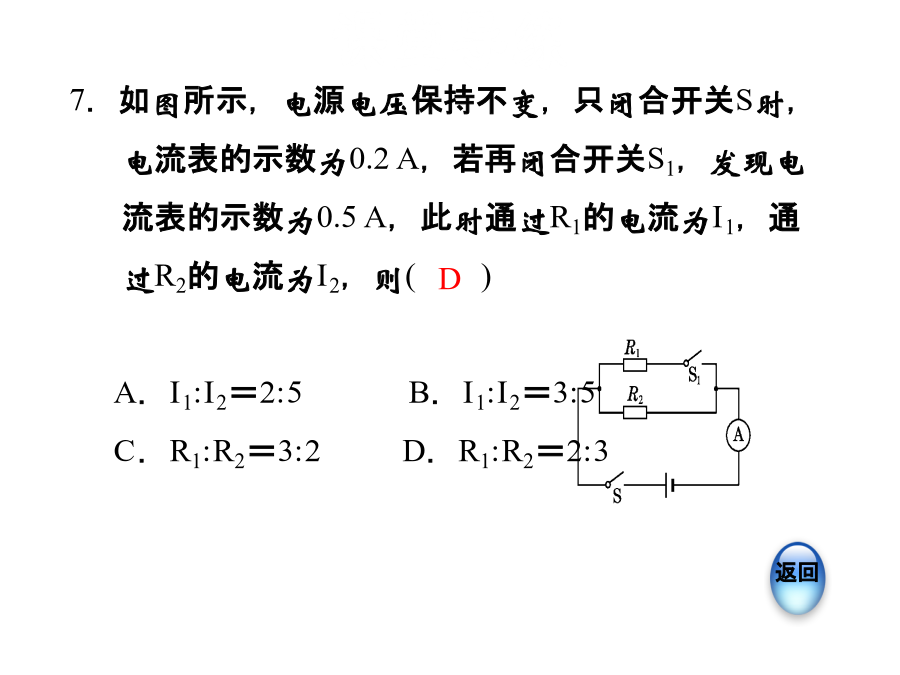

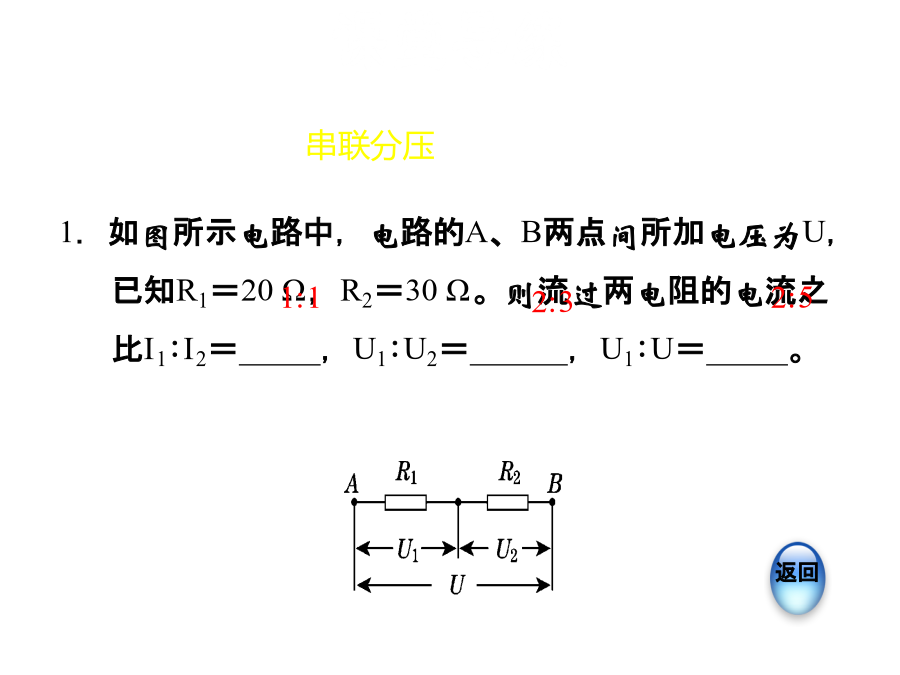

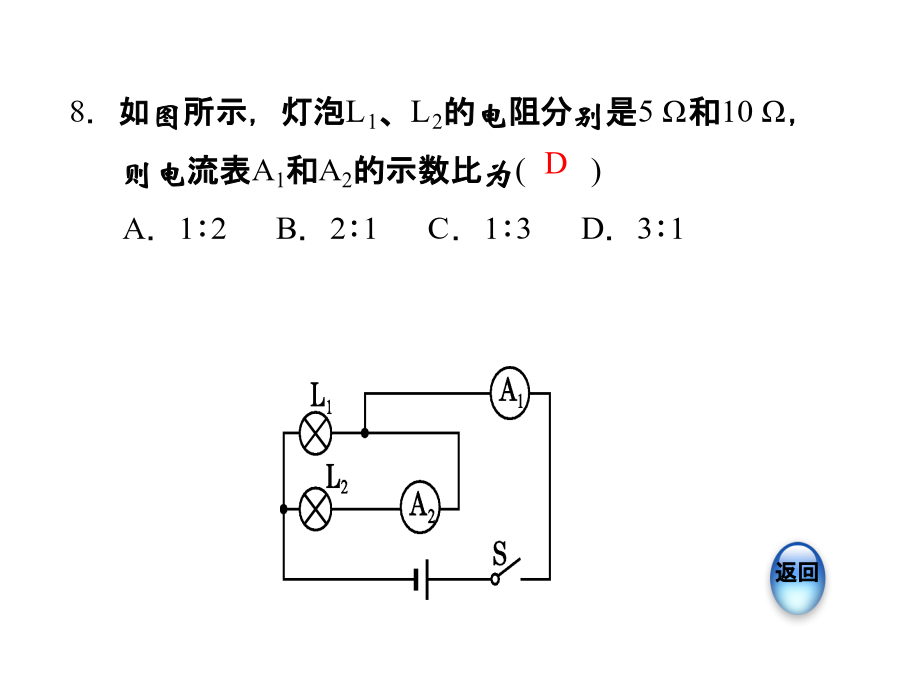

17.4欧姆定律在串、并联电路中的应用第2课时串联分压、并联分流及综合应用11．如图所示电路中，电路的A、B两点间所加电压为U，已知R1＝20Ω，R2＝30Ω。则流过两电阻的电流之比I1∶I2＝_____，U1∶U2＝______，U1∶U＝_____。2．(中考·泰安)如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1:R2＝________。3．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝10Ω，R2＝20Ω，电压表示数为2.5V，则AB两端的电压U＝________V。4．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为________V，R2的最大阻值为________Ω。5．电阻R1和R2并联接入电路中，由于并联电路电压相等，即U1＝U2；由欧姆定律可知：U1＝I1R1，U2＝I2R2，则I1R1＝I2R2；因此，流过两个电阻的电流之比：I1∶I2＝________。6．如图所示电路中，当开关S闭合后，电流表A1、A2的示数比I1∶I2＝5∶3，则电阻比R1∶R2＝______，电流表A1、A3的示数比I1∶I3＝________。7．如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则()A．I1:I2＝2:5B．I1:I2＝3:5C．R1:R2＝3:2D．R1:R2＝2:38．如图所示，灯泡L1、L2的电阻分别是5Ω和10Ω，则电流表A1和A2的示数比为()A．1∶2B．2∶1C．1∶3D．3∶19．(中考·海南)如图所示是甲、乙两电阻的电流与电压的关系图象，由图可知，甲的电阻是______Ω。若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________。10．(中考·江西)如图所示，闭合开关S，两电流表示数之比为5:3，则R1与R2两端的电压之比U1:U2＝________，电阻之比R1:R2＝________。11．(中考·咸宁)如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为________V，电阻R2的阻值是________Ω。12．(中考·天津)如图甲所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图乙所示。求：(1)电源电压；(2)滑动变阻器的最大阻值。13．(中考·资阳)小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图甲所示。在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。(1)按照图乙连接电路时，闭合开关前滑动变阻器的滑片P应位于________端；(2)根据实验中电压表和电流表的读数绘出U­I图象如图丙所示，当电流表示数如图丁所示时电压表示数为________V；(3)根据实验数据求得这节干电池内部电阻r＝________Ω。14．如图所示，电阻R1的阻值为5Ω。(1)当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6V，电流表示数为0.3A，滑动变阻器最大阻值是多少？解：(1)当开关S1闭合，S2断开，滑片P滑至最左端时，R1与滑动变阻器串联。电源电压U＝6V，所以R总＝U/I＝6V/0.3A＝20Ω，所以R滑＝R总－R1＝20Ω－5Ω＝15Ω。(2)若R2的阻值为20Ω，当开关S1、S2均闭合，滑片P滑至最右端时，电流表的示数为多少？
