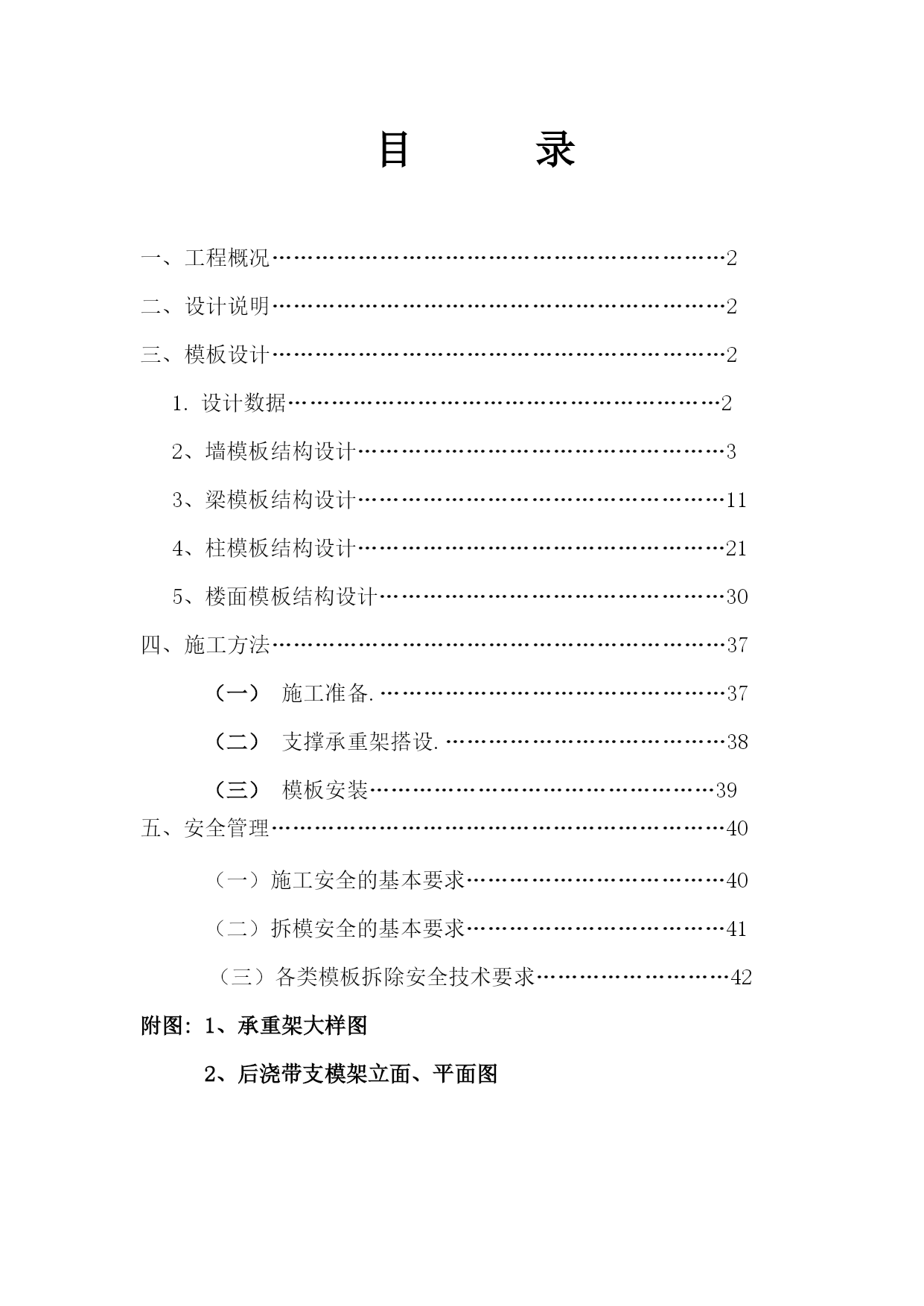

目录工程概况………………………………………………………2设计说明………………………………………………………2模板设计………………………………………………………2设计数据……………………………………………………22、墙模板结构设计……………………………………………33、梁模板结构设计……………………………………………114、柱模板结构设计……………………………………………215、楼面模板结构设计…………………………………………30施工方法………………………………………………………37施工准备.…………………………………………37支撑承重架搭设.…………………………………38模板安装…………………………………………39五、安全管理………………………………………………………40（一）施工安全的基本要求………………………………40（二）拆模安全的基本要求………………………………41（三）各类模板拆除安全技术要求………………………42附图:1、承重架大样图2、后浇带支模架立面、平面图一、工程概况：工程名称：钱湖大道北侧Ⅲ地块悦湖项目建设单位：恒元置业有限公司设计单位：宁波市建筑设计研究有限公司监理单位：宁波宁大工程建设监理有限公司施工单位：东方建设集团有限公司工程地点：宁波市东钱湖区本工程为地下1层、地上5-6层框架结构的住宅，总建筑面积28632.56平方米。二、设计说明引用规范、规程，参考手册建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001木结构设计规范GBJ5-88混凝土泵送施工技术规程JGJ/T10-95建筑结构荷载规范GB5009-2001建筑结构静力计算手册建筑施工手册模板设计名称尺寸说明（mm）说明梁250×500、250×600、300×650、500×1200、500×700等计算时候取最大尺寸进行计算板160、220、110、100、140柱600×650、550×600、550×550、650×650等剪力墙300、350、400本工程墙、柱、梁模板采用九夹板组合模板，支撑采用Φ48×3.5钢管、木楞采用60mm×80mm方木。1.设计数据混凝土标准值24KN/m2钢筋自重标准值：框架梁1.5KN/m2楼板1.1KN/m2施工荷载标准值：①计算模板及直接支撑模板的楞木时，均布活荷载取2.5KN/㎡②计算直接支撑木楞结构构件时，均布活荷载取1.5KN/㎡振捣混凝土时产生的荷载标准值2.0KN/㎡九夹板自重标准值0.13KN/㎡40mm×60mm楞木:自重标准值2.7KN/m2抗弯ƒm14N/㎜2顺纹抗压及承压ƒc12N/㎜2顺纹抗拉ƒt8.5N/㎜2顺纹抗剪ƒv1.5N/㎜2弹性模量E10000N/㎜2φ48×3.5㎜钢管：强度设计值[ƒ]215N/㎜2弹性模量E2.06×105N/㎜2截面模量W5.08×103㎜3惯性矩I1.219×105㎜4截面积A489㎜2回转半径i15.8㎜2、墙模板结构设计一、参数信息1.基本参数次楞间距(mm):300；穿墙螺栓水平间距(mm):600；主楞间距(mm):500；穿墙螺栓竖向间距(mm):500；对拉螺栓直径(mm):M14；2.主楞信息主楞材料:钢管；主楞合并根数:2；直径；48mm；型号/钢号：Φ48*3.5/Q2353.次楞信息次楞材料:木方；次楞合并根数:2；宽度(mm):40.00；高度(mm):60.00；4.面板参数面板类型:胶合面板；面板厚度(mm):15.00；面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值fc(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值ft(N/mm2):1.50；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ--混凝土的重力密度，取24.000kN/m3；t--新浇混凝土的初凝时间，取2.000h；T--混凝土的入模温度，取20.000℃；V--混凝土的浇筑速度，取2.500m/h；H--模板计算高度，取3.000m；β1--外加剂影响修正系数，取1.000；β2--混凝土坍落度影响修正系数，取1.150。分别计算得19.20kN/m2、72.000kN/m2，取较小值19.20kN/m2作为本工程计算荷载。计算中采用新浇混凝土侧压力标准值F1
