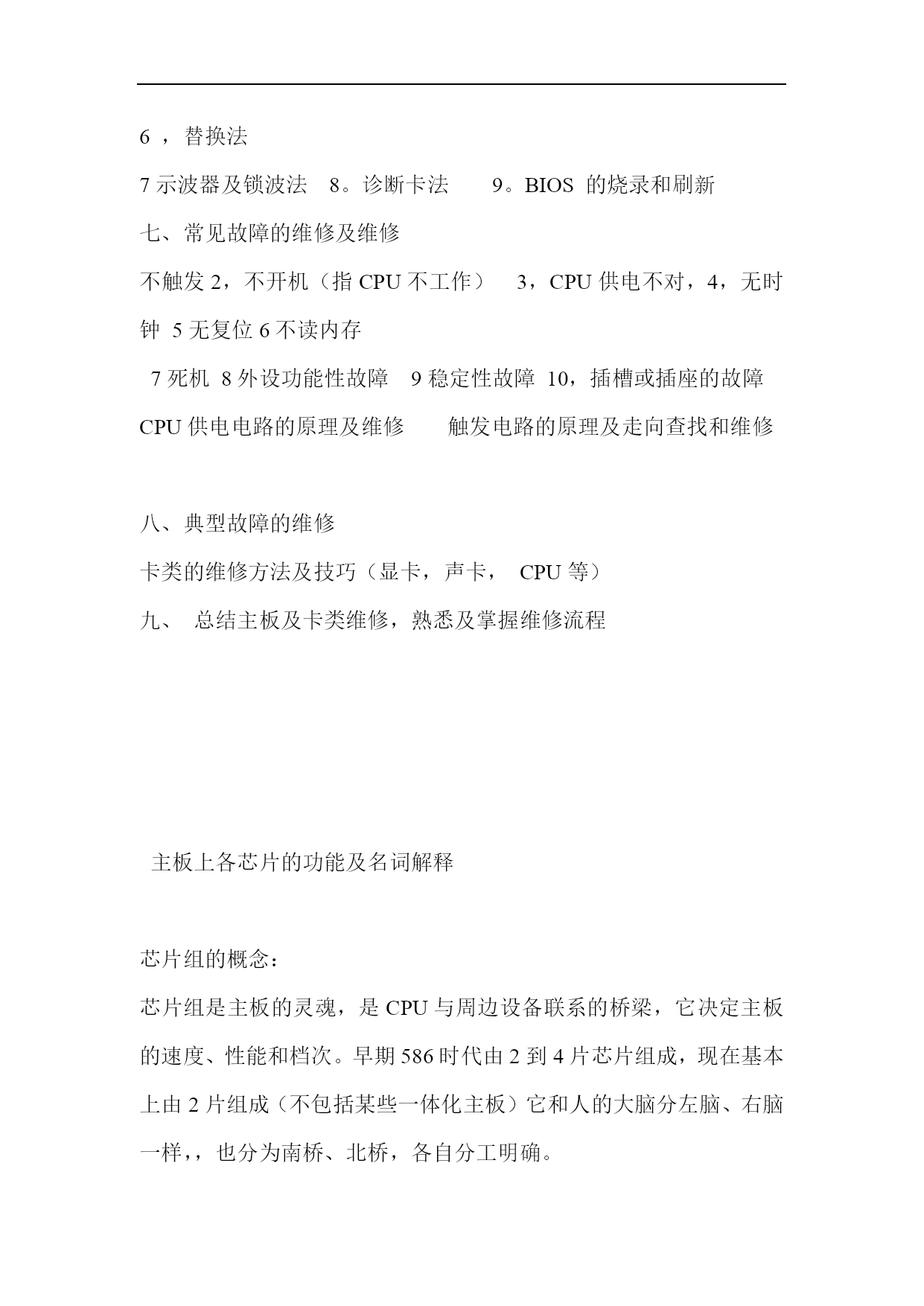

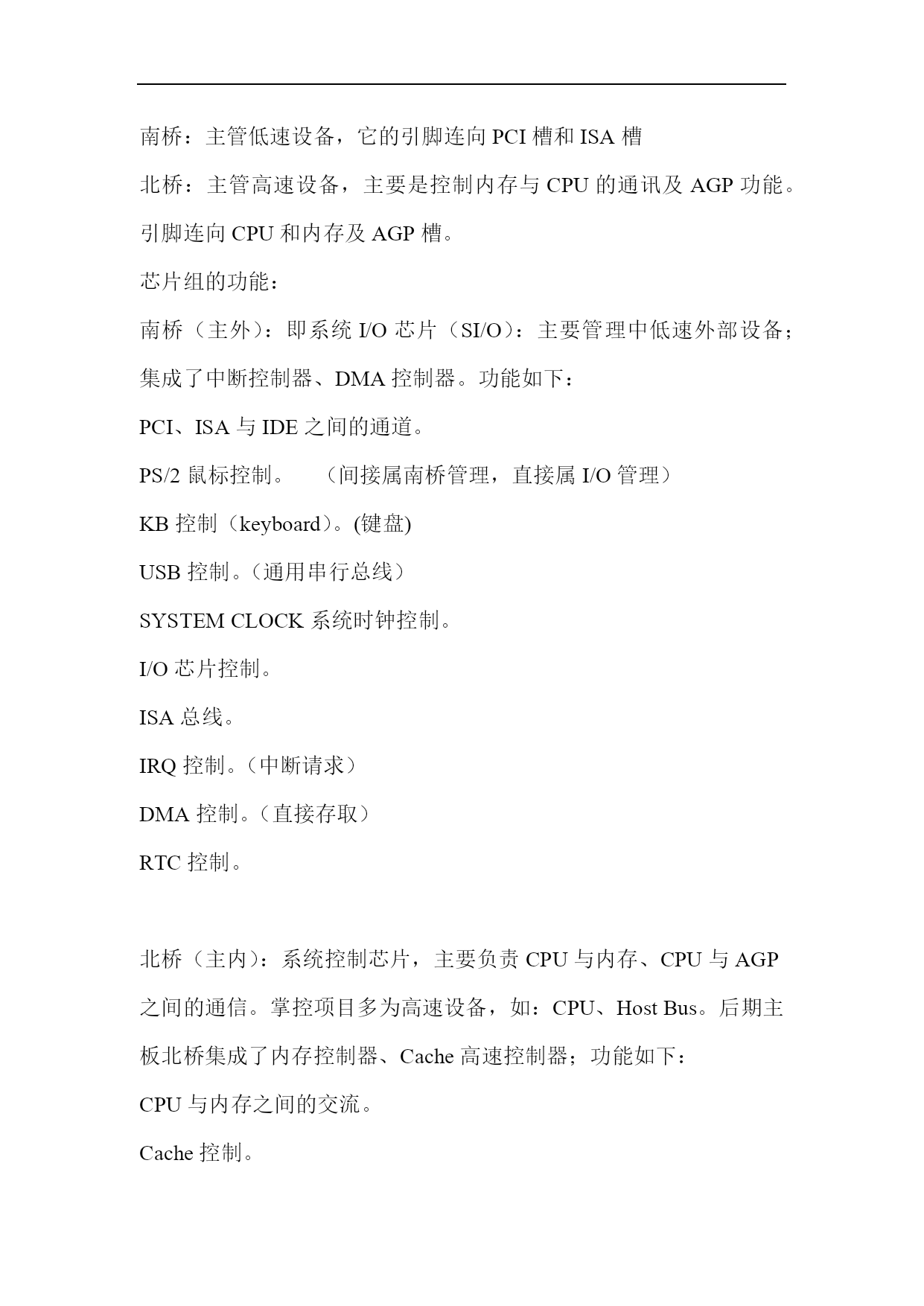

一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC、RTC实时时钟、I/O芯片、串口芯片75232、、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D、三极管Q、电源IC保险F,和电感L、晶振X。Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1。触发电路2。时钟电路3。复位电路4。I/O芯片5。CPU供电电路6各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等）BIOS引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3电阻法实际操作和查走向的技巧4：CPU：SOKET7的测试点SLOT1的测试点SOKET370的测试点SOCKET423SOCKET478SOCKETA462168线内存DIMM槽184线DDR内存槽六、主板维修的方法：1观察法2、触摸法3、逻辑推理法4、波形法5、电阻法6，替换法7示波器及锁波法8。诊断卡法9。BIOS的烧录和刷新七、常见故障的维修及维修不触发2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障10，插槽或插座的故障CPU供电电路的原理及维修触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡，CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。南桥：主管低速设备，它的引脚连向PCI槽和ISA槽北桥：主管高速设备，主要是控制内存与CPU的通讯及AGP功能。引脚连向CPU和内存及AGP槽。芯片组的功能：南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。功能如下：PCI、ISA与IDE之间的通道。PS/2鼠标控制。（间接属南桥管理，直接属I/O管理）KB控制（keyboard）。(键盘)USB控制。（通用串行总线）SYSTEMCLOCK系统时钟控制。I/O芯片控制。ISA总线。IRQ控制。（中断请求）DMA控制。（直接存取）RTC控制。北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。掌控项目多为高速设备，如：CPU、HostBus。后期主板北桥集成了内存控制器、Cache高速控制器；功能如下：CPU与内存之间的交流。Cache控制。AGP控制（图形加速端口）PCI总线的控制。CPU与外设之间的交流。支持内存的种类及最大容量的控制。（标示出主板的档次）I/O芯片input/output，（局部I/O）。I/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：75232主板上唯一的一个用±12V电源芯片。BIOS：基本输入输出系统。（BasicInputOutputSystem）主要负责软件、硬件的连接。既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家（Compaq、IBM、Asus等）的信息。属只读可编程存储器，内部固化的程序不会因掉电而丢掉。BIOS的功用：①提供CMOS设置的程序，进行各硬件的设置及主板的特殊功能设定。②系统配置的分析（CPU的种类，内存的容量等）。③提供（POST）（开机自检）④载入操作系统（98、NT、UNIX等）⑤提供中断服务程序。：BOIS：控制管理着电脑开机自检过程，反馈回诸如系统安装的设备类型，数量等信息，是电脑必不可少的初始化程序。BIOS功用：①BIOS中断服务程序，②BIOS系统设置程序，③上电自检，④BIOS系统启动、自举程序。BIOS自检流程：首先检CPU，一切正常都是建立在CPU正常的基础上。检查BIOS，若BIOS本身有问题，自检是毫无意义的。检查KEYBOARD控制芯片。检查第一个16KB的RAM。检查定时/计数器8253和DMA控制器。检查中断控制器8259A和显示器。检查软盘和硬盘（有显后）、有提示。检查打印适配设备和异步通信设备。BOIS的容量：1
