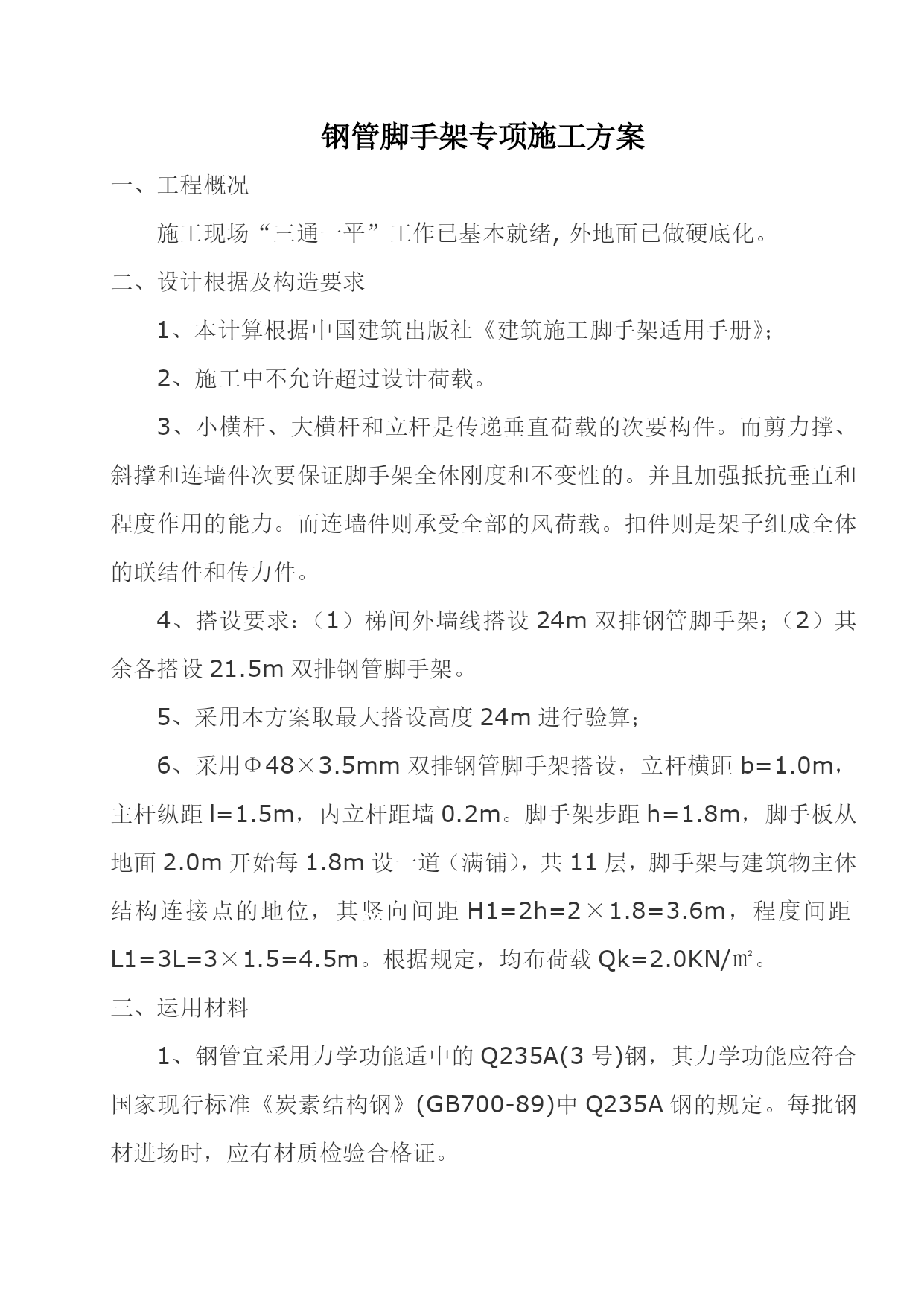

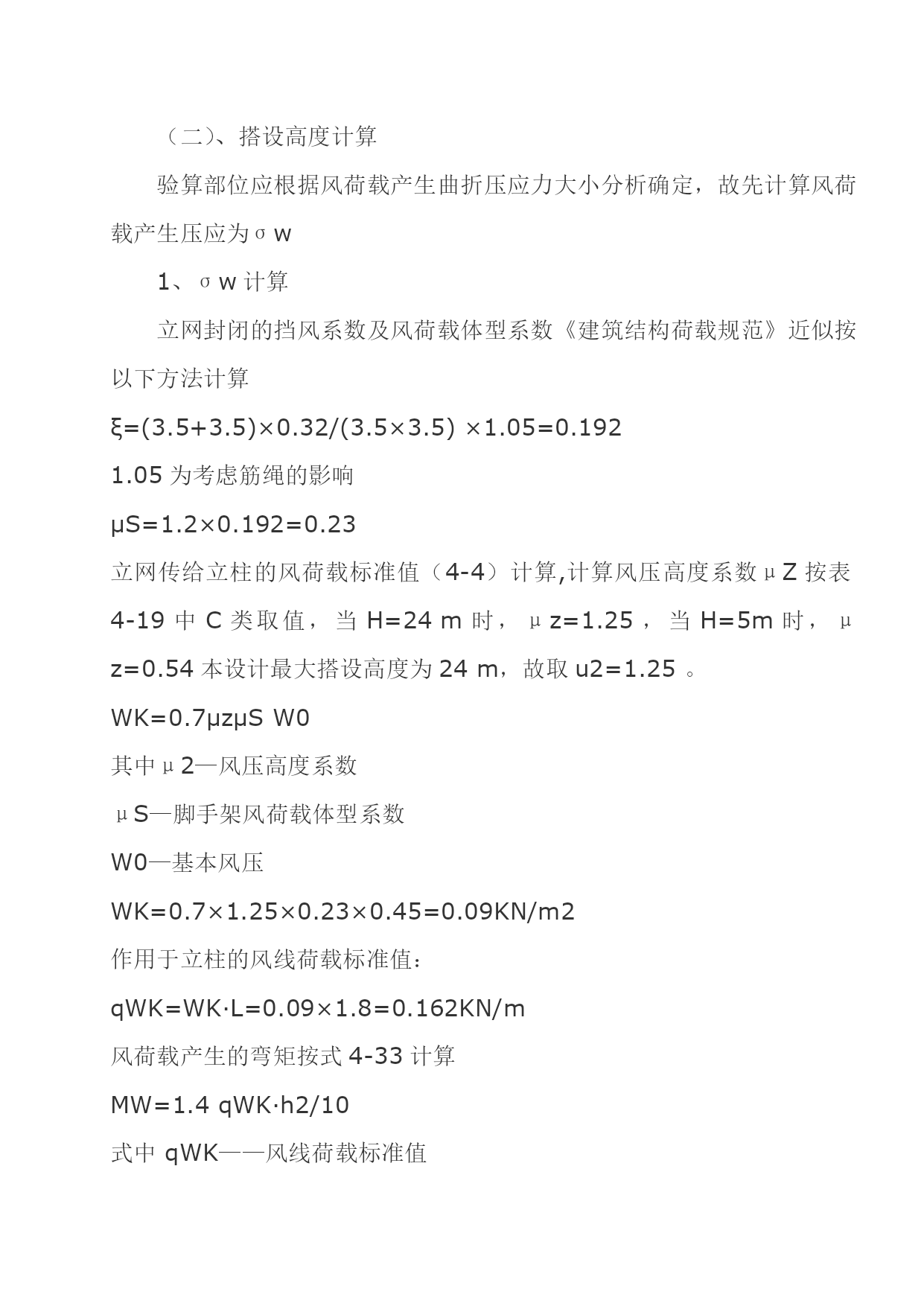

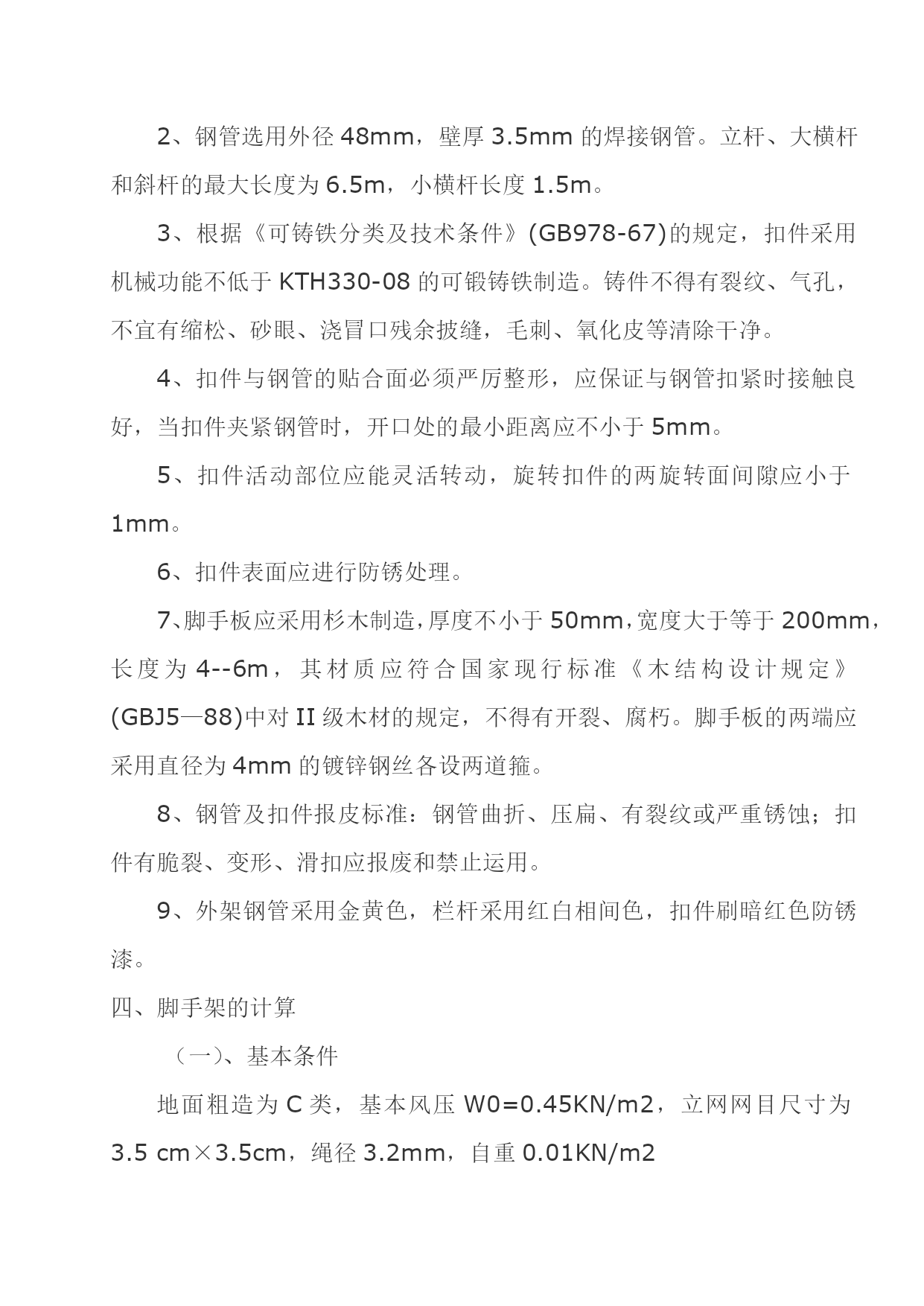

PAGE钢管脚手架专项施工方案一、工程概况施工现场“三通一平”工作已基本就绪,外地面已做硬底化。二、设计根据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架适用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的次要构件。而剪力撑、斜撑和连墙件次要保证脚手架全体刚度和不变性的。并且加强抵抗垂直和程度作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成全体的联结件和传力件。4、搭设要求：（1）梯间外墙线搭设24m双排钢管脚手架；（2）其余各搭设21.5m双排钢管脚手架。5、采用本方案取最大搭设高度24m进行验算；6、采用Φ48×3.5mm双排钢管脚手架搭设，立杆横距b=1.0m，主杆纵距l=1.5m，内立杆距墙0.2m。脚手架步距h=1.8m，脚手板从地面2.0m开始每1.8m设一道（满铺），共11层，脚手架与建筑物主体结构连接点的地位，其竖向间距H1=2h=2×1.8=3.6m，程度间距L1=3L=3×1.5=4.5m。根据规定，均布荷载Qk=2.0KN/㎡。三、运用材料1、钢管宜采用力学功能适中的Q235A(3号)钢，其力学功能应符合国家现行标准《炭素结构钢》(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径48mm，壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6.5m，小横杆长度1.5m。3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采用机械功能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除干净。4、扣件与钢管的贴合面必须严厉整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。6、扣件表面应进行防锈处理。7、脚手板应采用杉木制造，厚度不小于50mm，宽度大于等于200mm，长度为4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对II级木材的规定，不得有开裂、腐朽。脚手板的两端应采用直径为4mm的镀锌钢丝各设两道箍。8、钢管及扣件报皮标准：钢管曲折、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止运用。9、外架钢管采用金黄色，栏杆采用红白相间色，扣件刷暗红色防锈漆。四、脚手架的计算（一）、基本条件地面粗造为C类，基本风压W0=0.45KN/m2，立网网目尺寸为3.5cm×3.5cm，绳径3.2mm，自重0.01KN/m2（二）、搭设高度计算验算部位应根据风荷载产生曲折压应力大小分析确定，故先计算风荷载产生压应为σw1、σw计算立网封闭的挡风系数及风荷载体型系数《建筑结构荷载规范》近似按以下方法计算ξ=(3.5+3.5)×0.32/(3.5×3.5)×1.05=0.1921.05为考虑筋绳的影响μS=1.2×0.192=0.23立网传给立柱的风荷载标准值（4-4）计算,计算风压高度系数μZ按表4-19中C类取值，当H=24m时，μz=1.25，当H=5m时，μz=0.54本设计最大搭设高度为24m，故取u2=1.25。WK=0.7μzμSW0其中μ2—风压高度系数μS—脚手架风荷载体型系数W0—基本风压WK=0.7×1.25×0.23×0.45=0.09KN/m2作用于立柱的风线荷载标准值：qWK=WK·L=0.09×1.8=0.162KN/m风荷载产生的弯矩按式4-33计算MW=1.4qWK·h2/10式中qWK——风线荷载标准值WK——垂直于脚手架表面的风荷载标准值L——脚手架的柱距W——立柱截面的抵抗矩按表4-31采用σW——风荷载对所计算立柱段产生的曲折压应力，σW=MW/WMW=1.4×0.162×1.82/10=0.073KN·m在24m高度处立柱段风荷载产生曲折压力为：σW=MW/W=(0.073×106)/(5.08×103)=14.37N/mm2在5m高度处立柱段风荷载产生曲折压力为：σW=14.37×(0.54/1.25)=6.21N/mm22、底层立柱段的轴心压力脚手架结构自重、脚手板及施工荷载的轴心压力（1）、脚手架结构自重产生的轴心压力NGK由表4-38查得一个柱距范围内每米高脚手架结构产生的轴心标准值gk=0.134KN/m，则21m高的脚手架结构自重产生轴心压力标准值NGK=H·gk=24×0.134=3.21KN（2）、脚手架活载产生的轴心压力一层脚手架自重Qp=0.3KN/m2（除首层外），每1.8m设一道脚手架板,共十一层。则NQ1K=0.5（lb+0.3）·l·∑Qp=0.5(1+0.3)×1.5×0.3×11=3.2KN敞开式脚手的防护材料产生轴心压查表4-4
