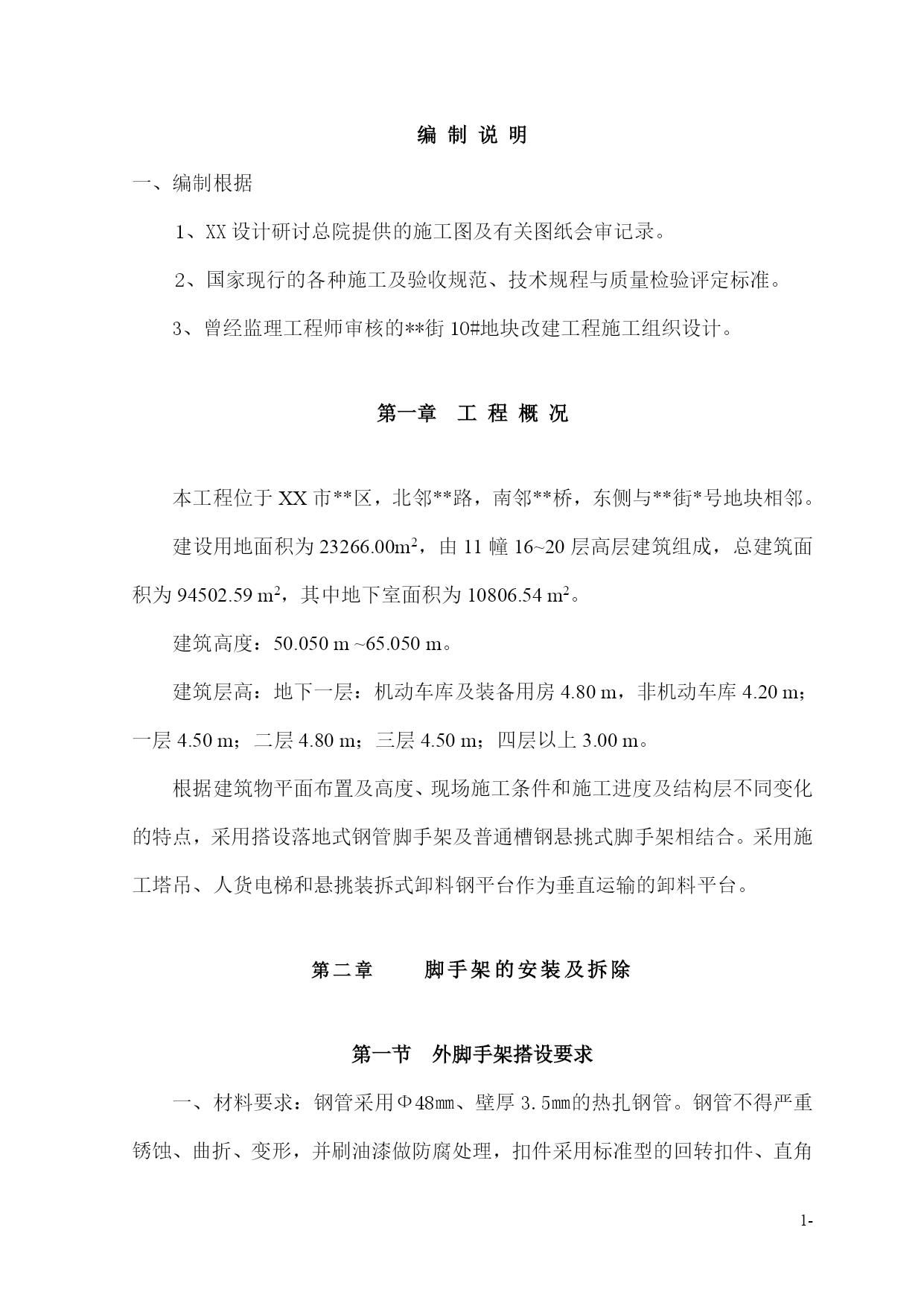

PAGE28-脚手架安拆施工方案XX工程公司年月日编制说明一、编制根据1、XX设计研讨总院提供的施工图及有关图纸会审记录。2、国家现行的各种施工及验收规范、技术规程与质量检验评定标准。3、曾经监理工程师审核的**街10#地块改建工程施工组织设计。第一章工程概况本工程位于XX市**区，北邻**路，南邻**桥，东侧与**街*号地块相邻。建设用地面积为23266.00m2，由11幢16~20层高层建筑组成，总建筑面积为94502.59m2，其中地下室面积为10806.54m2。建筑高度：50.050m~65.050m。建筑层高：地下一层：机动车库及装备用房4.80m，非机动车库4.20m；一层4.50m；二层4.80m；三层4.50m；四层以上3.00m。根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点，采用搭设落地式钢管脚手架及普通槽钢悬挑式脚手架相结合。采用施工塔吊、人货电梯和悬挑装拆式卸料钢平台作为垂直运输的卸料平台。脚手架的安装及拆除第一节外脚手架搭设要求一、材料要求：钢管采用Ф48㎜、壁厚3.5㎜的热扎钢管。钢管不得严重锈蚀、曲折、变形，并刷油漆做防腐处理，扣件采用标准型的回转扣件、直角扣和对接，不得采用严重锈蚀或螺纹已被咬口的扣件。型钢采用14B＃普通槽钢，并做防腐处理。二、搭设要求：根据本工程特点高层1～3层全体均采用落地式钢管脚手架。砼硬地坪基础，轴线之外的脚手架外立杆外侧50㎝处设置截面不小于深20㎝，宽40㎝的排水沟，立杆横方向距离为1.8m，里立杆离墙面25㎝，立杆排距为1m，步距1.8m,落地立杆垂直稳放在20㎝×20㎝厚5㎝的木枋或砼预制块上，设纵横相连的扫地杆。里外两根大横杆设在立杆内侧，小横杆两头设二根搁栅。在架体的边缘及转角1m范围内和程度每6m之内，垂直一个楼层，设刚性拉结点，拉结件采用Ф48钢管预埋于梁上，再用钢管扣件连结。脚手板满铺。四角绑扎。外立杆内侧脚手板上30㎝设踢脚杆，踢脚杆下部采用黄黑相间的踢脚板。1.2m高处设防护栏杆，防护栏杆内侧采用密目式安全网封闭。剪刀撑从转角处开始由下而上程度6m之内设一组，摆布连续设置，杆件设在外立杆与小横杆交叉点上，与地面成45°～60°角，剪刀撑从第一组开始，每组左侧第一根落地杆件用6㎝长钢管，右侧第一根落地杆用4m长钢管，每组相反设置，搭接点用d三只回转扣，搭接长度不少于1m。四～二十层，搭设悬挑式脚手架，立杆间距1.5m,排距1.0m,里外二根大横杆设在立杆内侧,小横杆两头设二根搁栅,里立杆离墙面20㎝。步距1.8m每隔四个楼层或五个楼层悬挑一次（计算书中按五个楼层计算），设3m长16＃槽钢悬挑梁（伸出墙面1.4m）每1.5m设一组，悬挑梁扣在二个Ф16预埋钢筋内再压上铁脚压板，用两颗螺丝拧紧（搭设方法见悬挑式脚手架图），阳台处采用3.5m长槽钢，阳台转角处设5.5m长16A＃槽钢悬挑梁（挑出楼板梁3m）。在建筑物转角处及阳台转角采用直径为14z的钢丝绳向上斜拉，钢丝绳与墙面夹角不小于60°角，部分槽钢达不到要求者(楼梯间侧)也用钢丝绳向上斜拉，悬挑梁踢脚杆、防护栏杆、脚手板、密目式安全网、拉结点剪刀撑设置及挡脚板同落地式钢管脚手架相反。悬挑式脚手架与建筑物间距大于20㎝处，铺设站人板。遇到临边，也应设置相应的防护。屋顶构筑物部分在屋面上搭设落地式脚手架。内脚手架及砖架搭设当层高大于3.6m时，搭设内满堂脚手架，脚手架的一切立杆间距均不得大于2m，纵横杆在地面30上设一道，以上每隔1.5设一道(根据实践调解)，操作层的搁栅间距不得大于40㎝，满铺脚手板，用14号铅丝四角扎牢，在纵横方向每隔一排设斜撑（方向交替设置）与地面夹角为45°～60°角。砖砌架采用将钢管放在钢筋凳上的搭设方法，钢管与钢筋凳用铅丝扎牢，钢管间距不得大于40㎝，上满铺脚手板，用铅丝四角扎牢。第三节通道口防护及栏杆防护（根据实践情况改编）一、在通道口，施工电梯口等处均搭设防护棚，棚宽大于道口，两端各长出1m，垂直高度大于2.5m,棚顶采用脚手板铺设二层,二层间距大于30㎝。二、砂浆机、拌和机搭设简易操作防护棚。三、底层非进入建筑通道口的地方采取禁止出入（通行）措施和设置禁行标志。四、在基坑支护时，基坑顶设1.2m高防护栏杆,楼梯间及洞口周边均设防护栏杆并挂好安全网.五、各类防护棚要有单独的支持体系，牢固可靠安全。第四节脚手架搭设质量及验收规定一、脚手架验收标准1、节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到40～60N.m。2、脚手架立杆垂直度偏差应≤1/300，且应同时控制其最大垂直偏差值：不大于50㎜。3、纵向钢立杆的程度偏差应≤1/250，
