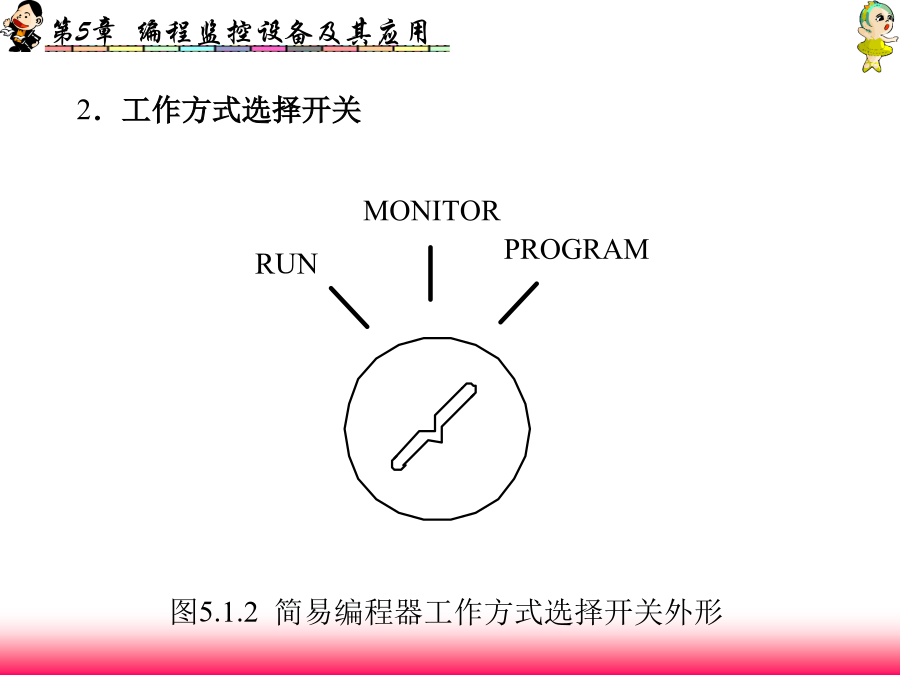

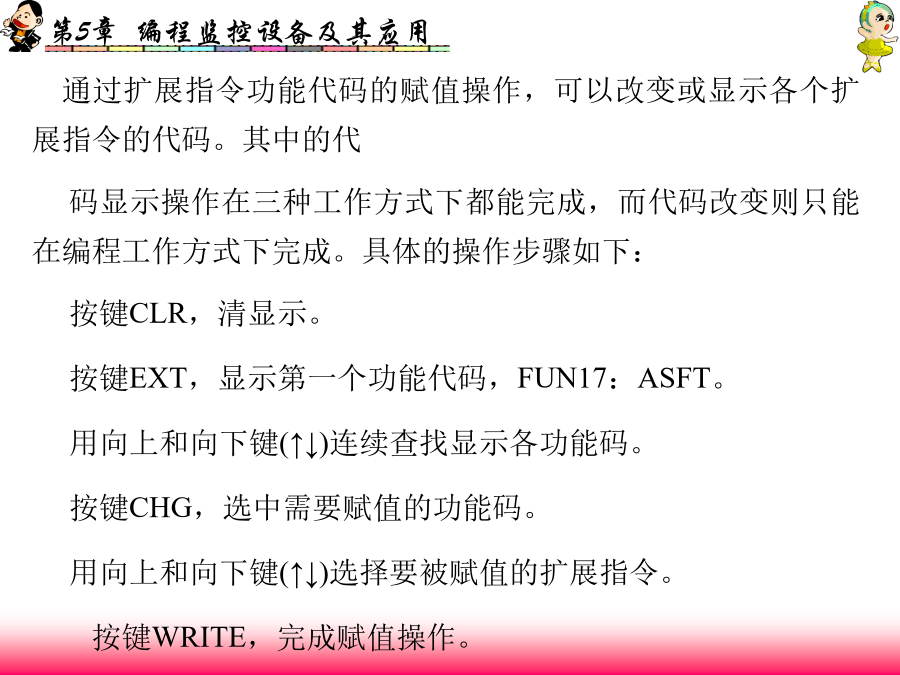

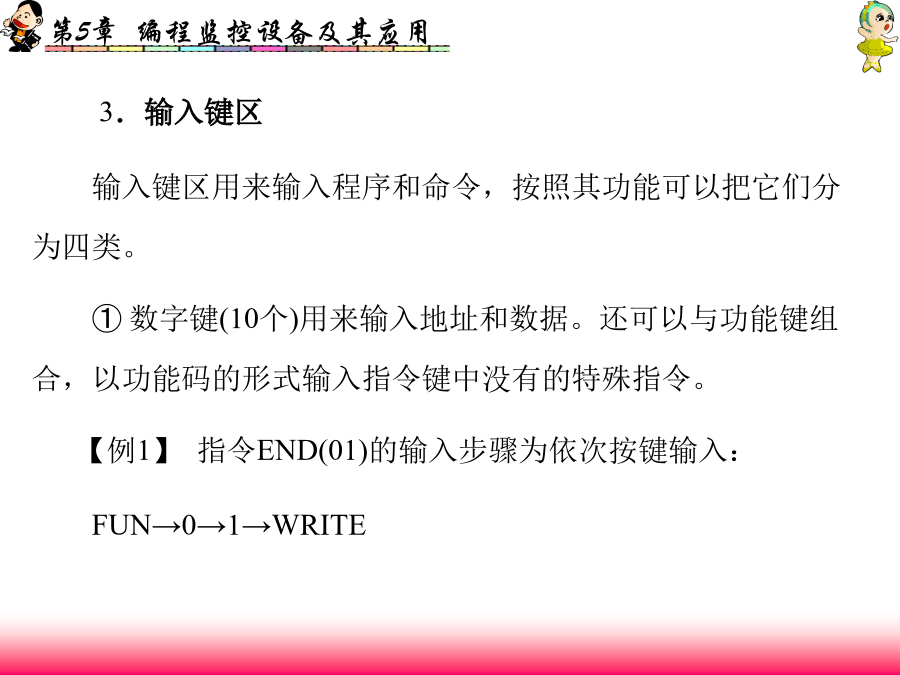

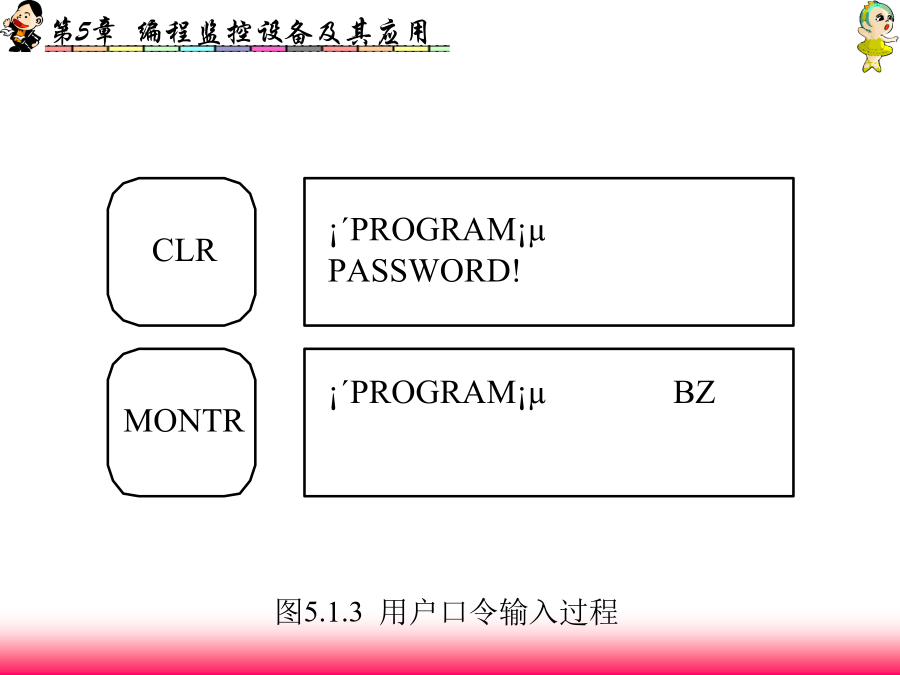

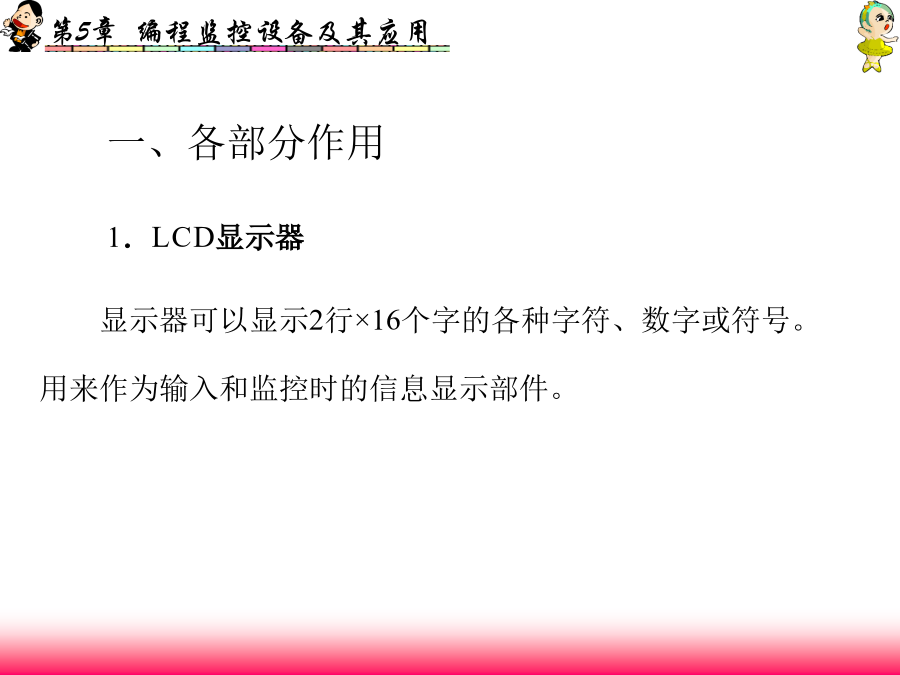

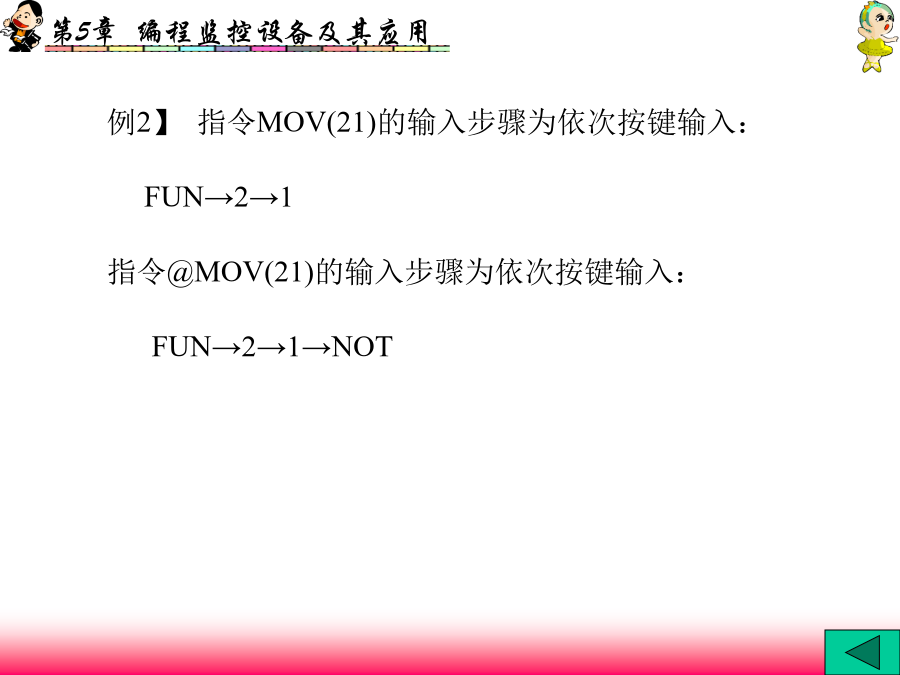

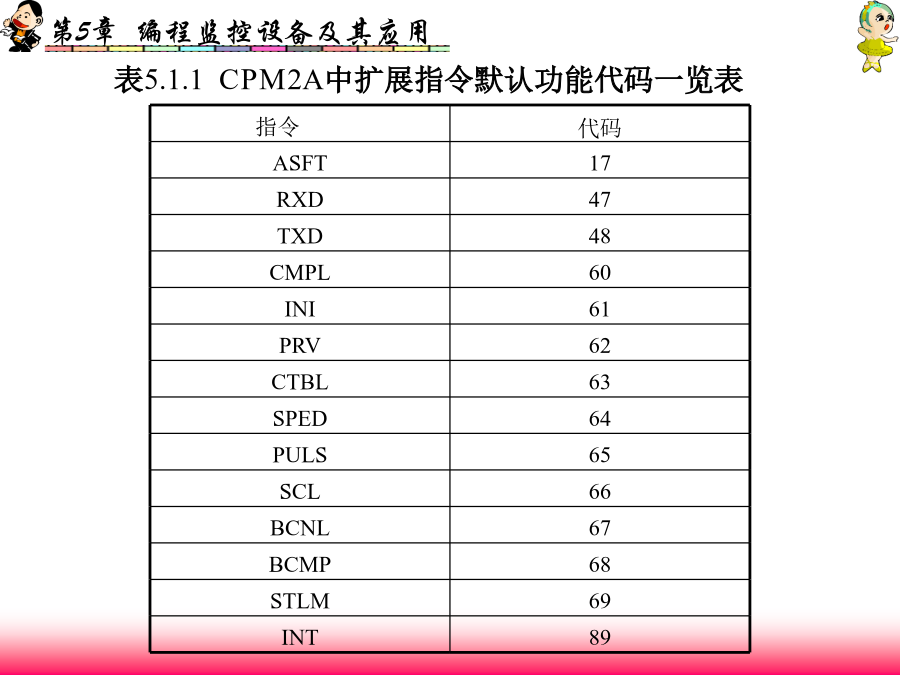

第5章编程监控设备及其应用图5.1.1手持式简易编程器外形1．LCD显示器显示器可以显示2行×16个字的各种字符、数字或符号。用来作为输入和监控时的信息显示部件。2．工作方式选择开关3．输入键区输入键区用来输入程序和命令，按照其功能可以把它们分为四类。①数字键(10个)用来输入地址和数据。还可以与功能键组合，以功能码的形式输入指令键中没有的特殊指令。【例1】指令END(01)的输入步骤为依次按键输入：FUN→0→1→WRITE②编辑键(12个)用来编辑、查询和监控用户程序，例如插入、删除、检索、复位等操作的实现。③清除键(1个：CLR)用来清除编程器显示内容。④指令键(16个)用来输入程序中的基本指令的操作码，如LD、OR、AND、NOT等。用来输入程序中指令的通道操作数，如HR、DM、*DM等。其中的CH、CONT、AR操作数等为上挡输入，要和SHIFT键配合使用才能正确输入。为了保护用户程序和防止误操作，在连有编程器的可编程控制器开机时，首先要求用户输入口令。口令的输入步骤是顺序键入：CLR→MONTR。图5.1.3用户口令输入过程表5.1.1CPM2A中扩展指令默认功能代码一览表通过扩展指令功能代码的赋值操作，可以改变或显示各个扩展指令的代码。其中的代码显示操作在三种工作方式下都能完成，而代码改变则只能在编程工作方式下完成。具体的操作步骤如下：按键CLR，清显示。按键EXT，显示第一个功能代码，FUN17：ASFT。用向上和向下键(↑↓)连续查找显示各功能码。按键CHG，选中需要赋值的功能码。用向上和向下键(↑↓)选择要被赋值的扩展指令。按键WRITE，完成赋值操作。例2】指令MOV(21)的输入步骤为依次按键输入：FUN→2→1指令@MOV(21)的输入步骤为依次按键输入：FUN→2→1→NOT名称插入和删除指令改变计时器，计数器SV21.内存清除该操作在PROGRAM方式下完成1）全清除全清除是将存储器中的程序、各继电器、计数器、数据存储器中的数据全部清除，操作过程及显示内容如下：CLR初始画面SETNOTRESETMONTRCLR2）部分清除如果需要保留指定地址以前的程序或保留指定的数据区，则应进行部分清除。CLR初始画面SETNOTRESET1、2、3AR/HRMONTRCLR若设定的地址超出用户程序的范围，则用户程序不会被清除。如果想保留CNT区、DM区，可象保留HR区的操作一样，按下CNT、DM键。2.地址建立进入PROGRAM状态，回答了口令后，再按CLR键，随着编程器发出的清脆的响声，在显示屏上显示出：表示地址从00000开始建立。如果想建立一个其它地址，则只需键入5位数字即可。如果要把地址改到00596去，只需键入5、9、6既可，在显示屏上显示出：在建立地址时，该地址的内容不被显示出来，但当按一次或键后，该地址的内容就会显示出来。3.程序输入PC处于PROGRAM状态下可以输入程序，要先建立程序地址，然后使用指令键和数字键即可输入指令。每输入一条指令后，都要按一次WRITE键，然后地址自动加1，显示下一个地址的指令内容。例如，在地址00200处输入LD00002指令，操作过程及显示内容如下：LD2WRITE如果指令是双字节的，当输入指令按WRITE键后，地址不加1，而显示器上显示下一字节内容，再按WRITE键后，地址才加1。输入应用指令时，应先按FUN键，再输入指令码。例如，在地址00202输入MOV（021），操作过程及显示如下：FUN21WRITE输入微分型指令时，输入指令后按NOT键，表示微分型的“@”就显示出来，再按一次NOT键，“@”就消失返回。如果发现输入的程序中有错误的语句，只需在出错的语句上重新输入正确的即可。4.程序读出该操作用于检查用户程序存储器的内容，可在RUN、MONITOR和PROGRAM方式下进行。例如，建立地址200，按键，显示：按键，显示：如果这时按键，又显示：这样利用、键，可继续读出程序。在建立地址后，第一次按或键，读出的是该建立地址的指令或数据，并不在建立地址上减1或加1，而以后再按或键，则地址数会自动减1或加1。按住键（或键）不放，则地址号会连续地加1（或减1）。000025.程序检查程序检查只能在PRORAM状态下进行。按CLR、SRCH键，再按下检查级0、1、或2后开始程序检查。例如：CLR初始画面SRCH0若程序有错，则显示出错地址和错误内容：0程序错误类型分为A、B、C三类。A类错误影响程序的正常执行，必须通过检查并修改程序消除之。0级检查用于检查A、B、C三类错误，
