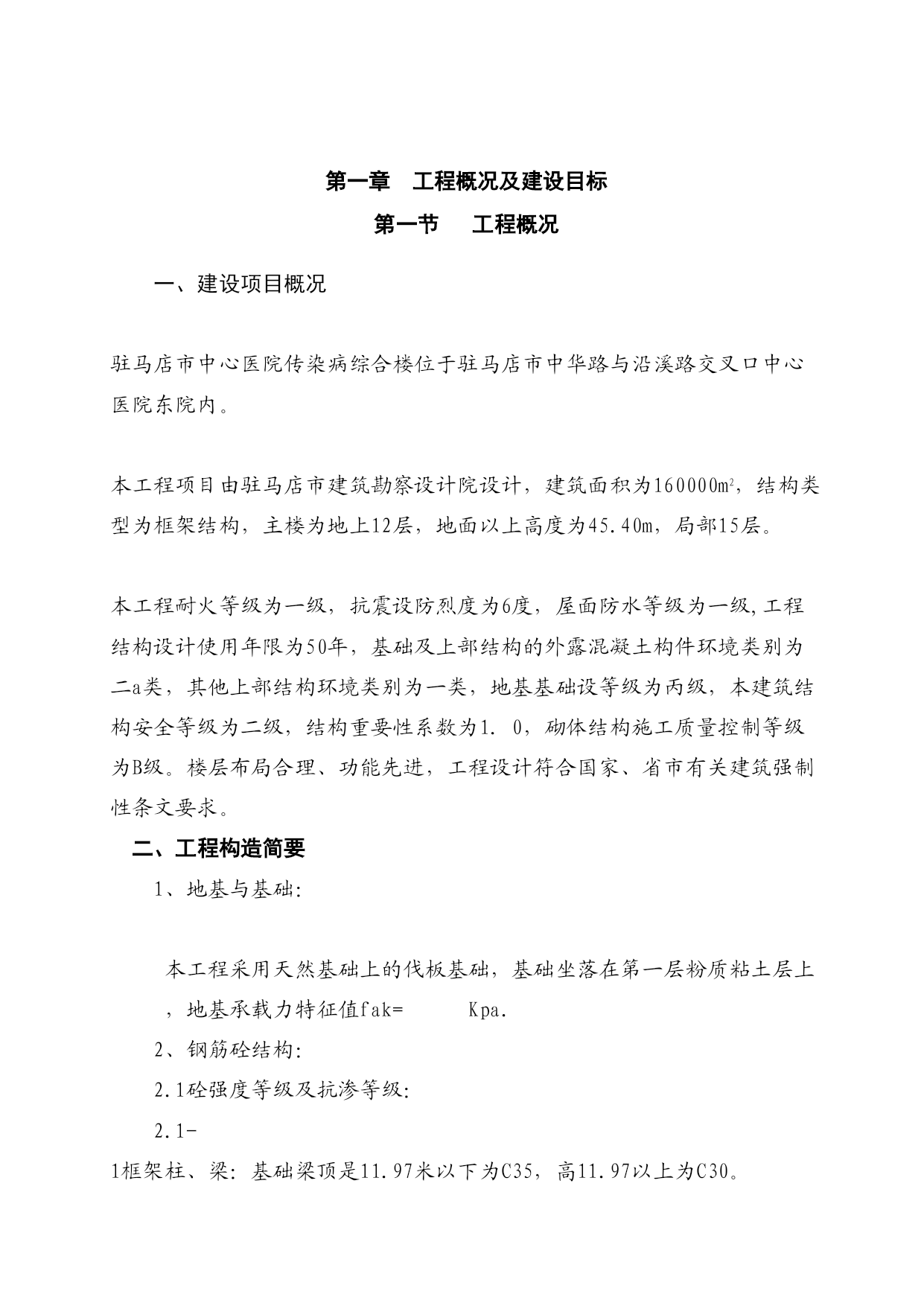

第一章工程概况及建设目标第一节工程概况一、建设项目概况驻马店市中心医院传染病综合楼位于驻马店市中华路与沿溪路交叉口中心医院东院内。本工程项目由驻马店市建筑勘察设计院设计，建筑面积为160000m2，结构类型为框架结构，主楼为地上12层，地面以上高度为45.40m，局部15层。本工程耐火等级为一级，抗震设防烈度为6度，屋面防水等级为一级,工程结构设计使用年限为50年，基础及上部结构的外露混凝土构件环境类别为二a类，其他上部结构环境类别为一类，地基基础设等级为丙级，本建筑结构安全等级为二级，结构重要性系数为1．0，砌体结构施工质量控制等级为B级。楼层布局合理、功能先进，工程设计符合国家、省市有关建筑强制性条文要求。二、工程构造简要1、地基与基础：本工程采用天然基础上的伐板基础，基础坐落在第一层粉质粘土层上，地基承载力特征值fak=Kpa.2、钢筋砼结构：2.1砼强度等级及抗渗等级：2.1-1框架柱、梁：基础梁顶是11.97米以下为C35，高11.97以上为C30。2.1—2板：混凝土等级C25。2.1—3基础混凝土等级C25。2.1—4构造柱、楼梯及其他为C25。2.1—5基础垫层C15。2．2钢筋及做法：2.2．1钢筋Ф—1级钢HRB235钢筋Ф—2级钢HRB335钢筋Ф—3级纲HRB4002.3.接头：本工程柱中钢筋采用机械连接；梁中钢筋d<=22时采用搭接d>22时采用机械连接。接头位置、数量、箍筋加密等构造要求见03G329-l(建筑物抗震构造详图)。框架王梁：王筋接头采用焊接，搭接焊时，双面焊长度5d，单面焊搭接长度lOd，钢筋直径小于22mm时，可采用绑扎。钢筋接头位置：负筋(上筋)应在跨中1／3范围内，正筋(下层)应在距支座1／3范围内，采用绑扎接头区域为(1.30La)。采用焊接接头时，在焊接接头处的35d且不小于500mm区段内有接头的受力筋表面面积占受力筋截面总面积的百分率不得超过以下规定：搭接长度(L1e=1.2Lae)钢筋锚固长度La详见03C101-1框架柱接点处钢筋锚固及配筋、构造要求、锚固长度详见03C329-1。框架柱底层锚入基础底板，弯300直钩，且长度不小于Lae，梁上起柱纵筋下端均应锚入梁内Lac。次梁两端与框架整体浇注的次梁，底钢筋伸入主梁的锚固长度为25d上筋锚入主梁内为La。楼板：板内下钢筋伸入梁、柱内的锚固长度不小于5d，且弯直钩至板底，锚固长度为La楼板部分：A、板底部钢筋沿短跨方向放下排，底筋伸入支座的长度≥5d(d为钢筋直径)，且不小于板厚及伸至支座中心线，HPB235级钢筋端部加弯乓勾。B、双向板配筋的布置应短向钢筋放在外侧，长向钢筋放在短向钢筋内侧。(1)梁、框架柱部分A、框架梁、框架柱配筋构造参见国标03GL01《混凝土结构施工图平面整体表示方法制图规则和构造详图》B、当梁与柱边平时，梁的外侧钢筋之混凝土保护层增大以使其置于柱钢筋内侧。(2)钢筋混凝土过梁A、框架填充墙门窗过梁采用省标02YG301。B、凡支承于混凝土柱内或相交的预制过梁，浇注时应注意预留过梁钢筋或改为现浇过梁。3、砌体及填充墙3、1一层外墙电梯井墙壁为MU10机砖，M7.5水泥砂浆。3．2采用加气混凝土砌块，强度等级MU5，采用M5混合砂浆砌筑。3．3框架砌体填充墙与梁、柱的连接详见02YG002。3．4当围护墙或间隔墙的水平长度大于5米，应在墙端或墙中间加设CZ-1。3.4.1当围护墙或间隔墙的净高大于或等于4米时，在墙高中部或门顶处设置与柱连接的通长钢筋混凝土水平系梁，系梁梁宽同墙厚，梁高150mm。4、构造措施4．1钢筋的搭接及锚固长度、混凝土保护层厚度等构件标准构造详图见国标03C101—14．2钢筋接头：梁柱纵向钢筋接头应采用机械连接，楼板钢筋采用搭接，受力钢筋的接头位置应设在受力较小处，接头应相互错开。三、场地、地质气象条件及其它在本地区内建设此工程，按可能的开工时间在拟定工期内，主体施工将处于雨季、冬季施工阶段，室外装饰施工阶段将在雨季。地貌属冲积平原，地形平坦，地层稳定，土质尚均匀。施工期内的基础施工阶段将会需要降水施工的配合。第二节工程建设目标一、工期目标：个日历天。二、质量目标：“中州杯”。三、安全生产目标：杜绝重大伤亡事故，一般事故控制在0.8‰以内。四、文明施工目标：市级文明工地。第三节编制依据一、编制依据(一)施工招标文件(二)施工图纸(三)国家现行施工规范、规程1．GB50204-2002砼结构工程施工质量验收规范2．GB50164-92砼质量控制标准3．GBJl07-87砼强度检验评定标准4．JC了18-96钢筋焊接及验收规范5．GB50207-200
