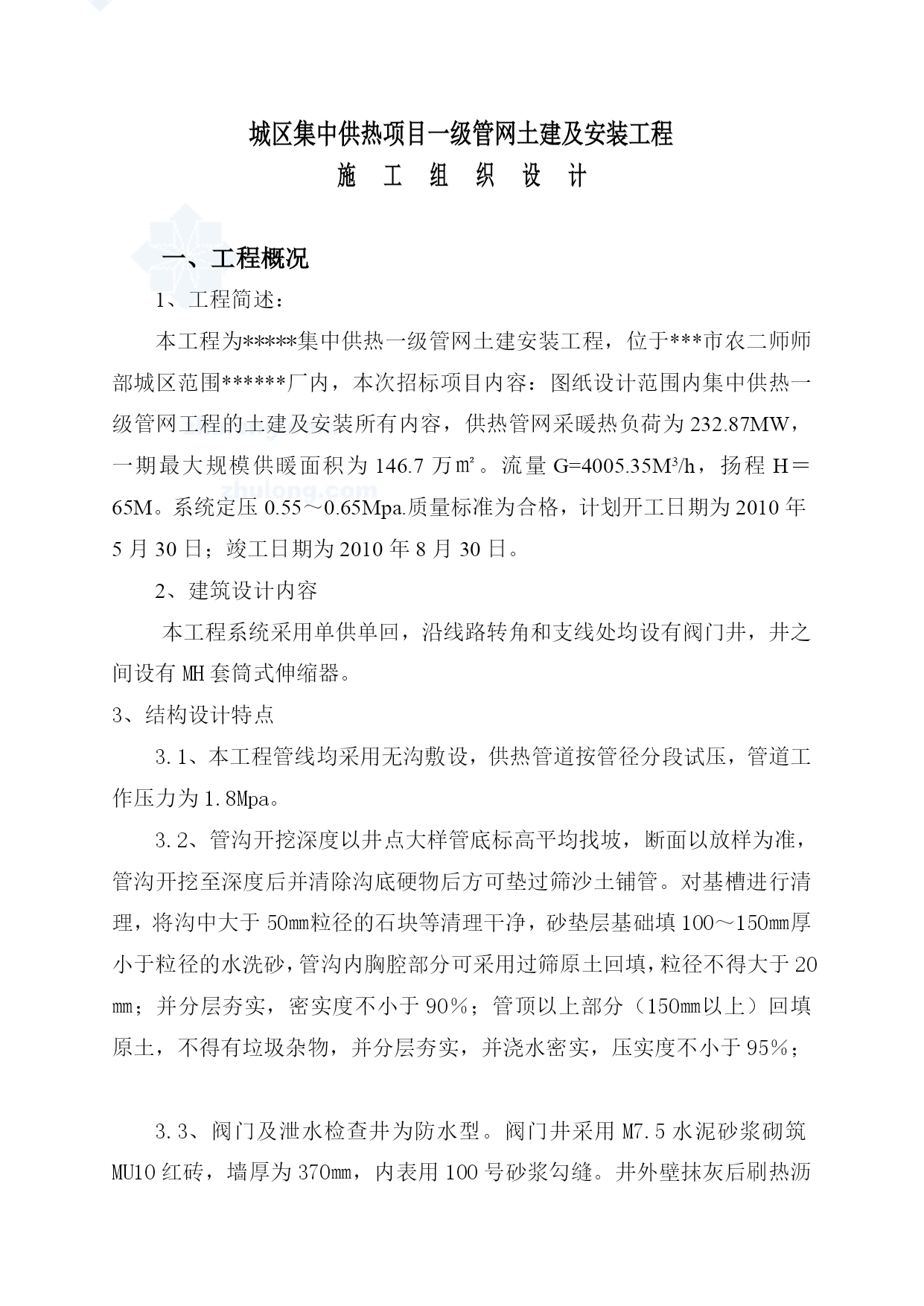

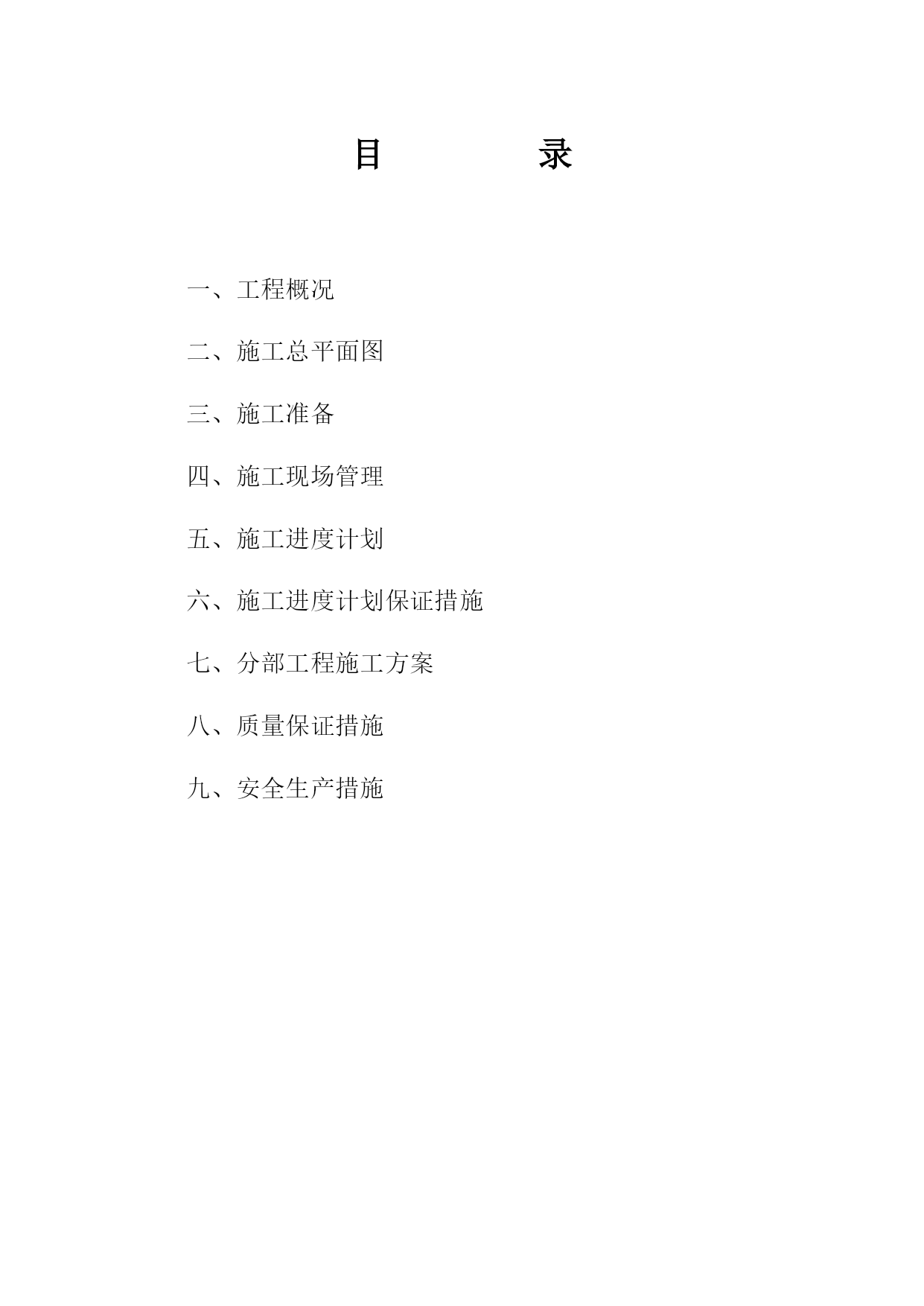

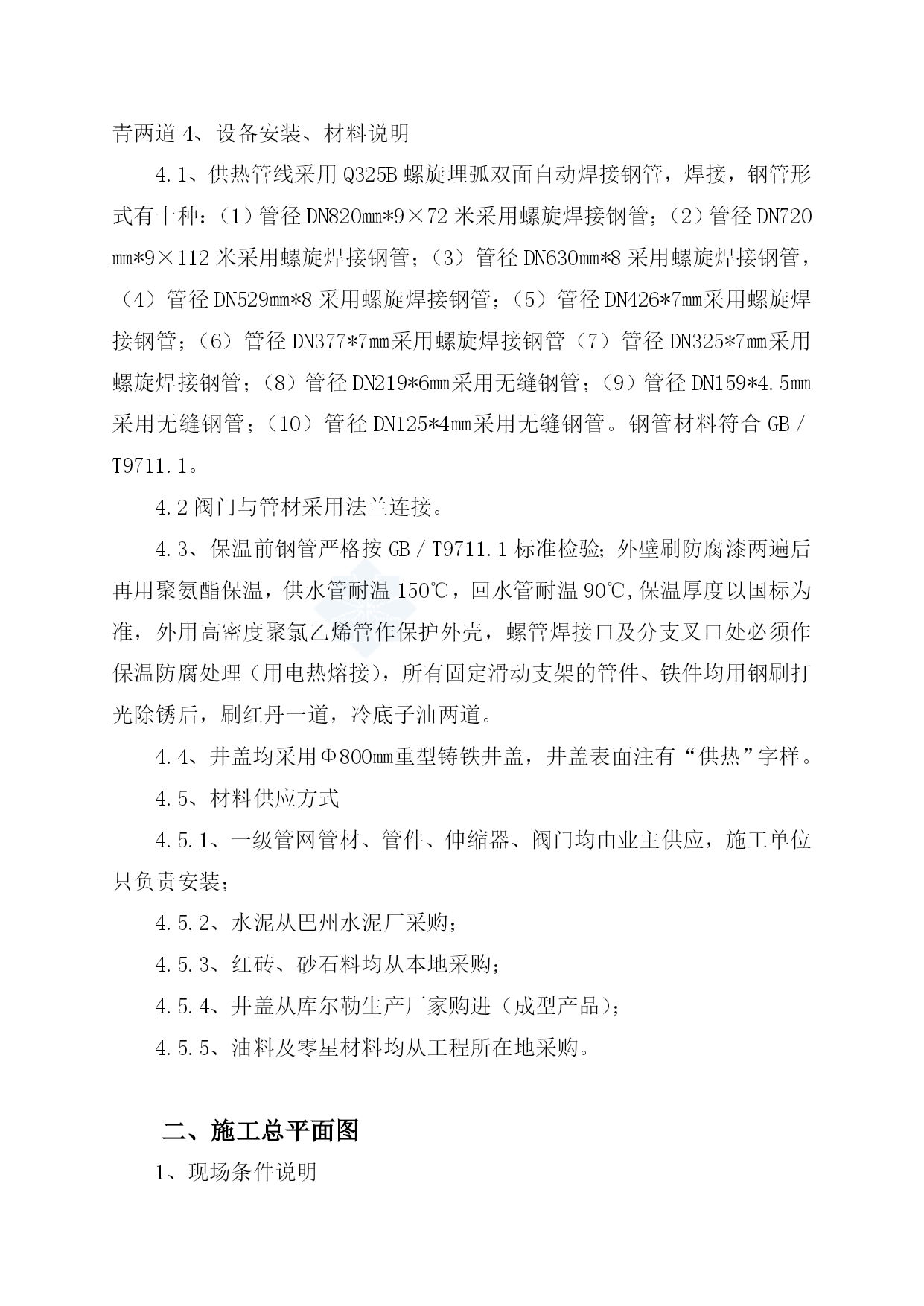

目录一、工程概况二、施工总平面图三、施工准备四、施工现场管理五、施工进度计划六、施工进度计划保证措施七、分部工程施工方案八、质量保证措施九、安全生产措施城区集中供热项目一级管网土建及安装工程施工组织设计一、工程概况1、工程简述：本工程为*****集中供热一级管网土建安装工程，位于***市农二师师部城区范围******厂内，本次招标项目内容：图纸设计范围内集中供热一级管网工程的土建及安装所有内容，供热管网采暖热负荷为232.87MW，一期最大规模供暖面积为146.7万㎡。流量G=4005.35M3/h，扬程H＝65M。系统定压0.55～0.65Mpa.质量标准为合格，计划开工日期为2010年5月30日；竣工日期为2010年8月30日。2、建筑设计内容本工程系统采用单供单回，沿线路转角和支线处均设有阀门井，井之间设有MH套筒式伸缩器。3、结构设计特点3.1、本工程管线均采用无沟敷设，供热管道按管径分段试压，管道工作压力为1.8Mpa。3.2、管沟开挖深度以井点大样管底标高平均找坡，断面以放样为准，管沟开挖至深度后并清除沟底硬物后方可垫过筛沙土铺管。对基槽进行清理，将沟中大于50㎜粒径的石块等清理干净，砂垫层基础填100～150㎜厚小于粒径的水洗砂，管沟内胸腔部分可采用过筛原土回填，粒径不得大于20㎜；并分层夯实，密实度不小于90％；管顶以上部分（150㎜以上）回填原土，不得有垃圾杂物，并分层夯实，并浇水密实，压实度不小于95％；3.3、阀门及泄水检查井为防水型。阀门井采用M7.5水泥砂浆砌筑MU10红砖，墙厚为370㎜，内表用100号砂浆勾缝。井外壁抹灰后刷热沥青两道4、设备安装、材料说明4.1、供热管线采用Q325B螺旋埋弧双面自动焊接钢管，焊接，钢管形式有十种：（1）管径DN820㎜*9×72米采用螺旋焊接钢管；（2）管径DN720㎜*9×112米采用螺旋焊接钢管；（3）管径DN630㎜*8采用螺旋焊接钢管，（4）管径DN529㎜*8采用螺旋焊接钢管；（5）管径DN426*7㎜采用螺旋焊接钢管；（6）管径DN377*7㎜采用螺旋焊接钢管（7）管径DN325*7㎜采用螺旋焊接钢管；（8）管径DN219*6㎜采用无缝钢管；（9）管径DN159*4.5㎜采用无缝钢管；（10）管径DN125*4㎜采用无缝钢管。钢管材料符合GB／T9711.1。4.2阀门与管材采用法兰连接。4.3、保温前钢管严格按GB／T9711.1标准检验；外壁刷防腐漆两遍后再用聚氨酯保温，供水管耐温150℃，回水管耐温90℃,保温厚度以国标为准，外用高密度聚氯乙烯管作保护外壳，螺管焊接口及分支叉口处必须作保温防腐处理（用电热熔接），所有固定滑动支架的管件、铁件均用钢刷打光除锈后，刷红丹一道，冷底子油两道。4.4、井盖均采用Φ800㎜重型铸铁井盖，井盖表面注有“供热”字样。4.5、材料供应方式4.5.1、一级管网管材、管件、伸缩器、阀门均由业主供应，施工单位只负责安装；4.5.2、水泥从巴州水泥厂采购；4.5.3、红砖、砂石料均从本地采购；4.5.4、井盖从库尔勒生产厂家购进（成型产品）；4.5.5、油料及零星材料均从工程所在地采购。二、施工总平面图1、现场条件说明本工程位于农二师师部所在城区，该地区属库尔勒市市区，市区各主要干道通向施工现场，区域内道路按纵横交错布置，对外交通便利，各种材料可运至施工现场。1.1、工程场地的地形、地貌该工程在农二师师部住区范围内布置，地势较为平坦，道路均为市区柏油路，没有大的起伏和凸凹不平现象。1.2施工条件1.2.1、电源：电网已通至本地区，施工时可采用本地电网，均能满足施工需要；1.2.2、水源：采用水罐车拉水。1.2.3、通讯设施：通讯网络已覆盖至本地区，在施工期间可采用手机对外联络。1.2.4、生活条件、生活物资供应条件：该工程位置处于库尔勒市区，地理条件优越，环境较好，进入工地后，按业主给定的区域范围搭设生活区，本地区有一集贸市场，粮油及副食品均有，采购便利。2、设计说明及依据2.1、水：施工用水要从城区内抽取，因管线布设线路较长，管沟回填时需洒水分层夯实，为了便于施工操作，在现场配备一辆5m3水罐车，来回拉水均能满足施工用水要求；2.2、电：在拌合站设一配电柜，施工现场用电均从配电柜内输出，现场临时用电采用五芯地埋电缆，现场进行一级配电、二级保护，将相线调配均匀，每台机械设备均应做到‘一机、一闸、一保护’；2.3、道路：由于城区道路顺畅，施工期间均利用现场道路，为了在施工期间保证道路使用完好率，现场运输车辆只限于5吨以下车辆行使；2.4、材料进场：进场的所有材料均分类堆放整齐，钢管、水泥、底部均设垫木，
