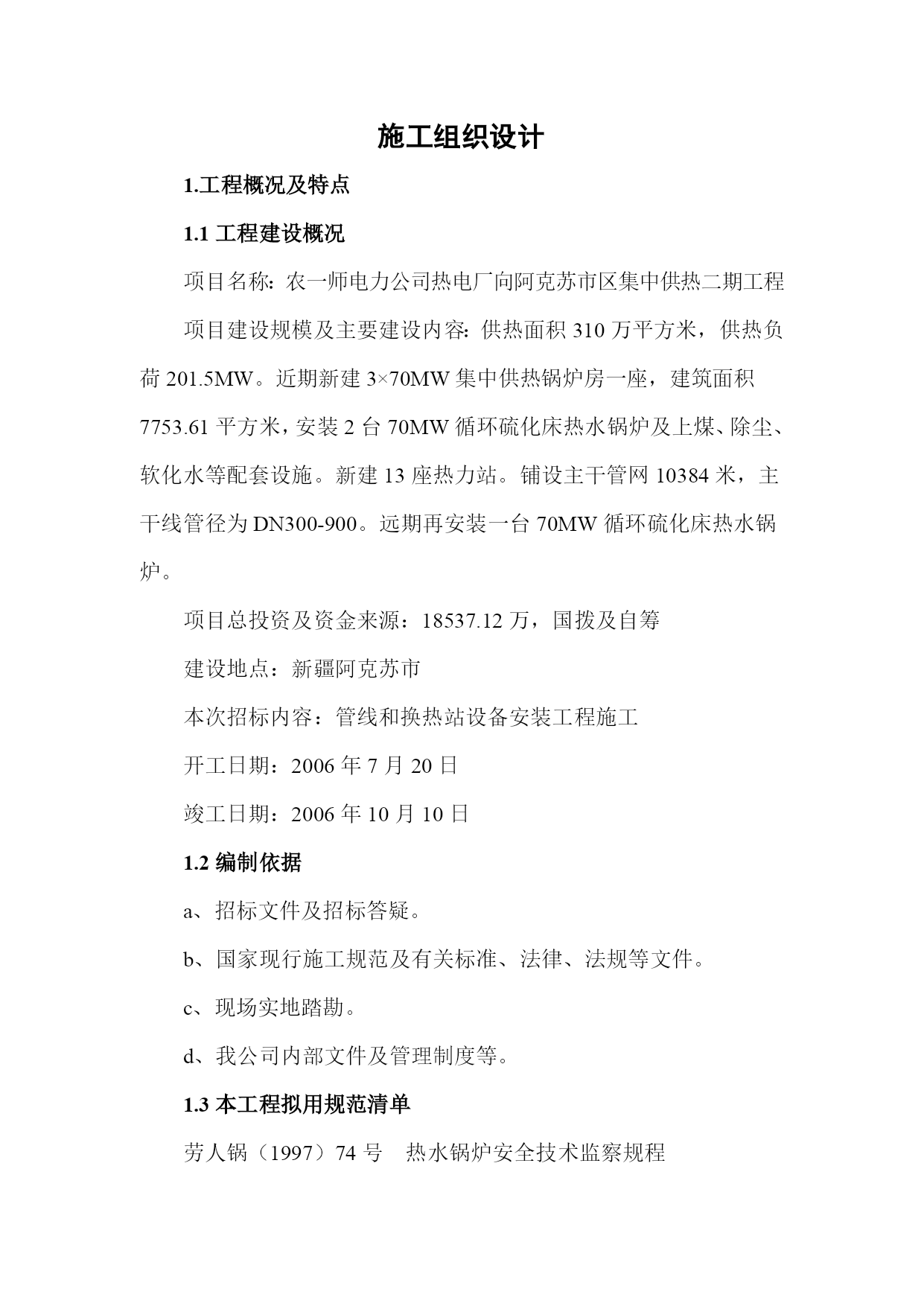

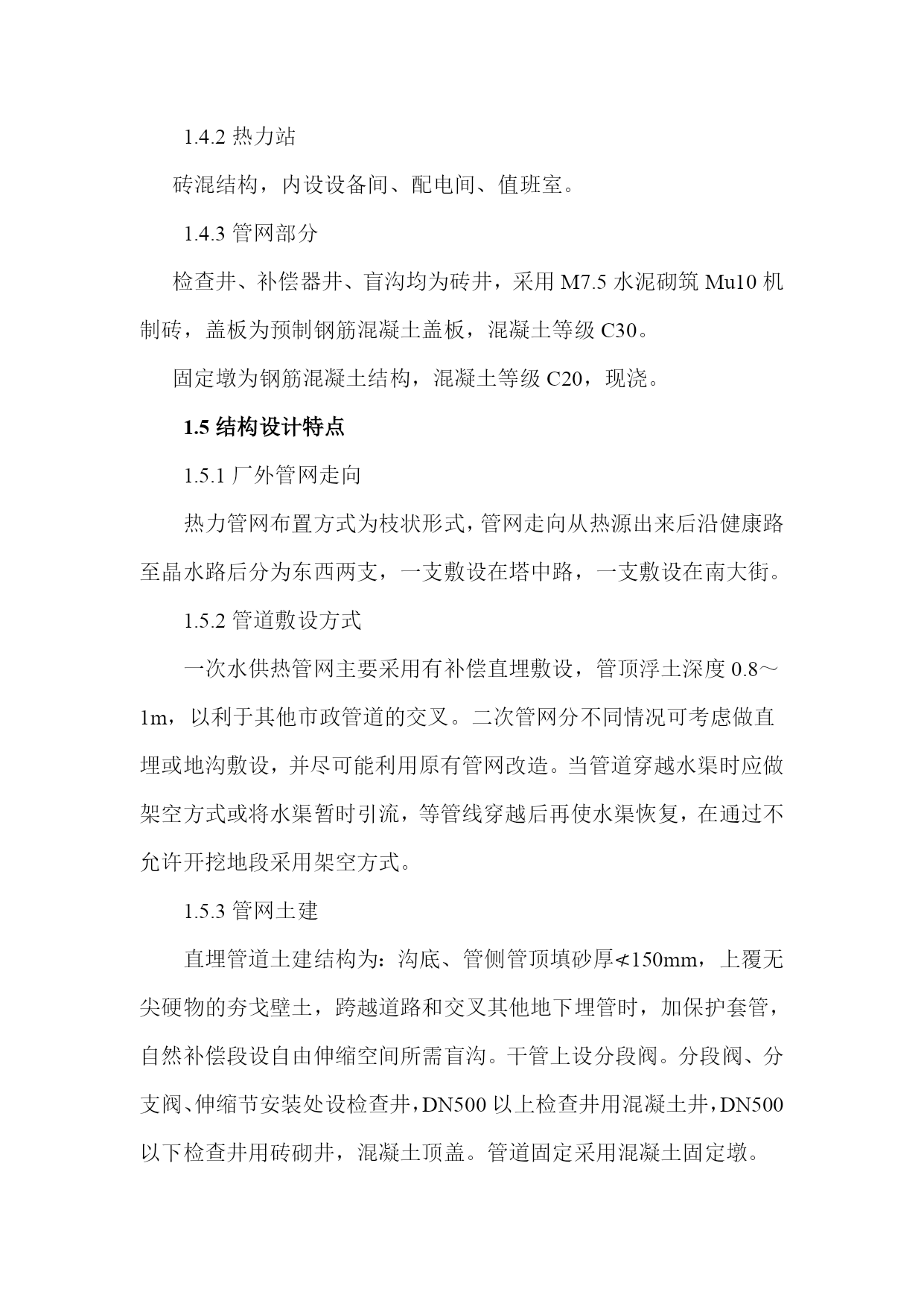

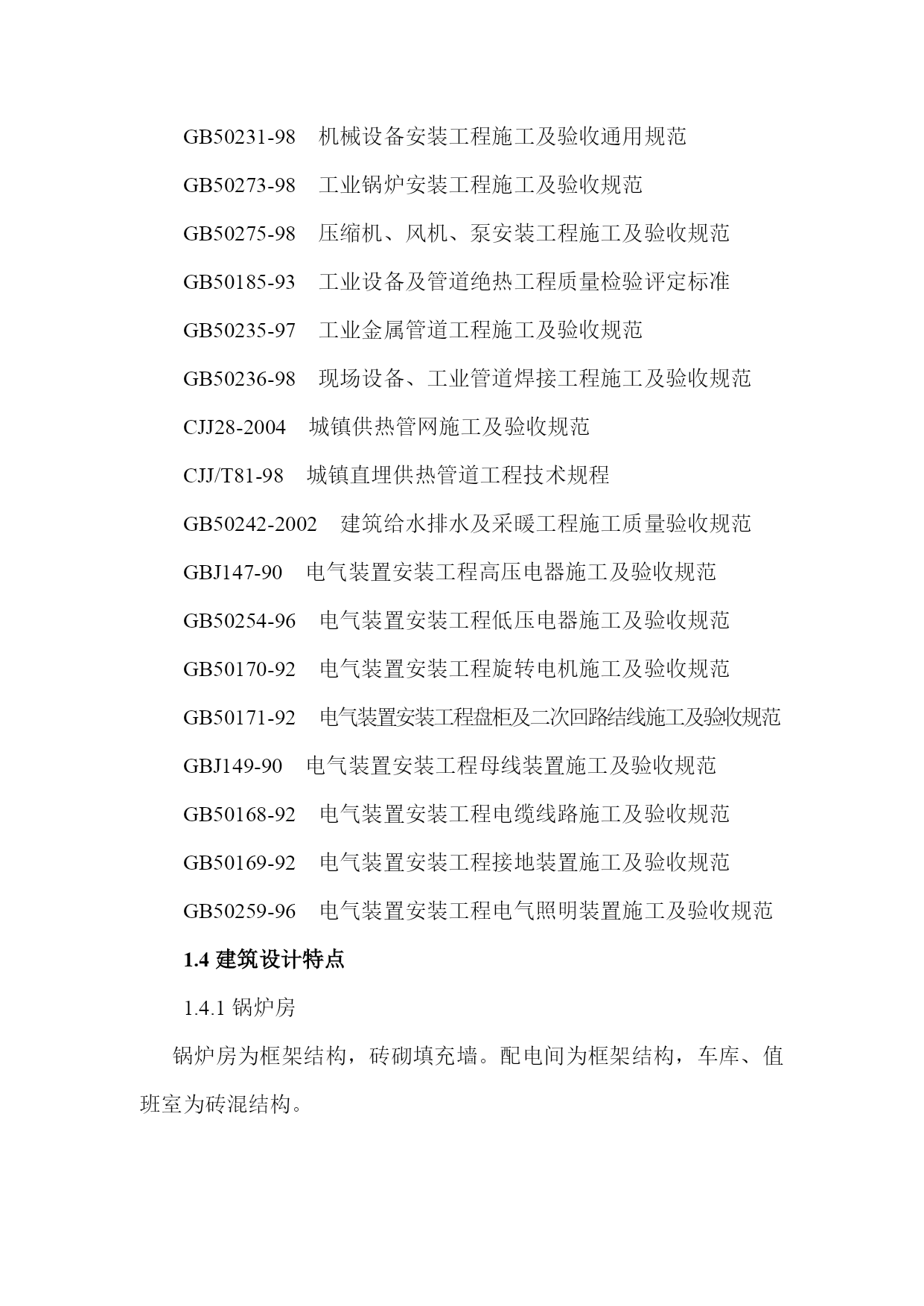

施工组织设计1.工程概况及特点1.1工程建设概况项目名称：农一师电力公司热电厂向阿克苏市区集中供热二期工程项目建设规模及主要建设内容：供热面积310万平方米，供热负荷201.5MW。近期新建3×70MW集中供热锅炉房一座，建筑面积7753.61平方米，安装2台70MW循环硫化床热水锅炉及上煤、除尘、软化水等配套设施。新建13座热力站。铺设主干管网10384米，主干线管径为DN300-900。远期再安装一台70MW循环硫化床热水锅炉。项目总投资及资金来源：18537.12万，国拨及自筹建设地点：新疆阿克苏市本次招标内容：管线和换热站设备安装工程施工开工日期：2006年7月20日竣工日期：2006年10月10日1.2编制依据a、招标文件及招标答疑。b、国家现行施工规范及有关标准、法律、法规等文件。c、现场实地踏勘。d、我公司内部文件及管理制度等。1.3本工程拟用规范清单劳人锅（1997）74号热水锅炉安全技术监察规程GB50231-98机械设备安装工程施工及验收通用规范GB50273-98工业锅炉安装工程施工及验收规范GB50275-98压缩机、风机、泵安装工程施工及验收规范GB50185-93工业设备及管道绝热工程质量检验评定标准GB50235-97工业金属管道工程施工及验收规范GB50236-98现场设备、工业管道焊接工程施工及验收规范CJJ28-2004城镇供热管网施工及验收规范CJJ/T81-98城镇直埋供热管道工程技术规程GB50242-2002建筑给水排水及采暖工程施工质量验收规范GBJ147-90电气装置安装工程高压电器施工及验收规范GB50254-96电气装置安装工程低压电器施工及验收规范GB50170-92电气装置安装工程旋转电机施工及验收规范GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范GBJ149-90电气装置安装工程母线装置施工及验收规范GB50168-92电气装置安装工程电缆线路施工及验收规范GB50169-92电气装置安装工程接地装置施工及验收规范GB50259-96电气装置安装工程电气照明装置施工及验收规范1.4建筑设计特点1.4.1锅炉房锅炉房为框架结构，砖砌填充墙。配电间为框架结构，车库、值班室为砖混结构。1.4.2热力站砖混结构，内设设备间、配电间、值班室。1.4.3管网部分检查井、补偿器井、盲沟均为砖井，采用M7.5水泥砌筑Mu10机制砖，盖板为预制钢筋混凝土盖板，混凝土等级C30。固定墩为钢筋混凝土结构，混凝土等级C20，现浇。1.5结构设计特点1.5.1厂外管网走向热力管网布置方式为枝状形式，管网走向从热源出来后沿健康路至晶水路后分为东西两支，一支敷设在塔中路，一支敷设在南大街。1.5.2管道敷设方式一次水供热管网主要采用有补偿直埋敷设，管顶浮土深度0.8～1m，以利于其他市政管道的交叉。二次管网分不同情况可考虑做直埋或地沟敷设，并尽可能利用原有管网改造。当管道穿越水渠时应做架空方式或将水渠暂时引流，等管线穿越后再使水渠恢复，在通过不允许开挖地段采用架空方式。1.5.3管网土建直埋管道土建结构为：沟底、管侧管顶填砂厚≮150mm，上覆无尖硬物的夯戈壁土，跨越道路和交叉其他地下埋管时，加保护套管，自然补偿段设自由伸缩空间所需盲沟。干管上设分段阀。分段阀、分支阀、伸缩节安装处设检查井，DN500以上检查井用混凝土井，DN500以下检查井用砖砌井，混凝土顶盖。管道固定采用混凝土固定墩。1.5.4热力站热力站内设板式换热器、循环泵、补水泵、全自动钠离子交换器、软化水箱、除污器、补水泵变频器，其他详见设备清单。1.6设备安装设计特点1.6.1管材管材D920～D219采用螺旋焊管，DN≤200管道采用无缝钢管，DN<50采用普通电焊钢管。1.6.2阀门管道分段阀门均采用蝶阀，放水阀、放气阀采用截止阀。1.6.3补偿器管道的热补偿：架空敷设的管道采用自然补偿或波纹补偿，直埋补偿采用波纹补偿或套筒补偿。1.6.4保温一次供水管均采用硬聚乙烯外套聚氨酯保温。由投标人提供的的设备、材料按国际标准、国标、部标或专业标准制造；非标准设备、材料按甲方提供的图纸制造；质量标准按照国家有关规定及合同约定进行验收。所有由投标人提供的货物均应由具有生产制造资格的企业提供，实行强制质量认证的设备、原材料应由通过国家质量认证中心认证的生产制造商提供，并应提交齐全的证明文件，并由投标人负总的责任。1.7工程施工特点本工程系集中供热二期工程管线和换热站设备安装工程，具有以下主要特点：a、该工程管道全部敷设在市区道路下，施工时需要开挖路面，其中晶水路两旁还有草坪，地下管线和构筑物较多
