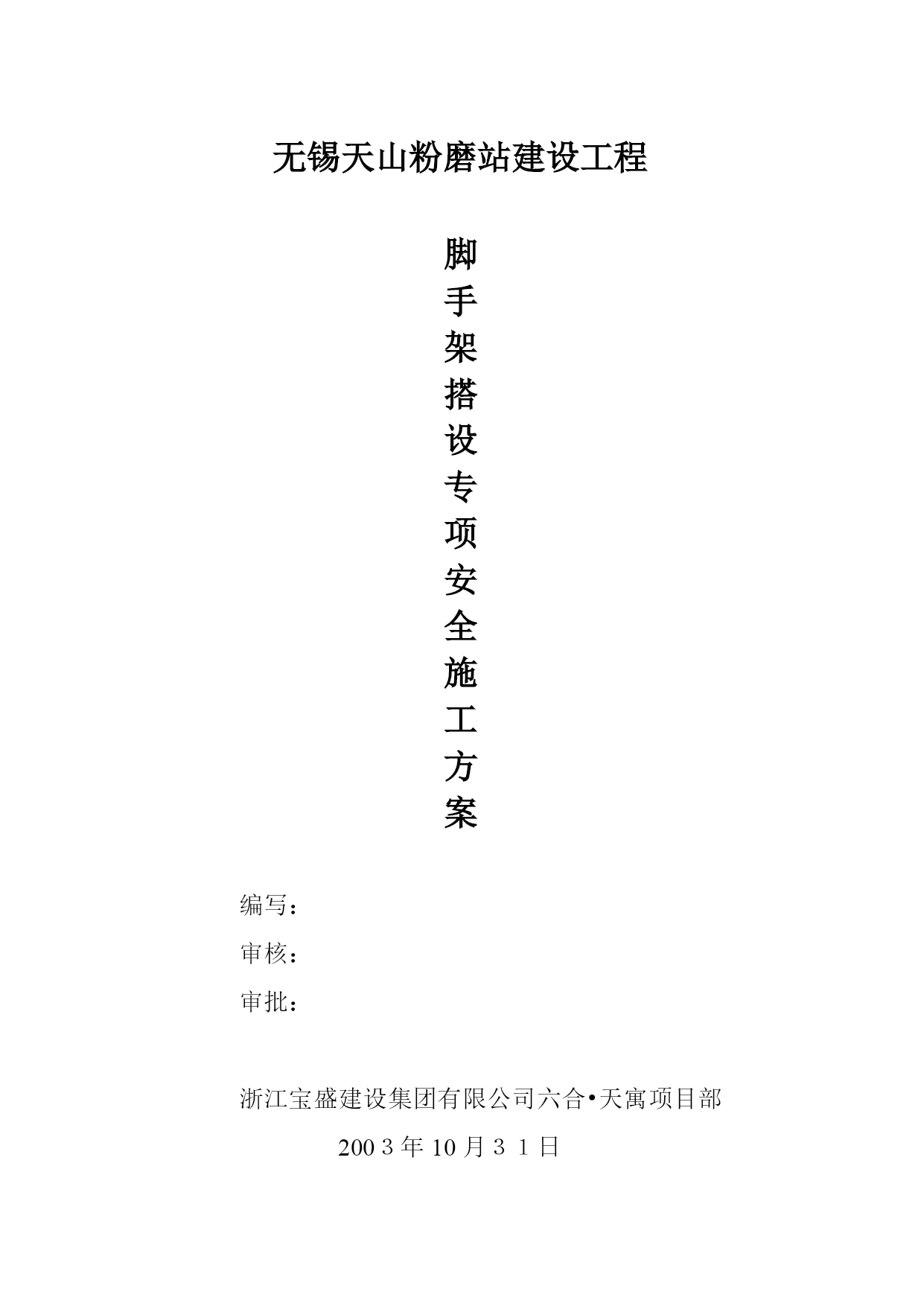

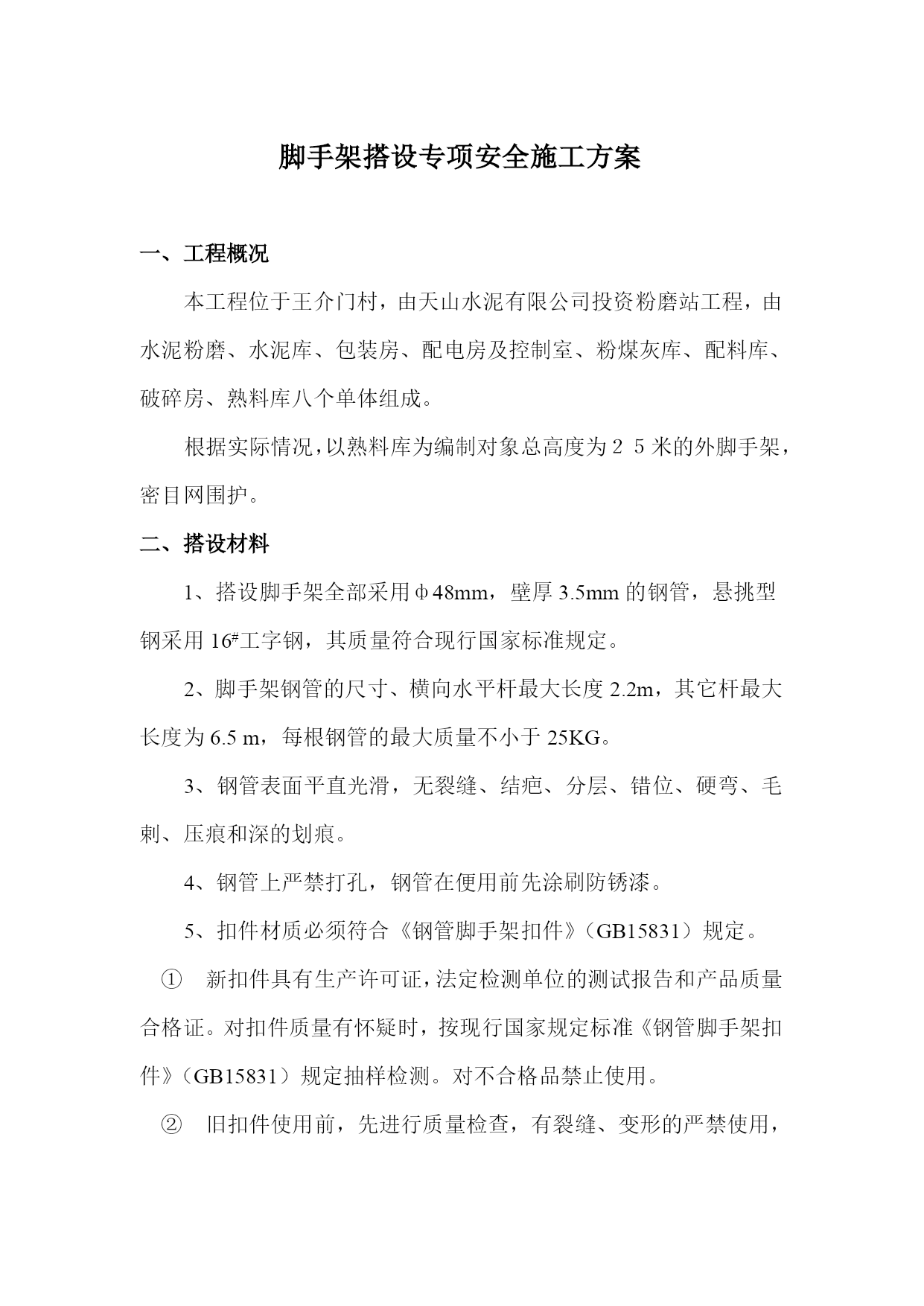

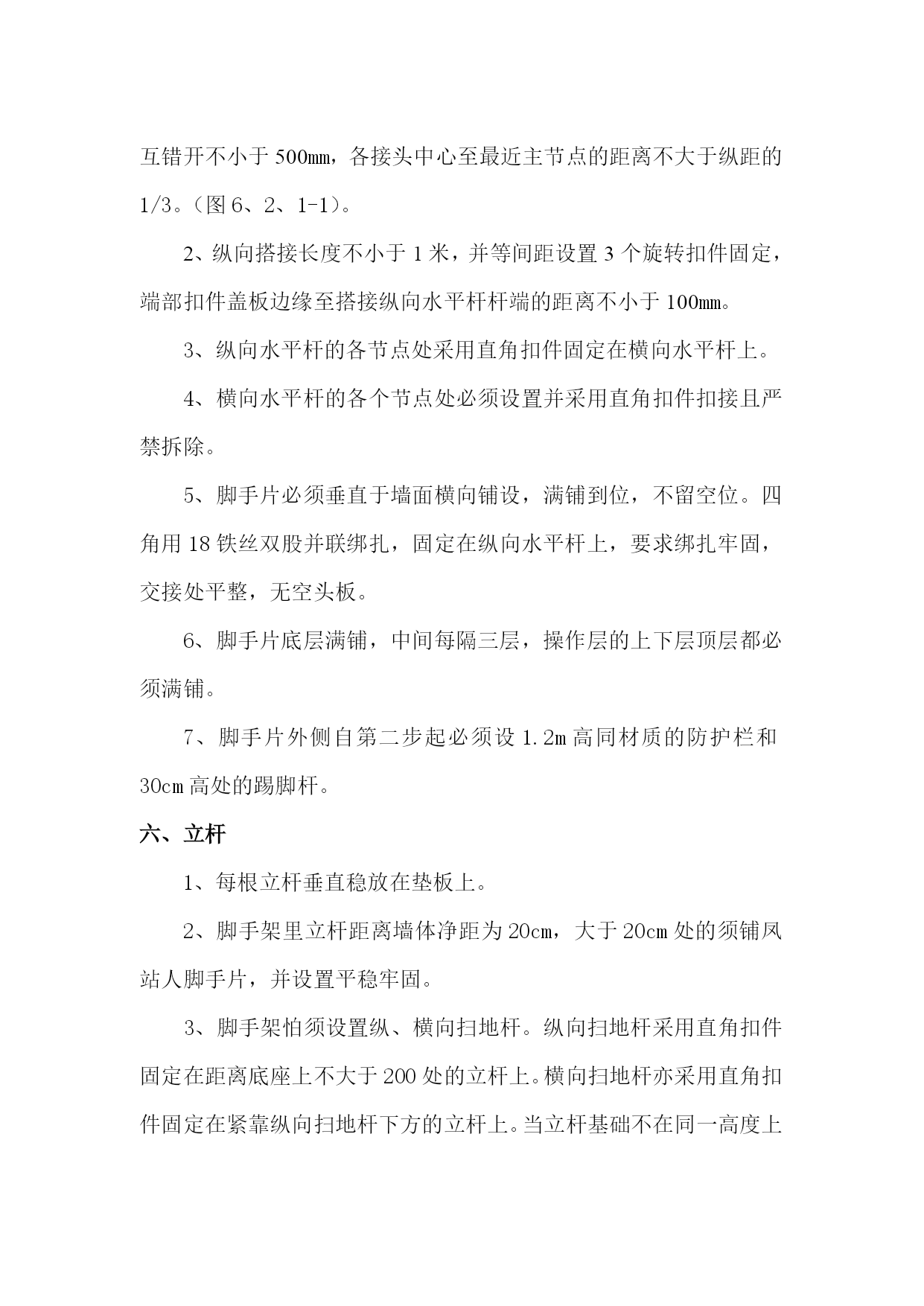

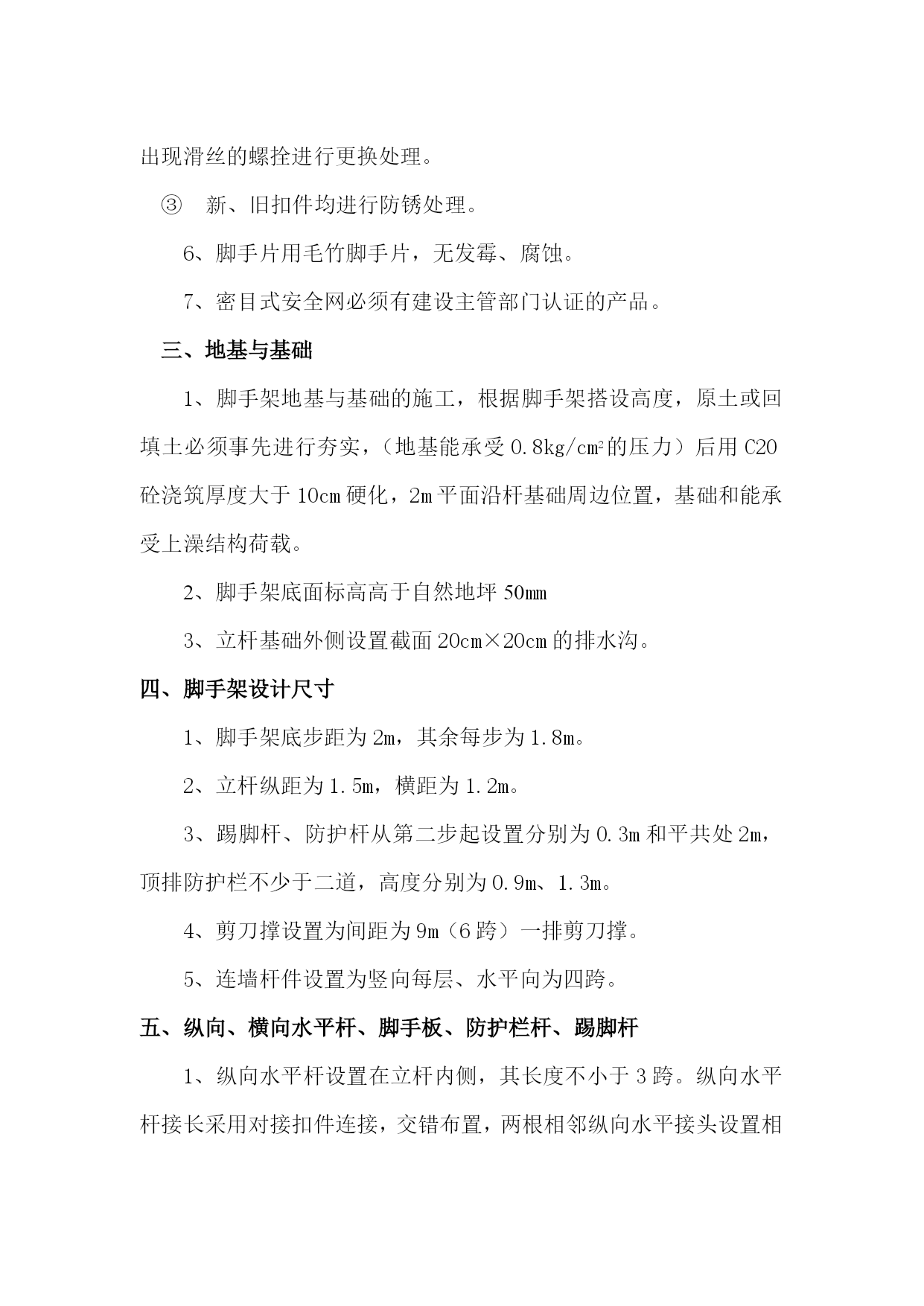

无锡天山粉磨站建设工程脚手架搭设专项安全施工方案编写：审核：审批：浙江宝盛建设集团有限公司六合•天寓项目部200３年10月３１日脚手架搭设专项安全施工方案一、工程概况本工程位于王介门村，由天山水泥有限公司投资粉磨站工程，由水泥粉磨、水泥库、包装房、配电房及控制室、粉煤灰库、配料库、破碎房、熟料库八个单体组成。根据实际情况，以熟料库为编制对象总高度为２５米的外脚手架，密目网围护。二、搭设材料1、搭设脚手架全部采用ф48mm，壁厚3.5mm的钢管，悬挑型钢采用16#工字钢，其质量符合现行国家标准规定。2、脚手架钢管的尺寸、横向水平杆最大长度2.2m，其它杆最大长度为6.5m，每根钢管的最大质量不小于25KG。3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时，按现行国家规定标准《钢管脚手架扣件》（GB15831）规定抽样检测。对不合格品禁止使用。旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。新、旧扣件均进行防锈处理。6、脚手片用毛竹脚手片，无发霉、腐蚀。7、密目式安全网必须有建设主管部门认证的产品。三、地基与基础1、脚手架地基与基础的施工，根据脚手架搭设高度，原土或回填土必须事先进行夯实，（地基能承受0.8kg/cm2的压力）后用C20砼浇筑厚度大于10cm硬化，2m平面沿杆基础周边位置，基础和能承受上澡结构荷载。2、脚手架底面标高高于自然地坪50mm3、立杆基础外侧设置截面20cm×20cm的排水沟。四、脚手架设计尺寸1、脚手架底步距为2m，其余每步为1.8m。2、立杆纵距为1.5m，横距为1.2m。3、踢脚杆、防护杆从第二步起设置分别为0.3m和平共处2m，顶排防护栏不少于二道，高度分别为0.9m、1.3m。4、剪刀撑设置为间距为9m（6跨）一排剪刀撑。5、连墙杆件设置为竖向每层、水平向为四跨。五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆1、纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长采用对接扣件连接，交错布置，两根相邻纵向水平接头设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。（图6、2、1-1）。2、纵向搭接长度不小于1米，并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。5、脚手片必须垂直于墙面横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎，固定在纵向水平杆上，要求绑扎牢固，交接处平整，无空头板。6、脚手片底层满铺，中间每隔三层，操作层的上下层顶层都必须满铺。7、脚手片外侧自第二步起必须设1.2m高同材质的防护栏和30cm高处的踢脚杆。六、立杆1、每根立杆垂直稳放在垫板上。2、脚手架里立杆距离墙体净距为20cm，大于20cm处的须铺凤站人脚手片，并设置平稳牢固。3、脚手架怕须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距离底座上不大于200处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定，高低差不小于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm。（图6.3.2）。4、立杆必须用连墙件与建筑物可靠连接。5、立杆接长除顶层步可采用搭接外，其余各层各步接头必须用①、对接扣件连接。对接、搭接均须符合下列规定。立杆上的对接扣件交错布置，两根相邻立杆的接头相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500，各接头中心至主节点的距离不大于步距的1/3。②、搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm.七、连墙件连墙件数量的设置，坚向间距为每层，横向间距为4跨。连墙件的布置；宜靠近主节点设置，偏离主节点的距离不应大于300mm。应从底层第一步纵向水平杆处开始设置。宜优先采用菱形布置，也可采用方形，矩形布置。一字型、开口型脚手架的两端必须设连墙杆，连墙件的垂直距不应大于建筑物的层高，并不应大于4m（2步）。采用刚性连墙件与建筑物可靠连接，可采用Φ12钢筋预埋或砼中，钢筋与钢管焊接配合使用的附墙连接方式。八、门洞１、脚手架北京时
