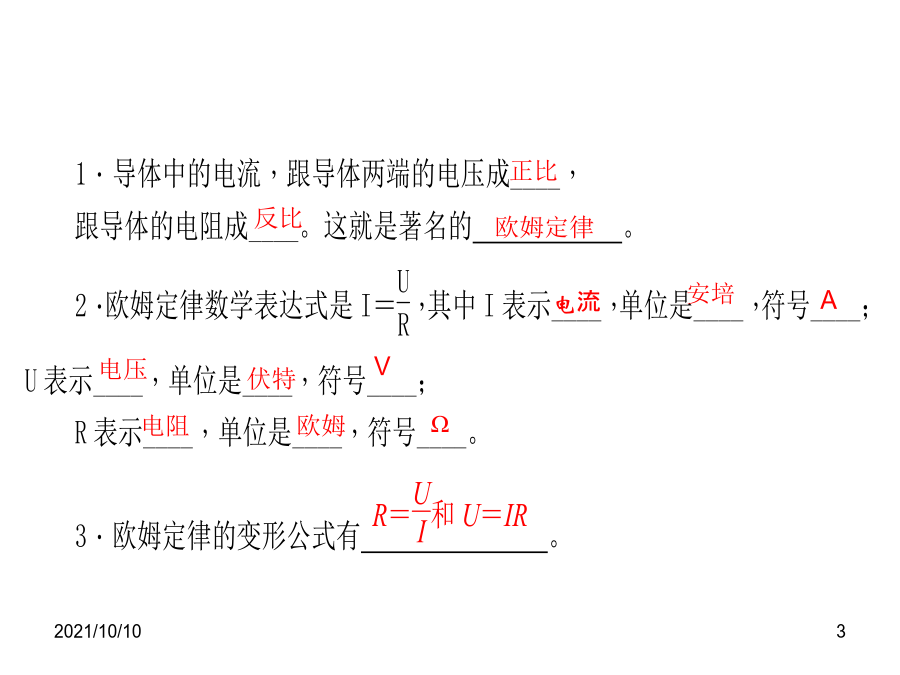

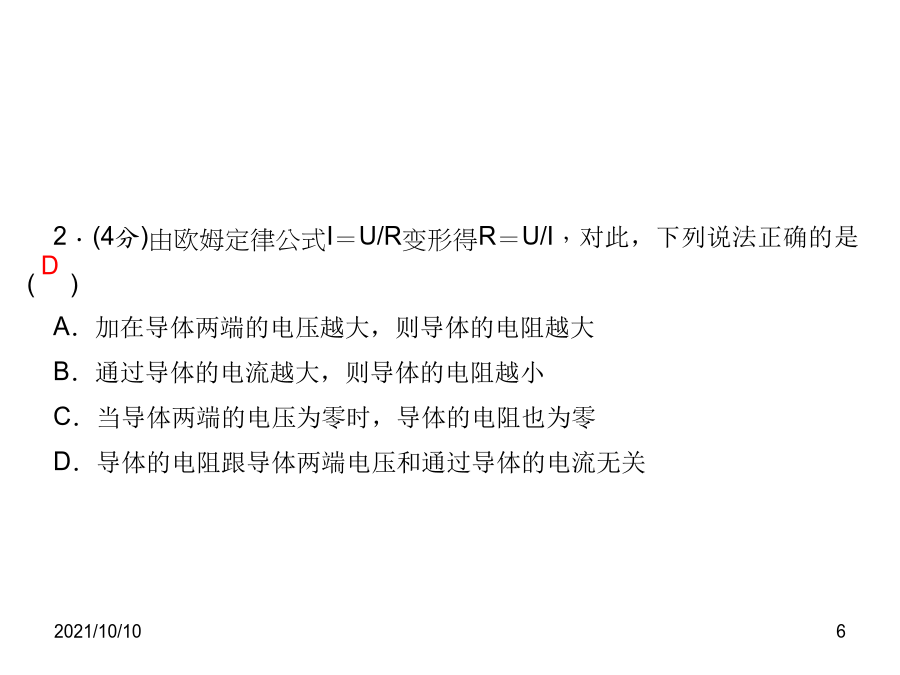

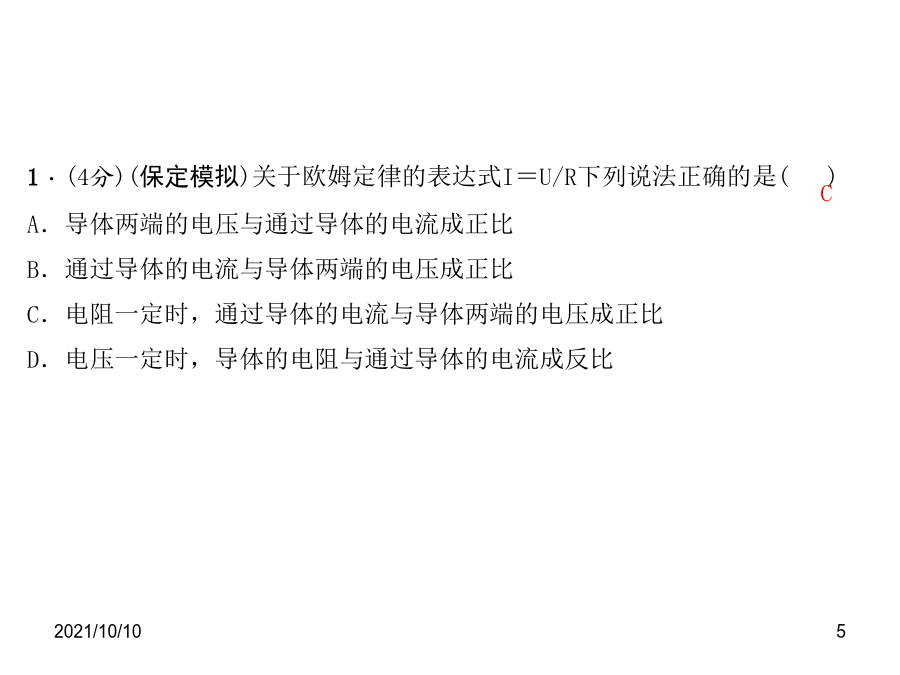

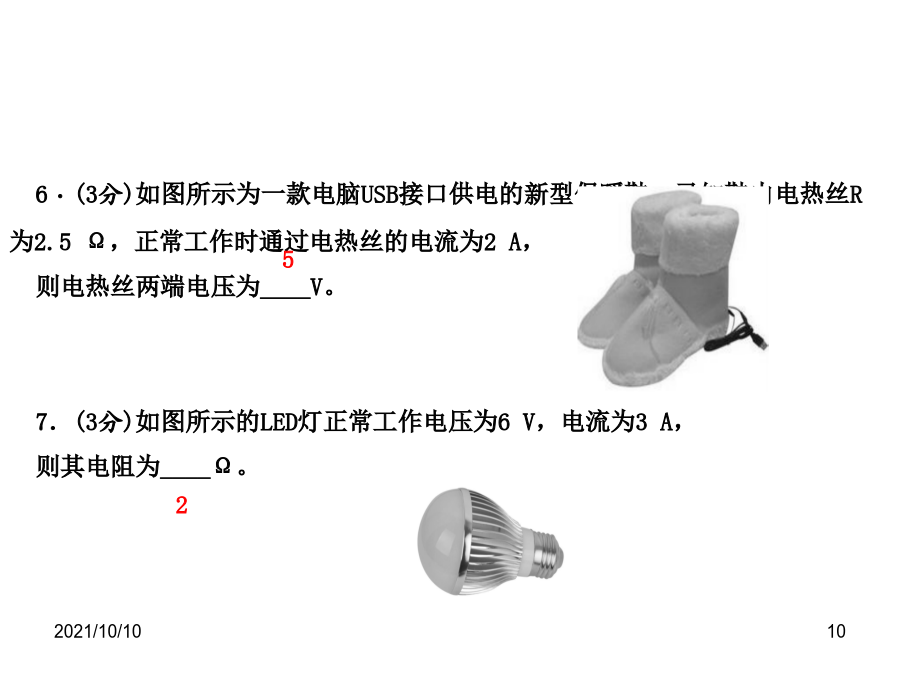

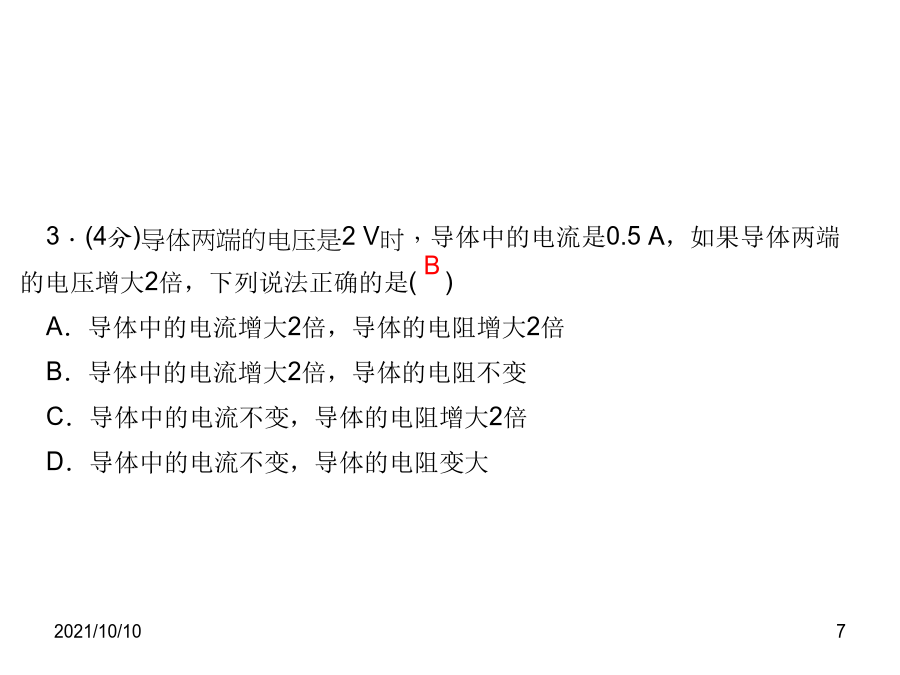

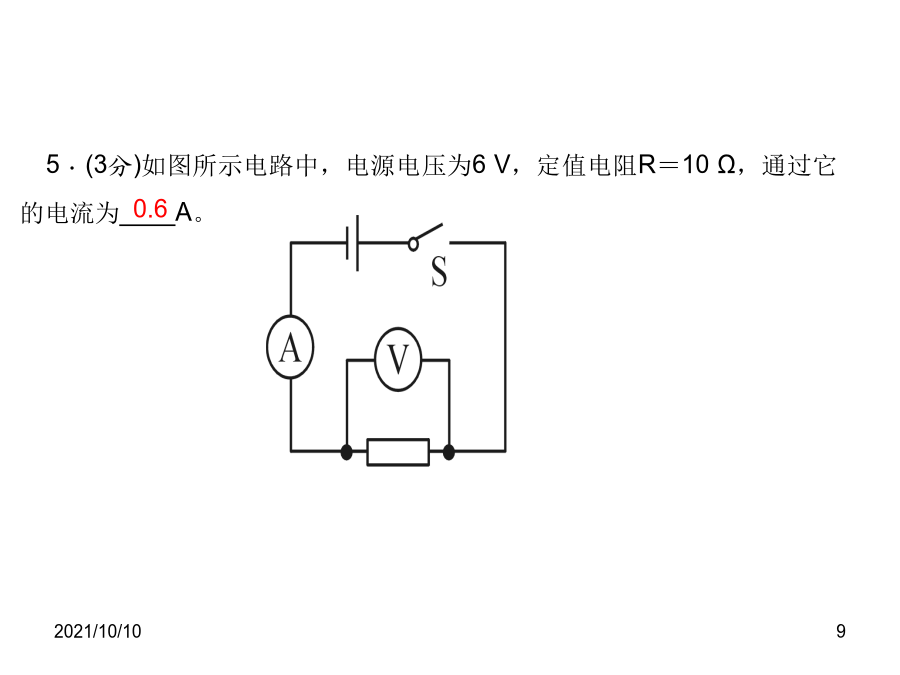

第十七章欧姆定律2021/10/10正比2021/10/101．(4分)(保定模拟)关于欧姆定律的表达式I＝U/R下列说法正确的是()A．导体两端的电压与通过导体的电流成正比B．通过导体的电流与导体两端的电压成正比C．电阻一定时，通过导体的电流与导体两端的电压成正比D．电压一定时，导体的电阻与通过导体的电流成反比2．(4分)由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是()A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端电压和通过导体的电流无关3．(4分)导体两端的电压是2V时，导体中的电流是0.5A，如果导体两端的电压增大2倍，下列说法正确的是()A．导体中的电流增大2倍，导体的电阻增大2倍B．导体中的电流增大2倍，导体的电阻不变C．导体中的电流不变，导体的电阻增大2倍D．导体中的电流不变，导体的电阻变大欧姆5．(3分)如图所示电路中，电源电压为6V，定值电阻R＝10Ω，通过它的电流为____A。6．(3分)如图所示为一款电脑USB接口供电的新型保暖鞋，已知鞋内电热丝R为2.5Ω，正常工作时通过电热丝的电流为2A，则电热丝两端电压为____V。7．(3分)如图所示的LED灯正常工作电压为6V，电流为3A，则其电阻为____Ω。8．(6分)某导体两端的电压为3V时，通过它的电流为100mA，这个导体的电阻为____Ω，现将该导体接在电压为6V的电源两端，应选用(选填“0～0.6A”或“0～3A”)量程的电流表来测量导体中的电流。9．(桂林中考)甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙。10．(6分)(郴州中考)如图所示，电源电压为9V且保持不变，R1＝30Ω，闭合开关后，电压表示数为3V，则电阻R1两端的电压为____V，电流表的示数为____A。11．(5分)如图所示是电热“暖手宝”，它利用三节干电池串联供电，发热时间长，深受广大用户喜爱，则：(1)“暖手宝”工作时电压为多少伏？(2)已知“暖手宝”的电阻为2Ω，则其工作电流为多大？2021/10/1012．(5分)如图所示，电路中电流为0.2A，如果给原来的电池再串联一节相同电池，那么电路中的电流变为()A．0.8AB．0.4AC．0.2AD．0.1A13．(5分)在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知()A．甲导体的电阻为10ΩB．乙导体的电阻为5ΩC．甲导体两端电压为3V时，通过甲导体的电流为0.3AD．通过乙导体的电流为0.2A时，乙导体两端电压为2V14．(5分)如图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10V。下列叙述不正确的是()A．R1和R2并联B．R2阻值为20ΩC．R1两端电压为10VD．电流表A的示数为1.0A15．(5分)如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是()A．0.3AB．0.5AC．0.6AD．0.2A16．(5分)(长春中考)如图所示的装置中，R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个漂在油面上的浮子。小明想在此装置中接入一块电压表，使油量增加时电压表示数变大。电压表应并联连接在图中的()A．AC之间B．CD之间C．AD之间D．AO之间17．(5分)有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是()A．5∶3B．10∶3C．3∶5D．8∶1518．(5分)(巴中中考)如图所示是甲、乙两电阻的电流与电压关系图象，由图可得乙的电阻阻值是____Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝____。19．(5分)(云南中考)如图所示的电路，电源电压为12V且保持不变，当开关S、S1都闭合，滑动变阻器滑片P置于中点时，电流表示数为1.5A，电阻R＝____Ω。此时断开S1，电流表示数变为0.6A，则滑动变阻器的最大电阻为____Ω。2021/10/1020．(10分)(泰安中考)在相距100km的甲、乙两地间沿直线架设两条输电线。输电线的电阻与其长度成正比。若输电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接ab时，电流表的示数为0.3A；将测量
