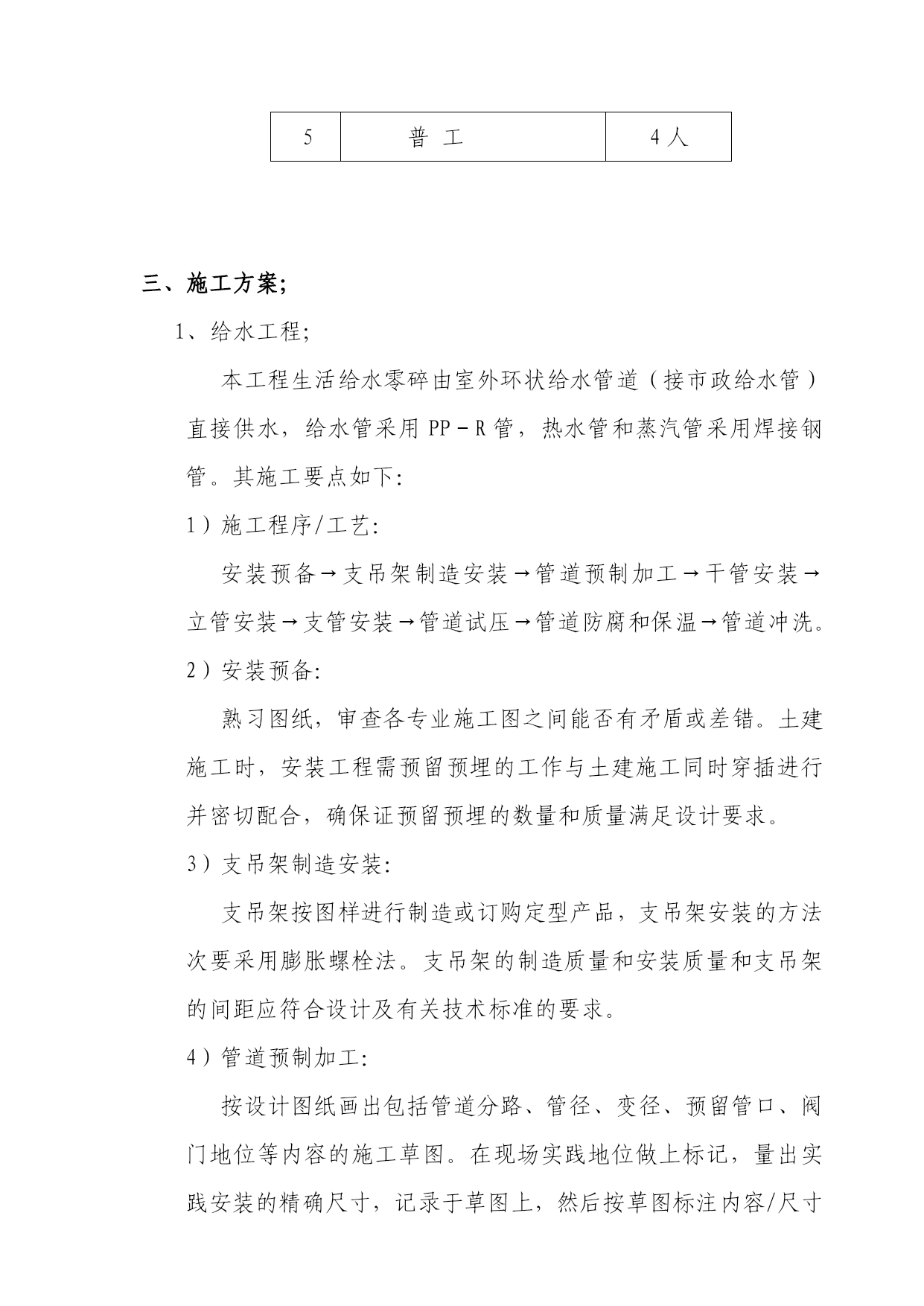

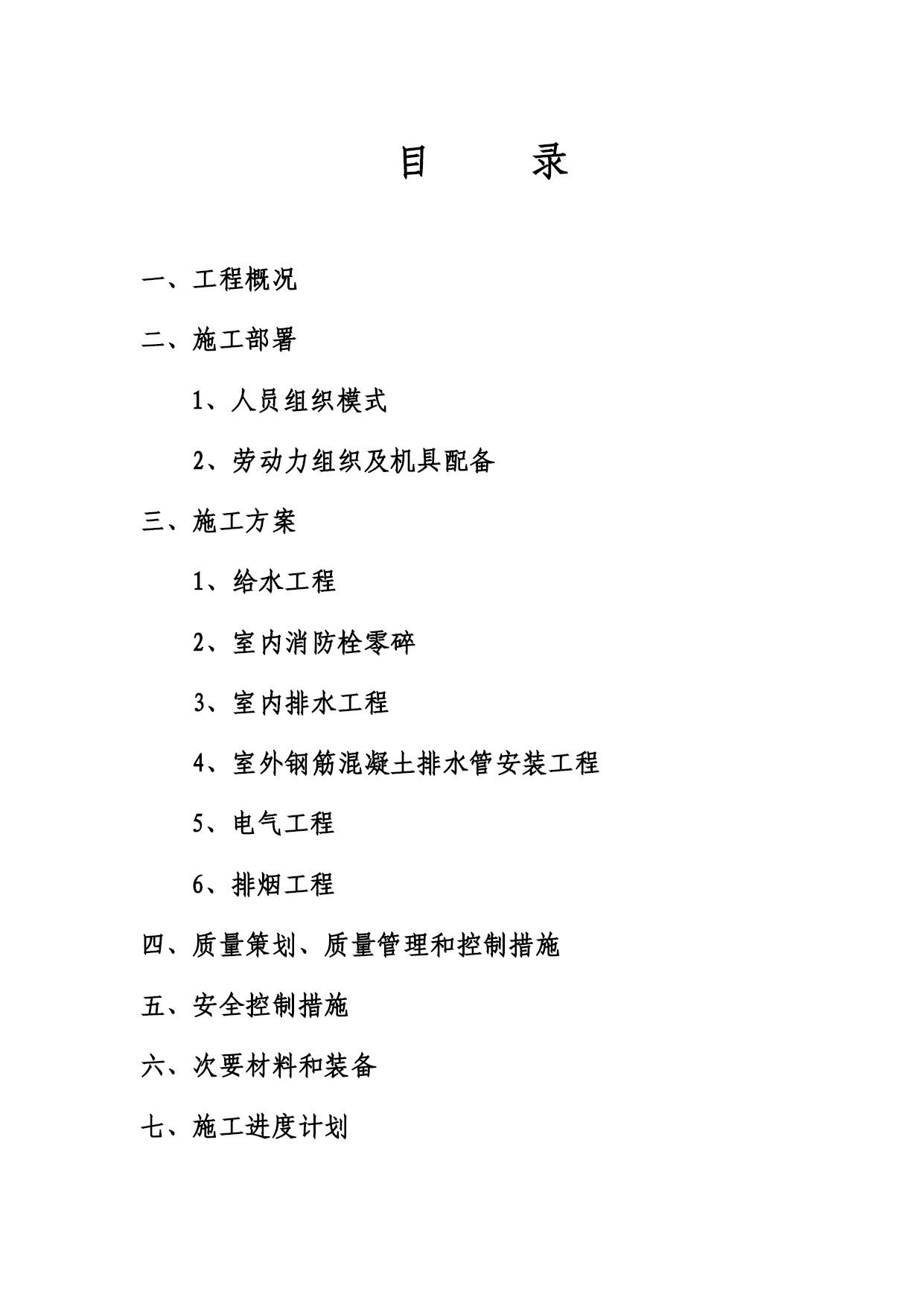

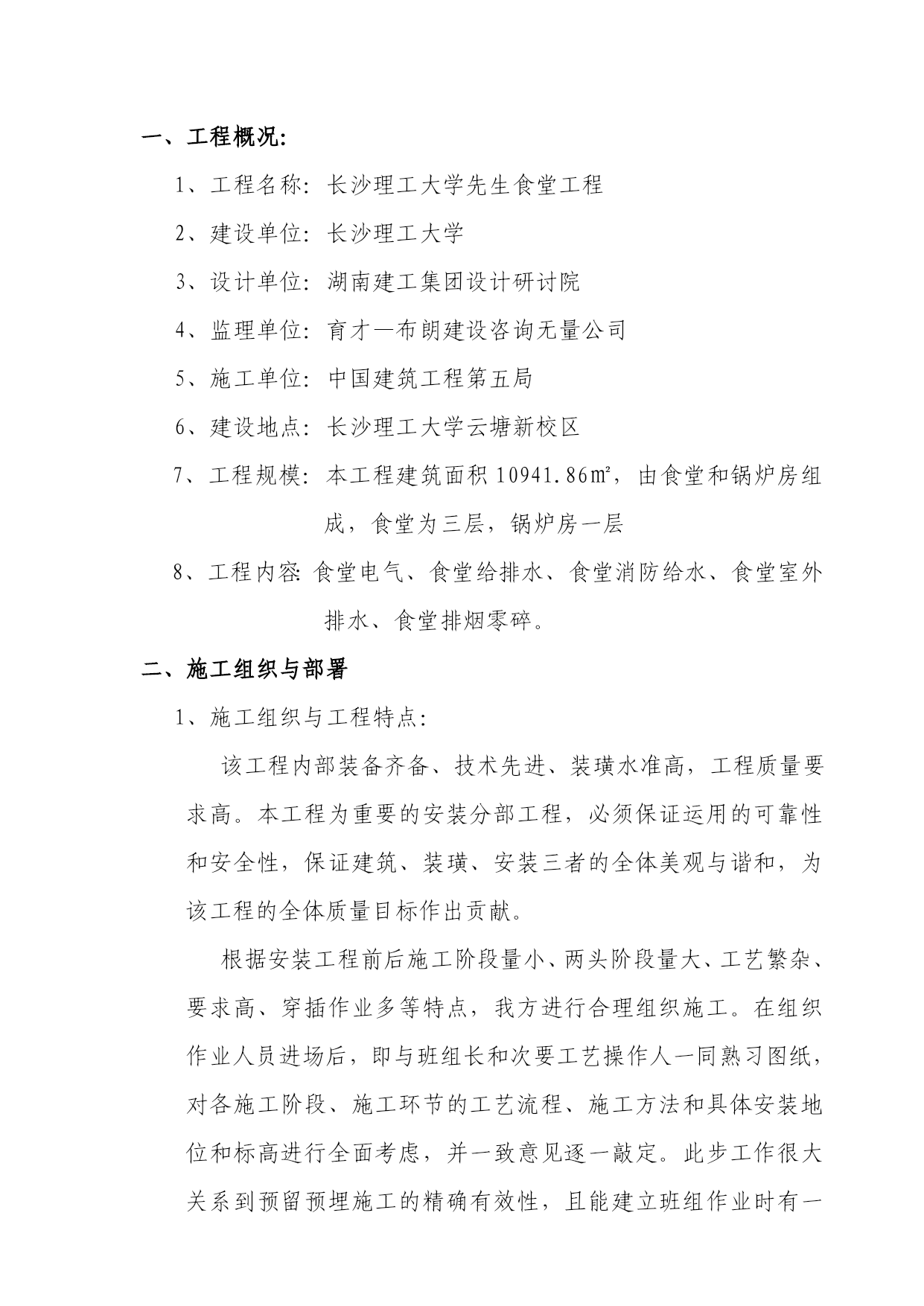

目录一、工程概况二、施工部署1、人员组织模式2、劳动力组织及机具配备三、施工方案1、给水工程2、室内消防栓零碎3、室内排水工程4、室外钢筋混凝土排水管安装工程5、电气工程6、排烟工程四、质量策划、质量管理和控制措施五、安全控制措施六、次要材料和装备七、施工进度计划一、工程概况：1、工程名称：长沙理工大学先生食堂工程2、建设单位：长沙理工大学3、设计单位：湖南建工集团设计研讨院4、监理单位：育才—布朗建设咨询无量公司5、施工单位：中国建筑工程第五局6、建设地点：长沙理工大学云塘新校区7、工程规模：本工程建筑面积10941.86㎡，由食堂和锅炉房组成，食堂为三层，锅炉房一层8、工程内容：食堂电气、食堂给排水、食堂消防给水、食堂室外排水、食堂排烟零碎。二、施工组织与部署1、施工组织与工程特点：该工程内部装备齐备、技术先进、装璜水准高，工程质量要求高。本工程为重要的安装分部工程，必须保证运用的可靠性和安全性，保证建筑、装璜、安装三者的全体美观与谐和，为该工程的全体质量目标作出贡献。根据安装工程前后施工阶段量小、两头阶段量大、工艺繁杂、要求高、穿插作业多等特点，我方进行合理组织施工。在组织作业人员进场后，即与班组长和次要工艺操作人一同熟习图纸，对各施工阶段、施工环节的工艺流程、施工方法和具体安装地位和标高进行全面考虑，并一致意见逐一敲定。此步工作很大关系到预留预埋施工的精确有效性，且能建立班组作业时有一清晰思绪。工程施工时，在预留预埋阶段，紧随土建施工进度，进行穿插施工。在安装阶段，合理安排作业段、作业面，并根据不同工序，安排不同作业工夫，进行流水施工作业。做到各施工工序衔接合理，施工紧凑、有序。2、人员组织模式：3、次要施工装备及机具需用计划表序号名称规格型号单位数量1焊接工具套12气割工具套13砂轮切割机Y90L—2台14台钻Z516—2A台15手电钻JIZ-SD05-13A台16电锤ZIC-HK01-26台27合缝机台18拉铆枪台29手剪把210线坠个211划规个212划针个213程度尺把214钢卷尺5M把515钢直尺把216管钳各型号套217铁锤4磅把518木锤把519角尺把24、劳力需用计划表序号工种数量1管工10人2电工10人3透风工（包括风管制造）10人4焊工3人5普工4人三、施工方案；1、给水工程；本工程生活给水零碎由室外环状给水管道（接市政给水管）直接供水，给水管采用PP－R管，热水管和蒸汽管采用焊接钢管。其施工要点如下：1）施工程序/工艺：安装预备→支吊架制造安装→管道预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。2）安装预备：熟习图纸，审查各专业施工图之间能否有矛盾或差错。土建施工时，安装工程需预留预埋的工作与土建施工同时穿插进行并密切配合，确保证预留预埋的数量和质量满足设计要求。3）支吊架制造安装：支吊架按图样进行制造或订购定型产品，支吊架安装的方法次要采用膨胀螺栓法。支吊架的制造质量和安装质量和支吊架的间距应符合设计及有关技术标准的要求。4）管道预制加工：按设计图纸画出包括管道分路、管径、变径、预留管口、阀门地位等内容的施工草图。在现场实践地位做上标记，量出实践安装的精确尺寸，记录于草图上，然后按草图标注内容/尺寸进行预制加工并按管段及分组编号，管材切割时，必须使端面垂直于管轴线，切割后应除去切割面的毛边和毛刺。5）干管安装：PP－R给水管切割采用切管器，管连接采用热熔连接。焊接钢管切割采用手锯和切割机，管连接采用丝扣（螺纹）连接。热浸镀锌钢管切割采用手锯和切割机，DN>或等于100的给水管采用卡箍连接，DN<100的给水管采用丝扣连接。PP－R给水管热熔连接前，检查管材和管件的内外壁并清洁管材、管件熔接部位的灰尘和油污。内外壁应光滑、平整、无气泡、裂口、裂纹及明显的痕纹、凹陷。热熔连接连接时，其热熔深度、热熔深度、加工工夫、冷却工夫应满足下表要求。公称外径（mm）热熔深度（mm）加热工夫（S）加工工夫（S）冷却工夫（S）20145432516743322084440211264502218656324246675263010890324010811038.5501510丝扣连接时，应在管端螺纹外面敷上填料（如铅油麻丝、聚四氟乙烯生料带等），用手拧入2～3扣，再用管钳一次装紧（装紧后应留有螺尾），不得倒回。管道连接后，把挤到套管外的填料清除，填料不得挤入管道，以免阻塞管路。管道安装时，应在管道与支架间加衬非金属垫。6）立管安装：对于明装立管，每层从上至下一致吊线安装卡件，将预制好的立管按编号分层排开，按按次安装。对于暗装立管，在竖井内从上至下一致吊线安装卡件，卡件宜设
