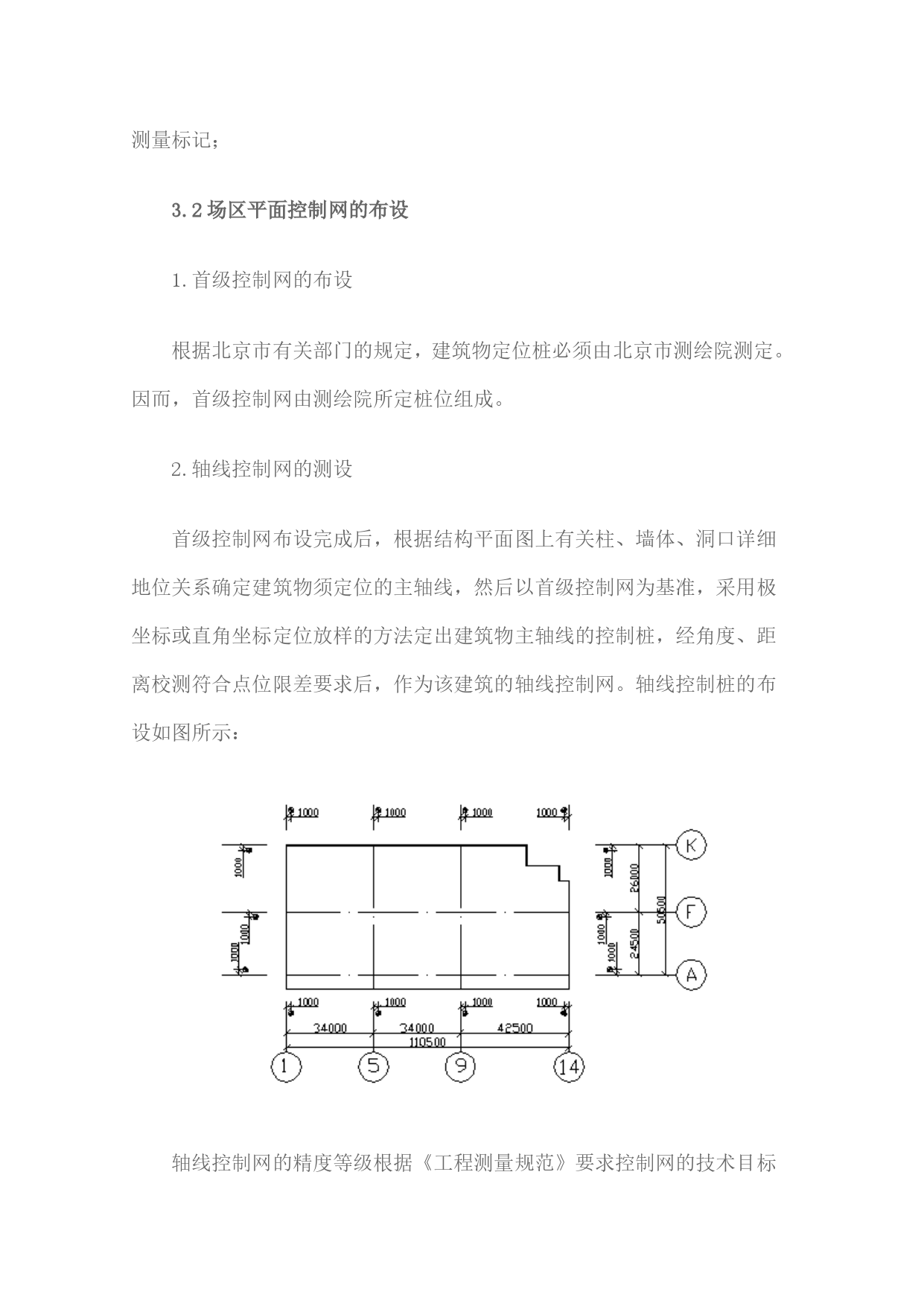

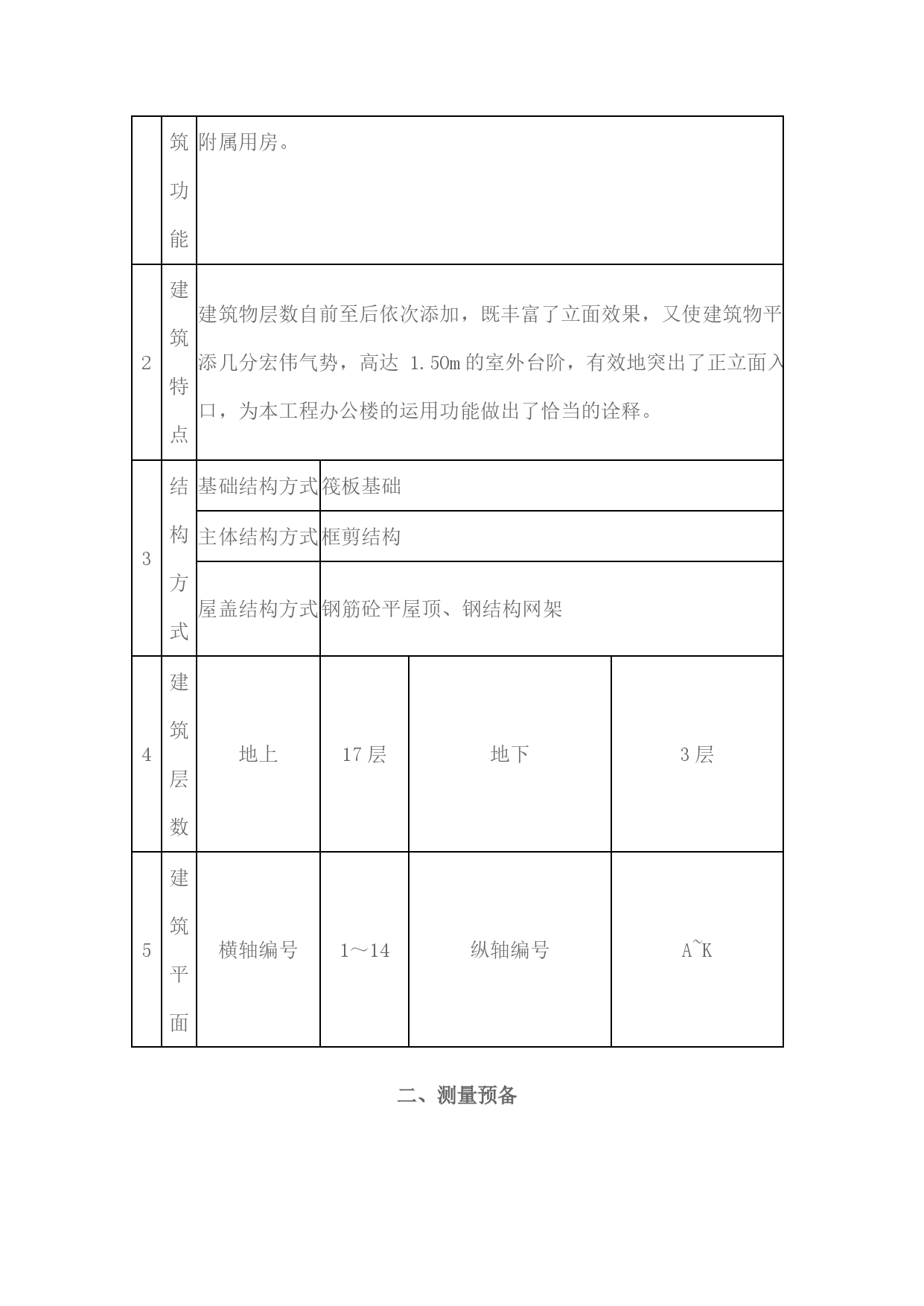

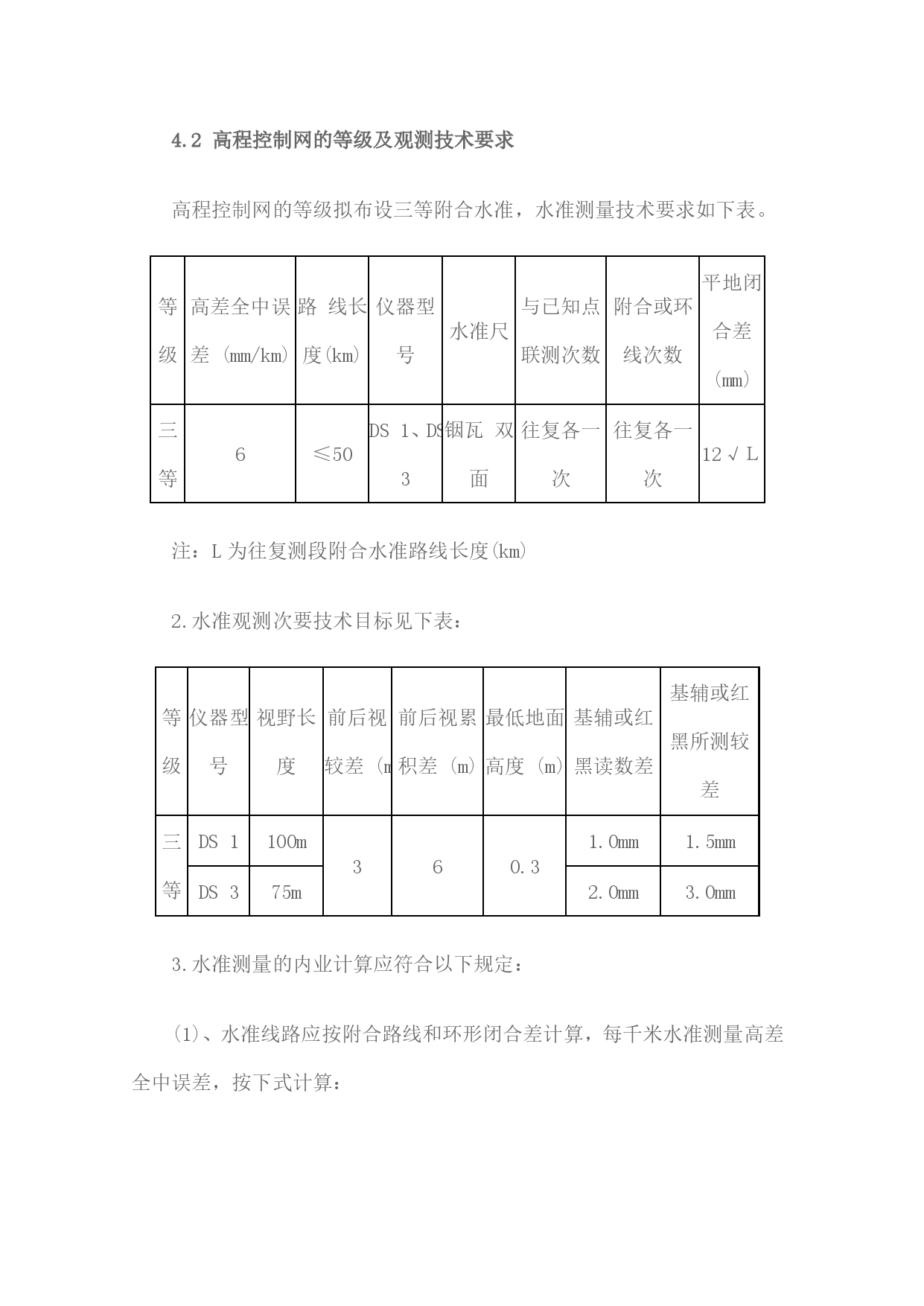

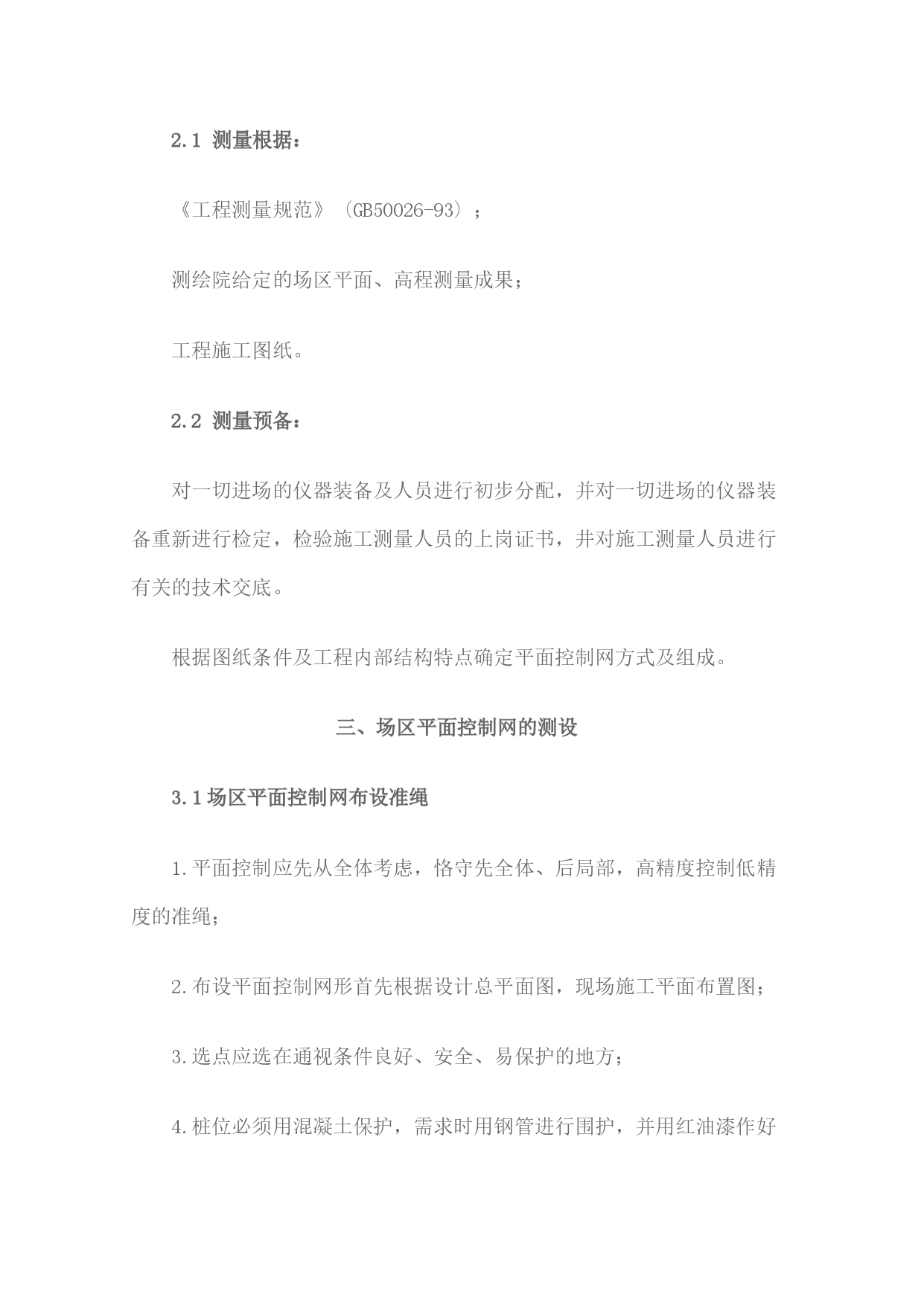

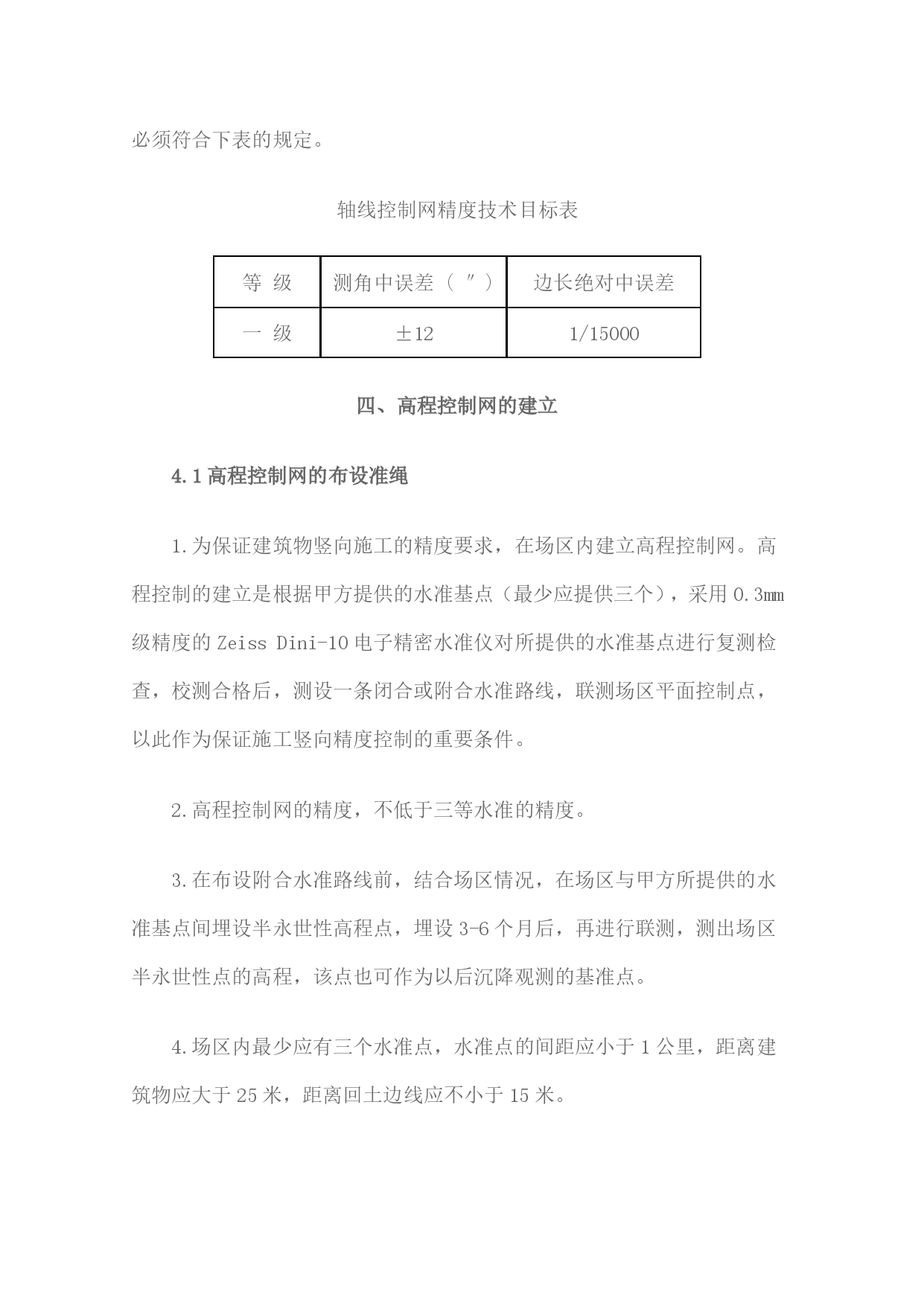

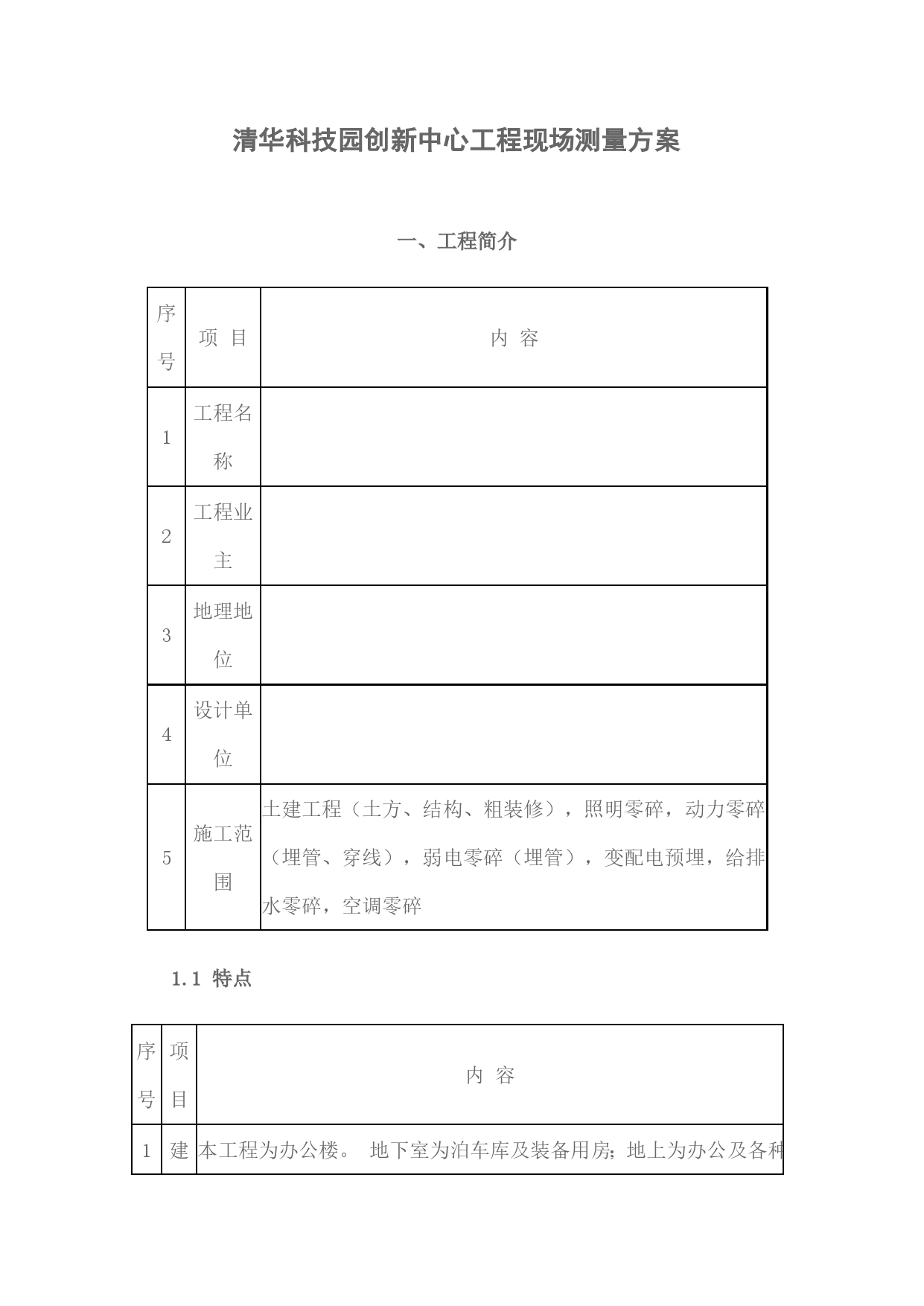

清华科技园创新中心工程现场测量方案一、工程简介序号项目内容1工程名称2工程业主3地理地位4设计单位5施工范围土建工程（土方、结构、粗装修），照明零碎，动力零碎（埋管、穿线），弱电零碎（埋管），变配电预埋，给排水零碎，空调零碎1.1特点序号项目内容1建筑功能本工程为办公楼。地下室为泊车库及装备用房；地上为办公及各种附属用房。2建筑特点建筑物层数自前至后依次添加，既丰富了立面效果，又使建筑物平添几分宏伟气势，高达1.50m的室外台阶，有效地突出了正立面入口，为本工程办公楼的运用功能做出了恰当的诠释。3结构方式基础结构方式筏板基础主体结构方式框剪结构屋盖结构方式钢筋砼平屋顶、钢结构网架4建筑层数地上17层地下3层5建筑平面横轴编号1～14纵轴编号A~K二、测量预备2.1测量根据：《工程测量规范》(GB50026-93)；测绘院给定的场区平面、高程测量成果；工程施工图纸。2.2测量预备：对一切进场的仪器装备及人员进行初步分配，并对一切进场的仪器装备重新进行检定，检验施工测量人员的上岗证书，井对施工测量人员进行有关的技术交底。根据图纸条件及工程内部结构特点确定平面控制网方式及组成。三、场区平面控制网的测设3.1场区平面控制网布设准绳1.平面控制应先从全体考虑，恪守先全体、后局部，高精度控制低精度的准绳；2.布设平面控制网形首先根据设计总平面图，现场施工平面布置图；3.选点应选在通视条件良好、安全、易保护的地方；4.桩位必须用混凝土保护，需求时用钢管进行围护，并用红油漆作好测量标记；3.2场区平面控制网的布设1.首级控制网的布设根据北京市有关部门的规定，建筑物定位桩必须由北京市测绘院测定。因而，首级控制网由测绘院所定桩位组成。2.轴线控制网的测设首级控制网布设完成后，根据结构平面图上有关柱、墙体、洞口详细地位关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。轴线控制桩的布设如图所示：轴线控制网的精度等级根据《工程测量规范》要求控制网的技术目标必须符合下表的规定。轴线控制网精度技术目标表等级测角中误差(″)边长绝对中误差一级±121/15000四、高程控制网的建立4.1高程控制网的布设准绳1.为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制的建立是根据甲方提供的水准基点（最少应提供三个），采用0.3mm级精度的ZeissDini-10电子精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的重要条件。2.高程控制网的精度，不低于三等水准的精度。3.在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永世性高程点，埋设3-6个月后，再进行联测，测出场区半永世性点的高程，该点也可作为以后沉降观测的基准点。4.场区内最少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米。4.2高程控制网的等级及观测技术要求高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。等级高差全中误差(mm/km)路线长度(km)仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)三等6≤50DS1、DS3铟瓦双面往复各一次往复各一次12√Ｌ注：L为往复测段附合水准路线长度(km)2.水准观测次要技术目标见下表：等级仪器型号视野长度前后视较差(m)前后视累积差(m)最低地面高度(m)基辅或红黑读数差基辅或红黑所测较差三等DS1100m360.31.0mm1.5mmDS375m2.0mm3.0mm3.水准测量的内业计算应符合以下规定：(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：ＭＷ＝√1/Ｎ[ＷＷ/Ｌ]式中ＭＷ------高差全中误差(mm)：Ｗ------闭合差(mm)：Ｌ------相应线路长度：Ｎ------附合或闭合路线环的个数。(2)、内业计算最初成果的取值：二等水准精确至0.1mm，三、四、五等精确至1mm。五、±0.00以下施工测量地下结构施工平面控制采用外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。经核对无误后，根据施工图及控制点进行施工次要轴线的测设，并将控制轴线向外偏移1m，在其延伸线上适当地位设立轴线控制桩（轴线控制桩地位不宜离建筑物太近，以防基坑位移构成控制桩地位偏差），作为土方开挖及地下室施工阶段平面放线的根据。5.1轴线控制桩的校测1.在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而
