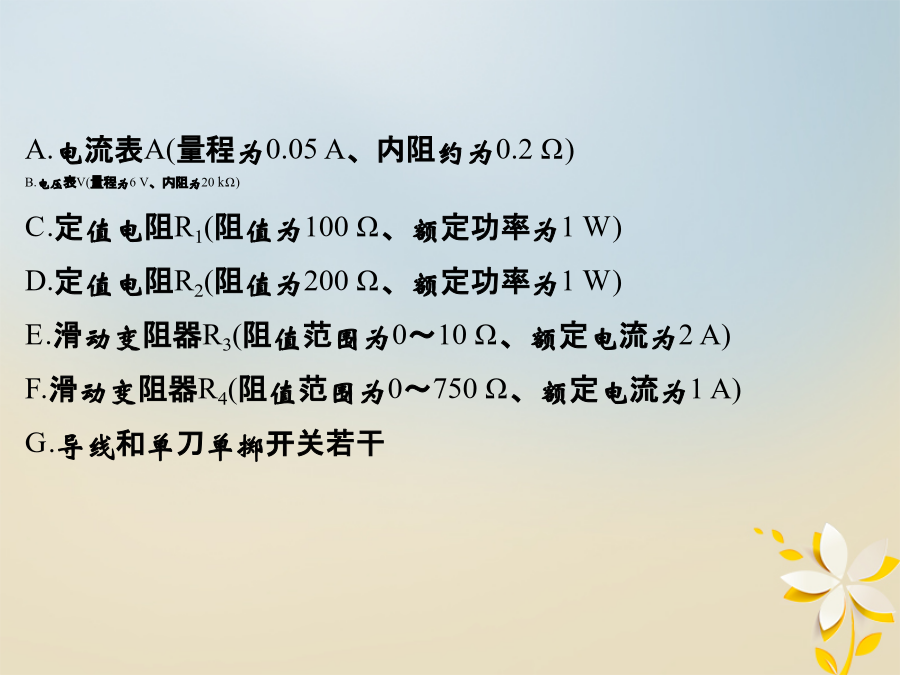

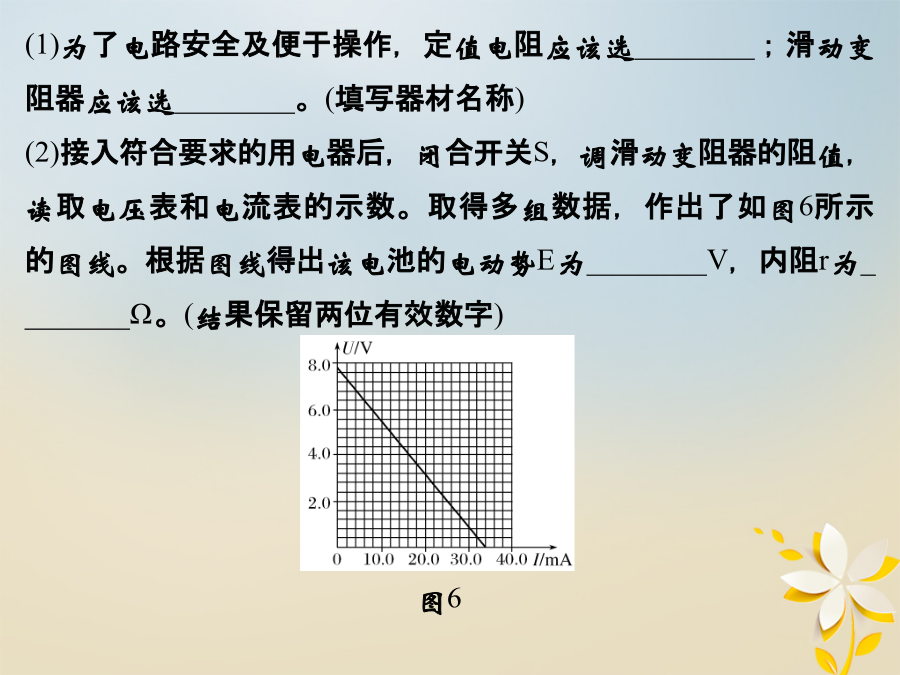

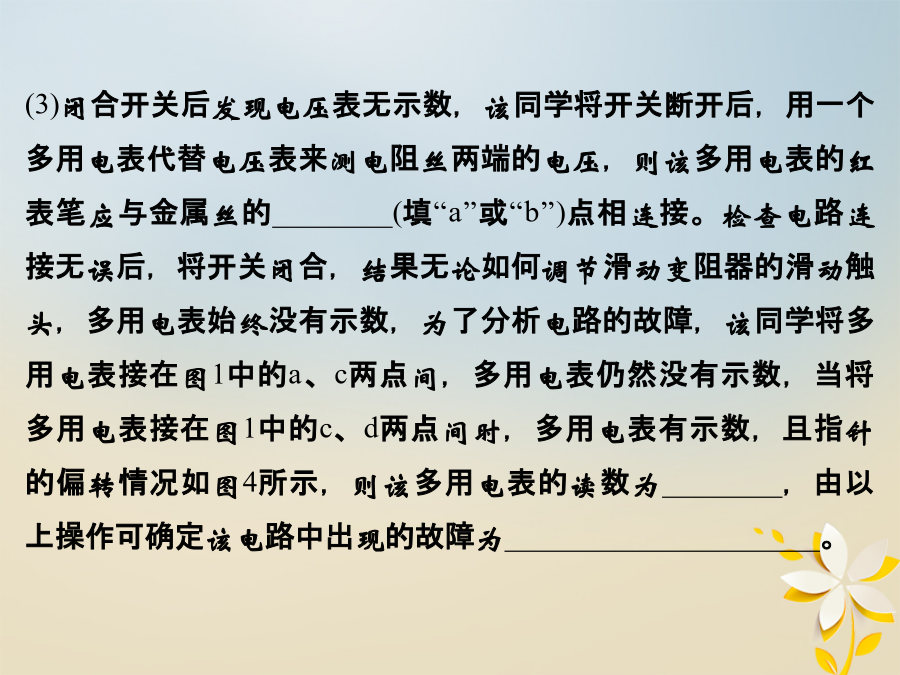

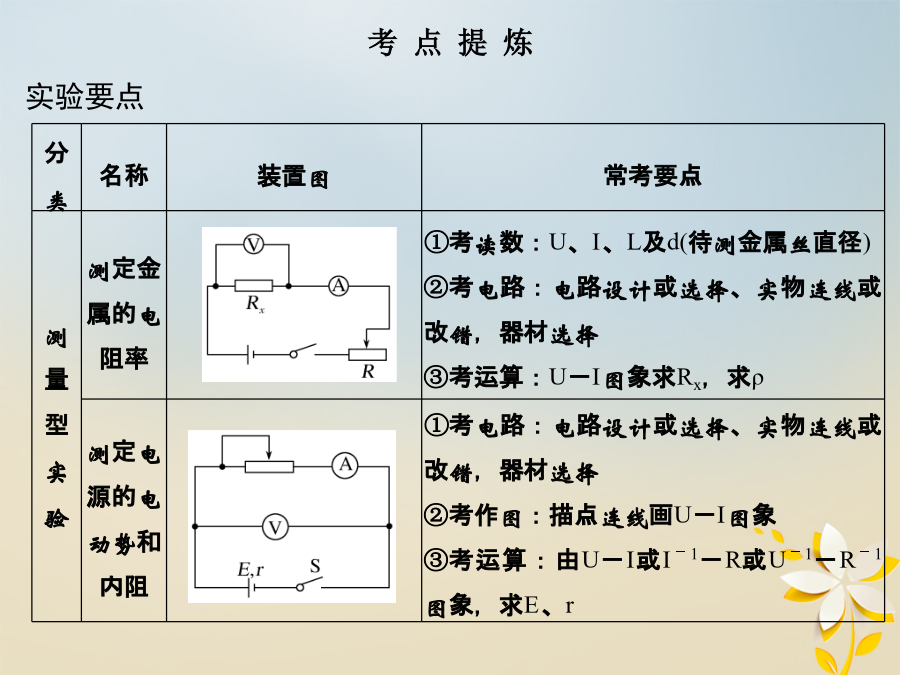

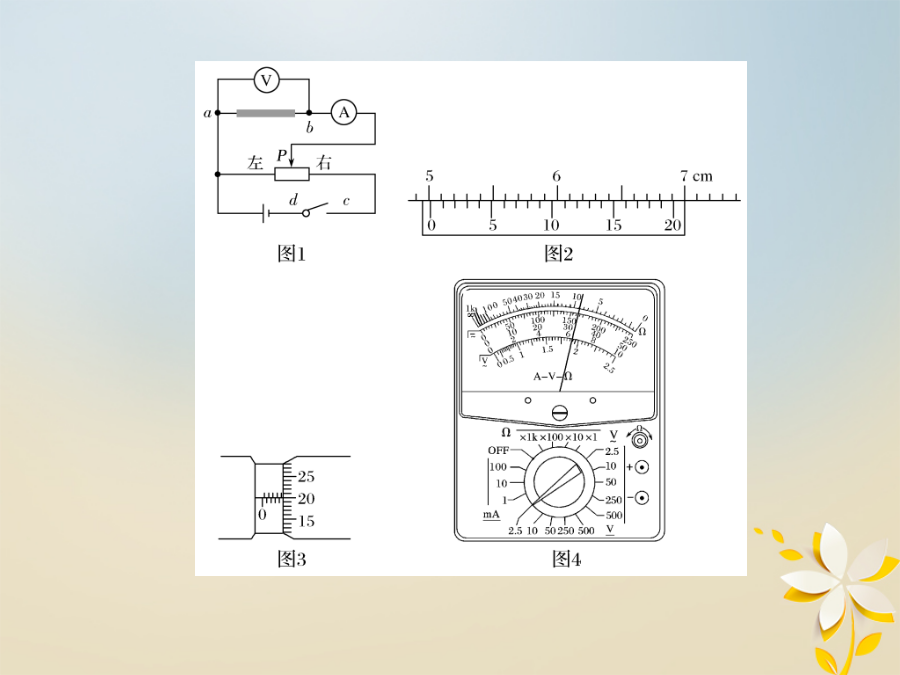

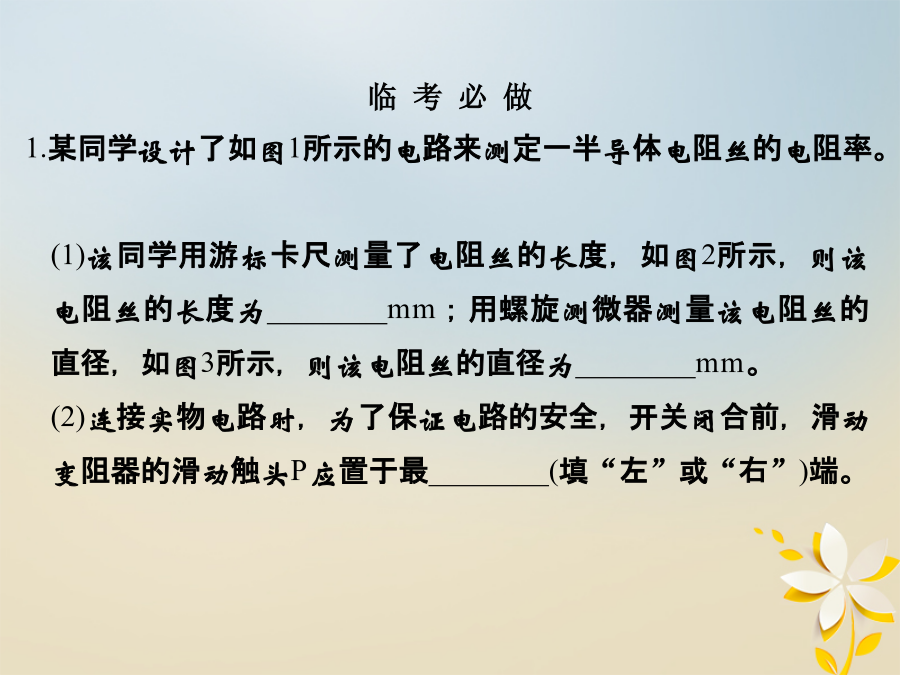

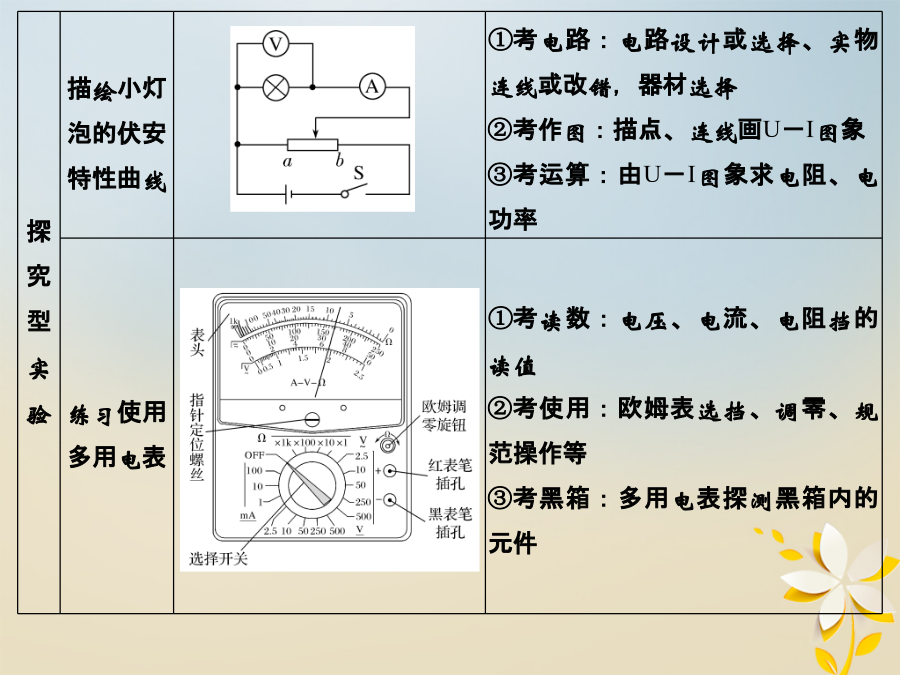

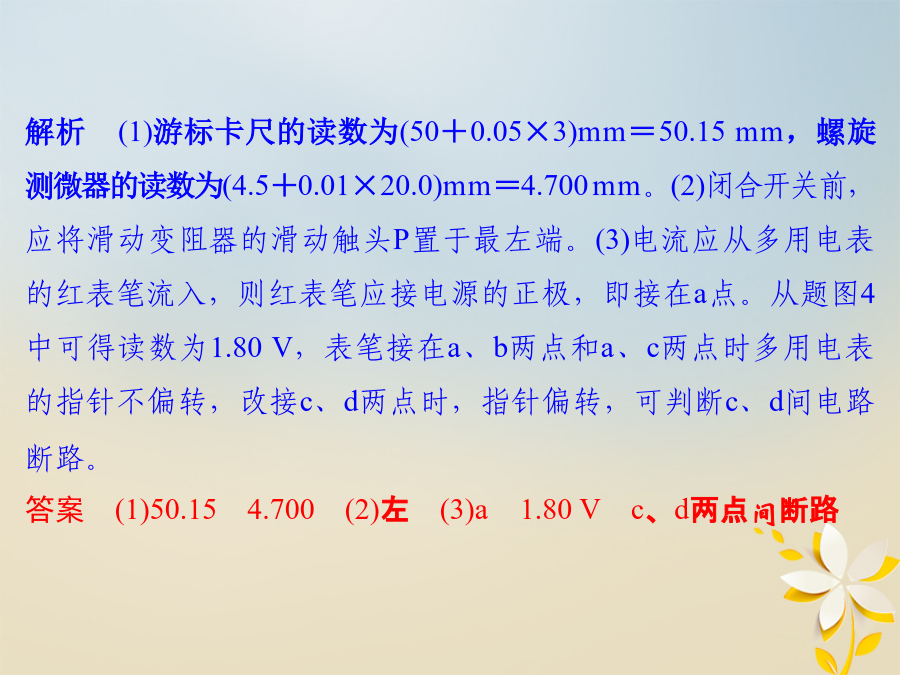

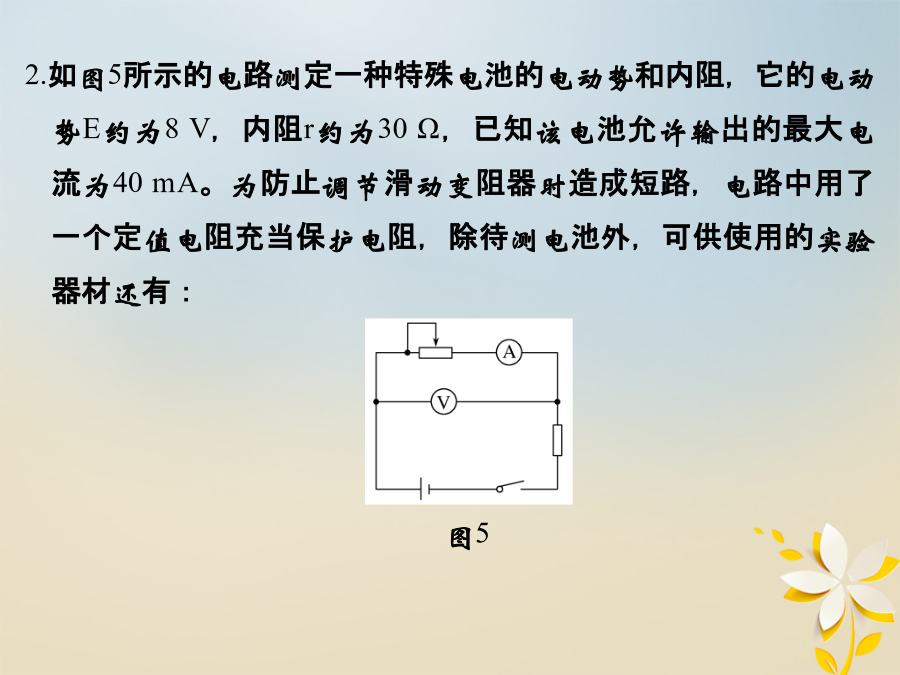

考前第3天电学实验考点提炼实验要点探究型实验临考必做1.某同学设计了如图1所示的电路来测定一半导体电阻丝的电阻率。(3)闭合开关后发现电压表无示数，该同学将开关断开后，用一个多用电表代替电压表来测电阻丝两端的电压，则该多用电表的红表笔应与金属丝的________(填“a”或“b”)点相连接。检查电路连接无误后，将开关闭合，结果无论如何调节滑动变阻器的滑动触头，多用电表始终没有示数，为了分析电路的故障，该同学将多用电表接在图1中的a、c两点间，多用电表仍然没有示数，当将多用电表接在图1中的c、d两点间时，多用电表有示数，且指针的偏转情况如图4所示，则该多用电表的读数为________，由以上操作可确定该电路中出现的故障为_____________________。解析(1)游标卡尺的读数为(50＋0.05×3)mm＝50.15mm，螺旋测微器的读数为(4.5＋0.01×20.0)mm＝4.700mm。(2)闭合开关前，应将滑动变阻器的滑动触头P置于最左端。(3)电流应从多用电表的红表笔流入，则红表笔应接电源的正极，即接在a点。从题图4中可得读数为1.80V，表笔接在a、b两点和a、c两点时多用电表的指针不偏转，改接c、d两点时，指针偏转，可判断c、d间电路断路。答案(1)50.154.700(2)左(3)a1.80Vc、d两点间断路2.如图5所示的电路测定一种特殊电池的电动势和内阻，它的电动势E约为8V，内阻r约为30Ω，已知该电池允许输出的最大电流为40mA。为防止调节滑动变阻器时造成短路，电路中用了一个定值电阻充当保护电阻，除待测电池外，可供使用的实验器材还有：A.电流表A(量程为0.05A、内阻约为0.2Ω)B.电压表V(量程为6V、内阻为20kΩ)C.定值电阻R1(阻值为100Ω、额定功率为1W)D.定值电阻R2(阻值为200Ω、额定功率为1W)E.滑动变阻器R3(阻值范围为0～10Ω、额定电流为2A)F.滑动变阻器R4(阻值范围为0～750Ω、额定电流为1A)G.导线和单刀单掷开关若干(1)为了电路安全及便于操作，定值电阻应该选________；滑动变阻器应该选________。(填写器材名称)(2)接入符合要求的用电器后，闭合开关S，调滑动变阻器的阻值，读取电压表和电流表的示数。取得多组数据，作出了如图6所示的图线。根据图线得出该电池的电动势E为________V，内阻r为________Ω。(结果保留两位有效数字)答案(1)R2R4(2)7.8293.发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层(称为PN结)。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。PN结加反向电压，少数载流子难以注入，故不发光。利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用。某同学找到一个LED灯泡，研究它的特性，测得它两端电压U和通过的电流I，数据如下表：(1)该同学做实验时，电压表选用的是________，电流表选用的是________。(填写器材前的字母)(2)请在图中以笔画线代替导线，按实验要求将实物图7中的连线补充完整。(3)开关S闭合之前，电路图中滑动变阻器的滑片应该置于________。(选填“A端”“B端”或“AB正中间”)(4)若该LED灯泡的额定电压为3V，则此LED灯泡的额定功率为________。(4)由表格中数据可知，若该LED灯泡的额定电压为3V，则其额定电流为27.30mA，则该LED灯泡的额定功率为P＝UI＝3×27.30×10－3W＝8.19×10－2W。
