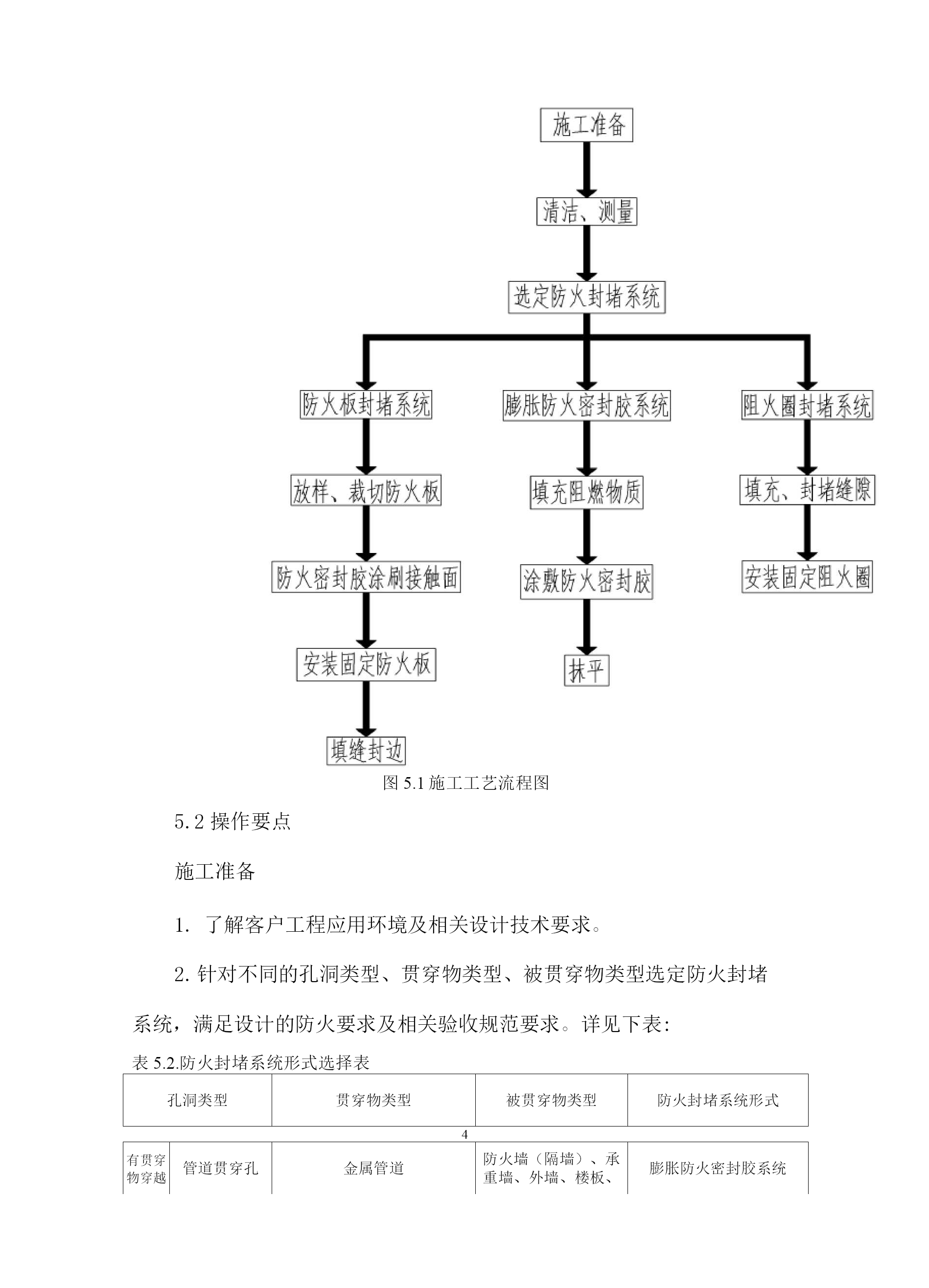

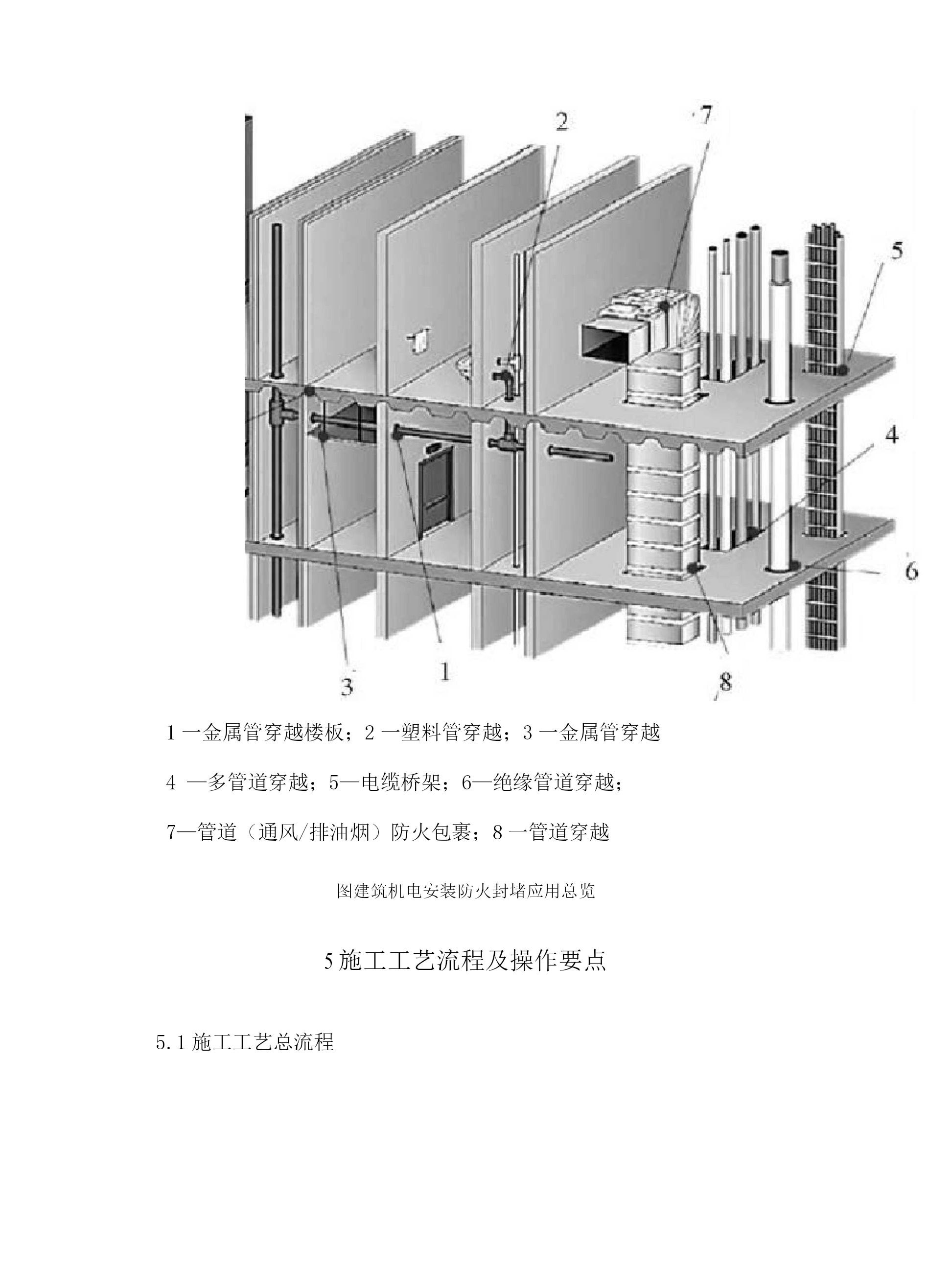

建筑机电安装工程防火封堵系统施工工法11.0.一幢建筑物，不论其用途是用于商业、民生、工业或军事，其完整化的防火安全措施应该是包含了两大系统主动防火安全系统以及被动防火安全系统。这两大系统在防火安全上彼此协同，以最大程度的保护人员生命及财产安全。其中，被动防火中防火封堵系统即采用贯穿防火封堵材料对空开、贯穿孔、建筑缝隙进行密封或填塞，以及对通风管道系统的包裹保护，其作用就是在规定的耐火时间内该材料能够与防火分隔构件或建筑外墙协同工作，阻止热量、火焰和烟气蔓延扩散的一种工程技术措施。1.0.防火封堵的重要性可见一斑，但是目前各个公司、各个工程的防火封堵作法不尽相同。本工法结合目前常见做法的成熟之处，结合使用最新的防火封堵材料，使得成活更加美观、耐久，更加符合现代建筑对防火封堵的要求。2工法特点本工法结合了建（构）筑物机电安装工程中防火封堵的实践及相关技术措施，对防火封堵技术进行了组合应用，避免了所用的防火封堵材料单一，导致在局部或特殊的位置封堵不合理，没有很好的解决方案，不能确保具有真正的阻火效果；采用复合型超级膨胀防火材料，具有高效的膨胀阻燃性能、满足环保要求、施工更加方便的新型系列防火封堵材料，无卤不产生腐蚀，同时具有更好的密烟性能及稳定性，环保且抗老化，完全可以替代传统的有机防火堵料、无机堵料、阻火包、无机耐火板等材料，甚至进行防火封堵时可以实现干法施工，大大地缩短施工周期，降低工程成本。2.0.本工法考虑到后期的增加、更改电缆，特别给二次改造留下一个简单方便安全的操作工艺，不会造成一更换电缆则要大量的拆除、重建，浪费材料。本工法操作更为简便，成品更为美观，防火性能更高，质量稳定，可靠性高，对施工环境要求低。3适用范围本工法适宜于工业及民用建筑的桥架、风管、电缆等机电安装工程的穿越楼板、墙体和不同防火分区的防火封堵。4工艺原理4.0.针对不同的孔洞类型、贯穿物类型、被贯穿物类型处理孔洞开基层及贯穿物表面，并选用防火封堵材料形成防火封堵系统对桥架、风管、电缆等机电安装工程的穿越楼板、墙体和不同防火分区的洞和桥架内部进行防火封堵以防止火灾蔓延。1一金属管穿越楼板；2一塑料管穿越；3一金属管穿越4—多管道穿越；5—电缆桥架；6—绝缘管道穿越；7—管道（通风/排油烟）防火包裹；8一管道穿越图建筑机电安装防火封堵应用总览5施工工艺流程及操作要点5.1施工工艺总流程图5.1施工工艺流程图5.2操作要点施工准备了解客户工程应用环境及相关设计技术要求。针对不同的孔洞类型、贯穿物类型、被贯穿物类型选定防火封堵系统，满足设计的防火要求及相关验收规范要求。详见下表:表5.2.防火封堵系统形式选择表孔洞类型贯穿物类型被贯穿物类型防火封堵系统形式4有贯穿物穿越的孔管道贯穿孔金属管道防火墙（隔墙）、承重墙、外墙、楼板、管道竖井膨胀防火密封胶系统塑胶管道直径不大于32mm膨胀防火密封胶系统直径大于32mm阻火圈系统风管环形间隙不大于50mm的孔膨胀防火密封胶系统环形间隙大于50mm的孔防火板系统电缆贯穿孔电缆竖井防火墙（隔墙）、承重墙、外墙、楼板、管道竖井防火板系统电缆桥架防火板系统对图纸和策划的施工方案或施工组织设计已经进行详细的技术交底；材料、施工人员、施工机具等能保证正常施工；施工现场的用水、用电和材料贮放场地条件能满足需要。5.2.清洁、测量1、防火封堵系统施工前，应清洁孔周边及贯穿物，并使之干燥、无灰尘与杂物。图5.2.测量孔尺寸2、测量孔尺寸及贯穿物尺寸形状（若选择不使用防火板则无此项内容）。5、用矿棉填塞遗漏的空隙（如板与电缆之间），最后用弹性防火密封胶涂刷封堵。6、防火板系统施工流程图及基本工法示意图1、旖洁开,顼放样3,安装防火板并固定2、1锚扪好的防火板用弹性防火密司股浦填切边全4、用;自住防火密封.胶垣赛空隙图防火板系统施工基本流程图俯视图A-A.剖面图5混凝七竖井壁5.防火板混凝土楼板6.遇火膨胀的防火密封胶上线上道门电缆及桥架图防火板系统基本工法示意图（电缆竖井）1、沮凝E：楼板r汨.阍：I：堆、砖增诚轻质隔墙电炖及桥架；如防火板4、挡火膨胀的防火密扫胶正视I剖/俯视图AF剖-面圈图防火板系统基本工法示意图（电缆桥架贯穿孔）A理面图混凝上楼板，混遍上熠、砖船或忡皿隅墙网，管〔采噬、通风和空气弱书管道］防火啰封胶4、防见板A墙体TZ理二［止视图/俯视图图防火板系统基本工法示意图（风管贯穿孔，环形间隙大于50mm的孔）
