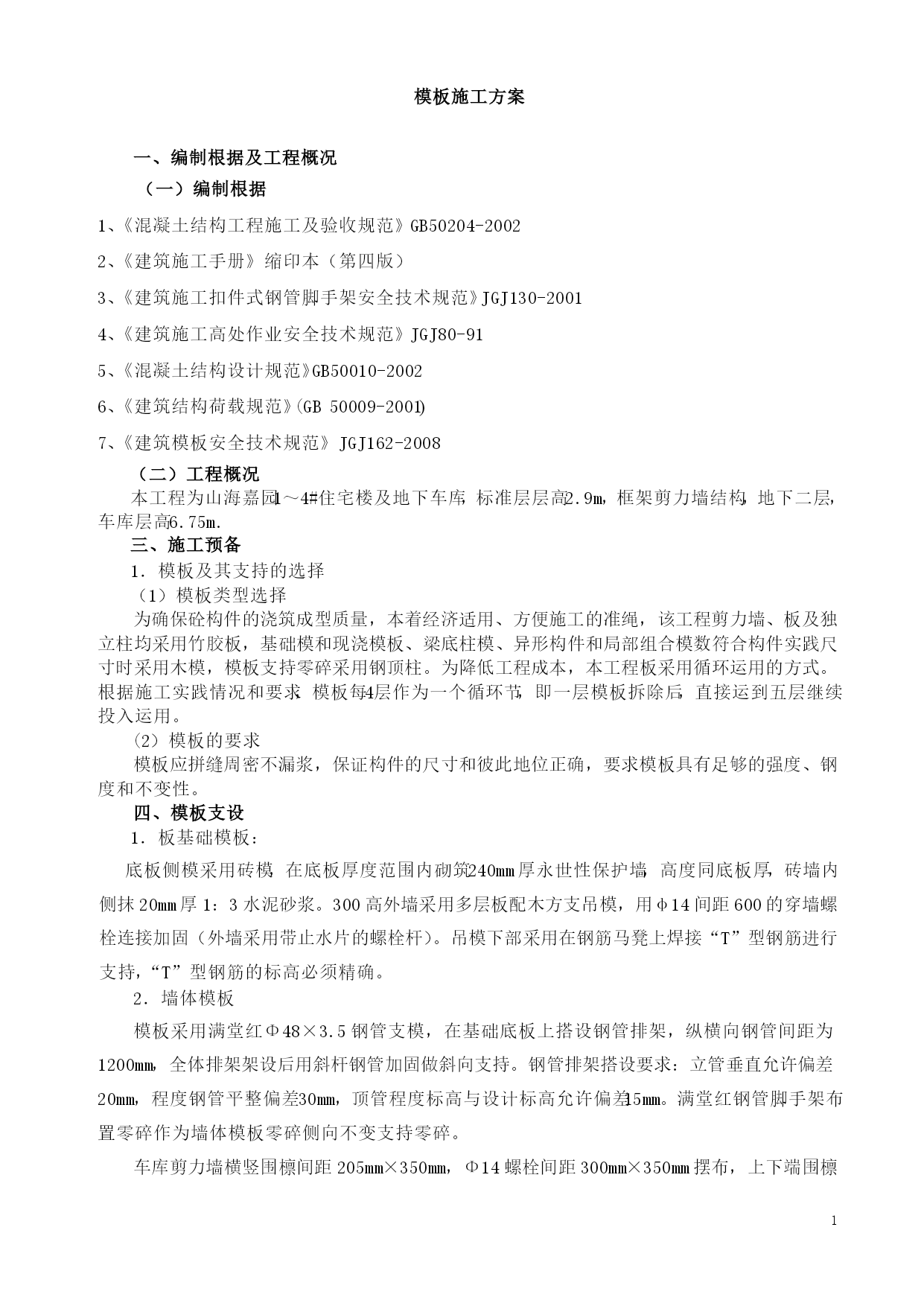

PAGE45模板施工方案一、编制根据及工程概况（一）编制根据1、《混凝土结构工程施工及验收规范》GB50204-20022、《建筑施工手册》缩印本（第四版）3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20014、《建筑施工高处作业安全技术规范》JGJ80-915、《混凝土结构设计规范》GB50010-20026、《建筑结构荷载规范》(GB50009-2001)7、《建筑模板安全技术规范》JGJ162-2008（二）工程概况本工程为山海嘉园1～4#住宅楼及地下车库，标准层层高2.9m，框架剪力墙结构，地下二层，车库层高6.75m.三、施工预备1．模板及其支持的选择（1）模板类型选择为确保砼构件的浇筑成型质量，本着经济适用、方便施工的准绳，该工程剪力墙、板及独立柱均采用竹胶板，基础模和现浇模板、梁底柱模、异形构件和局部组合模数符合构件实践尺寸时采用木模，模板支持零碎采用钢顶柱。为降低工程成本，本工程板采用循环运用的方式。根据施工实践情况和要求，模板每4层作为一个循环节，即一层模板拆除后，直接运到五层继续投入运用。(2）模板的要求模板应拼缝周密不漏浆，保证构件的尺寸和彼此地位正确，要求模板具有足够的强度、钢度和不变性。四、模板支设1．板基础模板：底板侧模采用砖模，在底板厚度范围内砌筑240mm厚永世性保护墙，高度同底板厚，砖墙内侧抹20mm厚1：3水泥砂浆。300高外墙采用多层板配木方支吊模，用φ14间距600的穿墙螺栓连接加固（外墙采用带止水片的螺栓杆）。吊模下部采用在钢筋马凳上焊接“T”型钢筋进行支持，“T”型钢筋的标高必须精确。2．墙体模板模板采用满堂红Φ48×3.5钢管支模，在基础底板上搭设钢管排架，纵横向钢管间距为1200mm，全体排架架设后用斜杆钢管加固做斜向支持。钢管排架搭设要求：立管垂直允许偏差20mm，程度钢管平整偏差30mm，顶管程度标高与设计标高允许偏差15mm。满堂红钢管脚手架布置零碎作为墙体模板零碎侧向不变支持零碎。车库剪力墙横竖围檩间距205mm×350mm，Φ14螺栓间距300mm×350mm摆布，上下端围檩悬臂长度不大于200mm，钢管支持零碎排架主管间距800mm×800mm，程度钢管8道，第一道离地面200mm，第二道离地面1000mm。竖向加强杆外先套U形帽，再用螺帽固定，考虑到剪力墙用商品混凝土，底下7排拉结螺杆用双螺帽加强。标准层墙Φ14螺栓间距300mm×500mm摆布，内穿Φ25mm塑料管以便回收利用，螺栓可反复运用。为保证模板施工地位精确，确保墙体垂直度和平整度，采用焊钢筋限位来控制墙厚度，同时以弹模板300mm控制线来进行校正，并可作为验收的根据，模板限位尽量焊在大规格钢筋上，楼板面向上50mm。安装工程的一切预埋管，在模板封模前应安装固定牢固，地位尺寸复核精确后再封模板，模板的安装允许偏差及预埋件、预留洞的偏差必须满足规范要求。3、柱模板安装：用竹胶模板现场加工制造，先将柱程度标高控制点用水准仪转移到柱子钢筋上，在钢筋上做明显标记，再按柱底标高和地位在柱周围抹好水泥砂浆找平层，在柱子钢筋周围离地50-80mm处的主筋上焊接钢筋支杆，从四面顶住模板，以防止位移，保证柱轴线和标高的正确。柱模板采用竹胶板制造全体模板，角部竖楞采用100×100mm方木，两头竖楞采用50×100方木，方木均经压刨找平，每200mm一道。其板块与板块竖向接缝处，做成企口式拼接，然后加柱箍，利用支持体系将柱固定。支持采用Ф48×3.5mm钢管刚性支持。柱模安装终了后，测量校核柱子的位移、垂直度和柱模板的对角线，然后再由上而下按模板的设计规定添加柱箍。柱模安装终了与相邻柱群体固定前，要复查模板的垂直度、对角线偏差和支持的不变情况；经复查合格后再与群体固定。将柱模内清理干净，封闭清理口，办理柱模予检。4、梁、板模板安装：按设计标高安装横木楞和纵向钢架管(钢楞)，并拉线找平，铺梁底模板。当跨度≥4m时，梁底模应起拱，起拱高度为梁跨的1/‰-3/‰。梁的钢筋地位及保护层经检查合格后，清除垃圾及杂物，即可安装梁两侧模板，用短钢管和模板的大小钢楞作卡具，固定梁侧模以加强梁侧模的强度和不变性。楼板起拱高度为全跨长度的1/‰-3/‰，顶板模板采用覆膜竹胶板，立杆采用扣件式钢管脚手架早拆支持体系，满堂脚手架搭好后，根据板底标高铺设不大于300mm程度龙骨（木方、钢管），木方应与模板作可靠的连接。模板接缝铺贴胶带纸。弹放钢筋档位线，保证钢筋地位正确。当砼强度达到设计强度50%时，即可拆去部分梁侧模板（砼强度以同条件养护试块的抗压强度为根据），直到砼强度完全达到设计强度时全部拆除。顶板模板拆除后，应立即检查，把粘着的胶带纸撕掉，将板面清理干净
