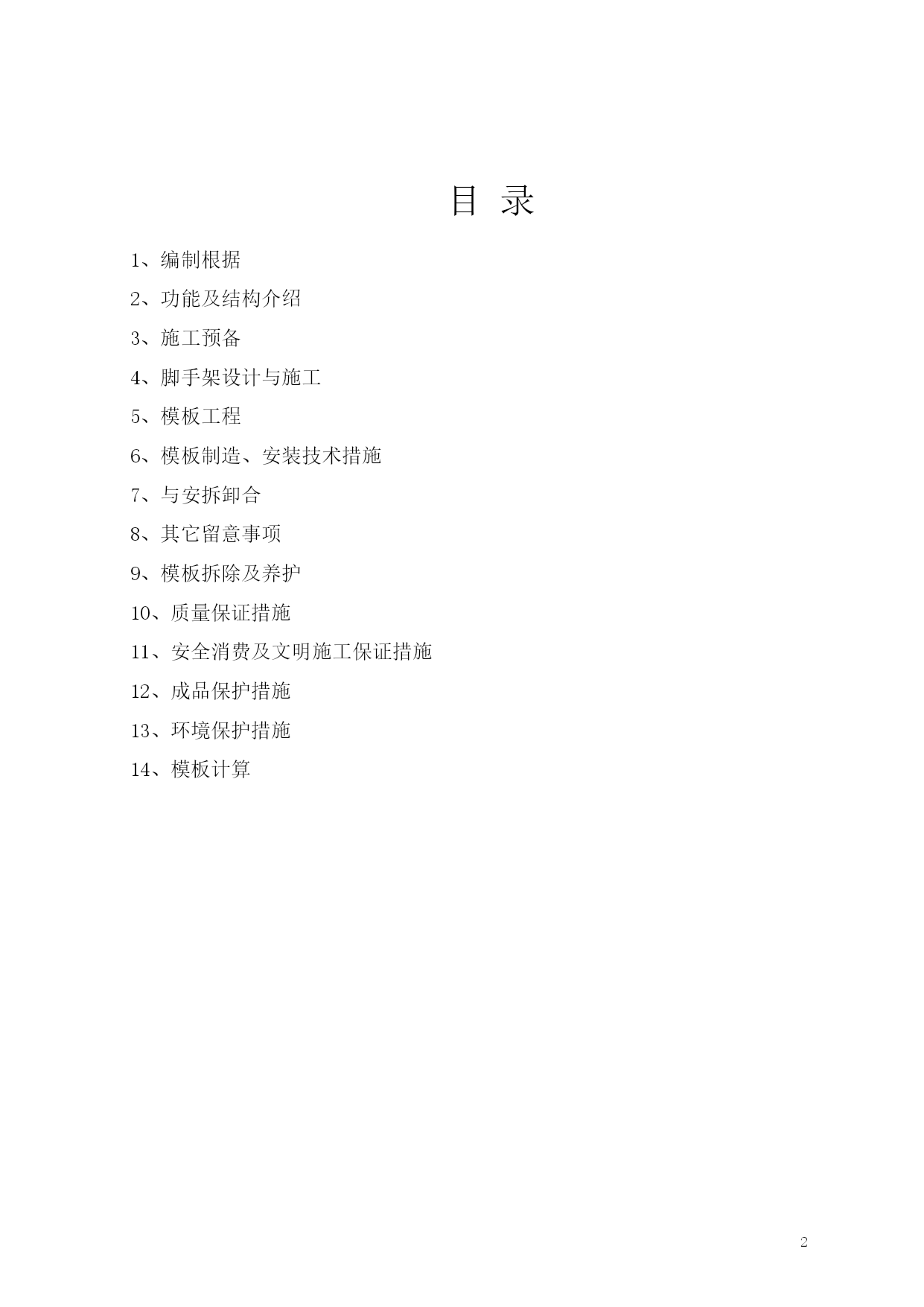

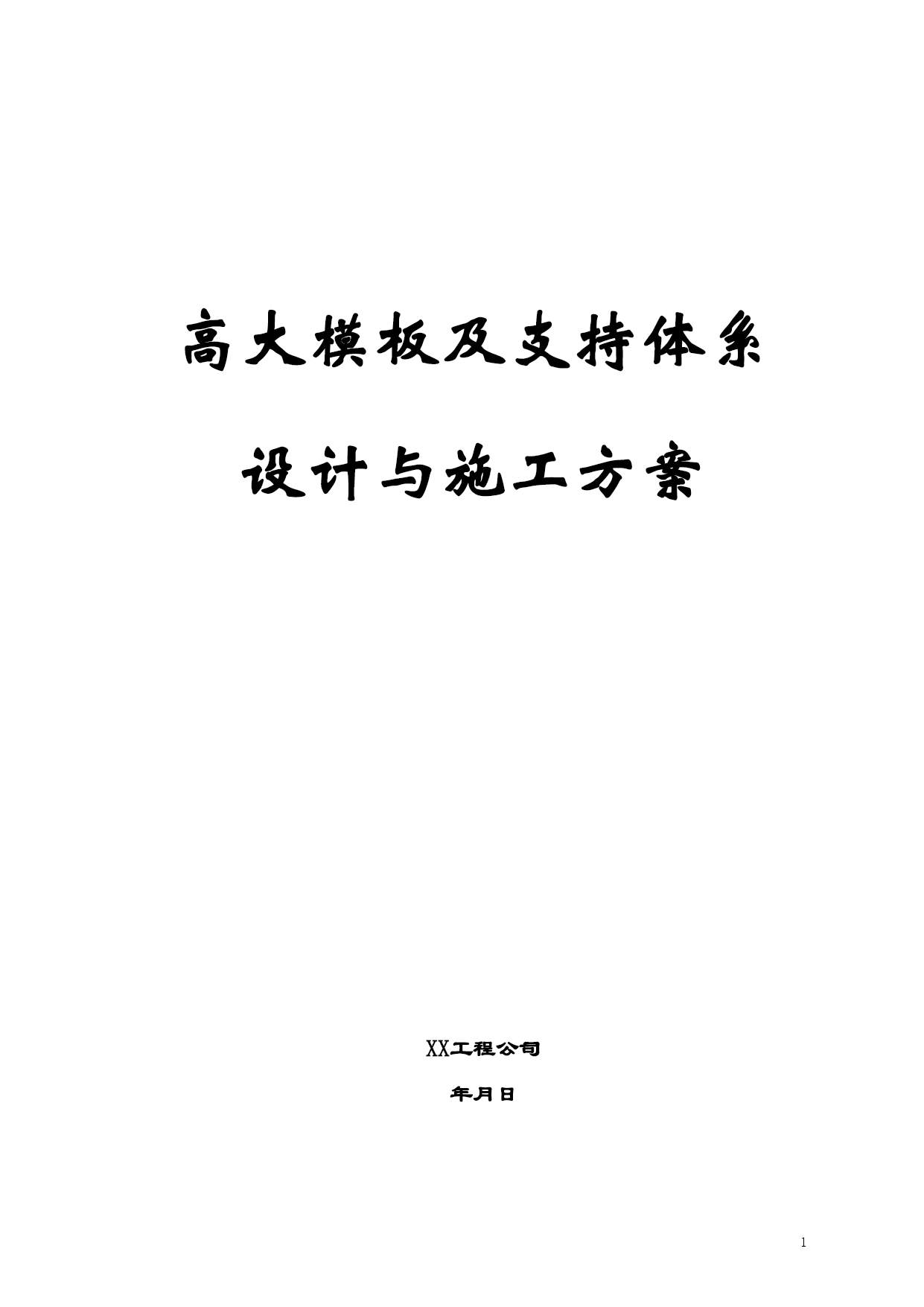

PAGEPAGE32高大模板及支持体系设计与施工方案XX工程公司年月日目录1、编制根据2、功能及结构介绍3、施工预备4、脚手架设计与施工5、模板工程6、模板制造、安装技术措施7、与安拆卸合8、其它留意事项9、模板拆除及养护10、质量保证措施11、安全消费及文明施工保证措施12、成品保护措施13、环境保护措施14、模板计算1、编制根据1.1施工组织设计《北京**学校施工组织设计》。1.2施工图纸(详见表1-1)（1）教学楼建施01～建施54（2）教学楼结施01～结施52（3）宿舍楼建施01～建施24（4）宿舍楼结施01～结施361.3次要规程、规范(详见表1-2)规范一览表表1-2类别名称编号国家《混凝土结构工程施工质量验收规范》GB50204-2002《建筑工程施工质量验收一致标准GB50300-2001《建筑工程模板施工手册》（第二版）《混凝土结构工程施工质量验收规程》DBJ01-82-2004《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001地方《建筑安装工程施工安全操作规程》DBJ01-62-20021.4其他(1)建设部“关于建筑业进一步推行运用十项新技术的告诉”。(2)企业ISO9001:2000质量体系管理文件和环境/职业健康安全管理体系文件。(3)企业项目管理手册。（4）《风险性较大工程安全专项施工方案编制及专家论证审查办法》2、功能及结构介绍2.1全体介绍北京**学校工程次要由宿舍楼和教学楼组成，该工程位于北京**区**路38号，建筑总面积35846㎡，其中宿舍楼建筑面积8792m2，教学楼建筑面积27054㎡；建筑高度宿舍楼29.85米，教学楼18.35m；建筑层数：宿舍楼地上10层，地下2层，教学楼地下1层，地上4层。结构方式：宿舍楼为全现浇剪力墙结构，教学楼框架－剪力墙结构。教学楼集一至十二年级教学、学习、文娱活动及餐厅为一体的综合性建筑，室内次要有教室、实验室、计算机房、室内活动场、报告厅、阶梯教室等功能性房间。2.2室内活动场、报告厅、阶梯教室结构简介部位平面尺寸（m）净高（m）板厚（mm）梁截面尺寸（mm）Ⅰ段室内活动室16.0×24.011.53150350×800、400×1200Ⅰ段报告厅28.2×22.016.13120350×1200、350×1250、350×600、350×1000、350×600Ⅱ段展厅9.2×18.012.05150350×600、350×700、350×550Ⅲ段阶梯教室16.0×19.58.08120350×1100、350×900Ⅲ段室内活动室32.0×21.012.06120、150350×700、300×700、350×800、350×750、400×1300Ⅲ段游泳池顶板32.0×21.05.79700840×700为保证施工过程中的安全，需对以上部位的模板及支持体系进行设计验算，并对方案进行专家论证。3、施工预备3.1组织施工技术人员在施工前认真熟习图纸，了解设计意图，熟习各部位及各空间的绝对关系及标高。发现成绩及时同设计院沟通，做到提早发现成绩，提早解决成绩。3.2编制模板及支持体系专项设计施工方案，对施工队组进行技术交底。3.3对施工人员进行安全和技术培训，加强队组的技术本质。4、脚手架设计与施工4.1脚手架及其附件材料要求4.1.1钢管（1）钢管规格及材质要求钢管均采用φ48×3.5mm高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中Q235－A级钢的规定。（2）外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内外壁）和硬曲折等景象。钢管必须涂有防锈漆。（3）钢管上严禁打孔。4.1.2扣件（1）材质采用可锻铸铁制造的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。（2）外观检查扣件运用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁运用。4.2脚手架搭设及构造要求4.2.1立杆立杆接头必须采用对接扣件连接，立杆与程度杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出如今同步同跨内，并且在高度方向最少错开50cm；各接头中心距主节点的距离不大于步距的1/3。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向程度杆杆端的距离不小于100mm。4.2.2程度杆程度杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头程度距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向程度高差不超过全长的1/3
