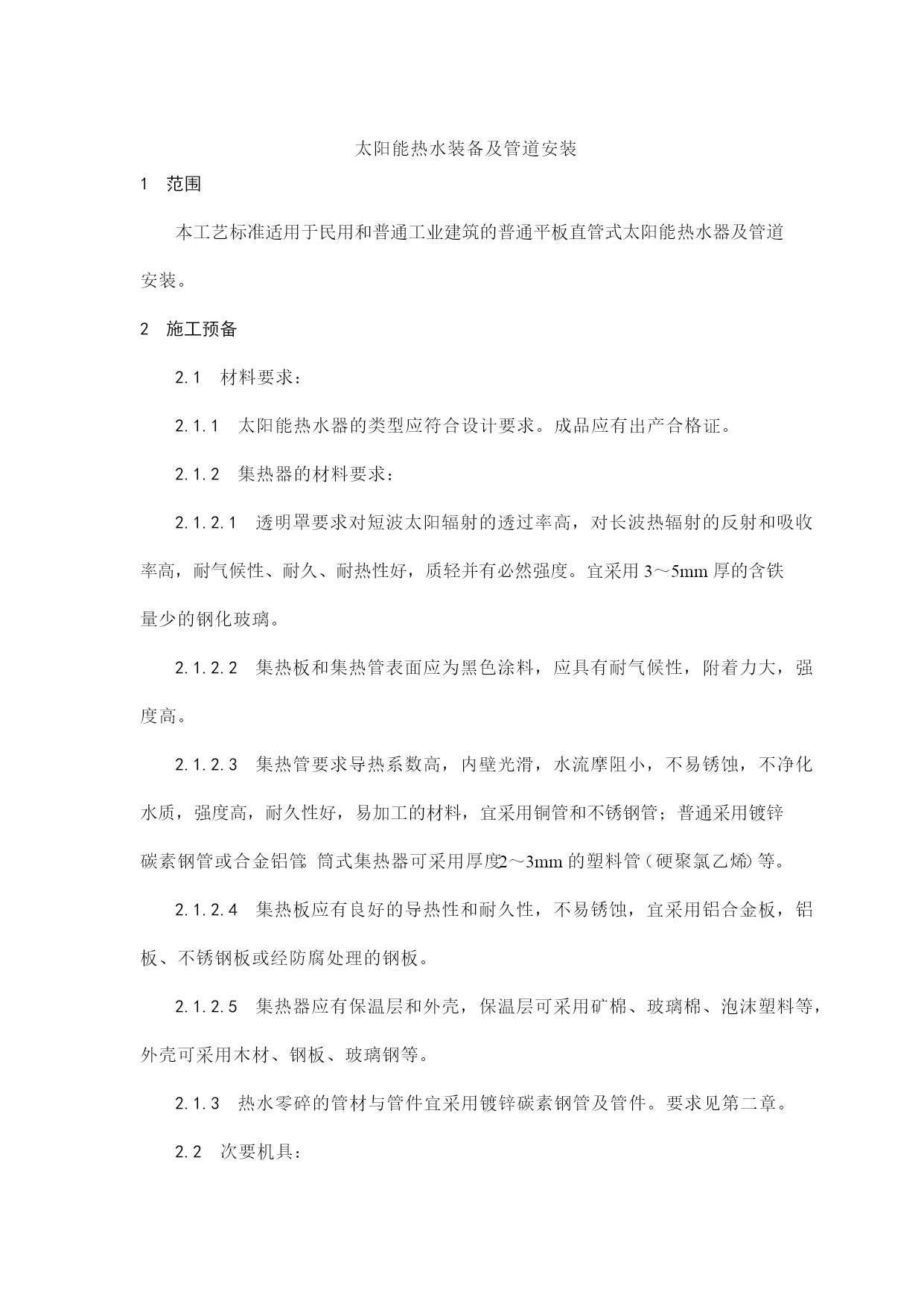

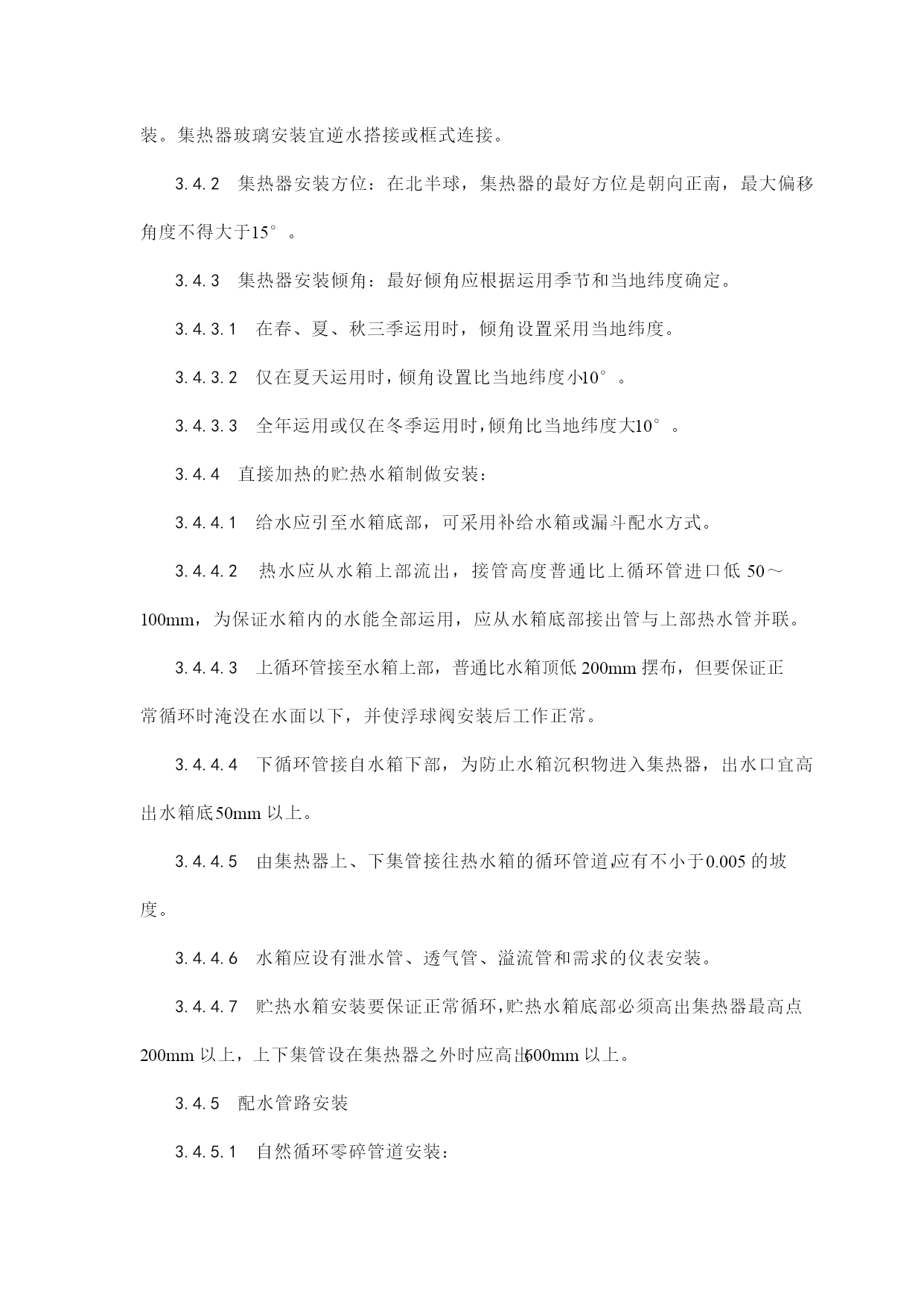

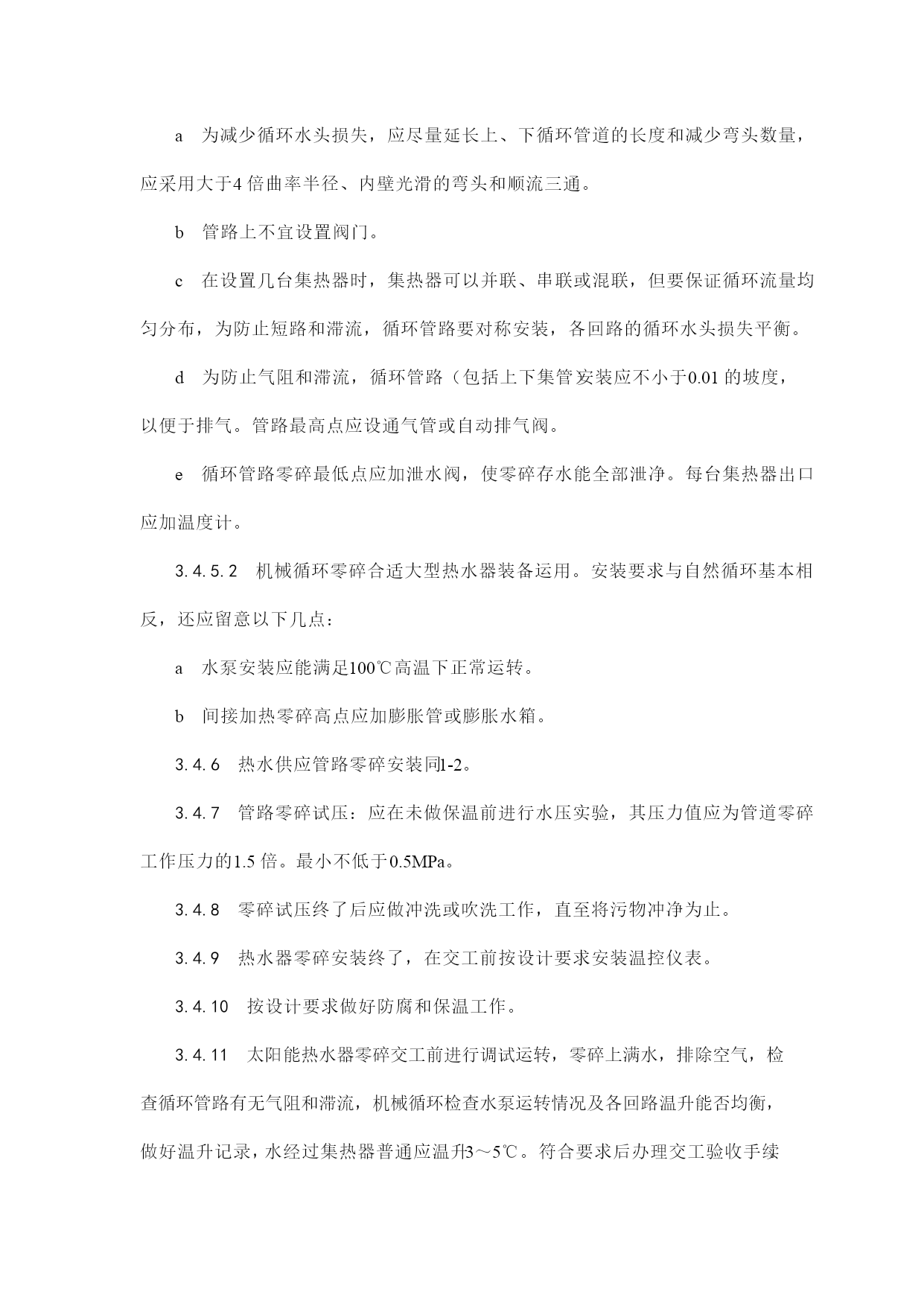

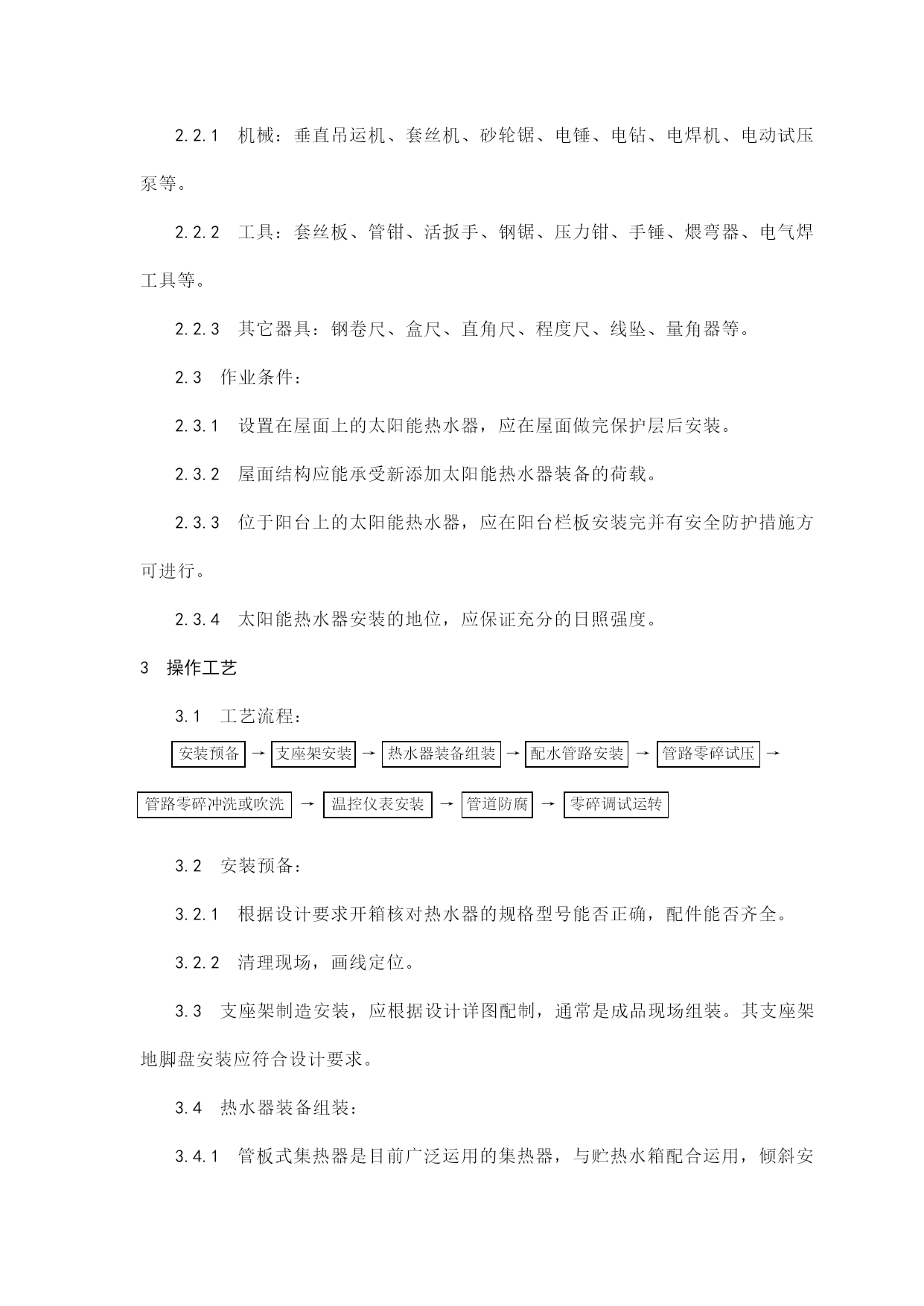

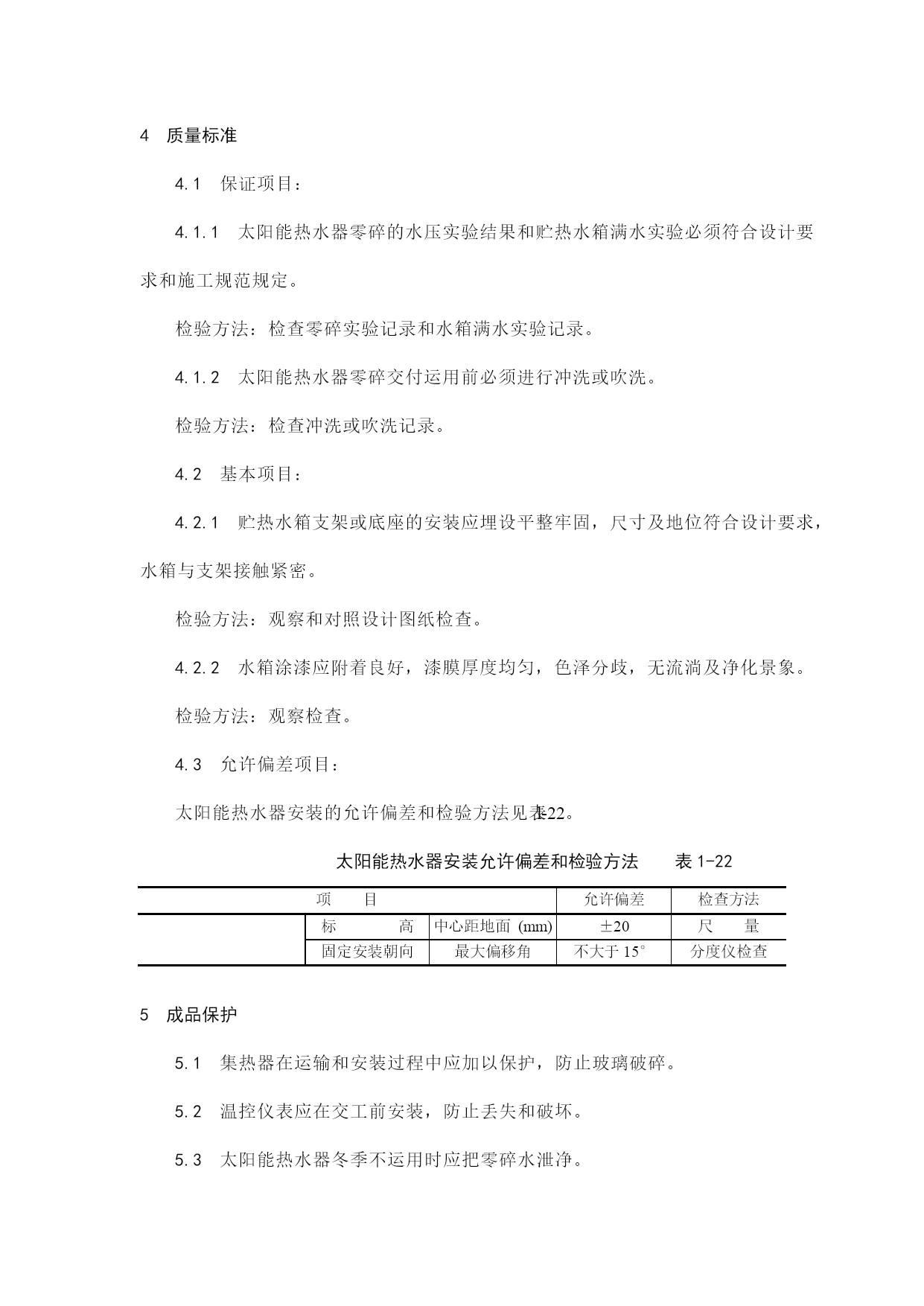

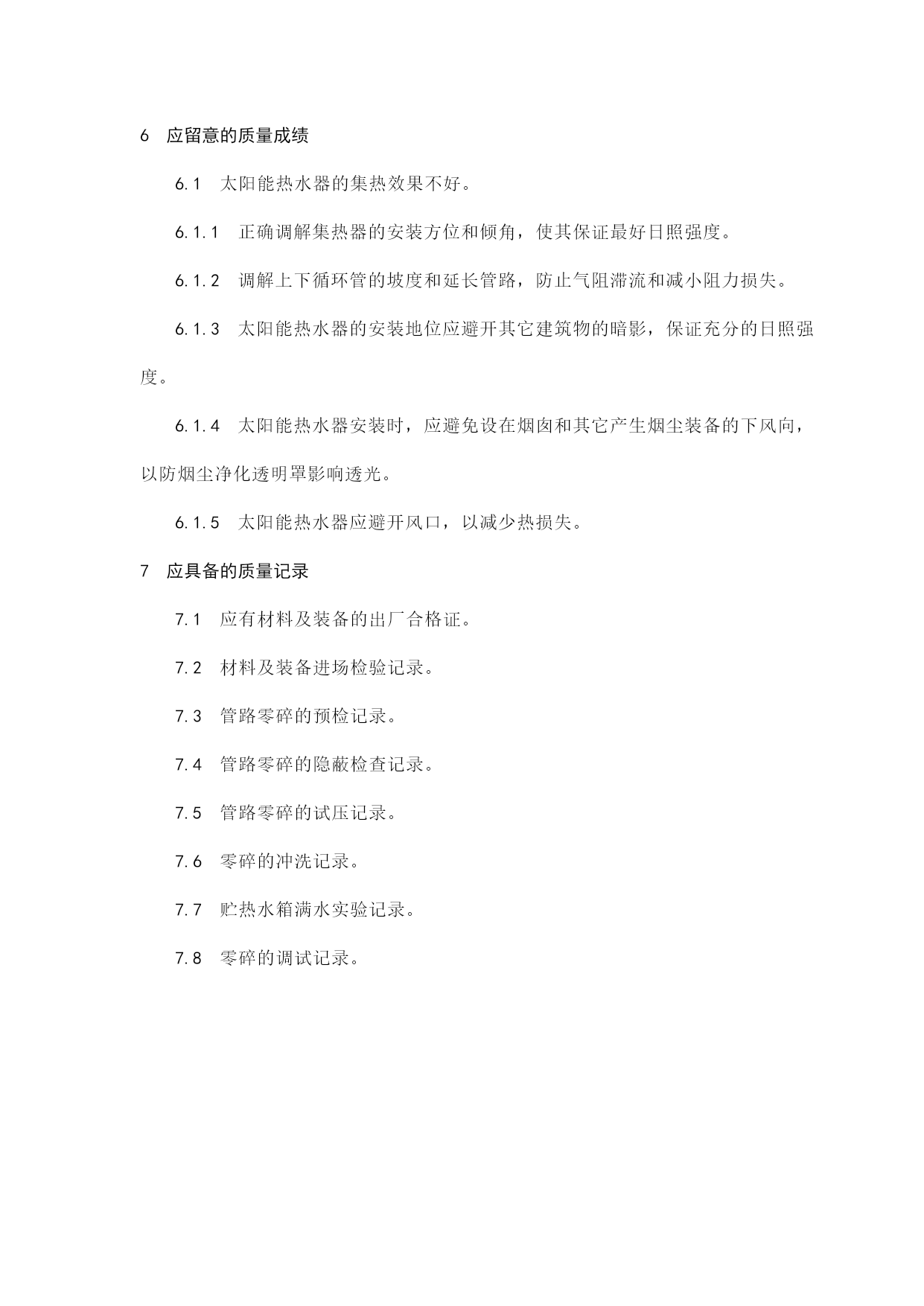

太阳能热水装备及管道安装1范围本工艺标准适用于民用和普通工业建筑的普通平板直管式太阳能热水器及管道安装。2施工预备2.1材料要求：2.1.1太阳能热水器的类型应符合设计要求。成品应有出产合格证。2.1.2集热器的材料要求：2.1.2.1透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气候性、耐久、耐热性好，质轻并有必然强度。宜采用3～5mm厚的含铁量少的钢化玻璃。2.1.2.2集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。2.1.2.3集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不净化水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；普通采用镀锌碳素钢管或合金铝管。筒式集热器可采用厚度2～3mm的塑料管（硬聚氯乙烯）等。2.1.2.4集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢板或经防腐处理的钢板。2.1.2.5集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用木材、钢板、玻璃钢等。2.1.3热水零碎的管材与管件宜采用镀锌碳素钢管及管件。要求见第二章。2.2次要机具：2.2.1机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。2.2.2工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。2.2.3其它器具：钢卷尺、盒尺、直角尺、程度尺、线坠、量角器等。2.3作业条件：2.3.1设置在屋面上的太阳能热水器，应在屋面做完保护层后安装。2.3.2屋面结构应能承受新添加太阳能热水器装备的荷载。2.3.3位于阳台上的太阳能热水器，应在阳台栏板安装完并有安全防护措施方可进行。2.3.4太阳能热水器安装的地位，应保证充分的日照强度。3操作工艺3.1工艺流程：安装预备→支座架安装→热水器装备组装→配水管路安装→管路零碎试压→管路零碎冲洗或吹洗→温控仪表安装→管道防腐→零碎调试运转3.2安装预备：3.2.1根据设计要求开箱核对热水器的规格型号能否正确，配件能否齐全。3.2.2清理现场，画线定位。3.3支座架制造安装，应根据设计详图配制，通常是成品现场组装。其支座架地脚盘安装应符合设计要求。3.4热水器装备组装：3.4.1管板式集热器是目前广泛运用的集热器，与贮热水箱配合运用，倾斜安装。集热器玻璃安装宜逆水搭接或框式连接。3.4.2集热器安装方位：在北半球，集热器的最好方位是朝向正南，最大偏移角度不得大于15°。3.4.3集热器安装倾角：最好倾角应根据运用季节和当地纬度确定。3.4.3.1在春、夏、秋三季运用时，倾角设置采用当地纬度。3.4.3.2仅在夏天运用时，倾角设置比当地纬度小10°。3.4.3.3全年运用或仅在冬季运用时，倾角比当地纬度大10°。3.4.4直接加热的贮热水箱制做安装：3.4.4.1给水应引至水箱底部，可采用补给水箱或漏斗配水方式。3.4.4.2热水应从水箱上部流出，接管高度普通比上循环管进口低50～100mm，为保证水箱内的水能全部运用，应从水箱底部接出管与上部热水管并联。3.4.4.3上循环管接至水箱上部，普通比水箱顶低200mm摆布，但要保证正常循环时淹没在水面以下，并使浮球阀安装后工作正常。3.4.4.4下循环管接自水箱下部，为防止水箱沉积物进入集热器，出水口宜高出水箱底50mm以上。3.4.4.5由集热器上、下集管接往热水箱的循环管道，应有不小于0.005的坡度。3.4.4.6水箱应设有泄水管、透气管、溢流管和需求的仪表安装。3.4.4.7贮热水箱安装要保证正常循环，贮热水箱底部必须高出集热器最高点200mm以上，上下集管设在集热器之外时应高出600mm以上。3.4.5配水管路安装3.4.5.1自然循环零碎管道安装：a为减少循环水头损失，应尽量延长上、下循环管道的长度和减少弯头数量，应采用大于4倍曲率半径、内壁光滑的弯头和顺流三通。b管路上不宜设置阀门。c在设置几台集热器时，集热器可以并联、串联或混联，但要保证循环流量均匀分布，为防止短路和滞流，循环管路要对称安装，各回路的循环水头损失平衡。d为防止气阻和滞流，循环管路（包括上下集管）安装应不小于0.01的坡度，以便于排气。管路最高点应设通气管或自动排气阀。e循环管路零碎最低点应加泄水阀，使零碎存水能全部泄净。每台集热器出口应加温度计。3.4.5.2机械循环零碎合适大型热水器装备运用。安装要求与自然循环基本相反，还应留意以下几点：a水泵安装应能满足100℃高温下正常运转。b间接加热零碎高点应加膨胀管或膨胀水箱。3.4.6热水供应管路零碎安装同1-2。3.4.7管路零碎试压：应在未做保温前进行水压实验，其压力值应为管
