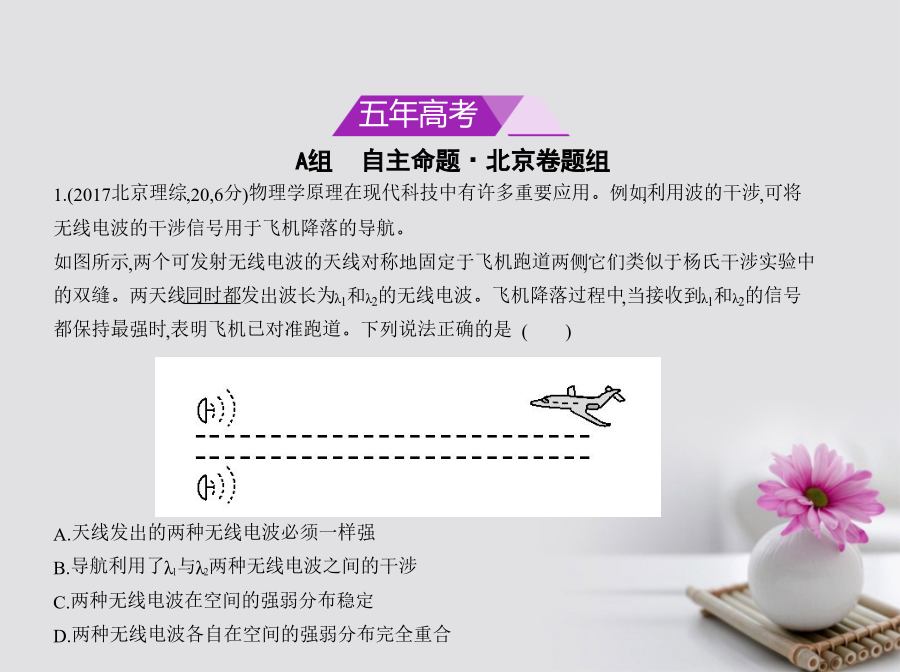

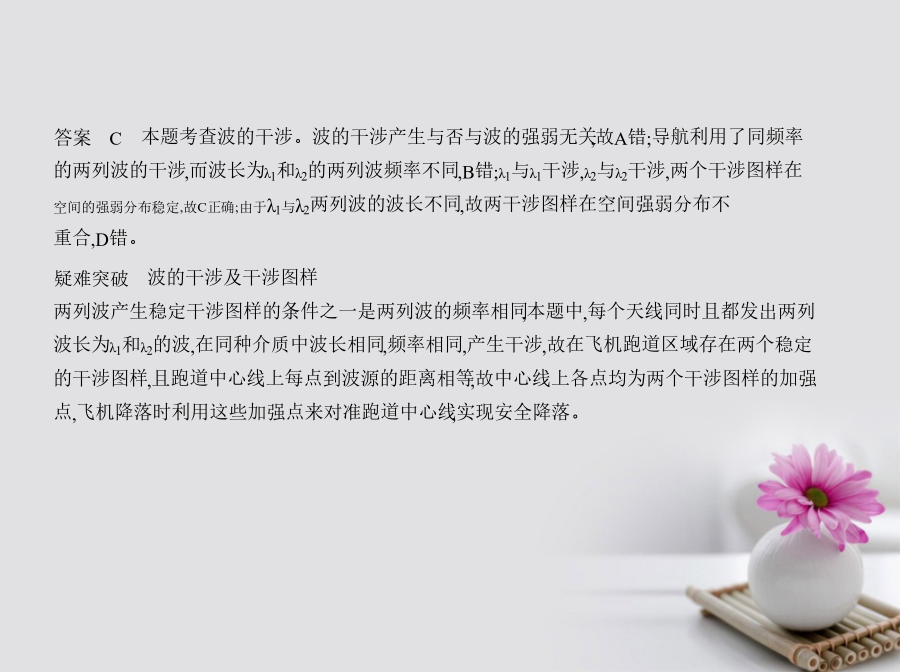

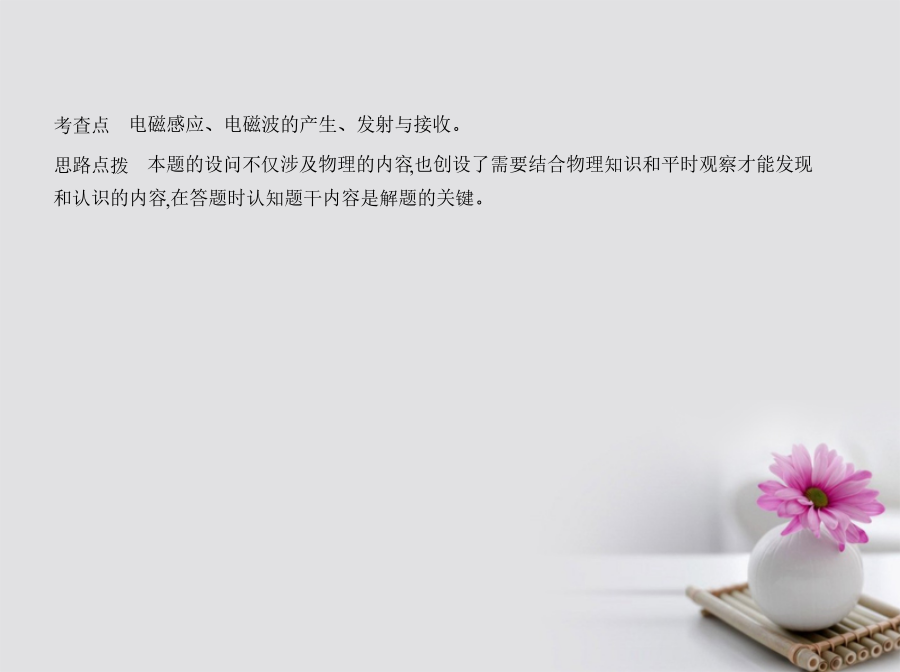

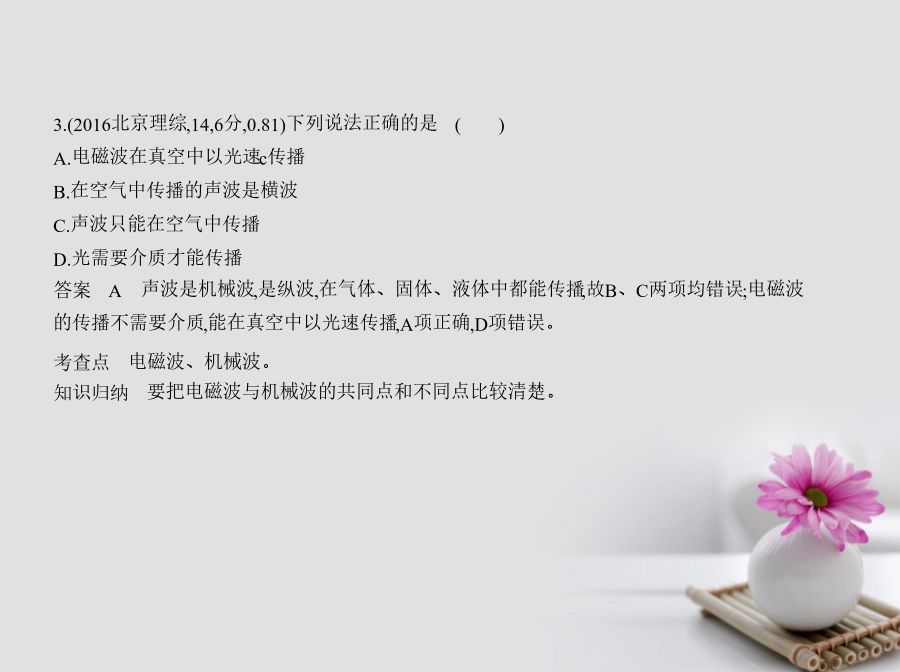

专题十三交变电流电磁波A组自主命题·北京卷题组1.(2017北京理综,20,6分)物理学原理在现代科技中有许多重要应用。例如,利用波的干涉,可将无线电波的干涉信号用于飞机降落的导航。如图所示,两个可发射无线电波的天线对称地固定于飞机跑道两侧,它们类似于杨氏干涉实验中的双缝。两天线同时都发出波长为λ1和λ2的无线电波。飞机降落过程中,当接收到λ1和λ2的信号都保持最强时,表明飞机已对准跑道。下列说法正确的是 () A.天线发出的两种无线电波必须一样强B.导航利用了λ1与λ2两种无线电波之间的干涉答案C本题考查波的干涉。波的干涉产生与否与波的强弱无关,故A错;导航利用了同频率的两列波的干涉,而波长为λ1和λ2的两列波频率不同,B错;λ1与λ1干涉,λ2与λ2干涉,两个干涉图样在空间的强弱分布稳定,故C正确;由于λ1与λ2两列波的波长不同,故两干涉图样在空间强弱分布不重合,D错。2.(2017北京理综,16,6分)如图所示,理想变压器的原线圈接在u=220 sin100πt(V)的交流电源上,副线圈接有R=55Ω的负载电阻,原、副线圈匝数之比为2∶1,电流表、电压表均为理想电表。下列说法正确的是 ()答案B本题考查交变电流、变压器。由题知,变压器的输入电压U1= V=220V,所以U2= U1=110V;副线圈电流I2= =2A,原线圈电流I1= I2=1A。本题中电压表、电流表的读数为有效值,故B项正确,C项错误;原线圈输入功率P1=U1I1=220W,A项错误;交流电的周期T= = s=0.02s,D项错误。3.(2016北京理综,14,6分,0.81)下列说法正确的是 ()A.电磁波在真空中以光速c传播B.在空气中传播的声波是横波C.声波只能在空气中传播D.光需要介质才能传播4.(2015北京理综,20,6分,0.78)利用所学物理知识,可以初步了解常用的公交一卡通(IC卡)的工作原理及相关问题。IC卡内部有一个由电感线圈L和电容器C构成的LC振荡电路。公交车上的读卡机(刷卡时“嘀”的响一声的机器)向外发射某一特定频率的电磁波。刷卡时,IC卡内的线圈L中产生感应电流,给电容器C充电,达到一定的电压后,驱动卡内芯片进行数据处理和传输。下列说法正确的是 ()A.IC卡工作所需要的能量来源于卡内的电池B.仅当读卡机发射该特定频率的电磁波时,IC卡才能有效工作C.若读卡机发射的电磁波偏离该特定频率,则线圈L中不会产生感应电流D.IC卡只能接收读卡机发射的电磁波,而不能向读卡机传输自身的数据信息考查点电磁感应、电磁波的产生、发射与接收。B组统一命题、省(区、市)卷题组考点一交变电流的产生和描述1.(2017天津理综,6,6分)(多选)在匀强磁场中,一个100匝的闭合矩形金属线圈,绕与磁感线垂直的固定轴匀速转动,穿过该线圈的磁通量随时间按图示正弦规律变化。设线圈总电阻为2Ω,则 () A.t=0时,线圈平面平行于磁感线B.t=1s时,线圈中的电流改变方向C.t=1.5s时,线圈中的感应电动势最大D.一个周期内,线圈产生的热量为8π2J答案AD本题考查正弦交流电的产生、有效值,焦耳热。由Φ-t图可知,t=0时,Φ=0,则线圈平面平行于磁感线,选项A正确;t=1s时Φ=0,此时电动势最大,t=0.5s和t=1.5s时,Φ最大,此时电动势为0,电流改变方向,选项B、C错误;交流电电动势的最大值Em=nBSω=nΦm =4πV,有效值E= Em=2 πV,一个周期内线圈产生的热量Q= ·T=8π2J,D正确。2.(2016课标Ⅲ,21,6分)(多选)如图,M为半圆形导线框,圆心为OM;N是圆心角为直角的扇形导线框,圆心为ON;两导线框在同一竖直面(纸面)内;两圆弧半径相等;过直线OMON的水平面上方有一匀强磁场,磁场方向垂直于纸面。现使线框M、N在t=0时从图示位置开始,分别绕垂直于纸面、且过OM和ON的轴,以相同的周期T逆时针匀速转动,则 () A.两导线框中均会产生正弦交流电B.两导线框中感应电流的周期都等于TC.在t= 时,两导线框中产生的感应电动势相等D.两导线框的电阻相等时,两导线框中感应电流的有效值也相等答案BC本题中导线框的半径旋转切割磁感线时产生大小不变的感应电流,故A项错误;两导线框产生的感应电流的周期与线框转动周期相同,B项正确;在t= 时,两导线框切割磁感线的导线长度相同,且切割速度大小相等,故产生的感应电动势相等,均为E= BR2ω,C项正确;两导线框中感应电流随时间变化的图像如图所示,故两导线框中感应电流的有效值不相等,D项错误。 疑难突破设M导线框中的电流有效值为IM,则 rT=2 ·r· ,得IM= ;设N导线框中电流有效值为IN,则 rT=2 ·r
