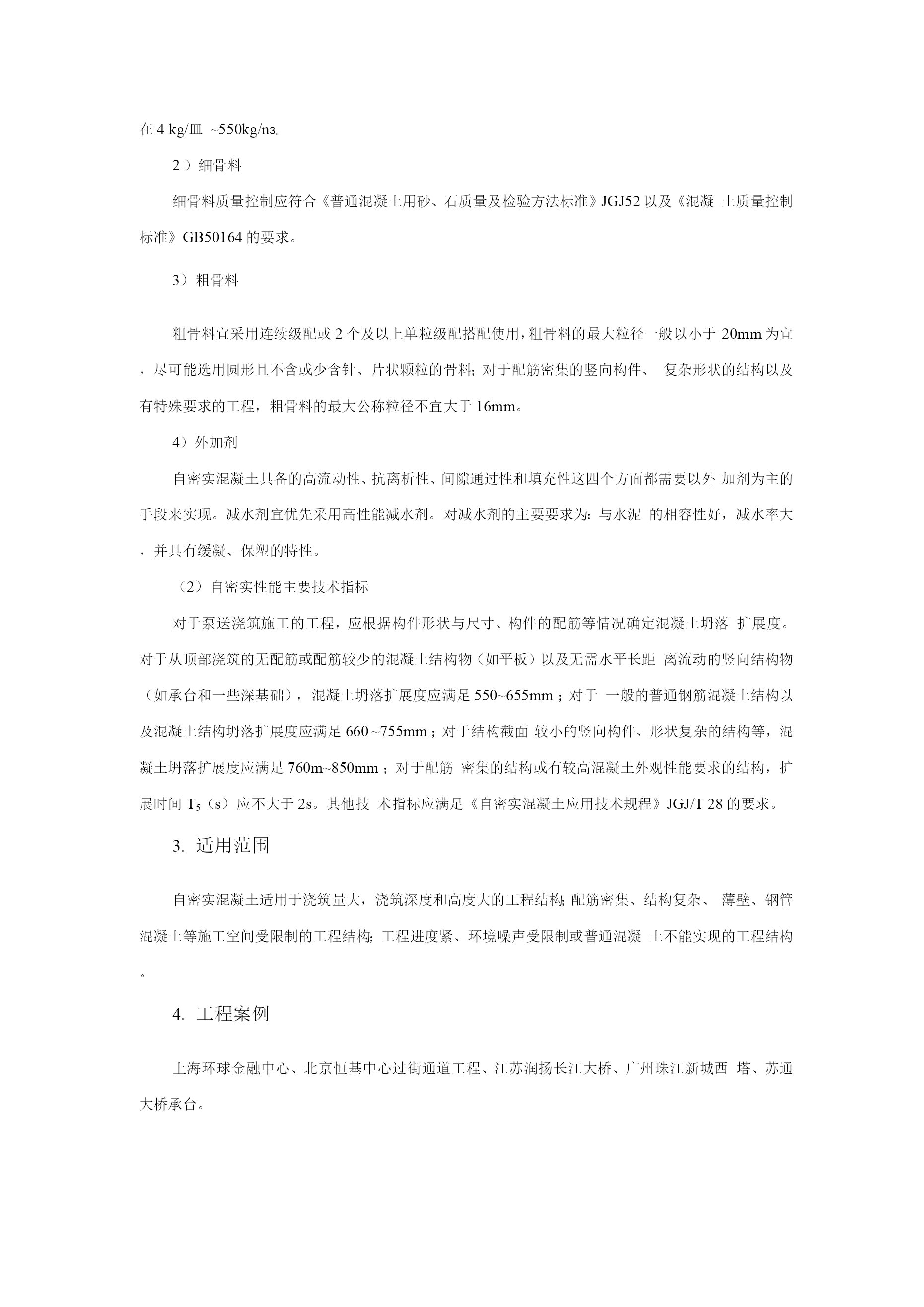

自密实混凝土技术技术内容自密实混凝土（Self-CompactingConcrete称SCC）具有高流动性、均匀性和稳定性，浇筑时无需或仅需轻微外力振捣，能够在自重作用下流动并能充满模板空间的混凝土，属于高性能混凝土的一种。自密实混凝土技术主要包括：自密实混凝土的流动性、填充性、保塑性控制技术；自密实混凝土配合比设计；自密实混凝土早期收缩控制技术。（1）自密实混凝土流动性、填充性、保塑性控制技术自密实混凝土拌合物应具有良好的工作性，包括流动性、填充性和保水性等。通过骨料的级配控制、优选掺合料以及高效（高性能）减水剂来实现混凝土的高流动性、高填充性。其测试方法主要有坍落扩展度和扩展时间试验方法、J环扩展度试验方法、离析率筛析试验方法、粗骨料振动离析率跳桌试验方法等。（2）配合比设计自密实混凝土配合比设计与普通混凝土有所不同，有全计算法、固定砂石法等。配合比设计时，应注意以下几点要求：1）单方混凝土用水量宜为160kg〜180kg；2）水胶比根据粉体的种类和掺量有所不同，不宜大于0.45；3）根据单位体积用水量和水胶比计算得到单位体积粉体量，单位体积粉体量宜为0.16〜0.23；4）自密实混凝土单位体积浆体量宜为0.32〜0.40（3）自密实混凝土自收缩由于自密实混凝土水胶比较低、胶凝材料用量较高，导致混凝土自收缩较大，应采取优化配合比，加强养护等措施，预防或减少自收缩引起的裂缝。技术指标（1）原材料的技术要求1）胶凝材料水泥选用较稳定的硅酸盐水泥或普通硅酸盐水泥；掺合料是自密实混凝土不可缺少的组分之一。一般常用的掺合料有粉煤灰、磨细矿渣、硅灰、粒化高炉矿渣粉、石灰石粉等，也可掺入复合掺合料，复合掺合料宜满足《混凝土用复合掺合料》JG/T486中易流型或普通型I级的要求。胶凝材料总量宜控制在4kg/皿~550kg/n3o2）细骨料细骨料质量控制应符合《普通混凝土用砂、石质量及检验方法标准》JGJ52以及《混凝土质量控制标准》GB50164的要求。3）粗骨料粗骨料宜采用连续级配或2个及以上单粒级配搭配使用，粗骨料的最大粒径一般以小于20mm为宜，尽可能选用圆形且不含或少含针、片状颗粒的骨料；对于配筋密集的竖向构件、复杂形状的结构以及有特殊要求的工程，粗骨料的最大公称粒径不宜大于16mm。4）外加剂自密实混凝土具备的高流动性、抗离析性、间隙通过性和填充性这四个方面都需要以外加剂为主的手段来实现。减水剂宜优先采用高性能减水剂。对减水剂的主要要求为：与水泥的相容性好，减水率大，并具有缓凝、保塑的特性。（2）自密实性能主要技术指标对于泵送浇筑施工的工程，应根据构件形状与尺寸、构件的配筋等情况确定混凝土坍落扩展度。对于从顶部浇筑的无配筋或配筋较少的混凝土结构物（如平板）以及无需水平长距离流动的竖向结构物（如承台和一些深基础），混凝土坍落扩展度应满足550~655mm；对于一般的普通钢筋混凝土结构以及混凝土结构坍落扩展度应满足660~755mm；对于结构截面较小的竖向构件、形状复杂的结构等，混凝土坍落扩展度应满足760m~850mm；对于配筋密集的结构或有较高混凝土外观性能要求的结构，扩展时间T5（s）应不大于2s。其他技术指标应满足《自密实混凝土应用技术规程》JGJ/T28的要求。适用范围自密实混凝土适用于浇筑量大，浇筑深度和高度大的工程结构；配筋密集、结构复杂、薄壁、钢管混凝土等施工空间受限制的工程结构；工程进度紧、环境噪声受限制或普通混凝土不能实现的工程结构。工程案例上海环球金融中心、北京恒基中心过街通道工程、江苏润扬长江大桥、广州珠江新城西塔、苏通大桥承台。
