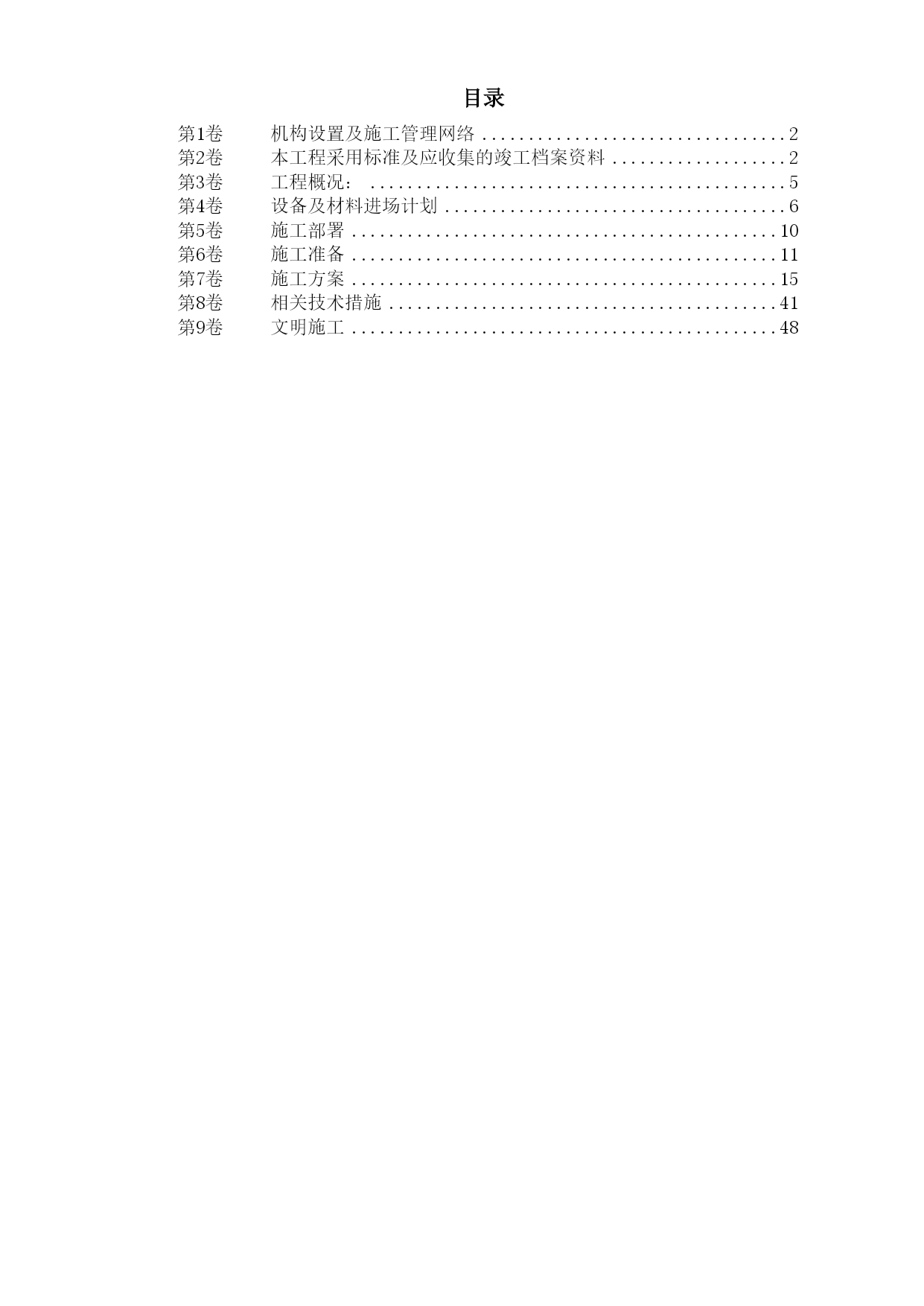

目录TOC\o"1-4"第1卷机构设置及施工管理网络PAGEREF_Toc207007049\h2第2卷本工程采用标准及应收集的竣工档案资料PAGEREF_Toc207007050\h2第3卷工程概况：PAGEREF_Toc207007051\h5第4卷设备及材料进场计划PAGEREF_Toc207007052\h6第5卷施工部署PAGEREF_Toc207007053\h10第6卷施工准备PAGEREF_Toc207007054\h11第7卷施工方案PAGEREF_Toc207007055\h15第8卷相关技术措施PAGEREF_Toc207007056\h41第9卷文明施工PAGEREF_Toc207007057\h48机构设置及施工管理网络1.1施工机构设置及本工程管理体系1.2主要施工管理人员履历简介1.3主要操作人员名单：本工程采用标准及应收集的竣工档案资料2.1本工程应执行规范及采用标准明细表序号标准编号标准名称1GBJ—300—88建筑安装工程质量检验评定统一标准2GBJ—302—88建筑采暖卫生与煤气工程质量检验评定标准3GBJ—303—88建筑电气安装工程质量检验评定标准4GBJ—304—88通风空调工程质量检验评定标准5GB50235—97工业金属管道工程施工及验收规范6GB50243—97通风与空调工程施工及验收规范7GB50254—96电气装置安装工程低压电器施工及验收规范8GB50258—96电气装置安装工程1KV及以下配线工程施工及验收规范9GB50259—96电气装置安装工程电气照明装置施工及验收规范10GB50169—92电气装置安装工程接地装置施工及验收规范11GB50168—92电气装置安装工程电缆线路施工及验收规范12JGJ46—88施工现场临时用电安全技术规范13JGJ59—99建筑施工安全检查评定标准14DB51—T33—91建筑安装工程工艺及操作规程15GB50236—98现场设备工业管道焊接工程施工及验收规范16GB50275—98压缩机、风机、泵安装工程施工及验收规范17GB50274—98制冷设备、空气分离设备安装工程施工及验收规范2.2本工程应收集的竣工档案资料明细表序号技术资料名称统一用表编号1单位工程开工报告渝建竣—42图纸会审和设计交底记录渝建竣—63单位工程竣工报告渝建竣—34图纸会审和设计交底记录5技术变更核定（洽商）单渝建竣—86分项工程质量检验评定表7分项工程质量抽查评定表8单位工程竣工图9钢材出厂质量证明书10设备出厂质量证明11施工技术交底记录渝建竣—2412设备基础复测记录渝建竣—6413设备开箱记录渝建竣—6514设备缺陷修复记录渝建竣—6615设备安装精校记录渝建竣—6716设备安装清洗调整记录渝建竣—6817阀门检查试验记录渝建竣—6918管道隐蔽检查记录渝建竣—2619管道系统强度试验记录渝建竣—7120管道系统严密性试验记录渝建竣—7121通水试验记录渝建竣—7222排水管道系统灌水试验记录渝建竣—7323污水立管通球检查记录渝建竣—7424饮用水系统吹洗（扫）记录渝建竣—7525饮用水系统消毒记录渝建竣—7626设备单体试运转记录渝建竣—7927系统试运转记录渝建竣—8028电气配管（线）隐蔽检查记录渝建竣—8229电缆敷设检查记录渝建竣—8330防雷接地隐蔽检查记录渝建竣—8431绝缘电阻测试记录渝建竣—8532接地电阻测试记录渝建竣—8633通风、空调机组调试记录渝建竣—8634通风、空调系统调试记录渝建竣—9235本工程形成的声像材料36施工组织设计37施工日记38施工技术总结工程概况：该工程位于车站附近，交通便利。建筑面积约67594平方米，分为地下三层和地上两幢33层塔楼，其中三层以下为裙楼。系重庆市设计院设计，由广厦重庆一建集团公司负责施工。负三层为设备层；负二层为车库；负一层至三层为商场；四层设转换层（技术夹层）以上为变维住宅和普通住宅层。3.1水电安装工程设计概况：3.1.1电气系统：变配电所设在负三层，装设1000KVA干式变压器二台、800KVA干式变压器一台、630KVA干式变压器一台。另备一台G805CME.576KW柴油发电机组一台。由市电力电缆沟引入一路10KV电源，作为正常电源。当市电失电时，柴油发电机组投入运行。由变配电所引出的应急线路与正常照明线路经配电管井引至各层，并在各层设置应急电源箱和照明箱。本工程五层及以上各层照明负荷用预制组装式分支电缆树干式供电，四层及以下各层照明空调及动力负荷由低压配电屏用电缆放射式供电，消防负荷用阻燃电缆放射式供电。地下三层至地下一层电
