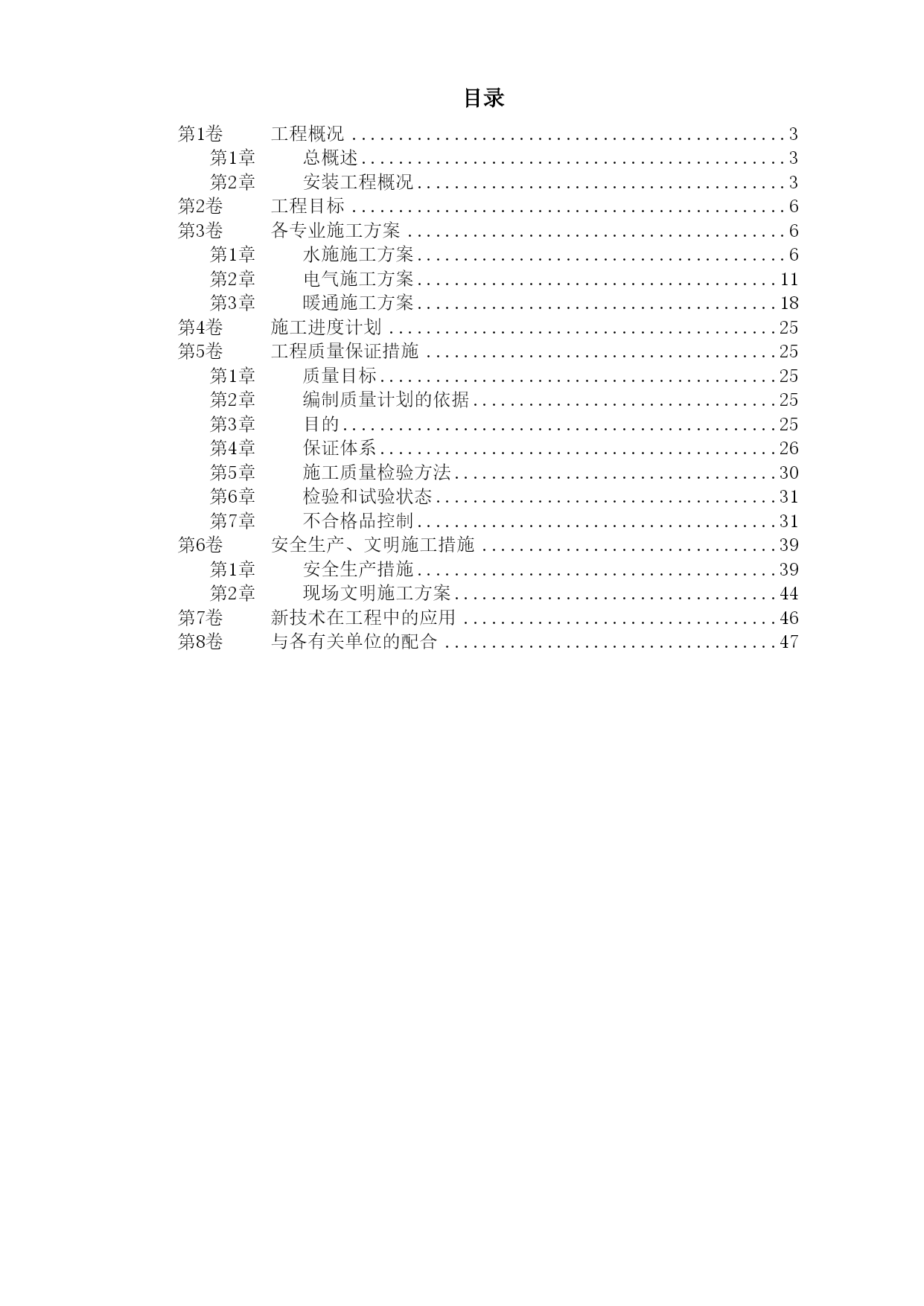

目录TOC\o"1-4"第1卷工程概况PAGEREF_Toc206998765\h3第1章总概述PAGEREF_Toc206998766\h3第2章安装工程概况PAGEREF_Toc206998767\h3第2卷工程目标PAGEREF_Toc206998768\h6第3卷各专业施工方案PAGEREF_Toc206998769\h6第1章水施施工方案PAGEREF_Toc206998770\h6第2章电气施工方案PAGEREF_Toc206998771\h11第3章暖通施工方案PAGEREF_Toc206998772\h18第4卷施工进度计划PAGEREF_Toc206998773\h25第5卷工程质量保证措施PAGEREF_Toc206998774\h25第1章质量目标PAGEREF_Toc206998775\h25第2章编制质量计划的依据PAGEREF_Toc206998776\h25第3章目的PAGEREF_Toc206998777\h25第4章保证体系PAGEREF_Toc206998778\h26第5章施工质量检验方法PAGEREF_Toc206998779\h30第6章检验和试验状态PAGEREF_Toc206998780\h31第7章不合格品控制PAGEREF_Toc206998781\h31第6卷安全生产、文明施工措施PAGEREF_Toc206998782\h39第1章安全生产措施PAGEREF_Toc206998783\h39第2章现场文明施工方案PAGEREF_Toc206998784\h44第7卷新技术在工程中的应用PAGEREF_Toc206998785\h46第8卷与各有关单位的配合PAGEREF_Toc206998786\h47工程概况总概述工程名称：浙江省国际金融大厦建设单位：中国银行浙江省分行工程地点：杭州市凤起路A4地块工程概述：本工程是浙江省重点工程，框剪结构，总建筑面积47210平方米，其中地上二十层，地下二层，总建筑高度95米，本工程由主楼和裙房两部组成，主楼20层，主要功能为中国银行办公用房；裙房3层，主要功能为营业用房，地下二层设计为六级人防区，银行金库，空调机房、水泵房、及消防生活水池等。地下一层为变配房，发电机房，汽车库等。安装工程概况1.2.1水施工程概况水施工程有生活给水系统、热水系统、生活污废水系统、雨水系统、消防喷淋系统、消火栓给水系统等。生活给水系统：生活给水系统分为两部分：1～4层采用设在地下二层机房的变频供水机组进行直接供水；4～20层采用地下二层机房的生活水泵供至屋顶组装式水箱，然后由水箱供水至各用水点，生活给水管主要采用厚壁钢管法兰连接。热水系统：由设在十一层的锅炉通过2台RV－04－3.0H／0.6水水热交换器提供热水，主要供给十层厨房。污废水系统：采用芯层发泡UPVC管，主要为裙房L×14轴公用卫生间和主楼9×H轴公用卫生间，及主楼十八层行长室、副行长室，室内卫生间排放污废水用。系统采用自流形式排出室外，地下一层、地下二层卫生间污废水采用潜污泵有压排出。雨水系统：主要为裙房屋顶和主楼屋顶的雨水排放，局部立管埋设于柱中，共计有36路排水立管。喷淋系统：分为两部分，一部分为防火卷帘的保护喷淋；另一部分为楼层喷淋。楼层喷淋共分4路立管供水，稳压泵房设置于主楼屋顶，喷头分为2个等级，楼层为68℃，厨房为93℃。消火栓供水系统：消火栓系统房同喷淋泵设在地下二层，稳压装置设在主楼屋顶，并在标高45m处设置一套减压装置，整个系统成环形布置，消火栓共设置132套，主要有单栓、双栓、带自救式三种形式。1.2.2暖通工程概况大楼暖通工程主要有变频多联单元空调系统：空调水系统、空调送回风系统、送排风系统、人防送风系统。变频多联单元空调机主机设置于4层屋面，室内机主要分布于一层、地下一层、地下二层金库及BAS控制中心等重要场所。空调水系统由离心式冷水机组，螺杆式给水机组及各类水泵、冷却塔组成，共分十个系统。低区系统供应1～4层；中区系统为6～10层；高区系统为11～12层；CPU系统主要供应4～5层、UPS室及电脑部。排烟排风系统：人防及地下室采用机械排风形式通过竖井排至室外，裙房分卫生间采用机械排入立风管在4层排出屋面，主楼卫生间排风每层单独排出室外。送风系统：地下室及人防利用竖井进行机械送风和脚踏风机送风；裙房部分采用集中送风和机盘管加新风送风形式；主楼部分通设在11层、20
