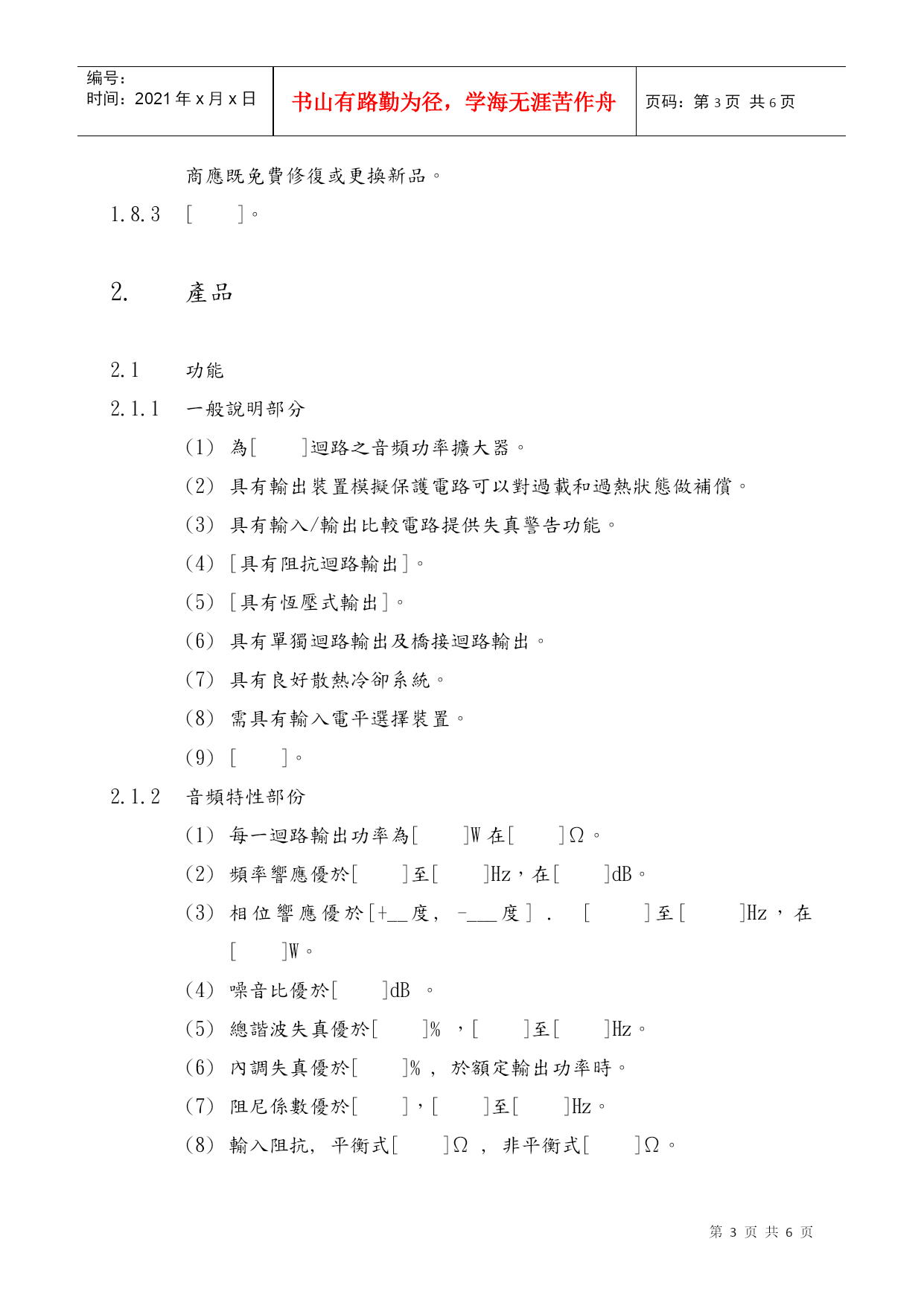

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE6页共NUMPAGES6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第16834章功率擴大器設備1.通則1.1本章概要本章說明音頻功率擴大器之設計、製造、供應、安裝、測試及檢驗等相關之規定。1.2工作範圍1.2.1功率擴大器設備。1.2.2[]。1.3相關章節1.3.1第01330章--資料送審。1.3.2第01450章--品質管理。1.3.3第16010章-基本電機規則。1.4相關準則1.4.1中華民國國家標準(CNS)。1.4.2音響工程協會（AES）。1.4.3美國國家標準學會（ANSI）。1.4.4國際電工委員會（IEC）。1.4.5電影及電視工程協會（SMPTE）。1.4.6美國國家廣播協會（NAB）。1.4.7[]。1.5[系統設計要求](1)[]。1.6資料送審1.6.1資料送審應依據第01330章「資料送審」之規定辦理。1.6.2施工計劃(1)檢討系統配置及固定安裝方式說明提供配置大樣資料。(2)[]。1.6.3廠商資料(1)設備型錄、設備系統規格技術文件。(2)設備系統規格技術文件與規範各相關對照表，並於設備型錄或技術資料上標示出與相對應之規範規格位置。(3)[]。1.7品質保證1.7.1需符合第01450章「品質管理」及16010章「基本電機規則」相關規定辦理。1.7.2[]。1.8保固1.8.1承包商對本器材設備之功能除另有規定者外，自正式驗收合格日起保固[1][]年。1.8.2承包商應於工程驗收後[1週內][]出具保固保證書，由工程單位核存；在保固期間如因器材設備瑕疵或施工不良而故障或損壞，承包商應既免費修復或更換新品。1.8.3[]。2.產品2.1功能2.1.1一般說明部分(1)為[]迴路之音頻功率擴大器。(2)具有輸出裝置模擬保護電路可以對過載和過熱狀態做補償。(3)具有輸入/輸出比較電路提供失真警告功能。(4)[具有阻抗迴路輸出]。(5)[具有恆壓式輸出]。(6)具有單獨迴路輸出及橋接迴路輸出。(7)具有良好散熱冷卻系統。(8)需具有輸入電平選擇裝置。(9)[]。2.1.2音頻特性部份(1)每一迴路輸出功率為[]W在[]Ω。(2)頻率響應優於[]至[]Hz，在[]dB。(3)相位響應優於[+__度,-___度].[]至[]Hz，在[]W。(4)噪音比優於[]dB。(5)總諧波失真優於[]﹪，[]至[]Hz。(6)內調失真優於[]﹪,於額定輸出功率時。(7)阻尼係數優於[]，[]至[]Hz。(8)輸入阻抗,平衡式[]Ω,非平衡式[]Ω。(9)輸入靈敏度[]伏,於額定輸出功率時。(10)最大輸入電平[]dBu。(11)輸入接頭為[XLR平衡式][]。(12)[]。2.1.3安裝固定部份(1)需為標準19英吋寬度，並可直接安裝於機櫃上。(2)固定裝置必須承受設備重量。(3)不可擋住機器散熱空氣對流孔。(4)[]。2.1.4電源供應部份(1)提供[]伏[]Hz電源輸入。(2)[]。2.2零件及附件2.2.1需提供原廠操作使用手冊[2][]份。2.2.2[]。2.3備品2.3.1需提供保險絲[]組。2.3.2[]。3.施工3.1施工方法3.1.1承包商需依造原廠技術手冊說明進行安裝。3.1.2需依照所提供之施工規範進行施工。3.1.3[每一台功率擴大器需具有獨立電源迴路][]。3.1.4[]。3.2訓練3.2.1[承包商於本工程測試完畢經洽業主決定適當時間，負責提供人員訓練，訓練業主指派之操作及維修人員][]。3.2.2在訓練開始前[一個月][]提送訓練計劃書，計劃書內容應包括訓練課程、訓練地點及負責訓練人員等送業主和工程單位認可後實施。3.2.3[]。3.3清理3.3.1承包商於施工完成後[2日內][]應負責清理廢棄物並恢復原有之清潔。3.3.2[]。4.計量與計價4.1計量依契約有關項目以[一式][實作數量][契約數量]計量，[備品數量予以計量]。4.2計價4.2.1依契約有關項目以[一式][實作數量][契約數量]計價，[備品數量予以計價]。4.2.2[單價以包括所需之一切人工、材料、機具、設備、動力、運輸、測試及其他完成本工作所需之費用在內]。4.3[]。＜本章結束＞
