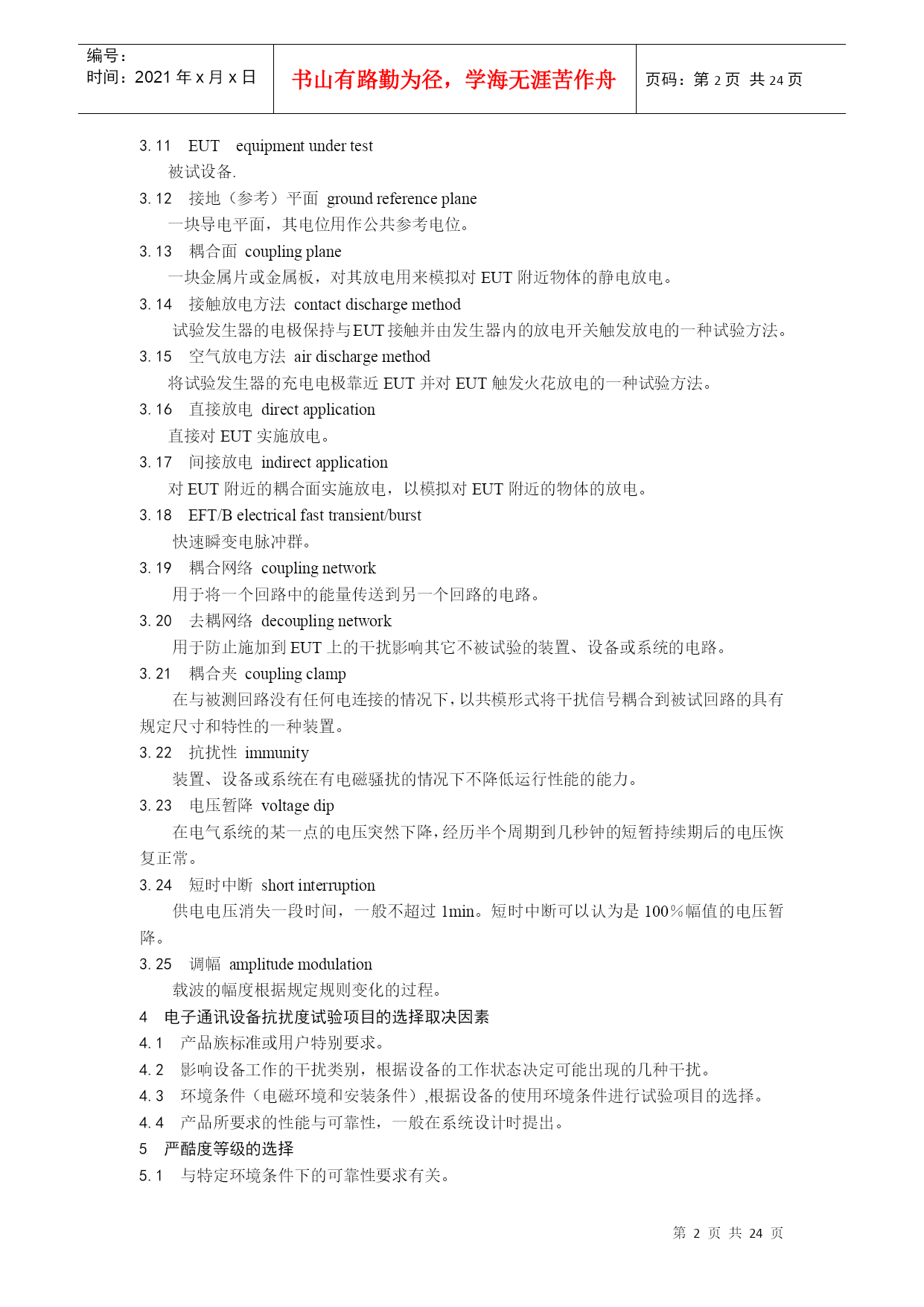

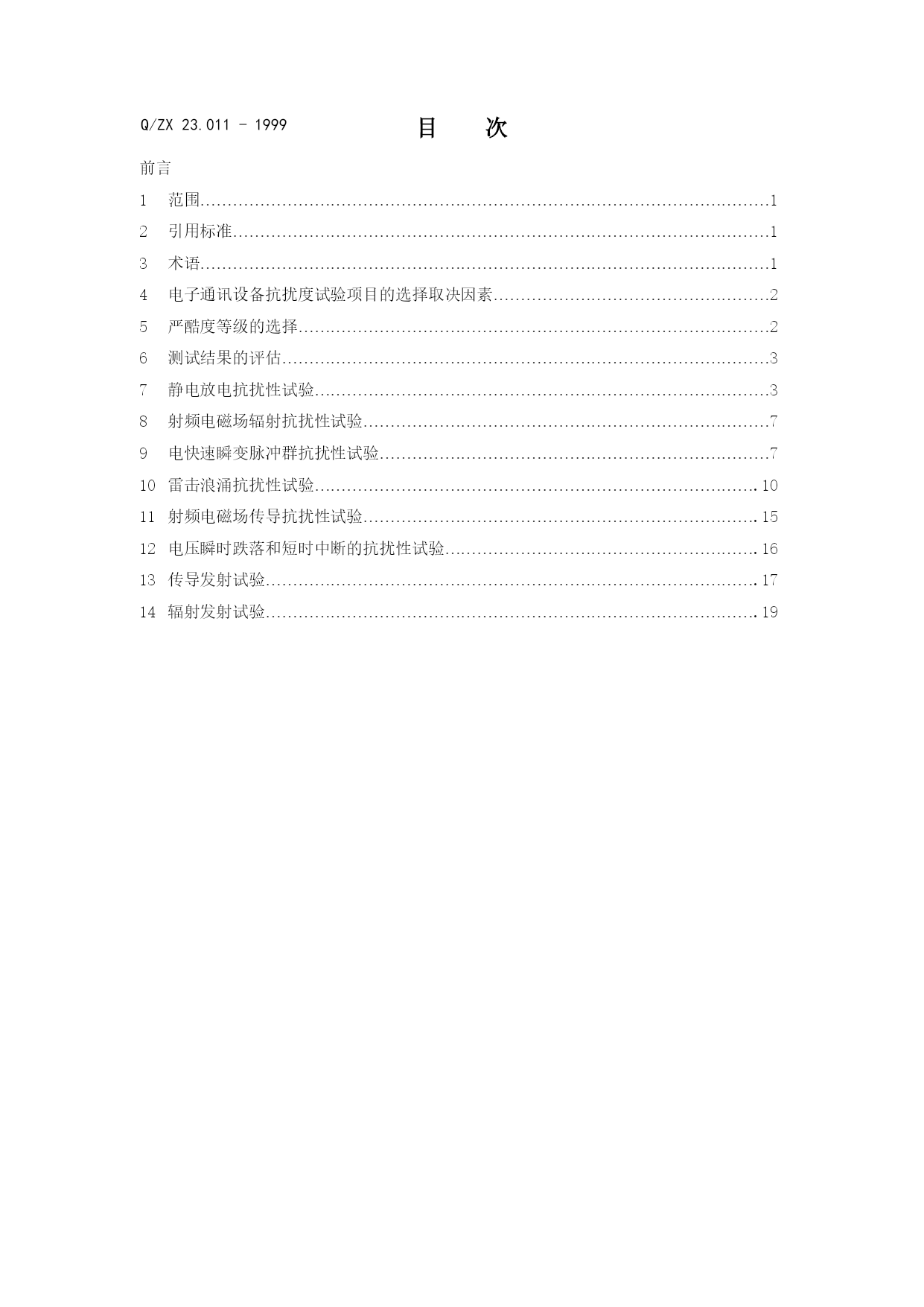

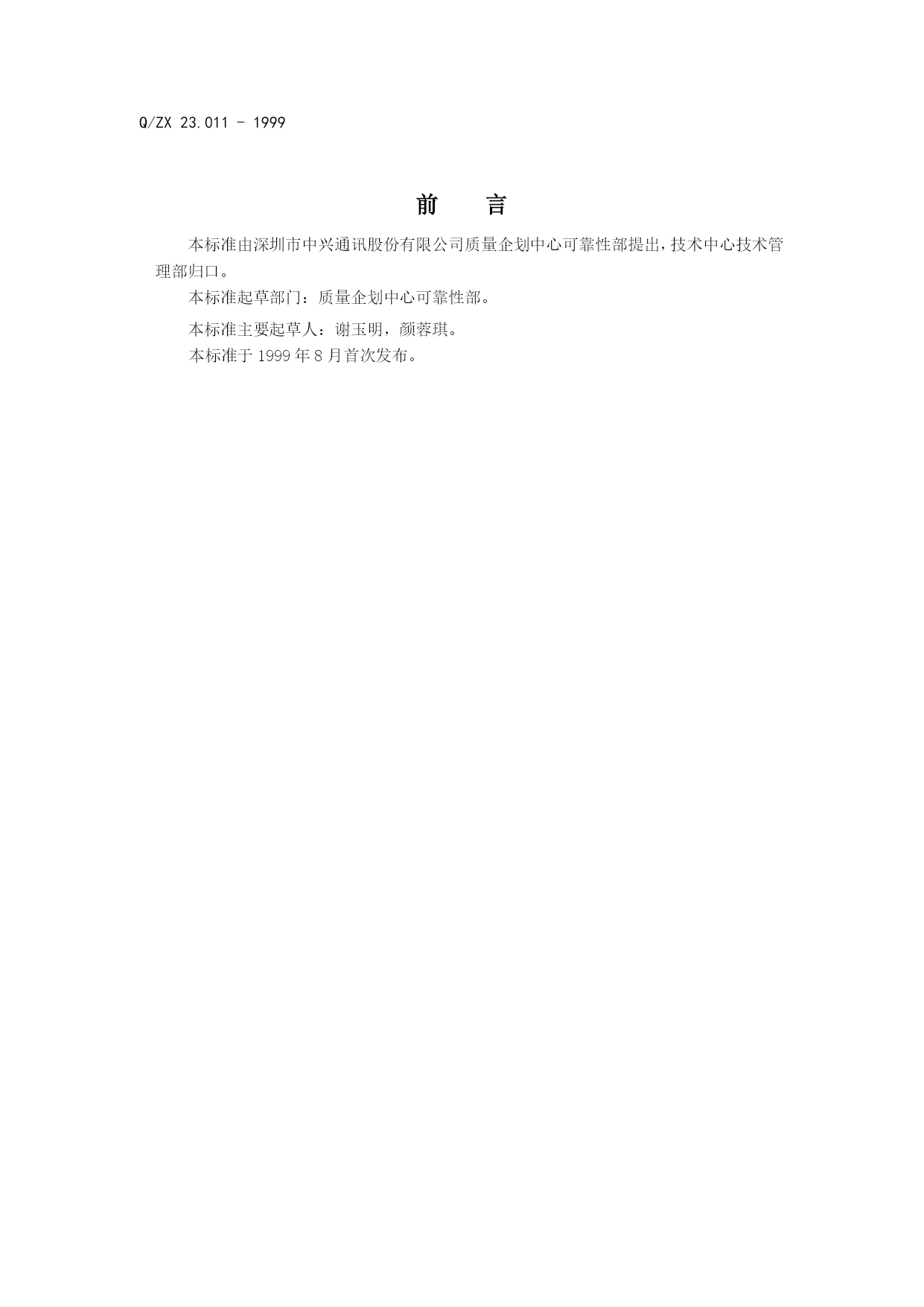

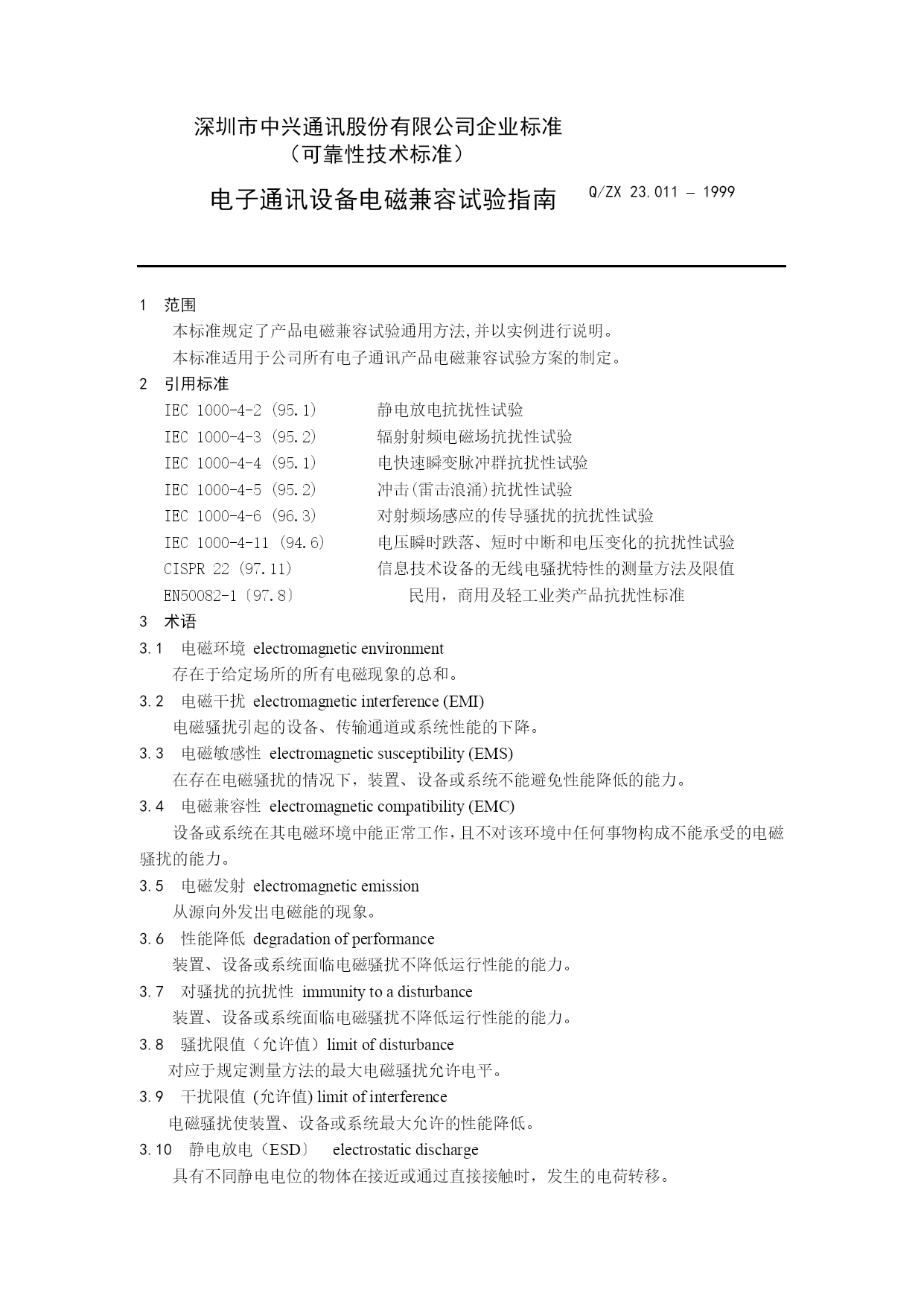

Q/ZX深圳市中兴通讯股份有限公司企业标准(可靠性技术标准)Q/ZX23.011-1999电子通讯设备电磁兼容试验指南1999-08-26发布1999-09-01实施深圳市中兴通讯股份有限公司发布Q/ZX23.011-1999前言本标准由深圳市中兴通讯股份有限公司质量企划中心可靠性部提出，技术中心技术管理部归口。本标准起草部门：质量企划中心可靠性部。本标准主要起草人：谢玉明，颜蓉琪。本标准于1999年8月首次发布。Q/ZX23.011-1999目次前言范围……………………………………………………………………………………………1引用标准………………………………………………………………………………………1术语……………………………………………………………………………………………1电子通讯设备抗扰度试验项目的选择取决因素……………………………………………2严酷度等级的选择……………………………………………………………………………2测试结果的评估………………………………………………………………………………3静电放电抗扰性试验…………………………………………………………………………3射频电磁场辐射抗扰性试验…………………………………………………………………7电快速瞬变脉冲群抗扰性试验………………………………………………………………7雷击浪涌抗扰性试验……………………………………………………………………….10射频电磁场传导抗扰性试验……………………………………………………………….15电压瞬时跌落和短时中断的抗扰性试验………………………………………………….16传导发射试验……………………………………………………………………………….17辐射发射试验……………………………………………………………………………….19编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE21页共NUMPAGES24页第PAGE\*MERGEFORMAT21页共NUMPAGES\*MERGEFORMAT24页深圳市中兴通讯股份有限公司企业标准（可靠性技术标准）电子通讯设备电磁兼容试验指南Q/ZX23.011–19991范围本标准规定了产品电磁兼容试验通用方法,并以实例进行说明。本标准适用于公司所有电子通讯产品电磁兼容试验方案的制定。2引用标准IEC1000-4-2(95.1)静电放电抗扰性试验IEC1000-4-3(95.2)辐射射频电磁场抗扰性试验IEC1000-4-4(95.1)电快速瞬变脉冲群抗扰性试验IEC1000-4-5(95.2)冲击(雷击浪涌)抗扰性试验IEC1000-4-6(96.3)对射频场感应的传导骚扰的抗扰性试验IEC1000-4-11(94.6)电压瞬时跌落、短时中断和电压变化的抗扰性试验CISPR22(97.11)信息技术设备的无线电骚扰特性的测量方法及限值EN50082-1〔97.8〕民用，商用及轻工业类产品抗扰性标准3术语3.1电磁环境electromagneticenvironment存在于给定场所的所有电磁现象的总和。3.2电磁干扰electromagneticinterference(EMI)电磁骚扰引起的设备、传输通道或系统性能的下降。3.3电磁敏感性electromagneticsusceptibility(EMS)在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力。3.4电磁兼容性electromagneticcompatibility(EMC)设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。3.5电磁发射electromagneticemission从源向外发出电磁能的现象。3.6性能降低degradationofperformance装置、设备或系统面临电磁骚扰不降低运行性能的能力。3.7对骚扰的抗扰性immunitytoadisturbance装置、设备或系统面临电磁骚扰不降低运行性能的能力。3.8骚扰限值（允许值）limitofdisturbance对应于规定测量方法的最大电磁骚扰允许电平。3.9干扰限值(允许值)limitofinterference电磁骚扰使装置、设备或系统最大允许的性能降低。3.10静电放电（ESD〕electrostaticdischarge具有不同静电电位的物体在接近或通过直接接触时，发生的电荷转移。3.11EUTequipment
