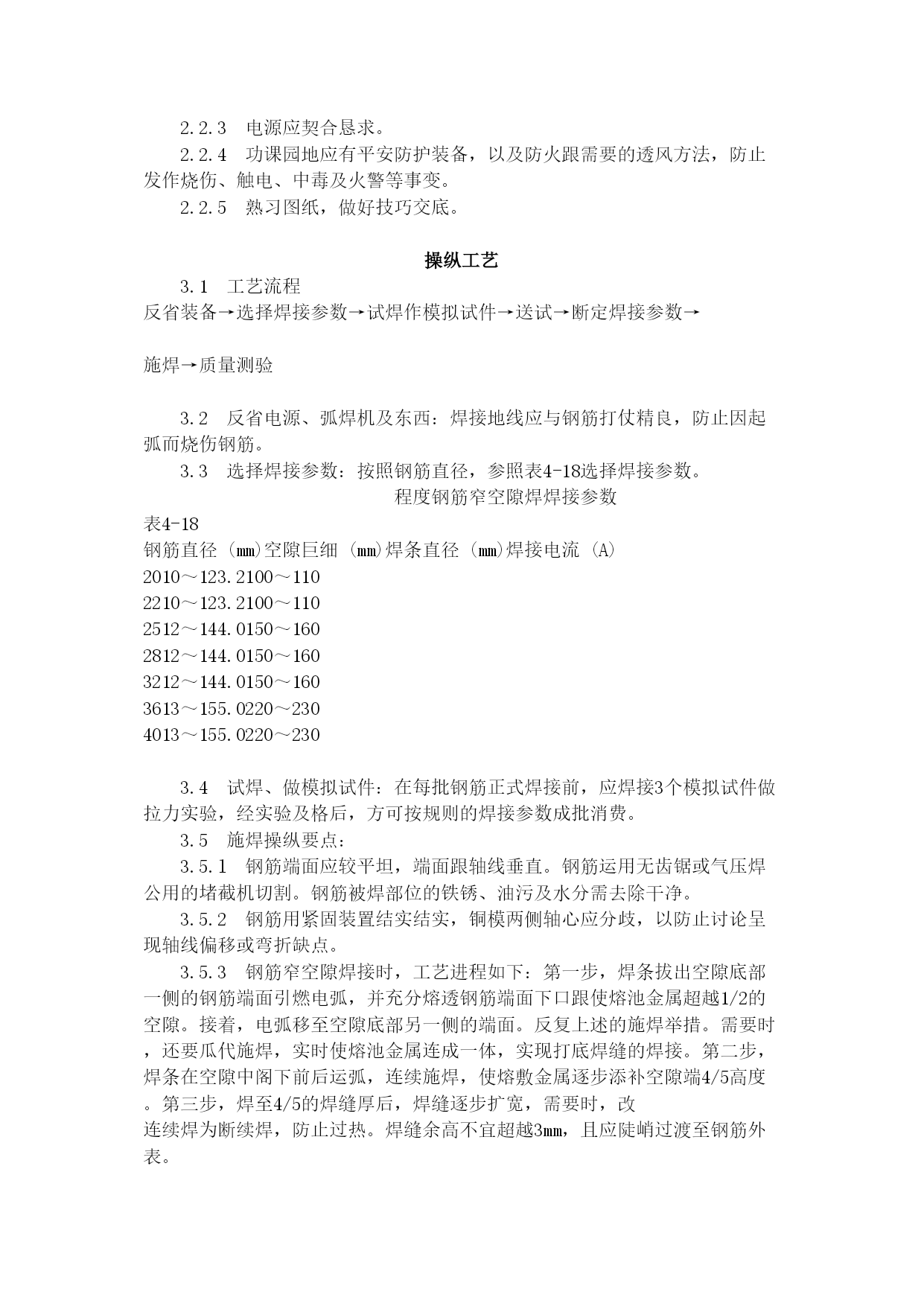

程度钢筋窄空隙焊工艺标准〔412-1996〕范畴本工艺标准有用于产业与民用修建现浇钢筋混凝土构造中直径20mm及以上的热轧Ⅰ、Ⅱ级钢筋的现场程度衔接。施工预备2.1材料及要紧机具：2.1.1钢筋：钢筋的级不、直径必需契合计划恳求，有出厂证明书及复试讲演单。出口钢筋还应有化学复试单，其化学身分应满意焊接恳求，并应有可焊性实验。2.1.2焊条：焊条的商标应契合计划规则。如计划无规则时，应契合表4-17的恳求，焊条质量应契合以下恳求：钢筋电弧焊运用的焊条商标表4-17项次钢筋级不窄间隙焊123Ⅰ级Ⅱ级Ⅲ级E5003E5016E6016桪1注：不含余热处置Ⅲ级钢。2.1.2.1药皮应无裂痕、气孔、凹凸不对等缺点，并不得有肉眼看得出的公平度。2.1.2.2焊接进程中，电弧应熄灭波动，药皮融化平均，无成块零落景象。2.1.2.3焊条必需按照焊条说明书的恳求烘干后才能运用。2.1.2.4焊条必需有出厂及格证。2.1.3要紧机具2.1.3.1焊接电源：焊接电源可采纳市场上的定型产物，其容量巨细应能获得300A电流，空载电压应为75V及以上。2.1.3.2U形铜模：U形铜模是由铜模、限位支座、固紧装置构成的公用模具。U形铜模可用紫铜板压抑或铜棒加工而成，也可用电解铜浇铸后经少许加工而成。铜模巨细应与被焊钢筋直径相适应。一种铜模只宜用于邻近的两种直径钢筋焊接。铜模应存在必定的厚度跟体积。2.1.3.3其余机具：焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。2.2功课前提：2.2.1焊工必需持有无效的测验及格证。2.2.2讨论地位应契合规则。2.2.3电源应契合恳求。2.2.4功课园地应有平安防护装备，以及防火跟需要的透风方法，防止发作烧伤、触电、中毒及火警等事变。2.2.5熟习图纸，做好技巧交底。操纵工艺3.1工艺流程反省装备→选择焊接参数→试焊作模拟试件→送试→断定焊接参数→施焊→质量测验3.2反省电源、弧焊机及东西：焊接地线应与钢筋打仗精良，防止因起弧而烧伤钢筋。3.3选择焊接参数：按照钢筋直径，参照表4-18选择焊接参数。程度钢筋窄空隙焊焊接参数表4-18钢筋直径(mm)空隙巨细(mm)焊条直径(mm)焊接电流(A)2010～123.2100～1102210～123.2100～1102512～144.0150～1602812～144.0150～1603212～144.0150～1603613～155.0220～2304013～155.0220～2303.4试焊、做模拟试件：在每批钢筋正式焊接前，应焊接3个模拟试件做拉力实验，经实验及格后，方可按规则的焊接参数成批消费。3.5施焊操纵要点：3.5.l钢筋端面应较平坦，端面跟轴线垂直。钢筋运用无齿锯或气压焊公用的堵截机切割。钢筋被焊部位的铁锈、油污及水分需去除干净。3.5.2钢筋用紧固装置结实结实，铜模两侧轴心应分歧，以防止讨论呈现轴线偏移或弯折缺点。3.5.3钢筋窄空隙焊接时，工艺进程如下：第一步，焊条拔出空隙底部一侧的钢筋端面引燃电弧，并充分熔透钢筋端面下口跟使熔池金属超越1/2的空隙。接着，电弧移至空隙底部另一侧的端面。反复上述的施焊举措。需要时，还要瓜代施焊，实时使熔池金属连成一体，实现打底焊缝的焊接。第二步，焊条在空隙中阁下前后运弧，连续施焊，使熔敷金属逐步添补空隙端4/5高度。第三步，焊至4/5的焊缝厚后，焊缝逐步扩宽，需要时，改连续焊为断续焊，防止过热。焊缝余高不宜超越3mm，且应陡峭过渡至钢筋外表。3.5.4拆去铜模。按照气温决议拆模时间。冬季焊完3min后可拆模，冬期为5min后拆模。10℃以下还要掩盖弧形铁皮盖板或岩棉板保温。过早拆模会使焊缝得到保温，讨论变脆。3.6质量反省：在焊接消费中焊工应细心逐一讨论进展自检，如觉察质量缺点，应查寻缘故实时消弭，分歧格又无奈弥补的讨论，应切除热阻碍区后重焊。质量标准4.1保障工程：4.1.1钢筋的品种跟质量，焊条的商标、功能，必需契合计划恳求跟有关标准的规则。注：出口钢筋需先通过化学身分测验跟焊接实验，契合有关规则前方可焊接。测验方法；反省出厂证明书跟实验讲演单。4.1.2钢筋的规格、焊接讨论的地位，统一区段内有讨论钢筋面积的百分比，必需契合计划恳求跟施工标准的规则。测验方法：不雅看或尺量反省。4.1.3窄空隙焊讨论的力学功能测验必需及格。力学功能测验时，从每批讨论中随机切取3个讨论做拉伸实验；按照工程需求，也可另取3个讨论做曲折实验。在工场焊接前提下，以300个同讨论型式、同钢筋级不的讨论为一批。在现场装置前提下，每一至二楼层中以300个同讨论型式、同钢筋级不的讨论作为一批，缺乏300个时，仍作为
