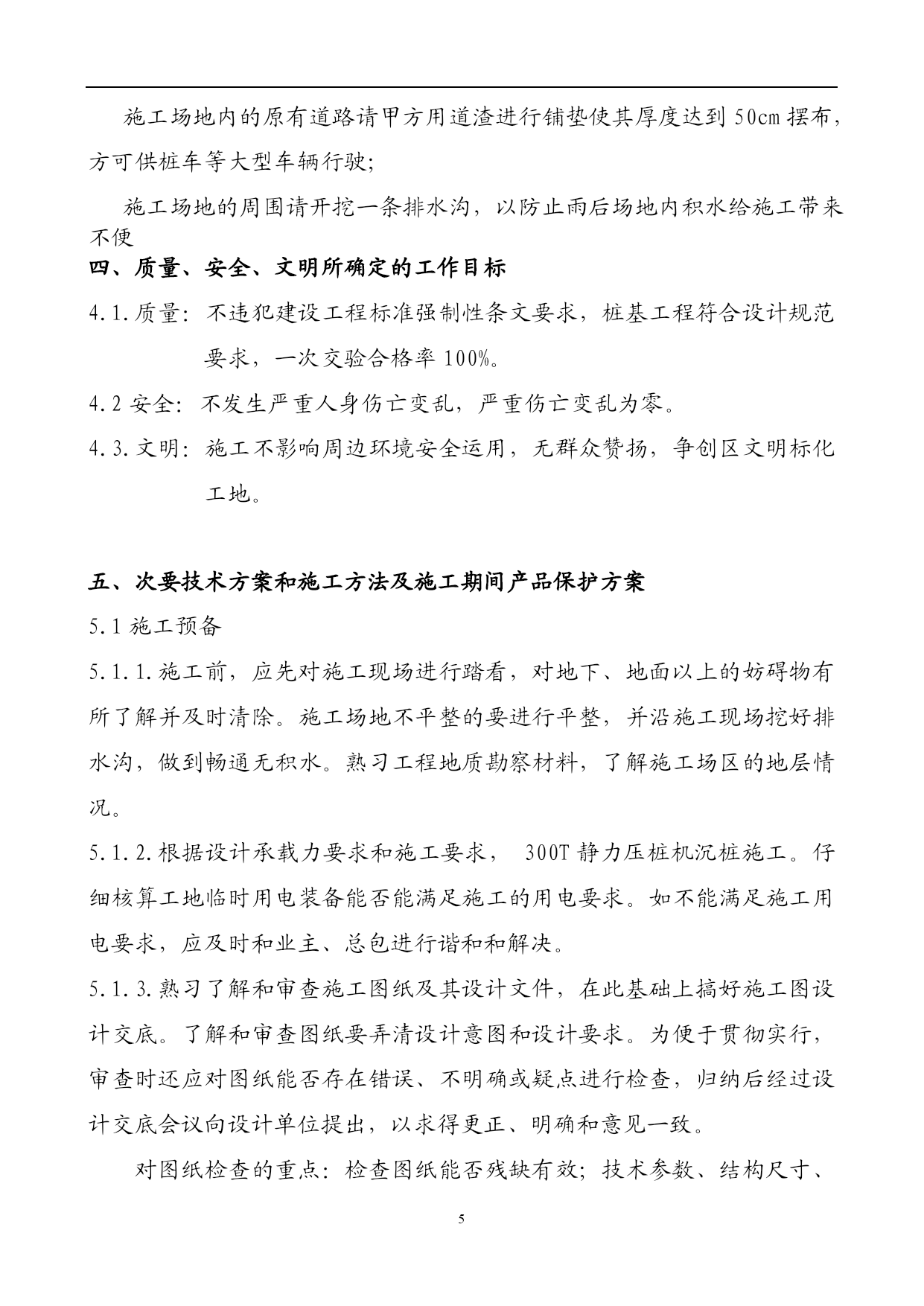

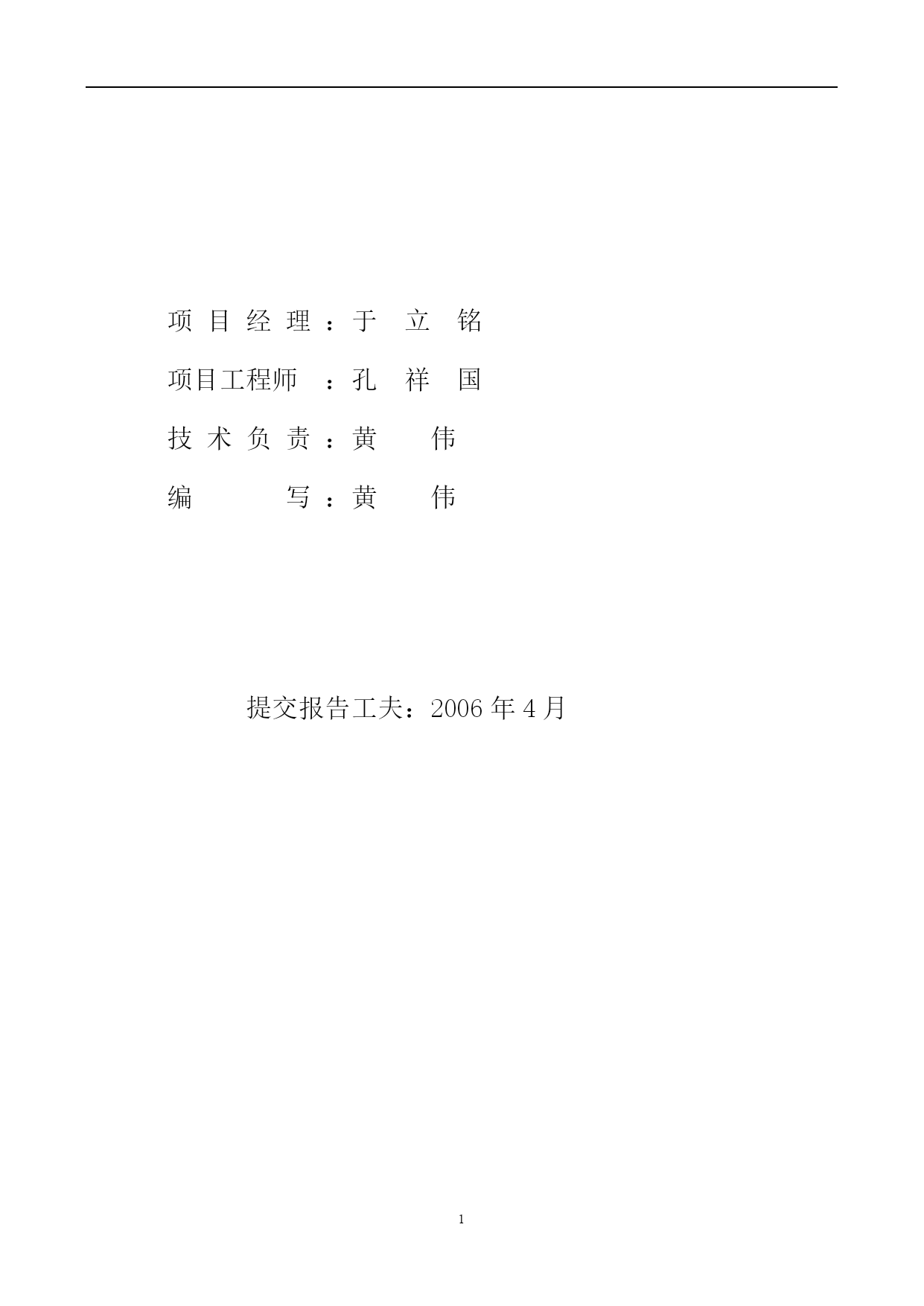

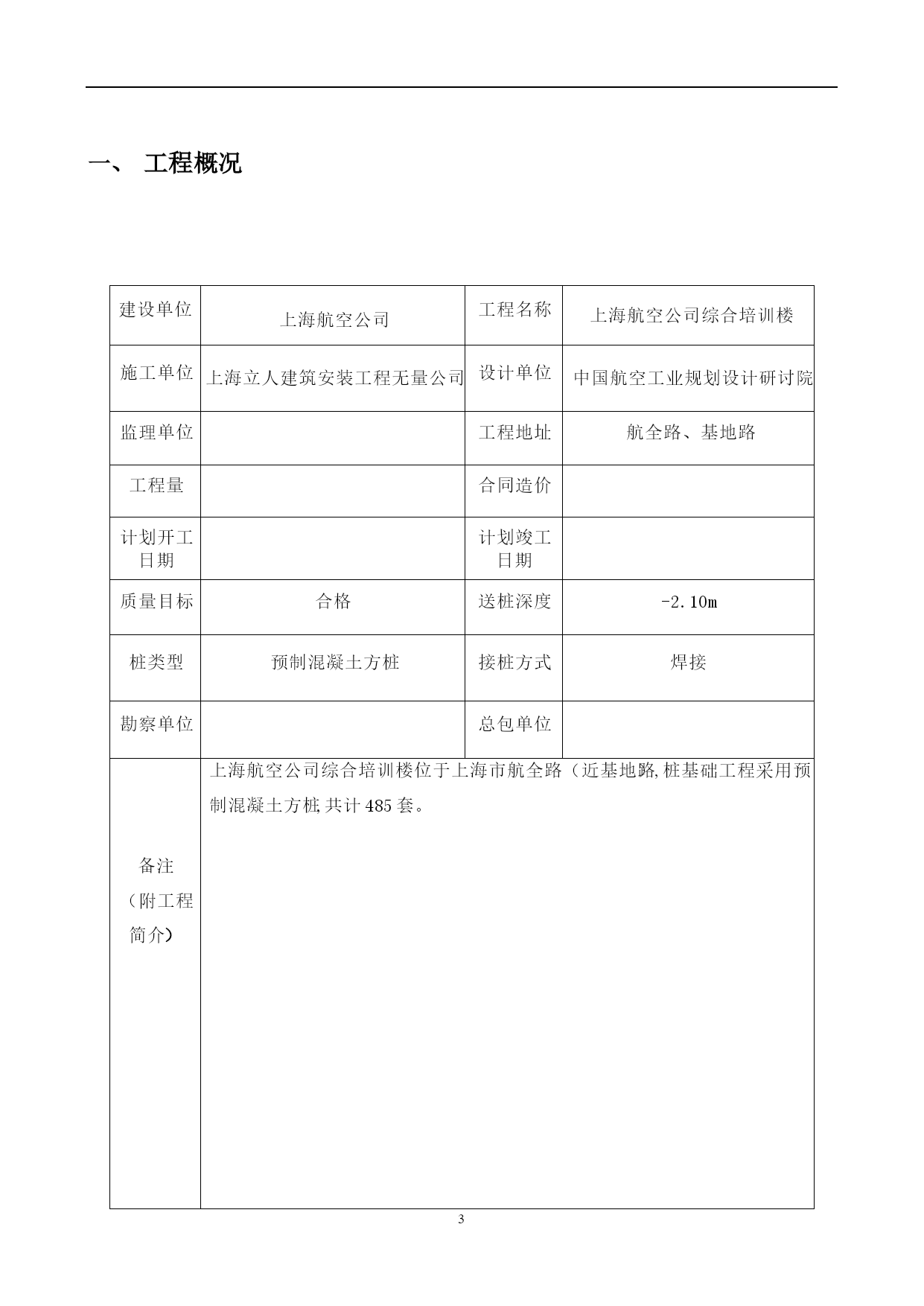

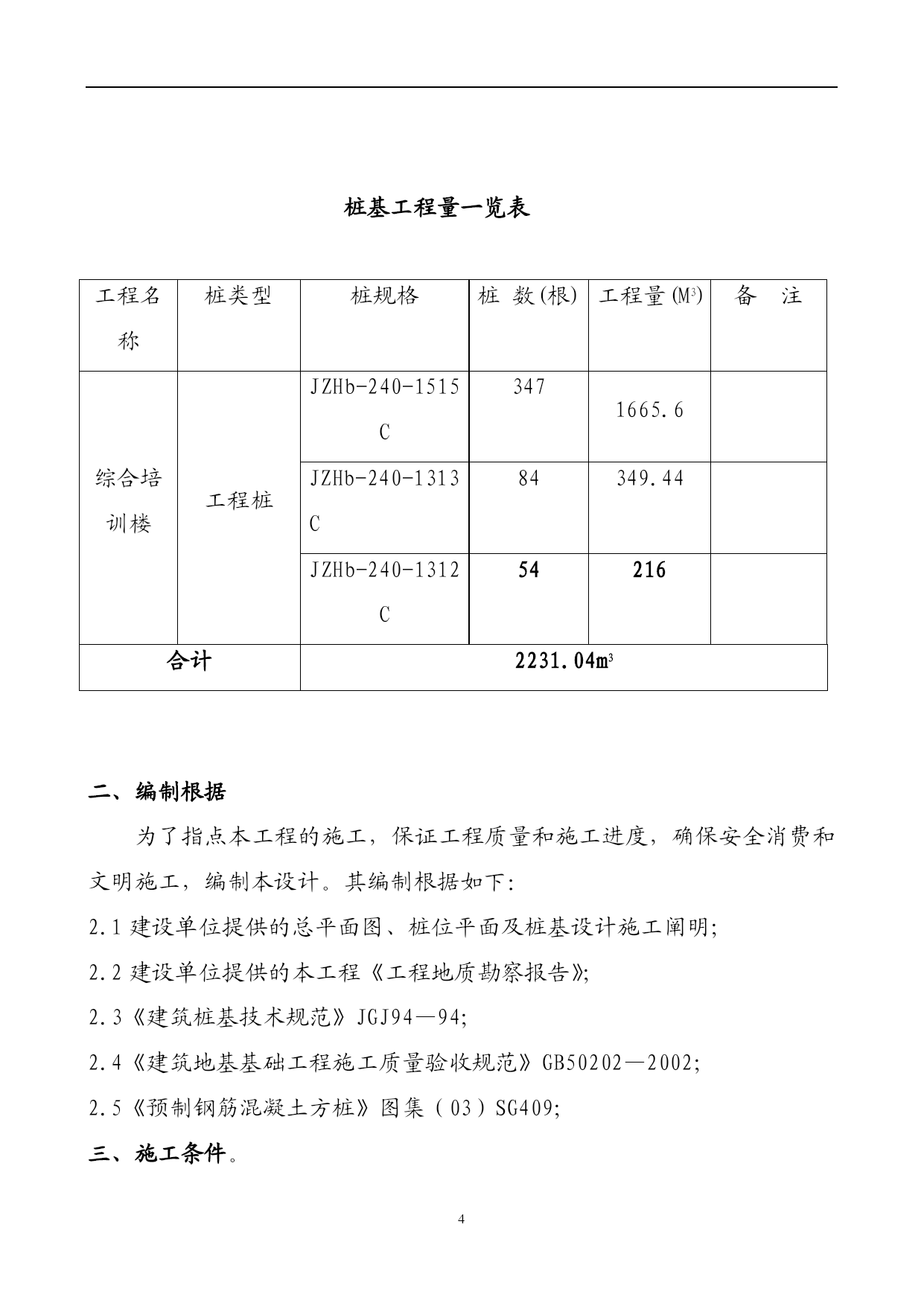

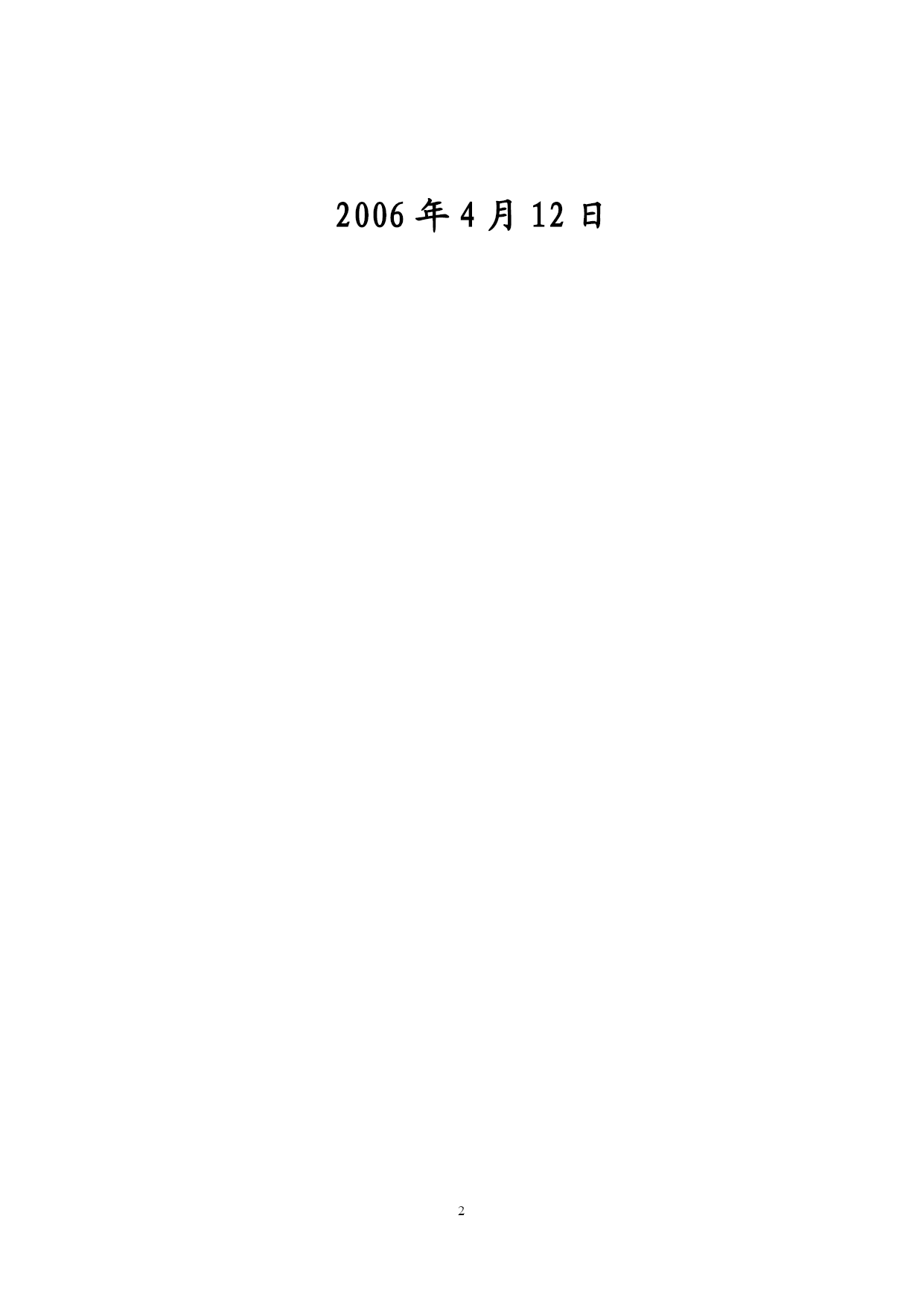

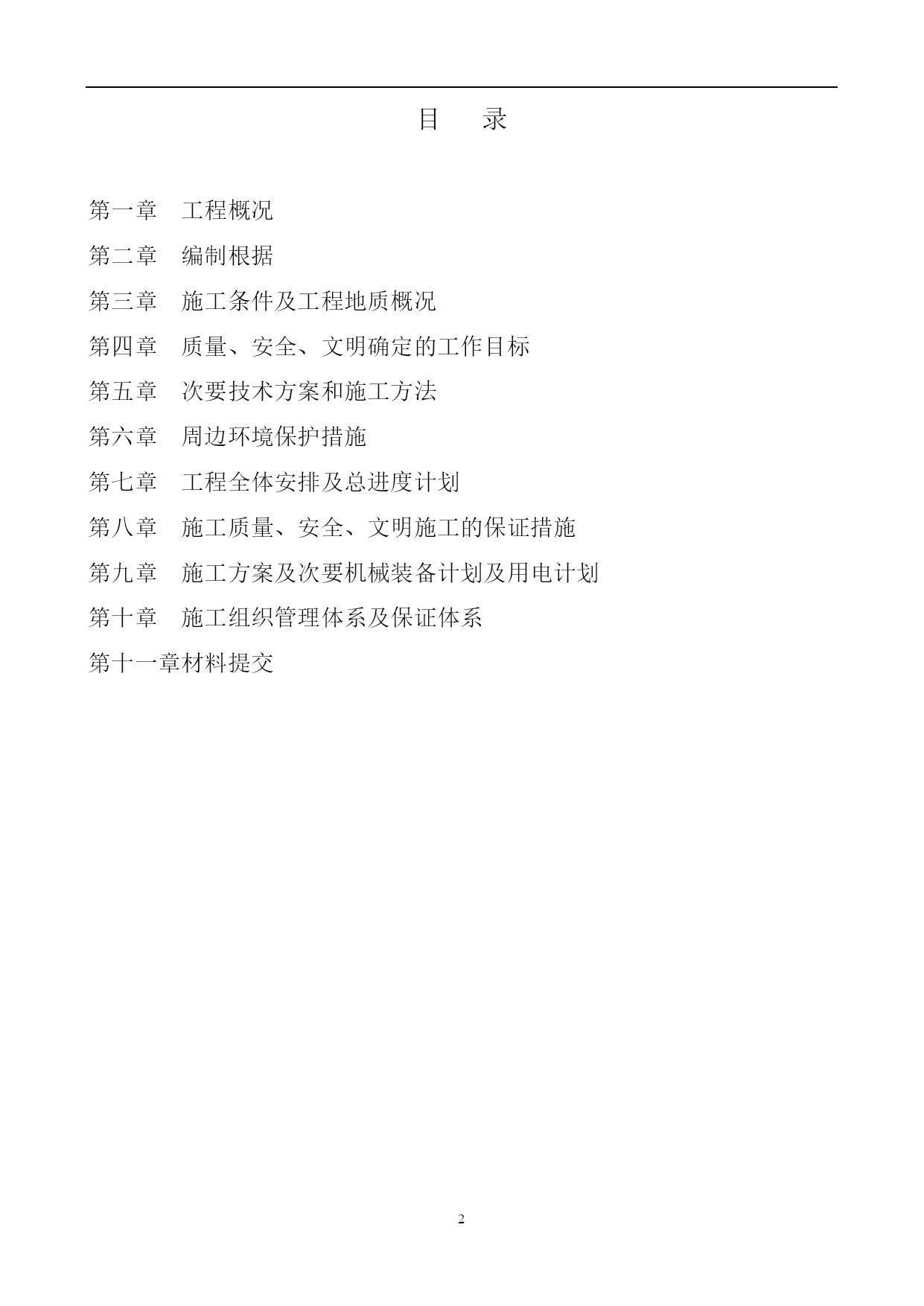

PAGEPAGE26上海航空公司综合培训楼桩基础工程施工组织设计上海立人建筑安装工程无量公司2006年4月12日PAGE项目经理：于立铭项目工程师：孔祥国技术负责：黄伟编写：黄伟提交报告工夫：2006年4月目录第一章工程概况第二章编制根据第三章施工条件及工程地质概况第四章质量、安全、文明确定的工作目标第五章次要技术方案和施工方法第六章周边环境保护措施第七章工程全体安排及总进度计划第八章施工质量、安全、文明施工的保证措施第九章施工方案及次要机械装备计划及用电计划第十章施工组织管理体系及保证体系第十一章材料提交工程概况建设单位上海航空公司工程名称上海航空公司综合培训楼施工单位上海立人建筑安装工程无量公司设计单位中国航空工业规划设计研讨院监理单位工程地址航全路、基地路工程量合同造价计划开工日期计划竣工日期质量目标合格送桩深度-2.10m桩类型预制混凝土方桩接桩方式焊接勘察单位总包单位备注（附工程简介）上海航空公司综合培训楼位于上海市航全路（近基地路）,桩基础工程采用预制混凝土方桩,共计485套。桩基工程量一览表工程名称桩类型桩规格桩数(根)工程量(M3)备注综合培训楼工程桩JZHb-240-1515C3471665.6JZHb-240-1313C84349.44JZHb-240-1312C54216合计2231.04m3二、编制根据为了指点本工程的施工，保证工程质量和施工进度，确保安全消费和文明施工，编制本设计。其编制根据如下：2.1建设单位提供的总平面图、桩位平面及桩基设计施工阐明；2.2建设单位提供的本工程《工程地质勘察报告》；2.3《建筑桩基技术规范》JGJ94—94；2.4《建筑地基基础工程施工质量验收规范》GB50202—2002；2.5《预制钢筋混凝土方桩》图集（03）SG409；三、施工条件。施工场地内的原有道路请甲方用道渣进行铺垫使其厚度达到50cm摆布，方可供桩车等大型车辆行驶；施工场地的周围请开挖一条排水沟，以防止雨后场地内积水给施工带来不便四、质量、安全、文明所确定的工作目标4.1.质量：不违犯建设工程标准强制性条文要求，桩基工程符合设计规范要求，一次交验合格率100%。4.2安全：不发生严重人身伤亡变乱，严重伤亡变乱为零。4.3.文明：施工不影响周边环境安全运用，无群众赞扬，争创区文明标化工地。五、次要技术方案和施工方法及施工期间产品保护方案5.1施工预备5.1.1.施工前，应先对施工现场进行踏看，对地下、地面以上的妨碍物有所了解并及时清除。施工场地不平整的要进行平整，并沿施工现场挖好排水沟，做到畅通无积水。熟习工程地质勘察材料，了解施工场区的地层情况。5.1.2.根据设计承载力要求和施工要求，300T静力压桩机沉桩施工。仔细核算工地临时用电装备能否能满足施工的用电要求。如不能满足施工用电要求，应及时和业主、总包进行谐和和解决。5.1.3.熟习了解和审查施工图纸及其设计文件，在此基础上搞好施工图设计交底。了解和审查图纸要弄清设计意图和设计要求。为便于贯彻实行，审查时还应对图纸能否存在错误、不明确或疑点进行检查，归纳后经过设计交底会议向设计单位提出，以求得更正、明确和意见一致。对图纸检查的重点：检查图纸能否残缺有效；技术参数、结构尺寸、标高数据图面反映能否清晰或有遗漏；图与图之间能否存在矛盾；图纸要求的做法在实践施工操作中能否可行；建筑框线现场实践施放及其与建筑红线关系能否和总平面图分歧。5.1.4.做好施工组织设计交底。施组由项目工程师向参与施工管理和参加施工的项目管理人员、技术人员和机班出息行交底。交底后将项目工程师签署的技术交底文件交技术组、施工员、质量员和各机机班长留存，作为指点施工的技术根据。同时，施工员应在施工前按工序和操作要点向各机班组成员再进行技术交底。施工组织设计交底时重点应留意：交底要讲解施工图纸和设计要求、施工操作方法和技术措施；交底必须贯彻施工验收规范、技术规程、工艺标准和质量检验评定标准等要求。将测量定位→调解垂直度→沉桩→焊接→送桩等次要工序过程中的施工操作要求和质量控制标准逐一加以细化和量化。5.1.5.为保证测量工作的精确性和各分项工程的谐和性，拟建建筑物的角桩点由总包单位提供，我公司根据总包单位提供的角桩点做好复核标记。认真做好施工现场测量基准点的接收核验工作。为保证施工精度和自检方便，施工现场应建立施工方格控制网，所选择的纵、横主控制轴线必须引至施工区之外予以埋设固定。待方格控制网建立完成，根据控制网再定出其他
