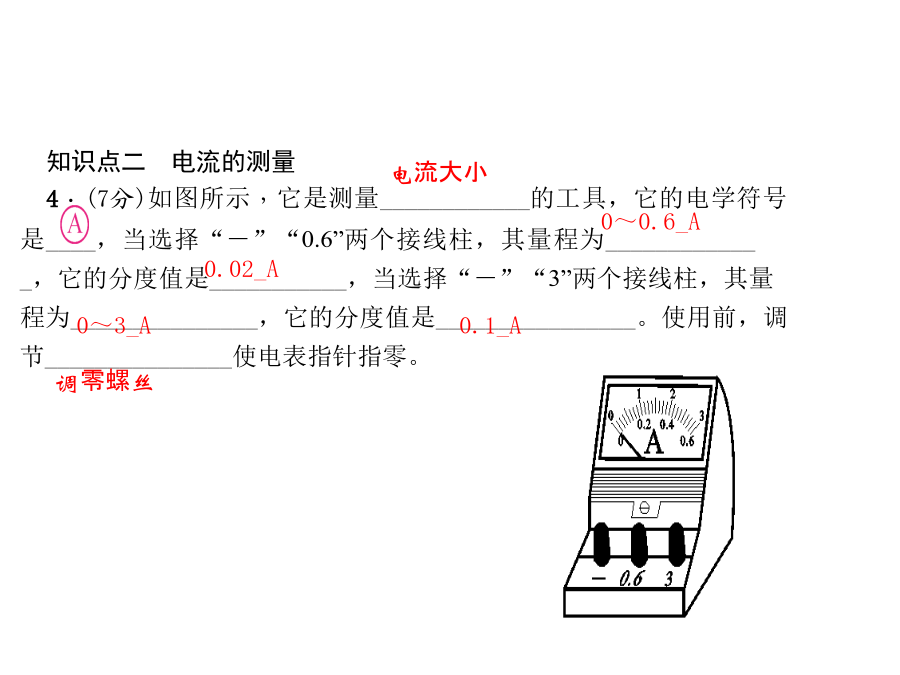

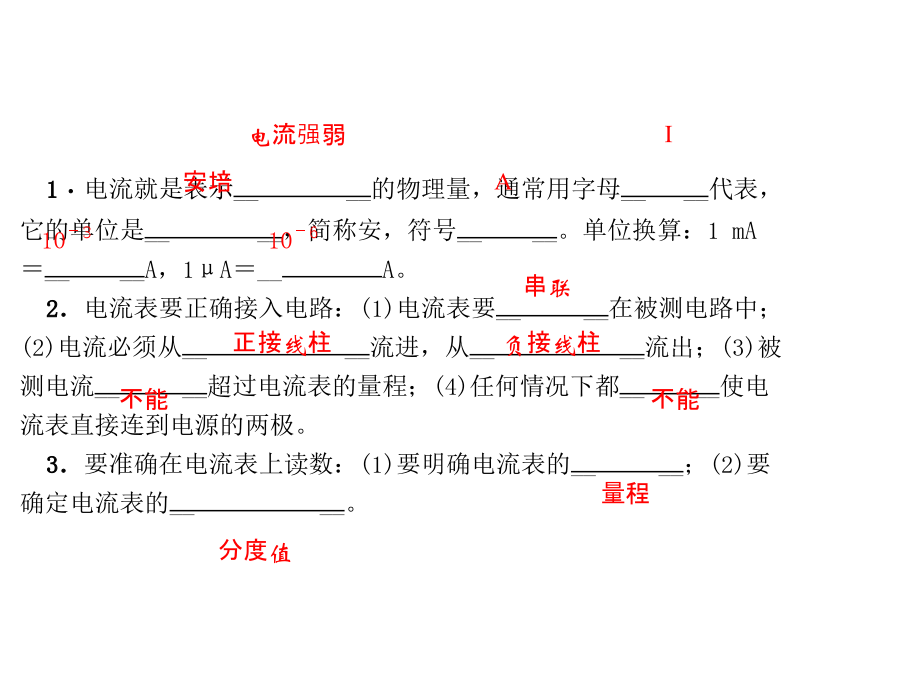

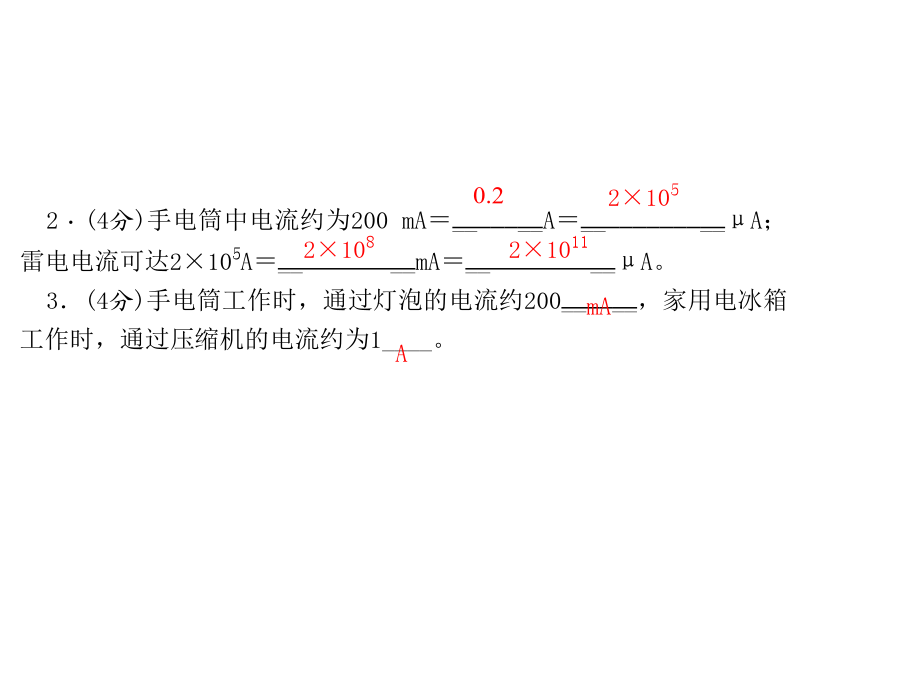

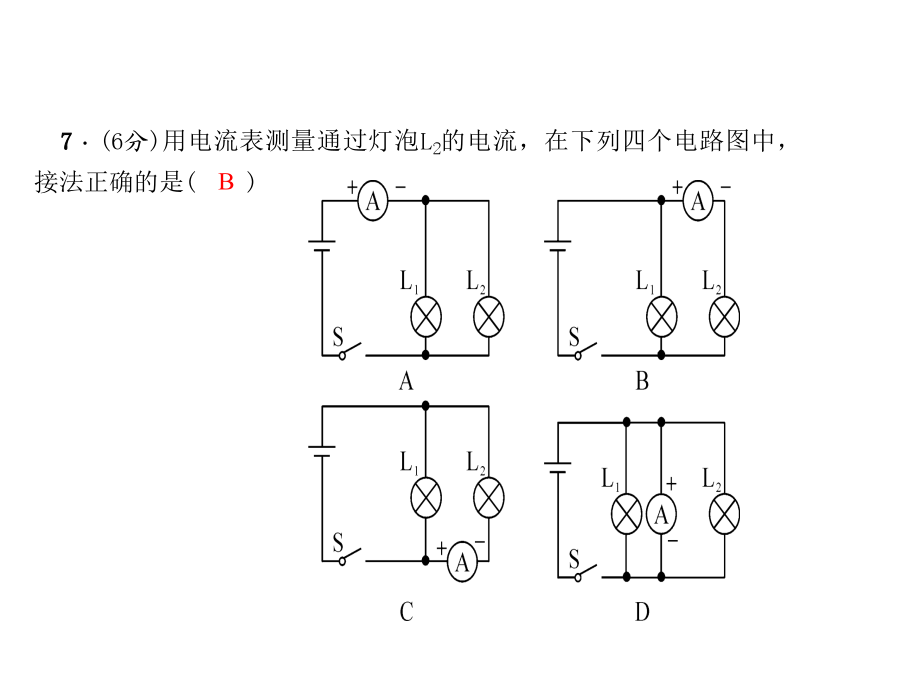

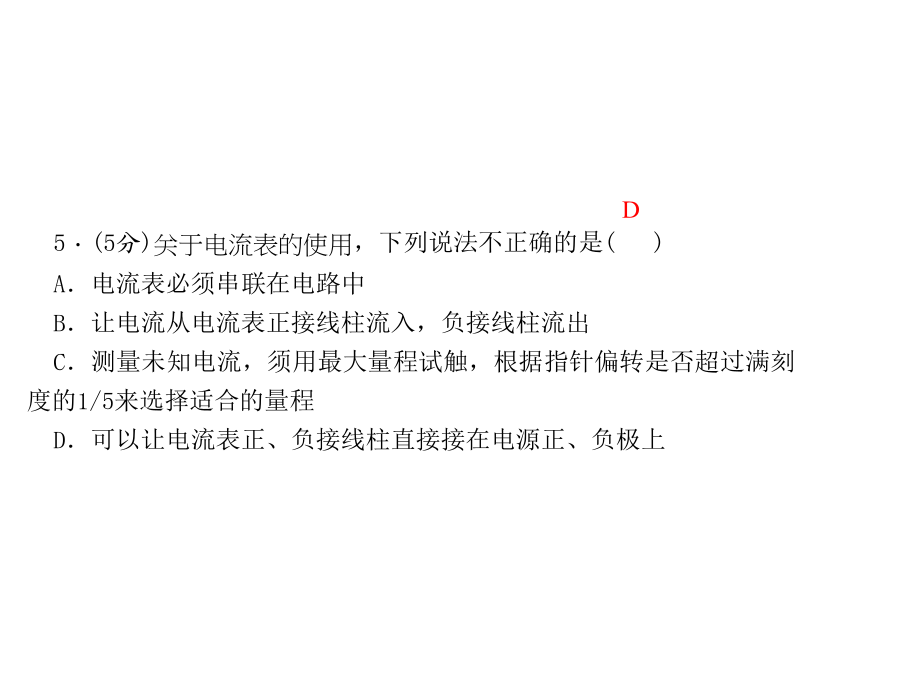

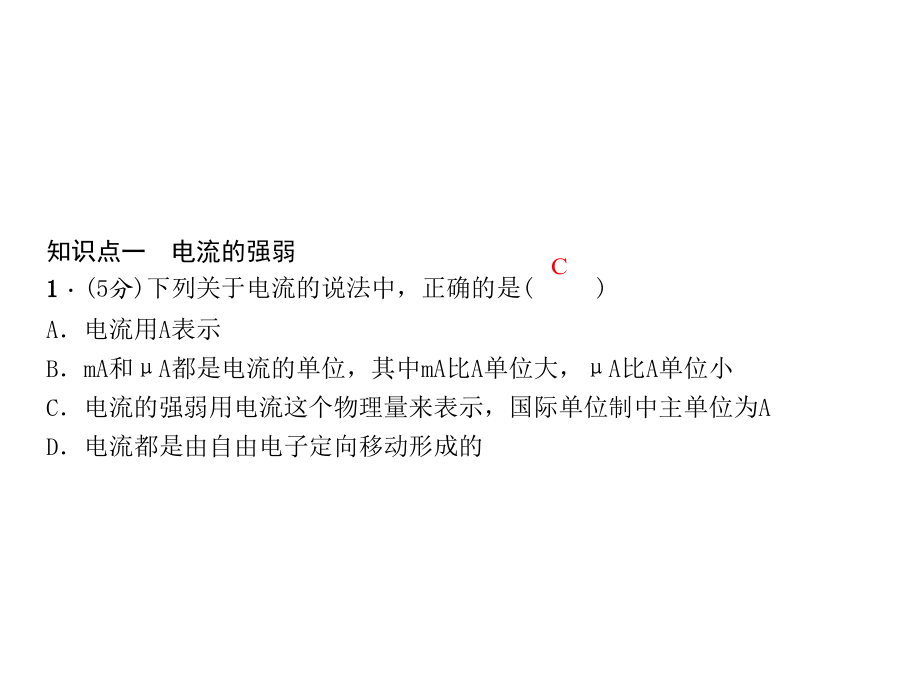

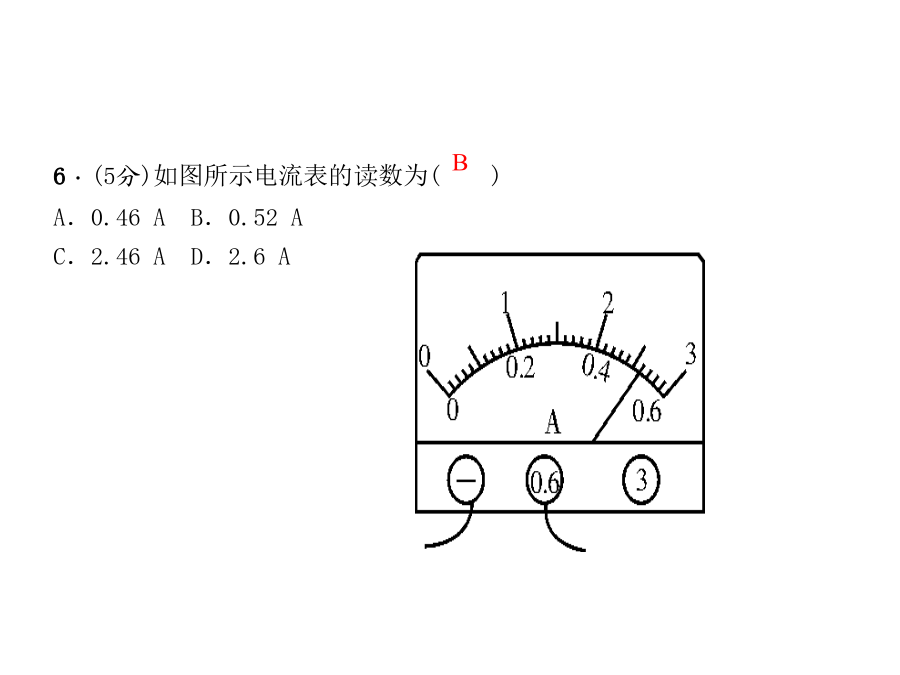

第十五章电流和电路1．电流就是表示____的物理量，通常用字母____代表，它的单位是____，简称安，符号____。单位换算：1mA＝____A，1μA＝__A。2．电流表要正确接入电路：(1)电流表要____在被测电路中；(2)电流必须从____流进，从____流出；(3)被测电流____超过电流表的量程；(4)任何情况下都____使电流表直接连到电源的两极。3．要准确在电流表上读数：(1)要明确电流表的____；(2)要确定电流表的____。知识点一电流的强弱1．(5分)下列关于电流的说法中，正确的是()A．电流用A表示B．mA和μA都是电流的单位，其中mA比A单位大，μA比A单位小C．电流的强弱用电流这个物理量来表示，国际单位制中主单位为AD．电流都是由自由电子定向移动形成的2．(4分)手电筒中电流约为200mA＝____A＝____μA；雷电电流可达2×105A＝____mA＝____μA。3．(4分)手电筒工作时，通过灯泡的电流约200____，家用电冰箱工作时，通过压缩机的电流约为1____。知识点二电流的测量4．(7分)如图所示，它是测量____________的工具，它的电学符号是____，当选择“－”“0.6”两个接线柱，其量程为_____________，它的分度值是___________，当选择“－”“3”两个接线柱，其量程为_______________，它的分度值是________________。使用前，调节_______________使电表指针指零。5．(5分)关于电流表的使用，下列说法不正确的是()A．电流表必须串联在电路中B．让电流从电流表正接线柱流入，负接线柱流出C．测量未知电流，须用最大量程试触，根据指针偏转是否超过满刻度的1/5来选择适合的量程D．可以让电流表正、负接线柱直接接在电源正、负极上6．(5分)如图所示电流表的读数为()A．0.46AB．0.52AC．2.46AD．2.6A7．(6分)用电流表测量通过灯泡L2的电流，在下列四个电路图中，接法正确的是()8．(6分)如图所示的电路中，闭合开关时，下列说法正确的是()A．灯L1、L2串联B．电流表测量的是通过L1的电流C．电流表测量的是通过灯L2的电流D．电流表测量的是L1和L2的总电流9．(8分)小明同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_______________________；另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_____________________________。10．(4分)在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是()A．此时通过该电流表的电流为1.0A或0.2AB．该电流表为一台双量程电流表C．当使用量程为0～3A的接线柱，分度值为0.1AD．在使用该电流表之前应对该表进行调零11．(4分)有0～0.6A和0～3A两个量程的电流表，小明在某次测量中使用0～0.6A量程。从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，则测得实际电流为()A．0.43AB．0.46AC．0.7AD．2.3A解析：“0～3A”量程读出的示数是“0～0.6A”量程读出示数的5倍。2.3A/5＝0.46A，故选B12．(4分)某同学使用电流表时，估计待测电路中的电流表应选用0～0.6A的量程，但他误用0～3A的量程来测量，这样做的结果是()A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度大，读数比较准确D．指针摆动角度小，读数不够准确13．(4分)如图所示，当开关S由断开到闭合的过程中()A．灯L1变亮B．灯L1变暗C．A表示数保持不变D．A表示数发生改变14．(4分)如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是()A．M接a，N接bB．M接d，N接aC．M接c，N接dD．M接c，N接d15．(5分)(易错题)如图所示，粗心的小明把电流表接在了L1的两端。此时如果闭合开关，一定会发生()A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断16．(4分)如图所示，电流表的分度值是_______，此时示数为____。17．(5分)在图中虚线框内填上电源或电流表，使两开关闭合后，两灯都能发光。解：上面放电源(左正右负)，下面放电流表18．(6分)根据图甲所示的电路图，把图乙所示的元件连成电路。(注意连线不能交叉)19．(10分)(扬州模拟)在“用电流表测电流”的实验中，某同学连接的电路如图所
