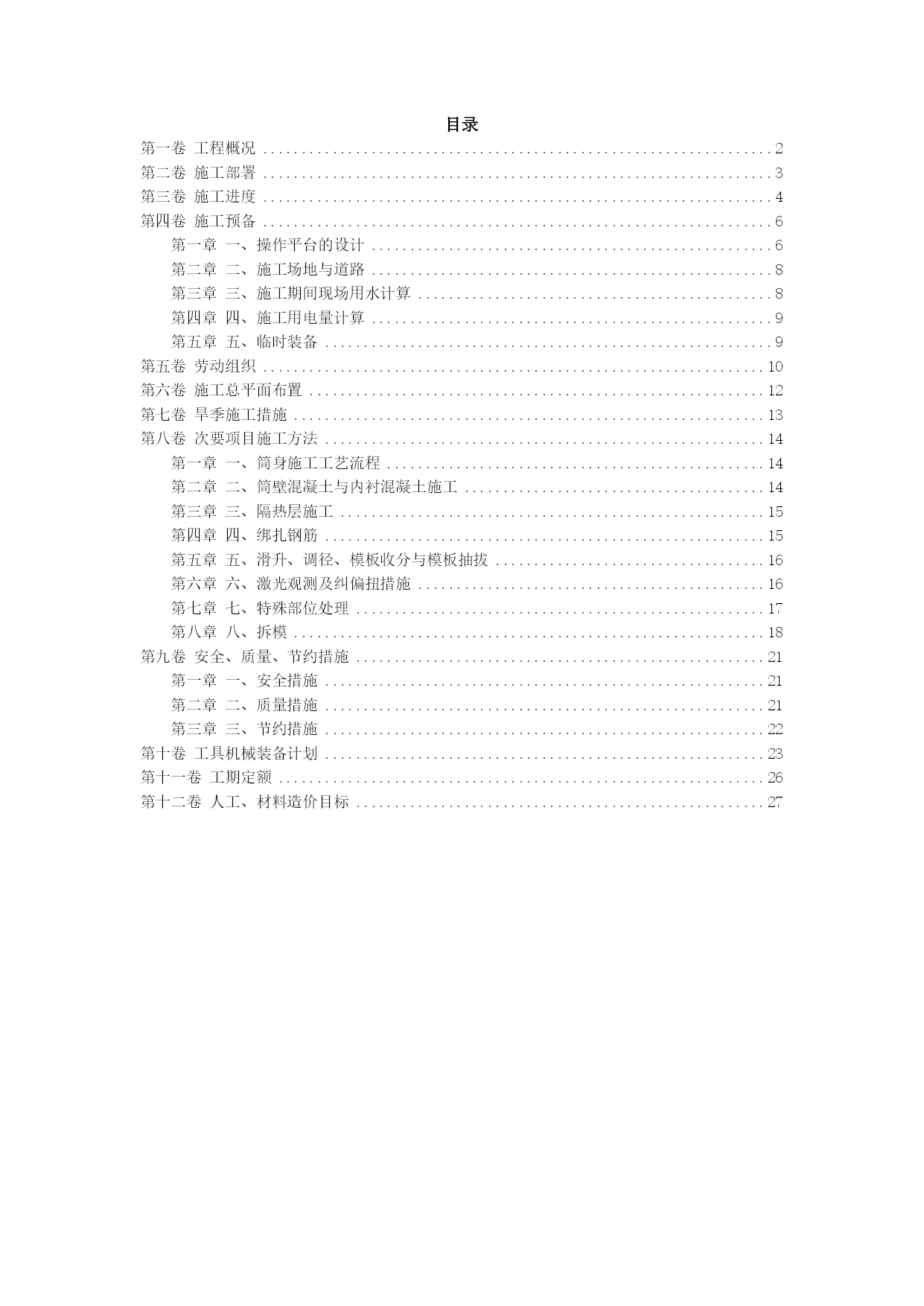

PAGE滑动模板烟囱工程编制日期：2004年5月10日编制单位：目录TOC\o"1-4"\z第一卷工程概况PAGEREF_Toc71941736\h2第二卷施工部署PAGEREF_Toc71941737\h3第三卷施工进度PAGEREF_Toc71941738\h4第四卷施工预备PAGEREF_Toc71941739\h6第一章一、操作平台的设计PAGEREF_Toc71941740\h6第二章二、施工场地与道路PAGEREF_Toc71941741\h8第三章三、施工期间现场用水计算PAGEREF_Toc71941742\h8第四章四、施工用电量计算PAGEREF_Toc71941743\h9第五章五、临时装备PAGEREF_Toc71941744\h9第五卷劳动组织PAGEREF_Toc71941745\h10第六卷施工总平面布置PAGEREF_Toc71941746\h12第七卷旱季施工措施PAGEREF_Toc71941747\h13第八卷次要项目施工方法PAGEREF_Toc71941748\h14第一章一、筒身施工工艺流程PAGEREF_Toc71941749\h14第二章二、筒壁混凝土与内衬混凝土施工PAGEREF_Toc71941750\h14第三章三、隔热层施工PAGEREF_Toc71941751\h15第四章四、绑扎钢筋PAGEREF_Toc71941752\h15第五章五、滑升、调径、模板收分与模板抽拔PAGEREF_Toc71941753\h16第六章六、激光观测及纠偏扭措施PAGEREF_Toc71941754\h16第七章七、特殊部位处理PAGEREF_Toc71941755\h17第八章八、拆模PAGEREF_Toc71941756\h18第九卷安全、质量、节约措施PAGEREF_Toc71941757\h21第一章一、安全措施PAGEREF_Toc71941758\h21第二章二、质量措施PAGEREF_Toc71941759\h21第三章三、节约措施PAGEREF_Toc71941760\h22第十卷工具机械装备计划PAGEREF_Toc71941761\h23第十一卷工期定额PAGEREF_Toc71941762\h26第十二卷人工、材料造价目标PAGEREF_Toc71941763\h27第一卷工程概况某热电站第期工程有6台蒸发量220t/h燃油锅炉,为减少城市净化,根据国家对烟气中SO2排放的规定,设一座180m高钢筋混凝土烟囱。烟囱采用环形刚性基础,持力层在-9.7m处的自然砂卵石层上,承载力取400kN/m2。-6.5m设人防室,顶板厚40cm。基础底直径24m,10m处筒身直径18.26m,筒首内径5.5m,有竖向凹槽状花饰。标高在20m以下,壁厚为60cm;标高20m-180m,壁厚由60cm减少为16cm。筒身分两个坡度,20m以下为10%,20m以上为2.5%,内壁20m-150m处为2.2%。筒壁混凝土为C30石英砂重混凝土,隔热层为10cm厚加气混凝土块,内衬为12cm厚C20陶粒混凝土。沿全高每10m设一道牛腿。第二卷施工部署施工部署根据施工环境、装备情况、劳动力的技术能力作以下安排。一、工期安排基础挖土到混凝土浇筑、回填土终了共99个工作日。±0m-5.4m为12d,5.4m滑升到180m为60d。二、工序安排全套滑模安装包括操作平台、模板、千斤顶与支承杆。为顺应构筑物结构尺寸变化,计划进行三次组模。第一次平台组装的标高(指辐射梁上翼缘)为+7.5m,混凝土筒壁的标高为+6m;第二次改装平台标高为+20.65m,混凝土停歇在+19.5m圈梁下平;第三次改装平台标高为107.7m,混凝土停歇在107m。第三卷施工进度施工进度的快慢,取决于能否保证连续施工,针对具体情况应采取以下措施。（1）保证用电,除内部供电外,自设120kW发电机一台。(2)坚持小到中雨、风力小于5级时施工作业不停。(3)组织专门的排除施工妨碍小组,解决临时遇到的成绩,同时负责对悬索拉杆、上下钢圈、斜撑、护身栏、活动围圈及吊挂脚手板等维修及两头拆改工作。预备工作小组要根据方案计划,插入各项工作,为全体顺利连续滑升施工创造条件。(4)两头平台的改装工作必须按一致安排的计划和方案有步骤地实行。施工进度计划见下表。施工项目计
