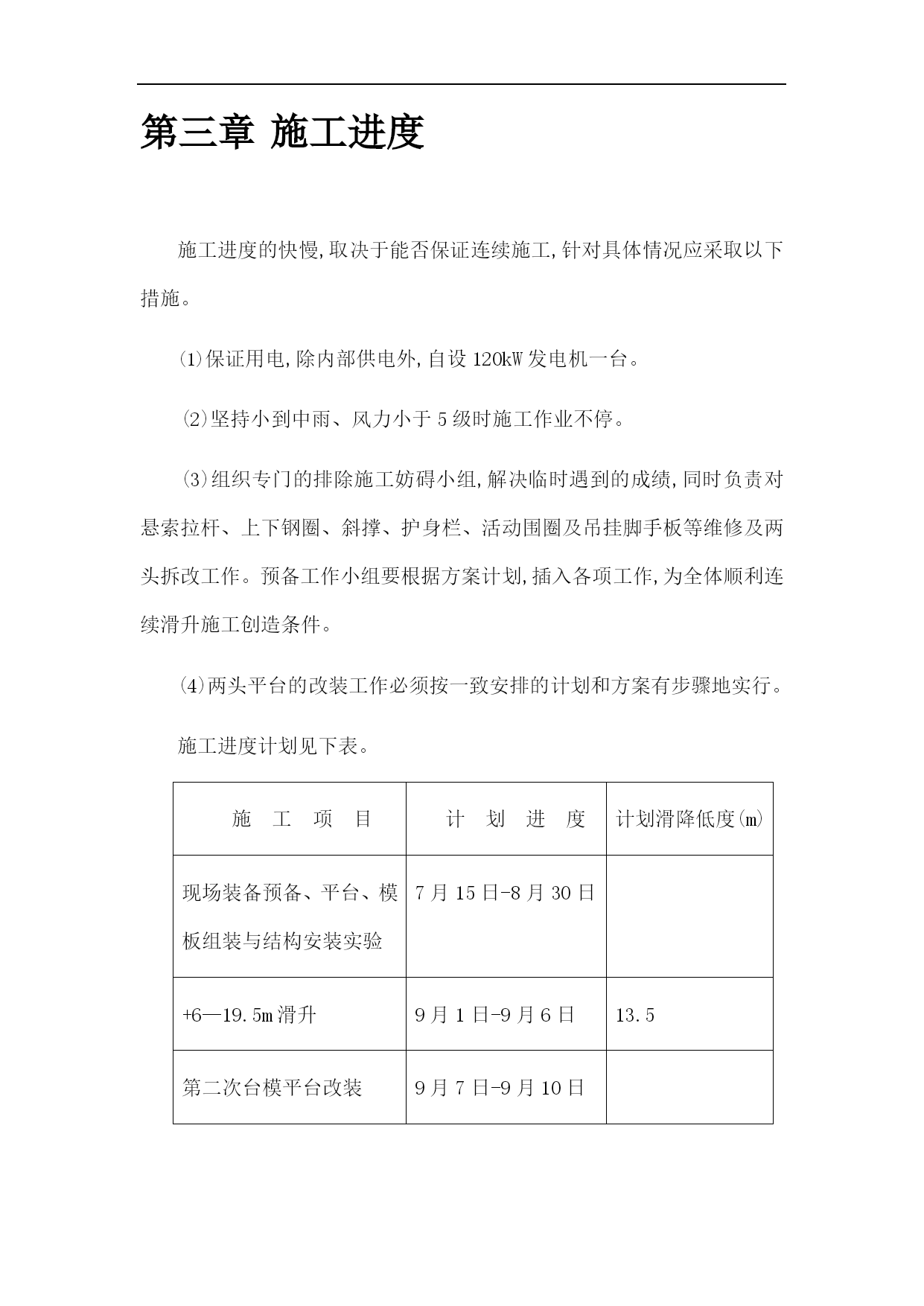

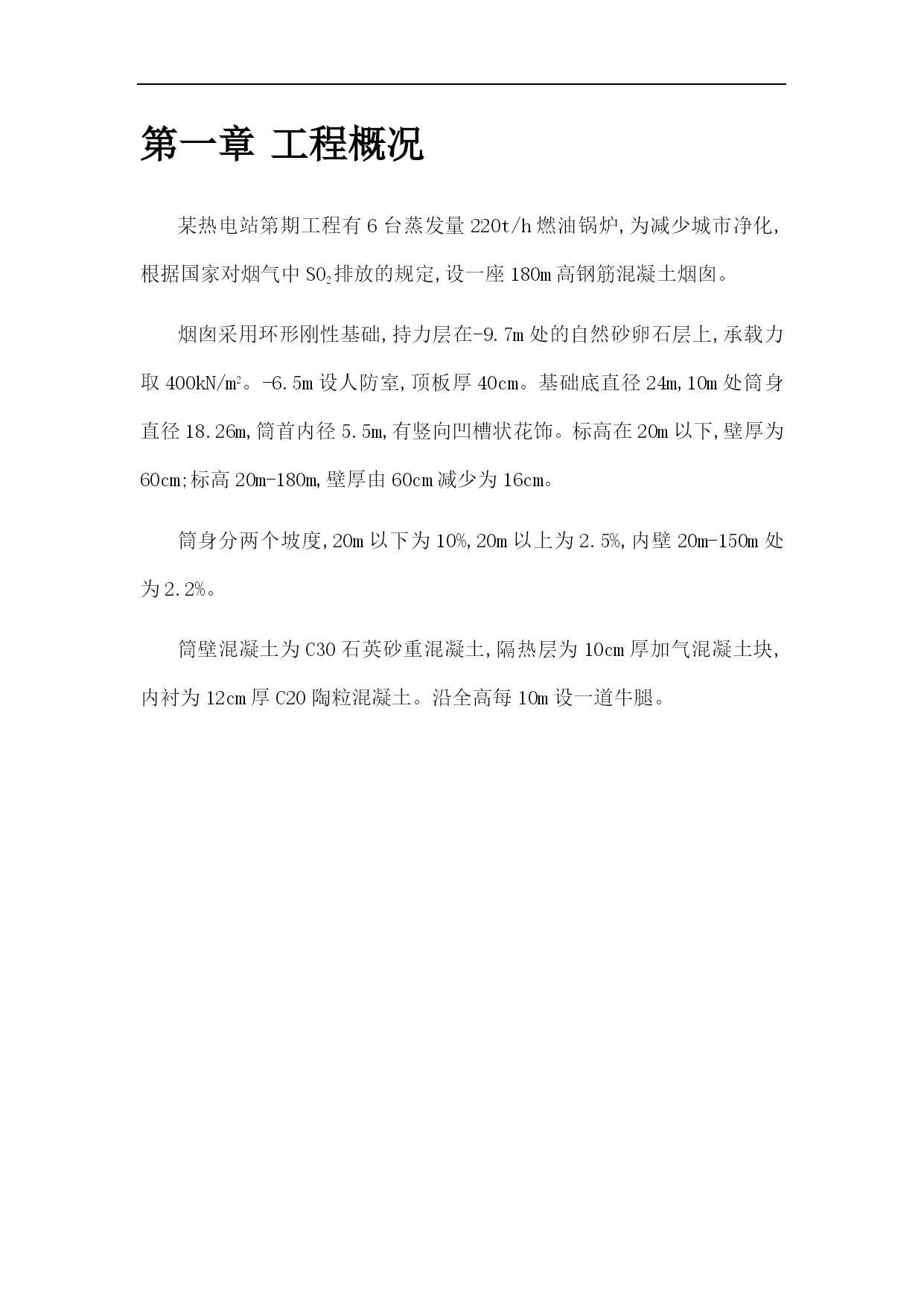

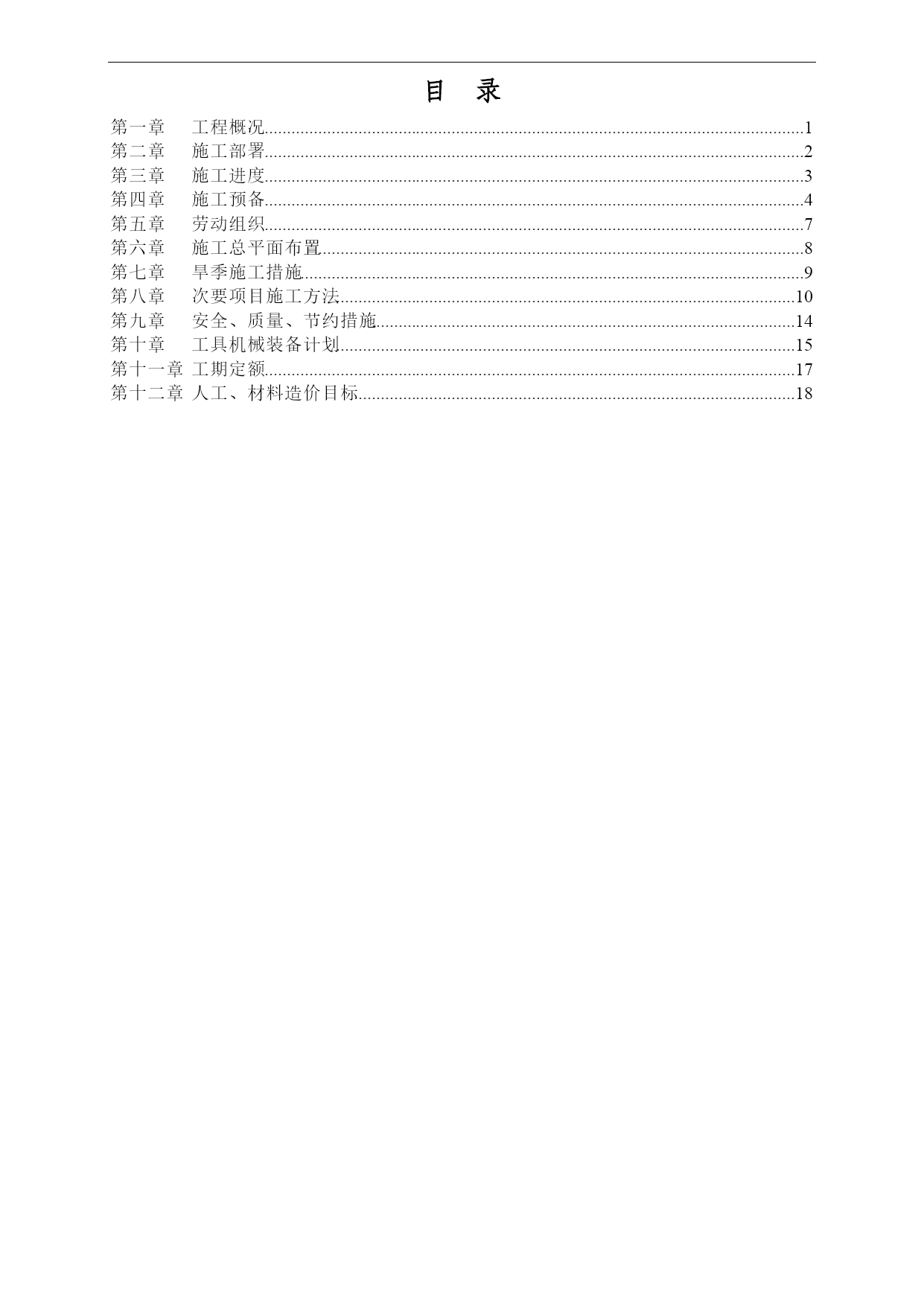

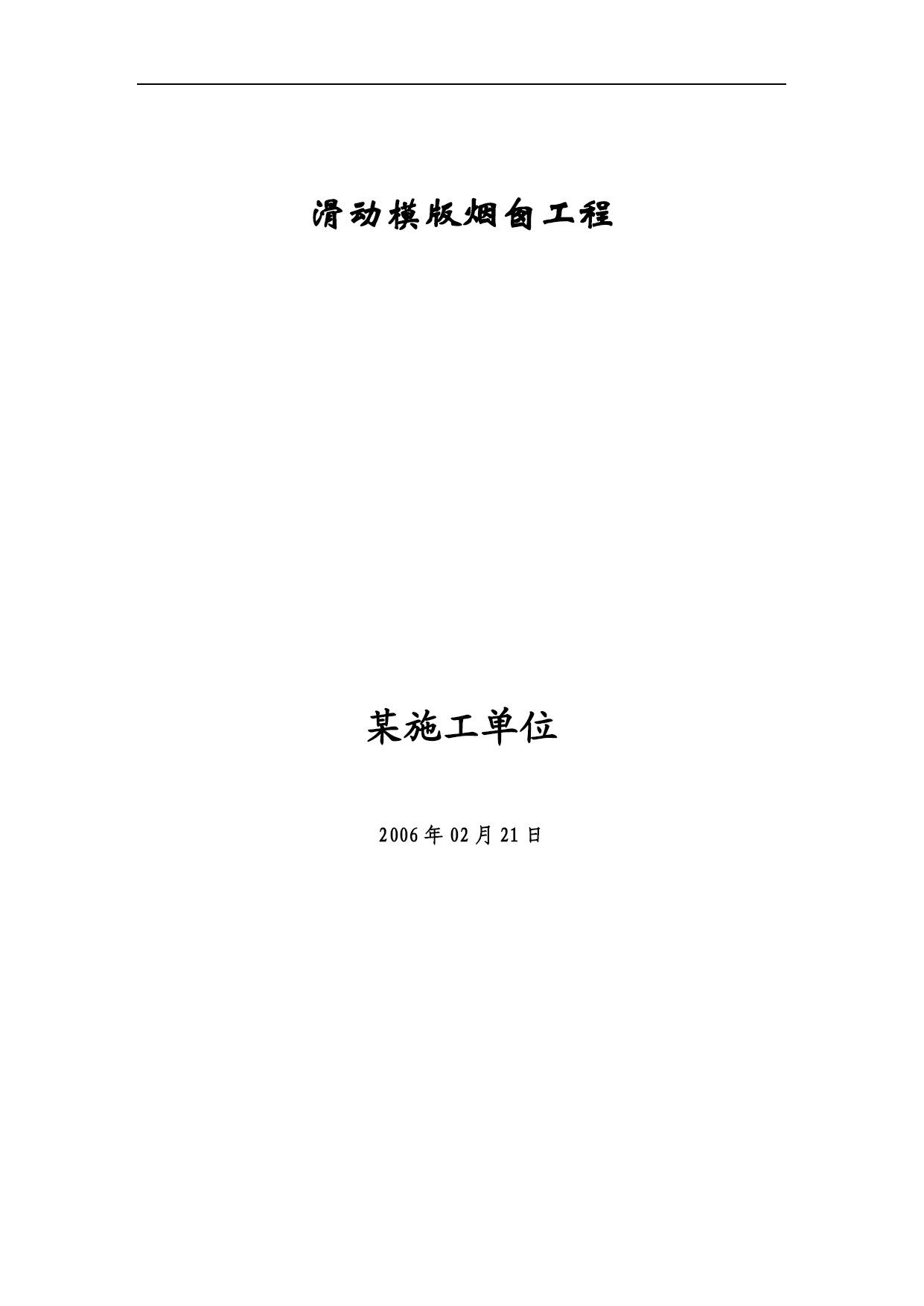

PAGE滑动模版烟囱工程某施工单位2006年02月21日目录TOC\o"1-3"第一章工程概况PAGEREF_Toc128307211\h1第二章施工部署PAGEREF_Toc128307212\h2第三章施工进度PAGEREF_Toc128307213\h3第四章施工预备PAGEREF_Toc128307214\h4第五章劳动组织PAGEREF_Toc128307215\h7第六章施工总平面布置PAGEREF_Toc128307216\h8第七章旱季施工措施PAGEREF_Toc128307217\h9第八章次要项目施工方法PAGEREF_Toc128307218\h10第九章安全、质量、节约措施PAGEREF_Toc128307219\h14第十章工具机械装备计划PAGEREF_Toc128307220\h15第十一章工期定额PAGEREF_Toc128307221\h17第十二章人工、材料造价目标PAGEREF_Toc128307222\h18第一章工程概况某热电站第期工程有6台蒸发量220t/h燃油锅炉,为减少城市净化,根据国家对烟气中SO2排放的规定,设一座180m高钢筋混凝土烟囱。烟囱采用环形刚性基础,持力层在-9.7m处的自然砂卵石层上,承载力取400kN/m2。-6.5m设人防室,顶板厚40cm。基础底直径24m,10m处筒身直径18.26m,筒首内径5.5m,有竖向凹槽状花饰。标高在20m以下,壁厚为60cm;标高20m-180m,壁厚由60cm减少为16cm。筒身分两个坡度,20m以下为10%,20m以上为2.5%,内壁20m-150m处为2.2%。筒壁混凝土为C30石英砂重混凝土,隔热层为10cm厚加气混凝土块,内衬为12cm厚C20陶粒混凝土。沿全高每10m设一道牛腿。第二章施工部署施工部署根据施工环境、装备情况、劳动力的技术能力作以下安排。一、工期安排基础挖土到混凝土浇筑、回填土终了共99个工作日。±0m-5.4m为12d,5.4m滑升到180m为60d。二、工序安排全套滑模安装包括操作平台、模板、千斤顶与支承杆。为顺应构筑物结构尺寸变化,计划进行三次组模。第一次平台组装的标高(指辐射梁上翼缘)为+7.5m,混凝土筒壁的标高为+6m;第二次改装平台标高为+20.65m,混凝土停歇在+19.5m圈梁下平;第三次改装平台标高为107.7m,混凝土停歇在107m。第三章施工进度施工进度的快慢,取决于能否保证连续施工,针对具体情况应采取以下措施。保证用电,除内部供电外,自设120kW发电机一台。(2)坚持小到中雨、风力小于5级时施工作业不停。(3)组织专门的排除施工妨碍小组,解决临时遇到的成绩,同时负责对悬索拉杆、上下钢圈、斜撑、护身栏、活动围圈及吊挂脚手板等维修及两头拆改工作。预备工作小组要根据方案计划,插入各项工作,为全体顺利连续滑升施工创造条件。(4)两头平台的改装工作必须按一致安排的计划和方案有步骤地实行。施工进度计划见下表。施工项目计划进度计划滑降低度(m)现场装备预备、平台、模板组装与结构安装实验7月15日-8月30日+6—19.5m滑升9月1日-9月6日13.5第二次台模平台改装9月7日-9月10日+19.5—106.76m滑升9月10日-10月5日87.26第三次平台模板改装10月6日-10月8日+106.76—180.15m滑升10月9日-10月29日73.39第四章施工预备一、操作平台的设计操作平台采用辐射状空间下撑式悬索结构,由辐射梁、悬索拉杆、两头鼓圈等三个次要部分组成。两头鼓圈由上下内钢圈与腹杆组合而成,见图1。根据始滑升标高和计算结果,第一次组装平台直径为18.84m,设40对12号槽钢辐射染,40根Ф16mm悬索拉杆,分别用螺栓与花篮螺栓连接在内环梁的上下钢圈上。为了加强平台的全体刚度,在副射梁下加设中钢圈和外钢圈,次要作用是安装平台护身栏及双孔随升井架的四根斜撑。平台荷载(包括装备分量)分三个部分分别计算,即中心环梁(包括双孔井架、吊笼、信号室、电工间及液压操作室等);平台部分;提升架部分(包括内外吊脚手架、模板零碎及滑升的摩阻力等)。静荷载超载系数取1.1,活荷载取1.2,动力系数取1.2(吊笼上升时考虑)。模板滑升时的摩阻力,从实验表明与滑升速度(指施工连续性)、气温、模板表面的光滑程度有关,可根据施工季节与施工纯熟程度选用1.5-3.0kN/m2。本工程因常温施工,并采用新钢模板,且连续作业,因而可取上限值。操作平台上
