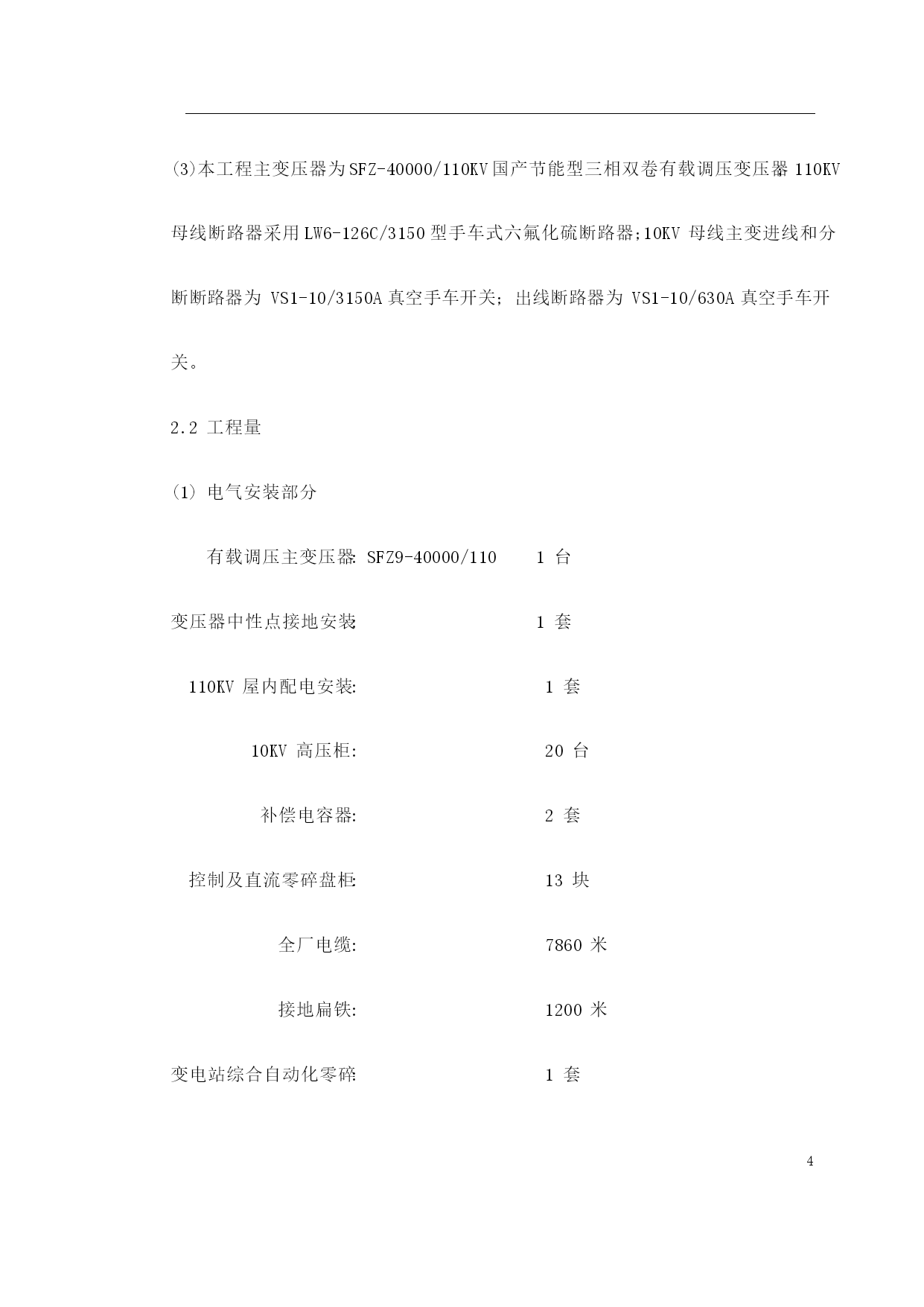

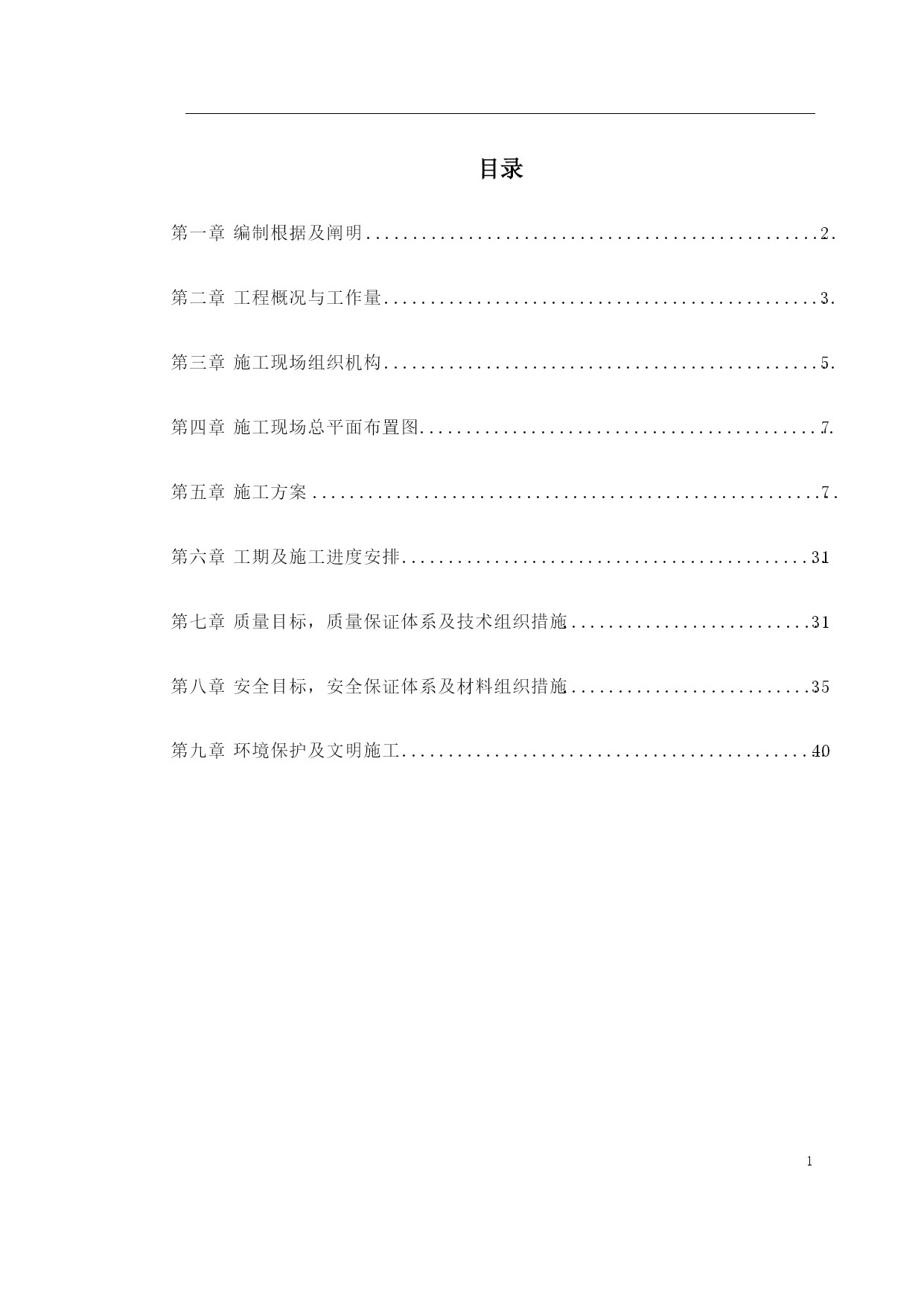

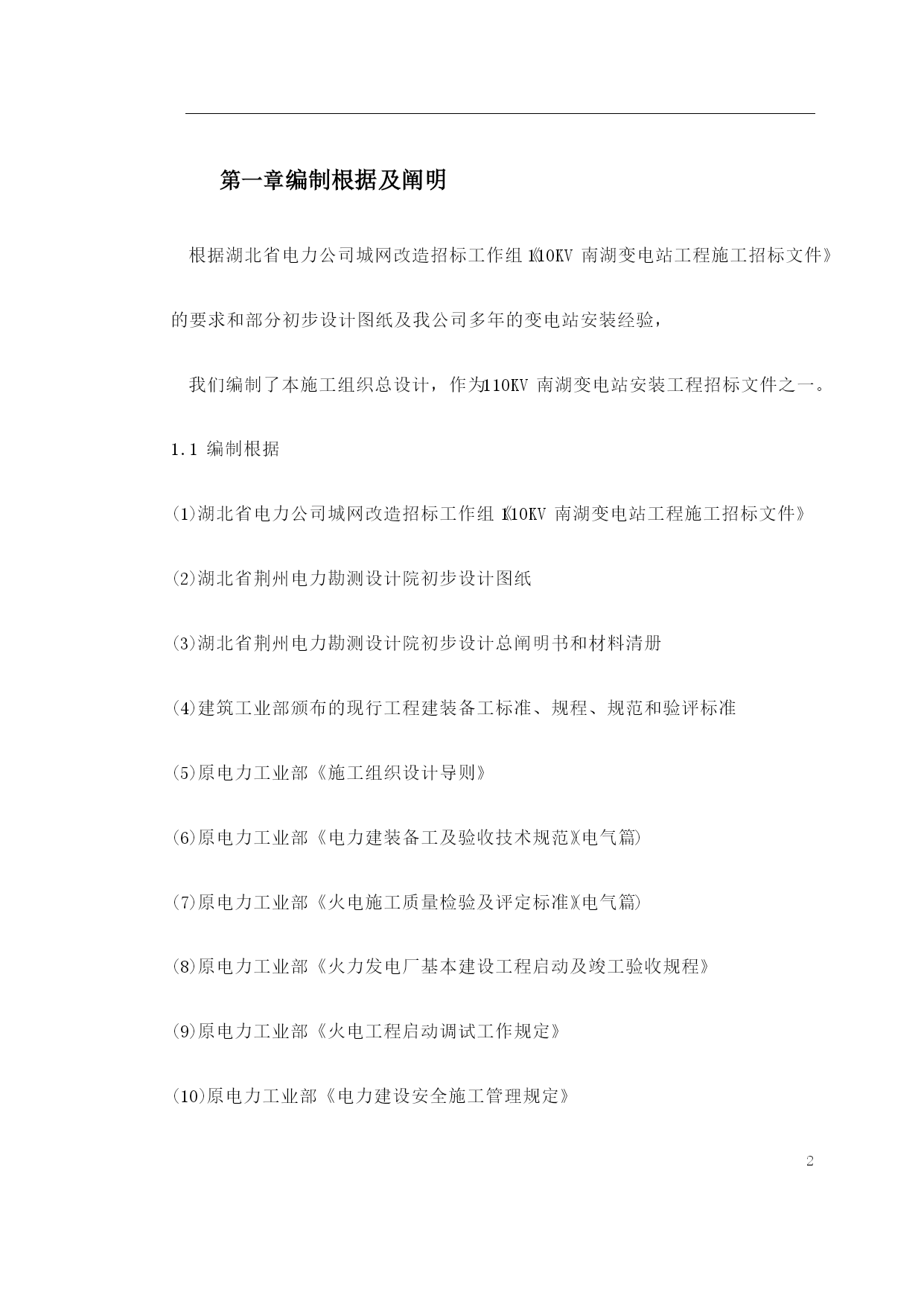

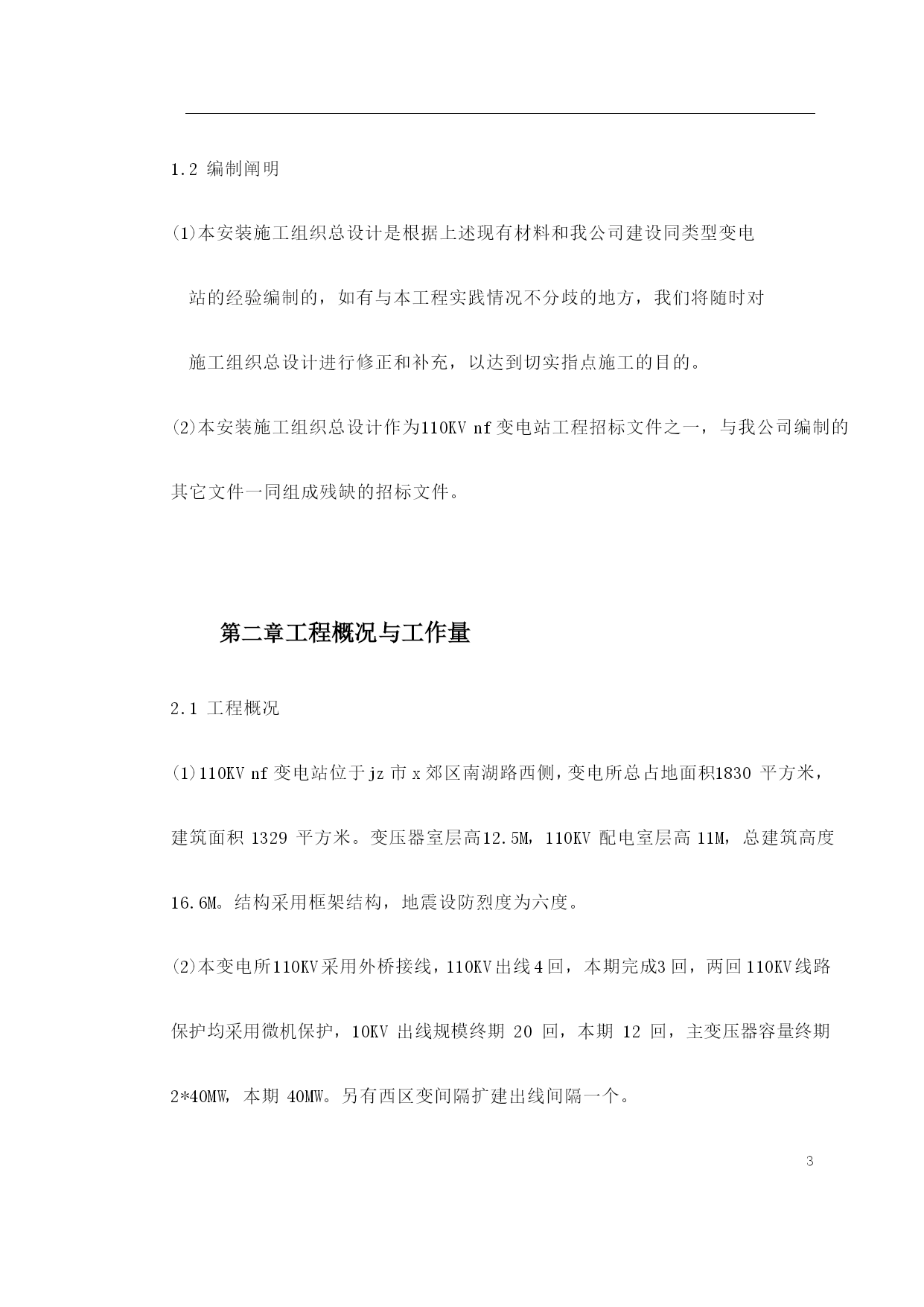

PAGEPAGE45目录TOC\o"1-3"第一章编制根据及阐明PAGEREF_Toc207028843\h2第二章工程概况与工作量PAGEREF_Toc207028844\h3第三章施工现场组织机构PAGEREF_Toc207028845\h5第四章施工现场总平面布置图PAGEREF_Toc207028846\h7第五章施工方案PAGEREF_Toc207028847\h7第六章工期及施工进度安排PAGEREF_Toc207028848\h31第七章质量目标，质量保证体系及技术组织措施PAGEREF_Toc207028849\h31第八章安全目标，安全保证体系及材料组织措施PAGEREF_Toc207028850\h35第九章环境保护及文明施工PAGEREF_Toc207028851\h40编制根据及阐明根据湖北省电力公司城网改造招标工作组《110KV南湖变电站工程施工招标文件》的要求和部分初步设计图纸及我公司多年的变电站安装经验，我们编制了本施工组织总设计，作为110KV南湖变电站安装工程招标文件之一。1.1编制根据(1)湖北省电力公司城网改造招标工作组《110KV南湖变电站工程施工招标文件》(2)湖北省荆州电力勘测设计院初步设计图纸(3)湖北省荆州电力勘测设计院初步设计总阐明书和材料清册(4)建筑工业部颁布的现行工程建装备工标准、规程、规范和验评标准(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建装备工及验收技术规范》(电气篇)(7)原电力工业部《火电施工质量检验及评定标准》(电气篇)(8)原电力工业部《火力发电厂基本建设工程启动及竣工验收规程》(9)原电力工业部《火电工程启动调试工作规定》(10)原电力工业部《电力建设安全施工管理规定》1.2编制阐明(1)本安装施工组织总设计是根据上述现有材料和我公司建设同类型变电站的经验编制的，如有与本工程实践情况不分歧的地方，我们将随时对施工组织总设计进行修正和补充，以达到切实指点施工的目的。(2)本安装施工组织总设计作为110KVnf变电站工程招标文件之一，与我公司编制的其它文件一同组成残缺的招标文件。工程概况与工作量2.1工程概况(1)110KVnf变电站位于jz市x郊区南湖路西侧，变电所总占地面积1830平方米，建筑面积1329平方米。变压器室层高12.5M，110KV配电室层高11M，总建筑高度16.6M。结构采用框架结构，地震设防烈度为六度。(2)本变电所110KV采用外桥接线，110KV出线4回，本期完成3回，两回110KV线路保护均采用微机保护，10KV出线规模终期20回，本期12回，主变压器容量终期2*40MW，本期40MW。另有西区变间隔扩建出线间隔一个。(3)本工程主变压器为SFZ-40000/110KV国产节能型三相双卷有载调压变压器；110KV母线断路器采用LW6-126C/3150型手车式六氟化硫断路器；10KV母线主变进线和分断断路器为VS1-10/3150A真空手车开关；出线断路器为VS1-10/630A真空手车开关。2.2工程量(1)电气安装部分有载调压主变压器:SFZ9-40000/1101台变压器中性点接地安装:1套110KV屋内配电安装:1套10KV高压柜:20台补偿电容器:2套控制及直流零碎盘柜:13块全厂电缆:7860米接地扁铁:1200米变电站综合自动化零碎:1套(2)土建部分主控楼混凝土框架:1645平方米电缆沟道:200米2.3建设地区特点(1)本变电站站址位于沙市郊区南湖西侧，由于地处长江北边，地势较低，地下水位较高，很可能会出现流沙淤泥，详细情况需等到钻探后方知。其因属郊区，防洪可不考虑，但站内滞水及地下室的渗水采用机泵排至郊区下水管网。极端最高气温38.6度，极端最低气温-14.9度，最大风速240米/秒，平均气压1019.5MB。(2)站址地处江汉平原，自然地面标高均在32.6米摆布（黄海高程），施工现场地形平坦。施工现场组织机构3.1组织机构关系图见附四3.2工程次要负责人简介名称姓名职称学历次要资历任输变电工程处主任，曾任调试中心主任，参加220KV花山变电项目经理王捷工程师大学站、220KV宜昌白家冲变电站青山电厂升压站、汉川一期工程升压站施工调试。任公司工程部部长，2*300MW工程副总工程师，参加青山电厂升项目总工冯文忠工程师大学压站、220KV花山变电站施工调试工作。任公司安全部专责工程师，曾任安监工安全管理蔡锡生中专施工班、组长，电气队专责安全程师员。
