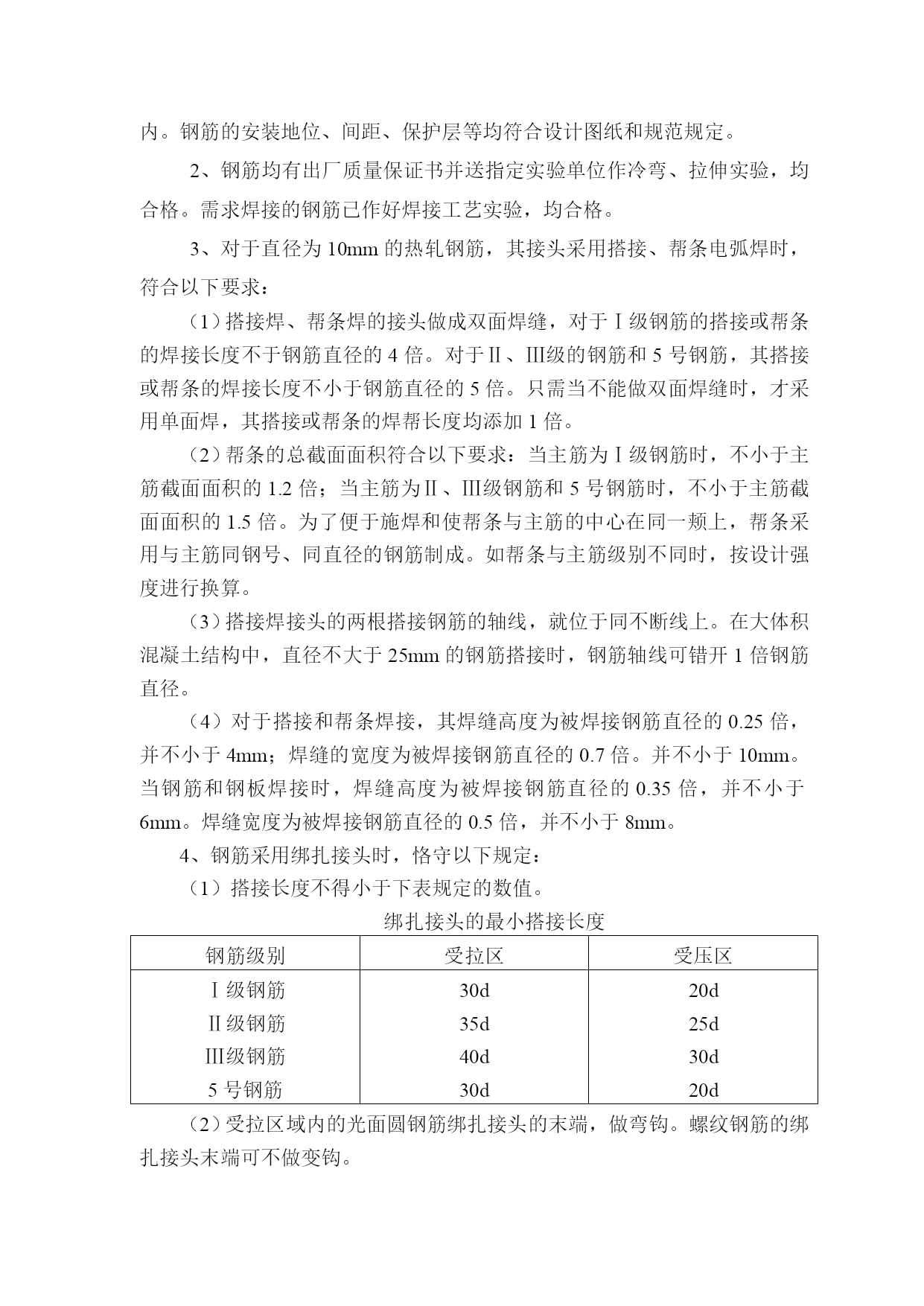

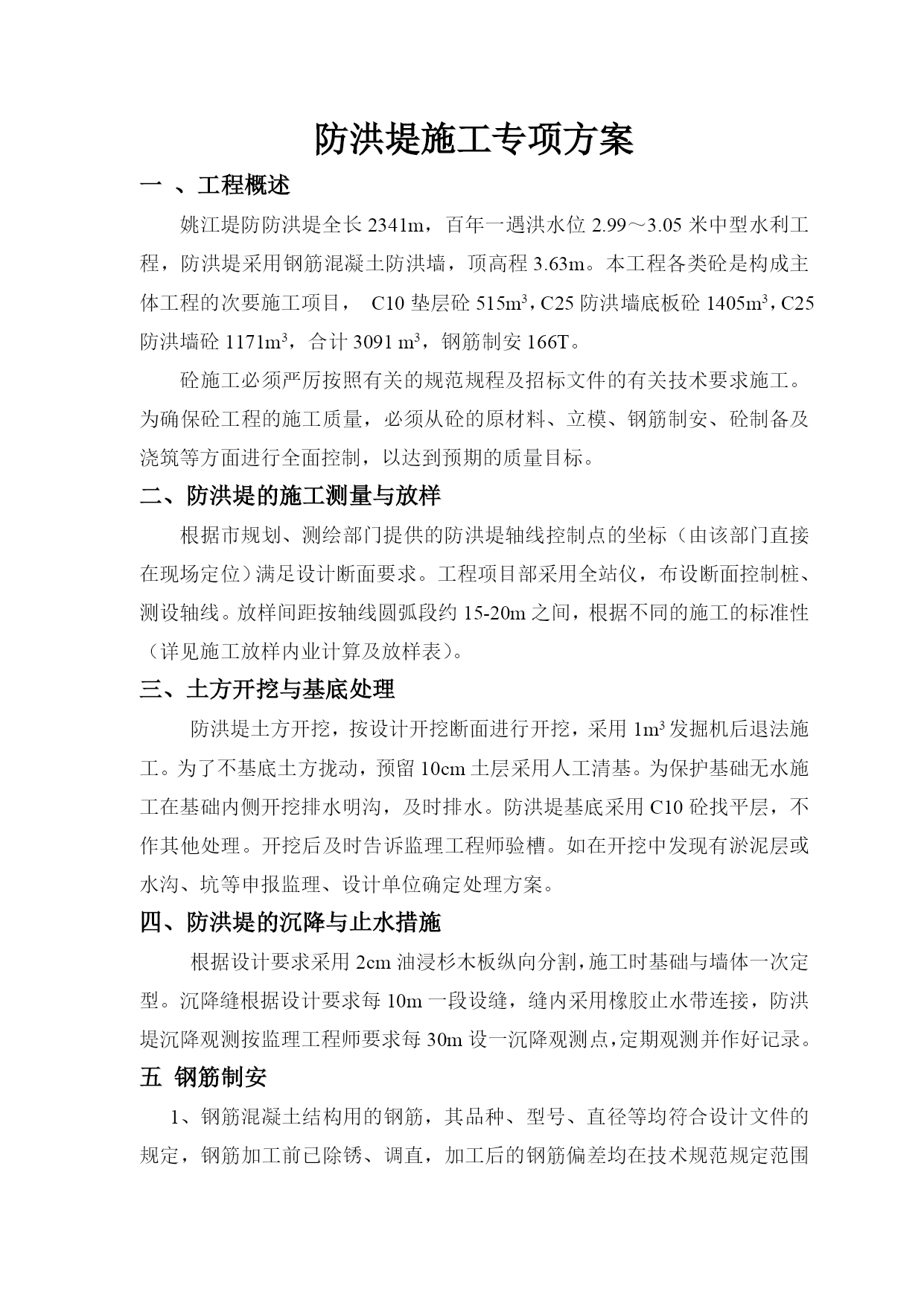

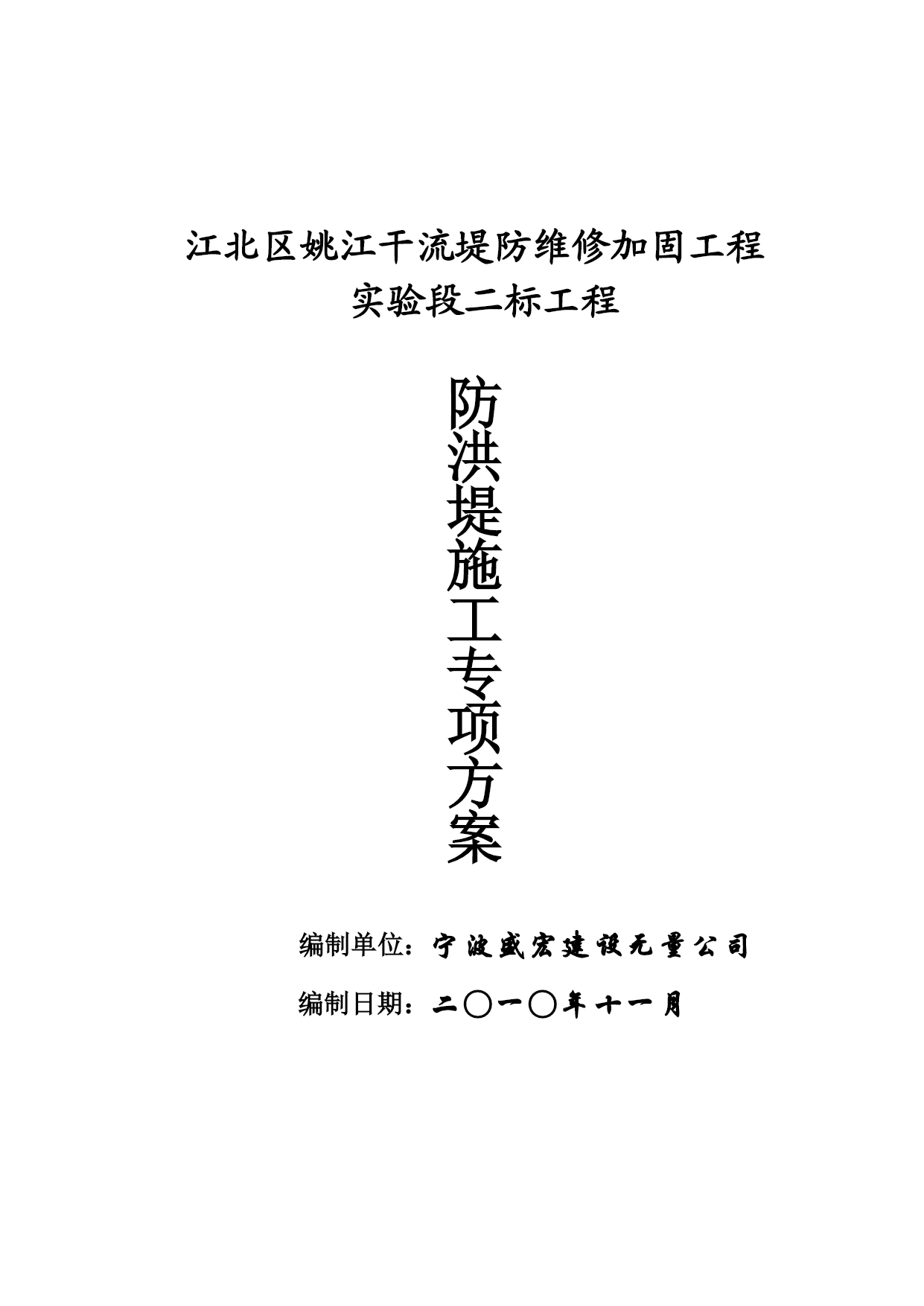

江北区姚江干流堤防维修加固工程实验段二标工程防洪堤施工专项方案编制单位：宁波盛宏建设无量公司编制日期：二○一○年十一月防洪堤施工专项方案一、工程概述姚江堤防防洪堤全长2341m，百年一遇洪水位2.99～3.05米中型水利工程，防洪堤采用钢筋混凝土防洪墙，顶高程3.63m。本工程各类砼是构成主体工程的次要施工项目，C10垫层砼515m3，C25防洪墙底板砼1405m3，C25防洪墙砼1171m3，合计3091m3，钢筋制安166T。砼施工必须严厉按照有关的规范规程及招标文件的有关技术要求施工。为确保砼工程的施工质量，必须从砼的原材料、立模、钢筋制安、砼制备及浇筑等方面进行全面控制，以达到预期的质量目标。=2\*CHINESENUM3二、防洪堤的施工测量与放样根据市规划、测绘部门提供的防洪堤轴线控制点的坐标（由该部门直接在现场定位）满足设计断面要求。工程项目部采用全站仪，布设断面控制桩、测设轴线。放样间距按轴线圆弧段约15-20m之间，根据不同的施工的标准性（详见施工放样内业计算及放样表）。=3\*CHINESENUM3三、土方开挖与基底处理防洪堤土方开挖，按设计开挖断面进行开挖，采用1m3发掘机后退法施工。为了不基底土方拢动，预留10cm土层采用人工清基。为保护基础无水施工在基础内侧开挖排水明沟，及时排水。防洪堤基底采用C10砼找平层，不作其他处理。开挖后及时告诉监理工程师验槽。如在开挖中发现有淤泥层或水沟、坑等申报监理、设计单位确定处理方案。=4\*CHINESENUM3四、防洪堤的沉降与止水措施根据设计要求采用2cm油浸杉木板纵向分割，施工时基础与墙体一次定型。沉降缝根据设计要求每10m一段设缝，缝内采用橡胶止水带连接，防洪堤沉降观测按监理工程师要求每30m设一沉降观测点，定期观测并作好记录。=5\*CHINESENUM3五钢筋制安1、钢筋混凝土结构用的钢筋，其品种、型号、直径等均符合设计文件的规定，钢筋加工前已除锈、调直，加工后的钢筋偏差均在技术规范规定范围内。钢筋的安装地位、间距、保护层等均符合设计图纸和规范规定。2、钢筋均有出厂质量保证书并送指定实验单位作冷弯、拉伸实验，均合格。需求焊接的钢筋已作好焊接工艺实验，均合格。3、对于直径为10mm的热轧钢筋，其接头采用搭接、帮条电弧焊时，符合以下要求：（1）搭接焊、帮条焊的接头做成双面焊缝，对于Ⅰ级钢筋的搭接或帮条的焊接长度不于钢筋直径的4倍。对于Ⅱ、Ⅲ级的钢筋和5号钢筋，其搭接或帮条的焊接长度不小于钢筋直径的5倍。只需当不能做双面焊缝时，才采用单面焊，其搭接或帮条的焊帮长度均添加1倍。（2）帮条的总截面面积符合以下要求：当主筋为Ⅰ级钢筋时，不小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋和5号钢筋时，不小于主筋截面面积的1.5倍。为了便于施焊和使帮条与主筋的中心在同一颊上，帮条采用与主筋同钢号、同直径的钢筋制成。如帮条与主筋级别不同时，按设计强度进行换算。（3）搭接焊接头的两根搭接钢筋的轴线，就位于同不断线上。在大体积混凝土结构中，直径不大于25mm的钢筋搭接时，钢筋轴线可错开1倍钢筋直径。（4）对于搭接和帮条焊接，其焊缝高度为被焊接钢筋直径的0.25倍，并不小于4mm；焊缝的宽度为被焊接钢筋直径的0.7倍。并不小于10mm。当钢筋和钢板焊接时，焊缝高度为被焊接钢筋直径的0.35倍，并不小于6mm。焊缝宽度为被焊接钢筋直径的0.5倍，并不小于8mm。4、钢筋采用绑扎接头时，恪守以下规定：（1）搭接长度不得小于下表规定的数值。绑扎接头的最小搭接长度钢筋级别受拉区受压区Ⅰ级钢筋Ⅱ级钢筋Ⅲ级钢筋5号钢筋30d35d40d30d20d25d30d20d（2）受拉区域内的光面圆钢筋绑扎接头的末端，做弯钩。螺纹钢筋的绑扎接头末端可不做变钩。（3）钢筋安装时不得松扣，缺扣率少于50%。5、钢筋的安装地位、间距、保护层及各部分钢筋的大小尺寸，均符合设计图纸的规定。其偏差不超过下表的规定。钢筋安装的允许偏差项次偏差名称允许偏差1钢筋长度方向的偏差±1/2保护层2同一排受力钢筋间距的局部偏差1)柱及梁中2)板、墙中±0.5d±0.1间距3同一排中分布钢筋间距的偏差±0.1排距4双排钢筋，其排与排间距的局部偏差±0.1排距5梁与柱中钢箍间距的偏差0.1箍筋间距为了保证砼保护层的必要厚度，在钢筋与模板之间设置强度不低于结构物设计强度的砼垫块，按1个/㎡计算。=6\*CHINESENUM3六模板工程（1）本工程对砼外观质量要求较高，而在砼浇注中模板的质量、平整度与支持强度直接影响砼浇注的外观质量。防洪堤立模浇注分=2\*CHINESENUM3二
