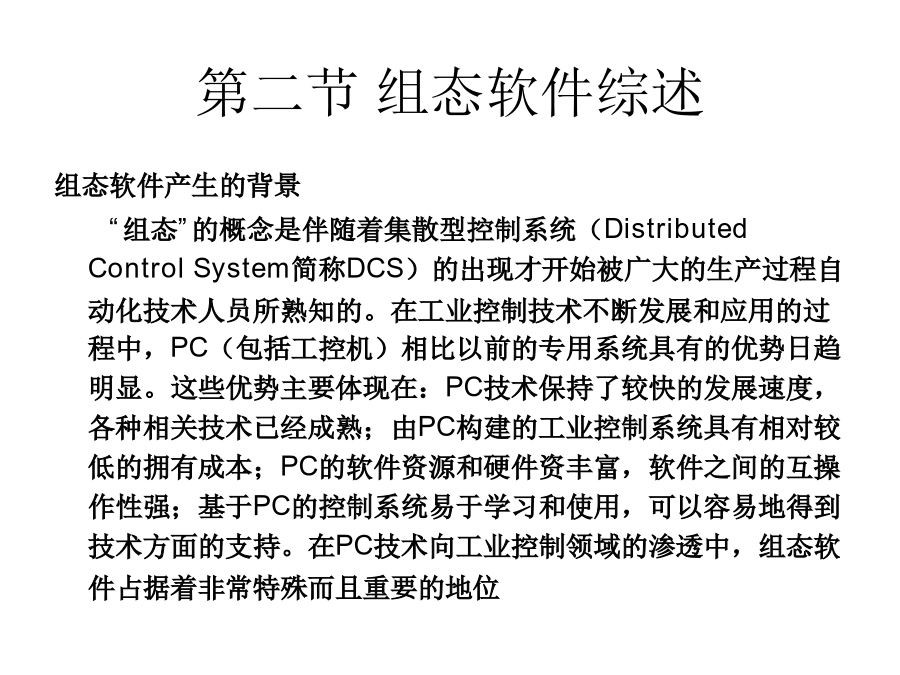

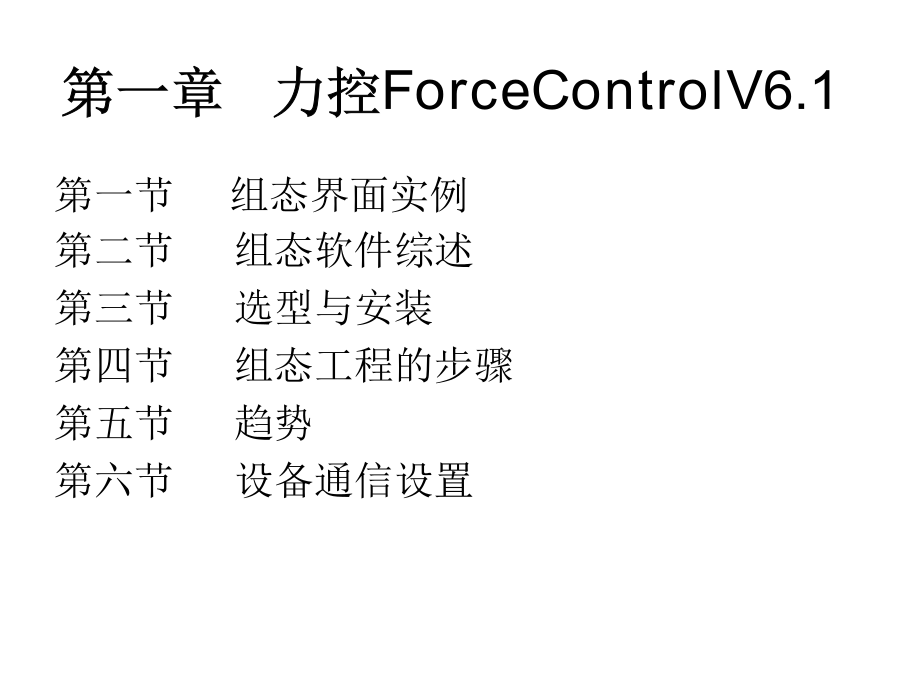

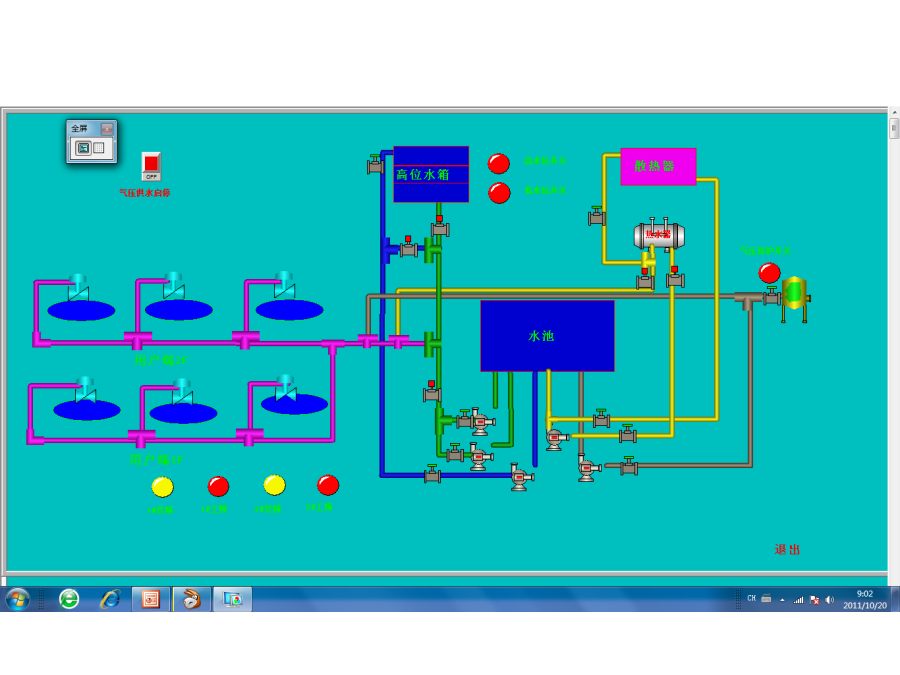

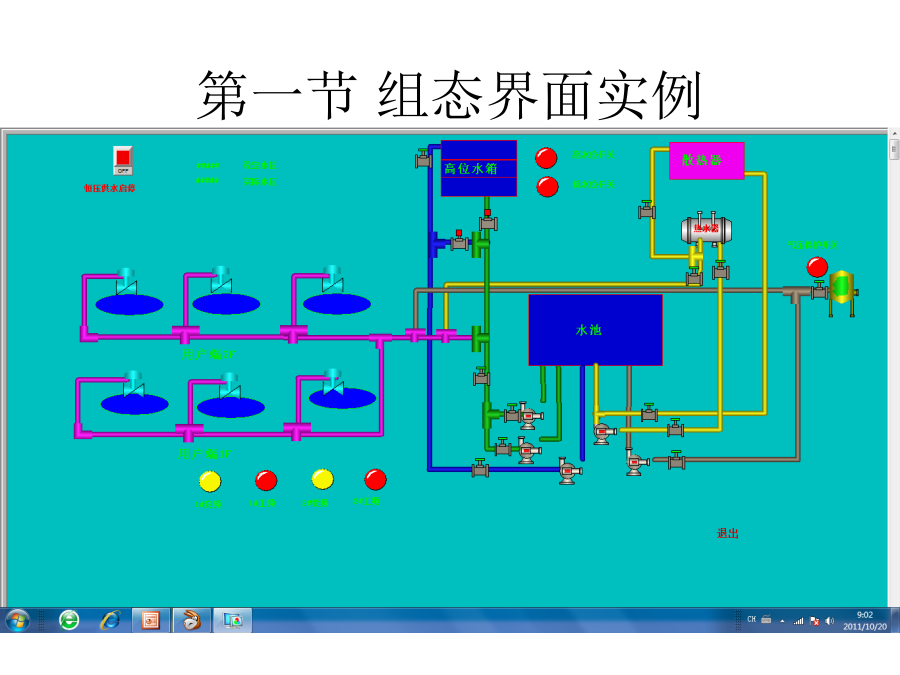

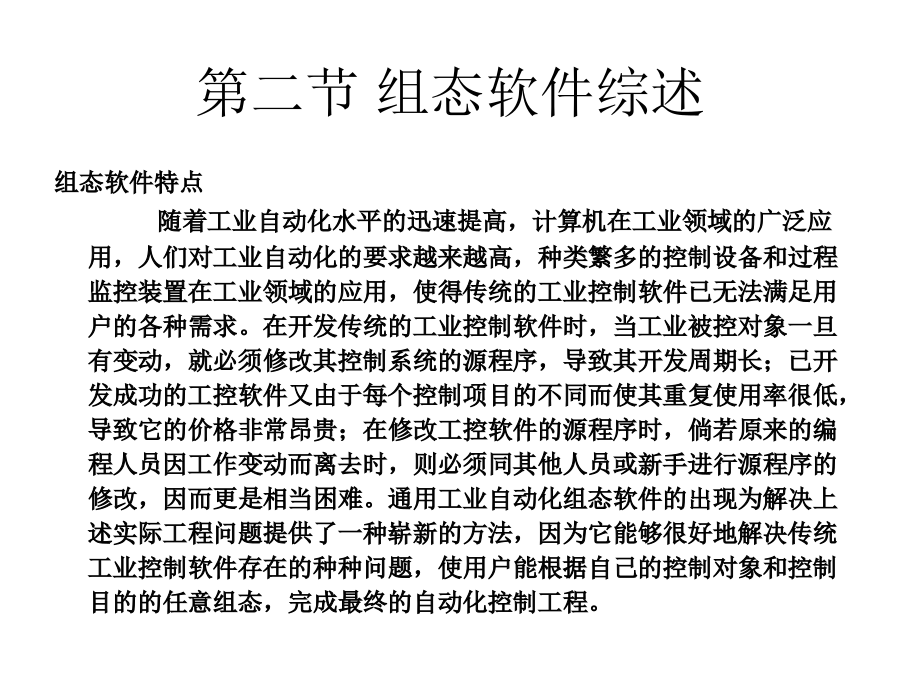

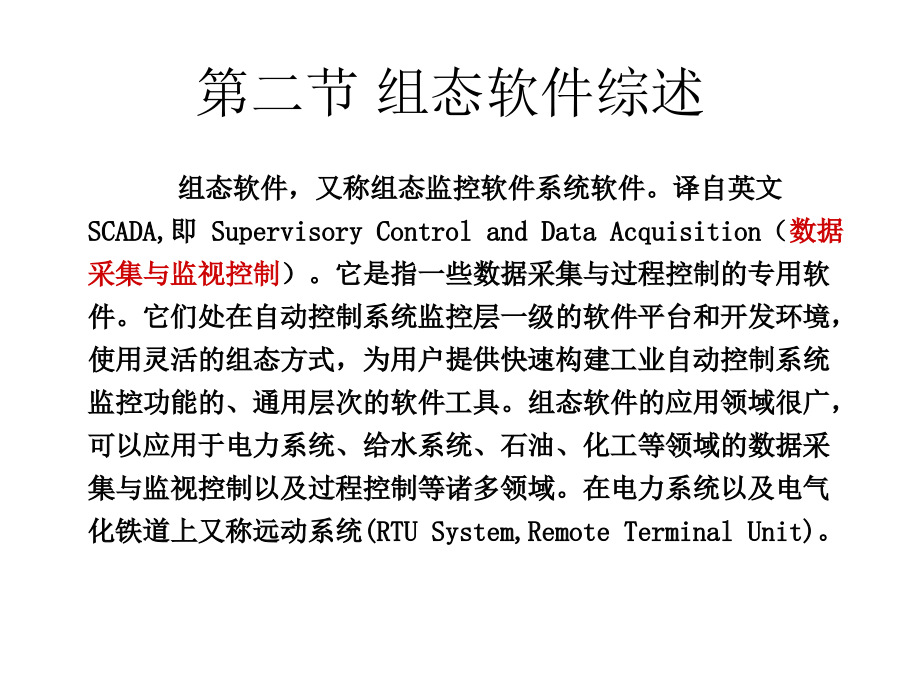

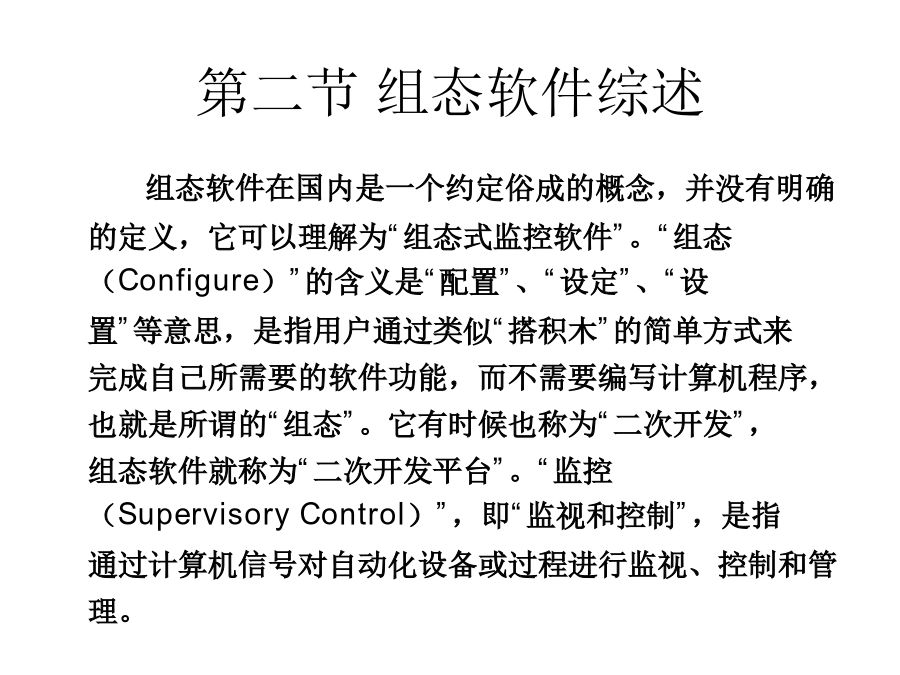

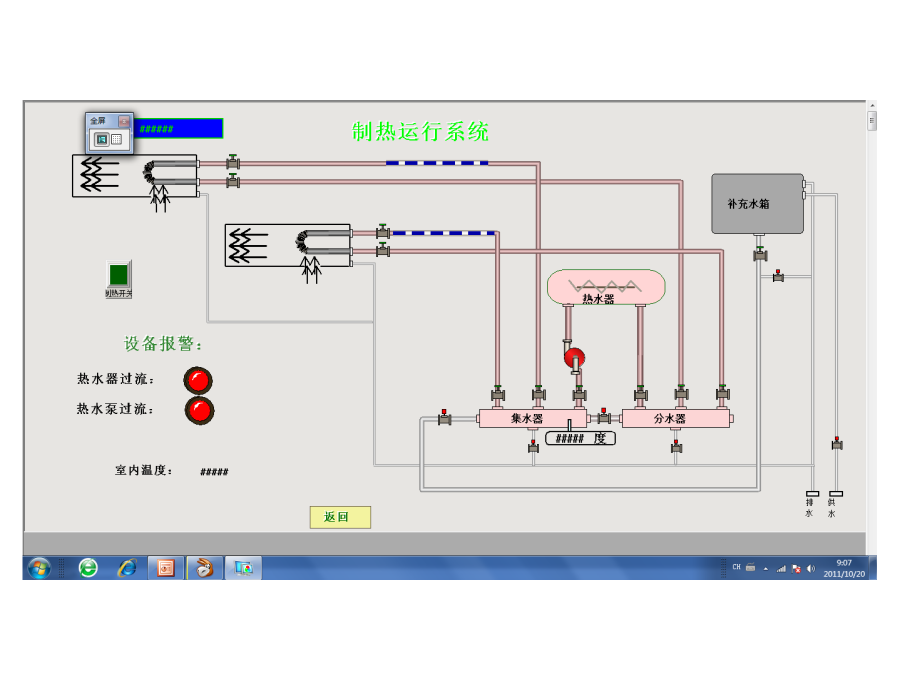

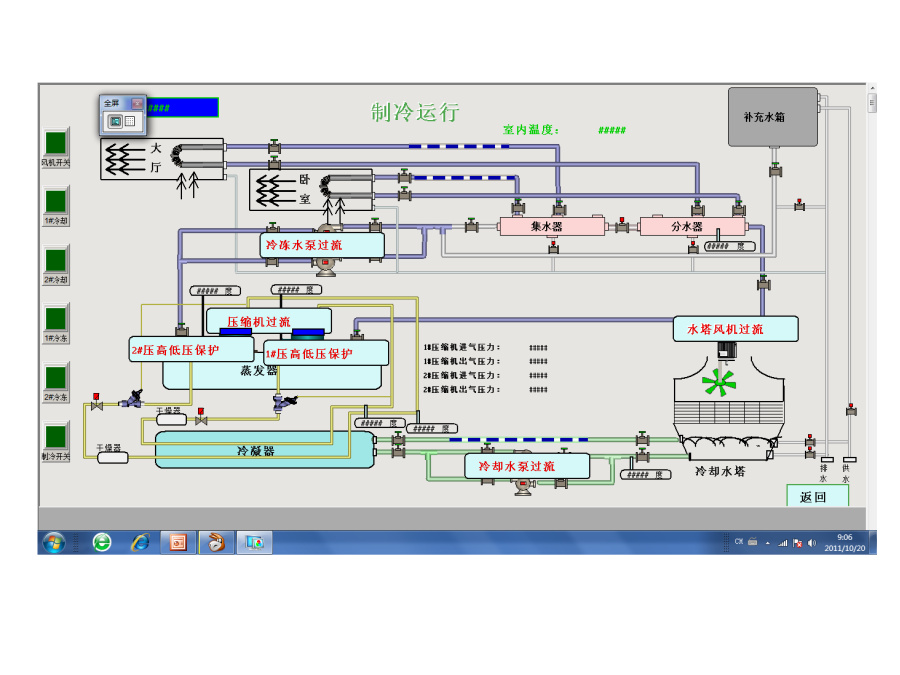

力控组态软件培训第一章力控ForceControlV6.1第一节组态界面实例第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述第二节组态软件综述力控监控组态软件基本的程序及组件包括：工程管理器、人机界面VIEW、实时数据库DB、I/O驱动程序、控制策略生成器以及各种数据服务及扩展组件，其中实时数据库是系统的核心，图为组态软件结构图：第二节选型及安装1.力控的运行版本1)通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。2)标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。3)WWW网络版用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。2.扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。3.3系统要求3.3.1硬件配置目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：CPU：Pentium(R)4CPU2.0GHz以上。内存：512M以上。显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。并行口或USB口：安装产品授权的加密锁。3.3.2软件要求软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。软件支持的操作系统：WINNT4.0(补丁6)/WIN2000/WINXP/WIN2003。3.3.3硬件加密锁软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。安装并口硬件加密锁步骤：在安装加密锁前应关闭计算机电源和外围设备第二章创建一个简单工程2.1力控组态软件组成2.2创建简单工程2.3创建图形对象2.4动画连接2.5运行2.6创建实时趋势2.7创建历史报表2.1创建简单工程应用实例1、控制现场及工艺在本例中，有5个控制点，为存储罐液面的实时高度、入口阀门、出口阀门、启动和停止两个按钮；有1个工艺，为罐中液体的配方。5个点中入口阀门和出口阀门用电磁阀控制，液面的实时高度用高精度液位传感器检测，两个按钮用常用的机械按钮。5个点用4个变量：即反映存储罐的液位模拟量、入口阀门的状态为数字量、反映出口阀门开关状态的数字量、控制整个系统的启动与停止的开关量。主要考虑设备的稳定性、可靠性和性价比。入口阀门和出口阀门用电磁阀控制，液面的实时高度用高精度液位传感器检测，具体驱动控制电磁阀和检测两个按钮的开关状态用一台PLC（可编程控制器）来实现。即PLC的输出端用两个点接电磁阀，用两个输入点接两个按钮。PLC的串行线与一台工业PC机相连，用A/D转换模块（或用PLC自带的A/D转换单元）将传感器数据输入到工业PC机。由此可见，工业PC机与执行部件之间还要各种板卡、模块、PLC等作为桥梁才能组成一个完整的控制工程。4、现场模拟和监控二、使用组态软件的一般步骤⑶将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。在大多数情况下I/O标识是I/O点的地址或位号名称。⑺根据第4步的画面结构和画面草图，组态每一幅静态的操作画面（主要是绘图）。⑻将操作画面中的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。⑼对组态内容进行分段和总体调试。⑽系统投入运行1、启动力控工程管理器，出现工程管理器窗口2、单击“新增应用”按钮，创建一个新的工程。出现如图2-2所示的应用定义对话框3、单击“开发系统”按钮进入开发系统。即进入图2-3所示的液位平衡项目的开发窗口2.2开发环境2.3创建窗口2.4创建图形对象同理可选“管道”，所有的“管道”显示在窗口中，分别选481号和482号，双击就出现在作图窗口中。同理可选“阀门”，所有的“阀门”显示在窗口中，分别选521号作入口阀门选530号作出口阀门，双击就出现在作图窗口中。同理可选“传感器”，所有的“传感器”显示在窗口中，分别选633号，双击就出现在作图窗口中文本制作按钮制作2.2.3定义I/O设备（2）双击项目“Simulator（仿真PLC）”出现“设备定义向导”对话框，如图2-8。在“设备
