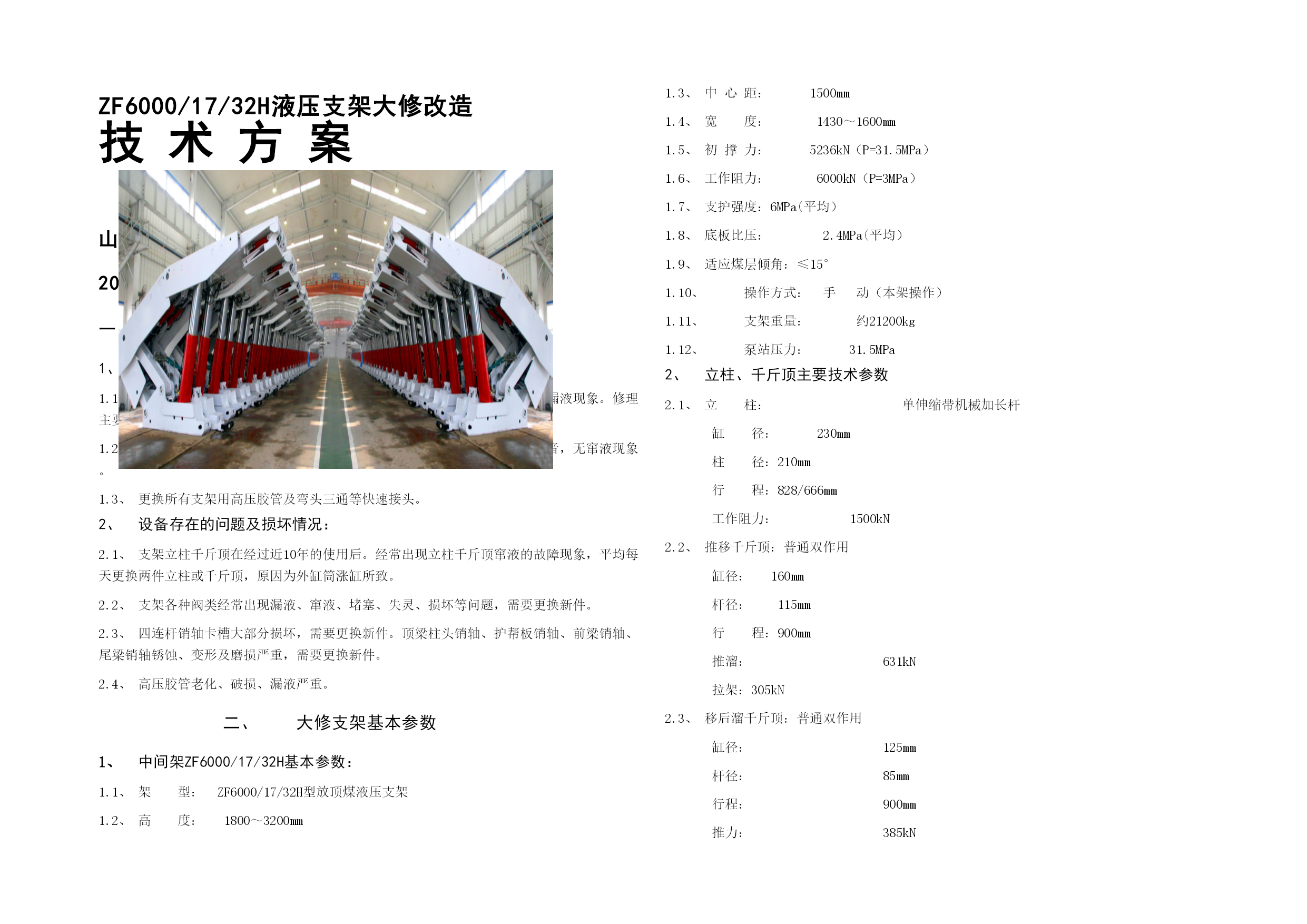

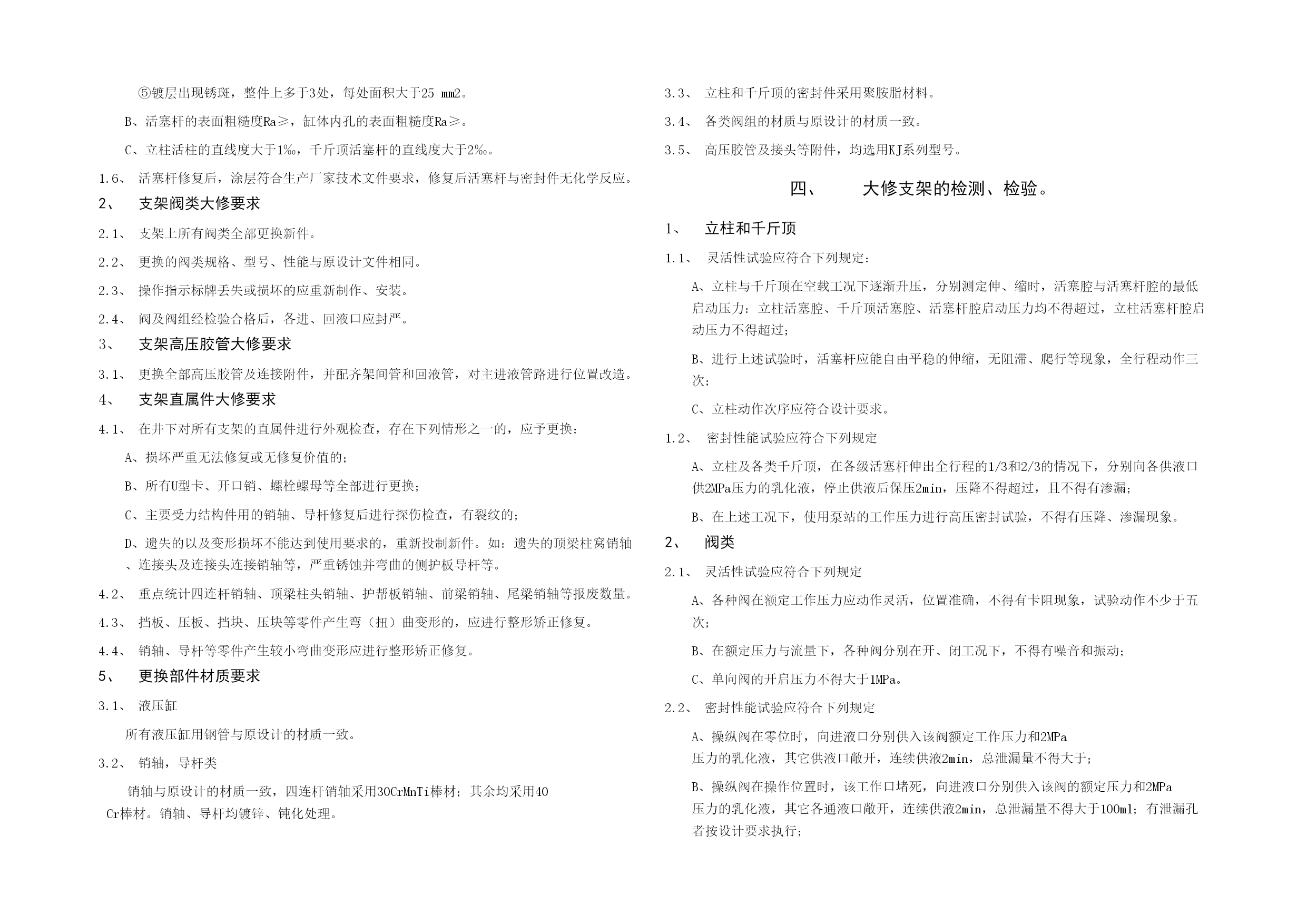

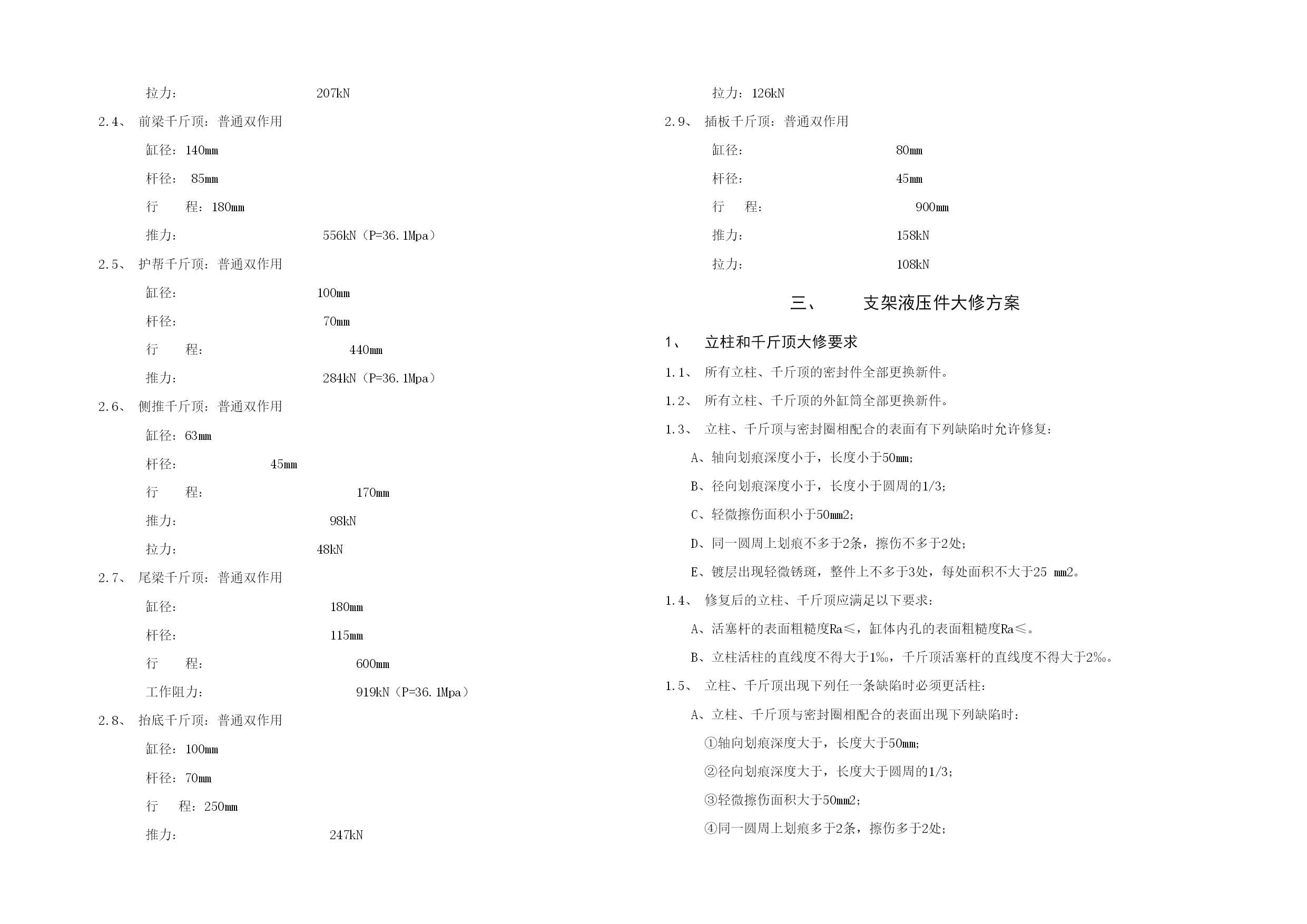

ZF6000/17/32H液压支架大修改造技术方案山西平阳重工机械有限责任公司2016年11月11日支架大修液压件概况支架大修液压件的范围：立柱千斤顶：支架上所有立柱千斤顶。修理后能伸缩自如，无卡滞、无漏液现象。修理主要内容为校正、全部退铬复镀、更换密封件、新制缸筒及其他报废零件。阀类：包括主阀、液控阀、单双向锁、安全阀，修复后动作灵敏，无噪音，无窜液现象。更换所有支架用高压胶管及弯头三通等快速接头。设备存在的问题及损坏情况：支架立柱千斤顶在经过近10年的使用后。经常出现立柱千斤顶窜液的故障现象，平均每天更换两件立柱或千斤顶，原因为外缸筒涨缸所致。支架各种阀类经常出现漏液、窜液、堵塞、失灵、损坏等问题，需要更换新件。四连杆销轴卡槽大部分损坏，需要更换新件。顶梁柱头销轴、护帮板销轴、前梁销轴、尾梁销轴锈蚀、变形及磨损严重，需要更换新件。高压胶管老化、破损、漏液严重。大修支架基本参数中间架ZF6000/17/32H基本参数：架型：ZF6000/17/32H型放顶煤液压支架高度：1800～3200mm中心距：1500mm宽度：1430～1600mm初撑力：5236kN（P=31.5MPa）工作阻力：6000kN（P=3MPa）支护强度：6MPa(平均）底板比压：2.4MPa(平均）适应煤层倾角：≤15°操作方式：手动（本架操作）支架重量：约21200kg泵站压力：31.5MPa立柱、千斤顶主要技术参数立柱：单伸缩带机械加长杆缸径：230mm柱径：210mm行程：828/666mm工作阻力：1500kN推移千斤顶：普通双作用缸径：160mm杆径：115mm行程：900mm推溜：631kN拉架：305kN移后溜千斤顶：普通双作用缸径：125mm杆径：85mm行程：900mm推力：385kN拉力：207kN前梁千斤顶：普通双作用缸径：140mm杆径：85mm行程：180mm推力：556kN（P=36.1Mpa）护帮千斤顶：普通双作用缸径：100mm杆径：70mm行程：440mm推力：284kN（P=36.1Mpa）侧推千斤顶：普通双作用缸径：63mm杆径：45mm行程：170mm推力：98kN拉力：48kN尾梁千斤顶：普通双作用缸径：180mm杆径：115mm行程：600mm工作阻力：919kN（P=36.1Mpa）抬底千斤顶：普通双作用缸径：100mm杆径：70mm行程：250mm推力：247kN拉力：126kN插板千斤顶：普通双作用缸径：80mm杆径：45mm行程：900mm推力：158kN拉力：108kN支架液压件大修方案立柱和千斤顶大修要求所有立柱、千斤顶的密封件全部更换新件。所有立柱、千斤顶的外缸筒全部更换新件。立柱、千斤顶与密封圈相配合的表面有下列缺陷时允许修复：A、轴向划痕深度小于，长度小于50mm；B、径向划痕深度小于，长度小于圆周的1/3；C、轻微擦伤面积小于50mm2；D、同一圆周上划痕不多于2条，擦伤不多于2处；E、镀层出现轻微锈斑，整件上不多于3处，每处面积不大于25mm2。修复后的立柱、千斤顶应满足以下要求：A、活塞杆的表面粗糙度Ra≤，缸体内孔的表面粗糙度Ra≤。B、立柱活柱的直线度不得大于1‰，千斤顶活塞杆的直线度不得大于2‰。立柱、千斤顶出现下列任一条缺陷时必须更活柱：A、立柱、千斤顶与密封圈相配合的表面出现下列缺陷时：①轴向划痕深度大于，长度大于50mm；②径向划痕深度大于，长度大于圆周的1/3；③轻微擦伤面积大于50mm2；④同一圆周上划痕多于2条，擦伤多于2处；⑤镀层出现锈斑，整件上多于3处，每处面积大于25mm2。B、活塞杆的表面粗糙度Ra≥，缸体内孔的表面粗糙度Ra≥。C、立柱活柱的直线度大于1‰，千斤顶活塞杆的直线度大于2‰。活塞杆修复后，涂层符合生产厂家技术文件要求，修复后活塞杆与密封件无化学反应。支架阀类大修要求支架上所有阀类全部更换新件。更换的阀类规格、型号、性能与原设计文件相同。操作指示标牌丢失或损坏的应重新制作、安装。阀及阀组经检验合格后，各进、回液口应封严。支架高压胶管大修要求更换全部高压胶管及连接附件，并配齐架间管和回液管，对主进液管路进行位置改造。支架直属件大修要求在井下对所有支架的直属件进行外观检查，存在下列情形之一的，应予更换：A、损坏严重无法修复或无修复价值的；B、所有U型卡、开口销、螺栓螺母等全部进行更换；C、主要受力结构件用的销轴、导杆修复后进行探伤检查，有裂纹的；D、遗失的以及变形损坏不能达到使用要求的，重新投制新件。如：遗失的顶梁柱窝销轴、
