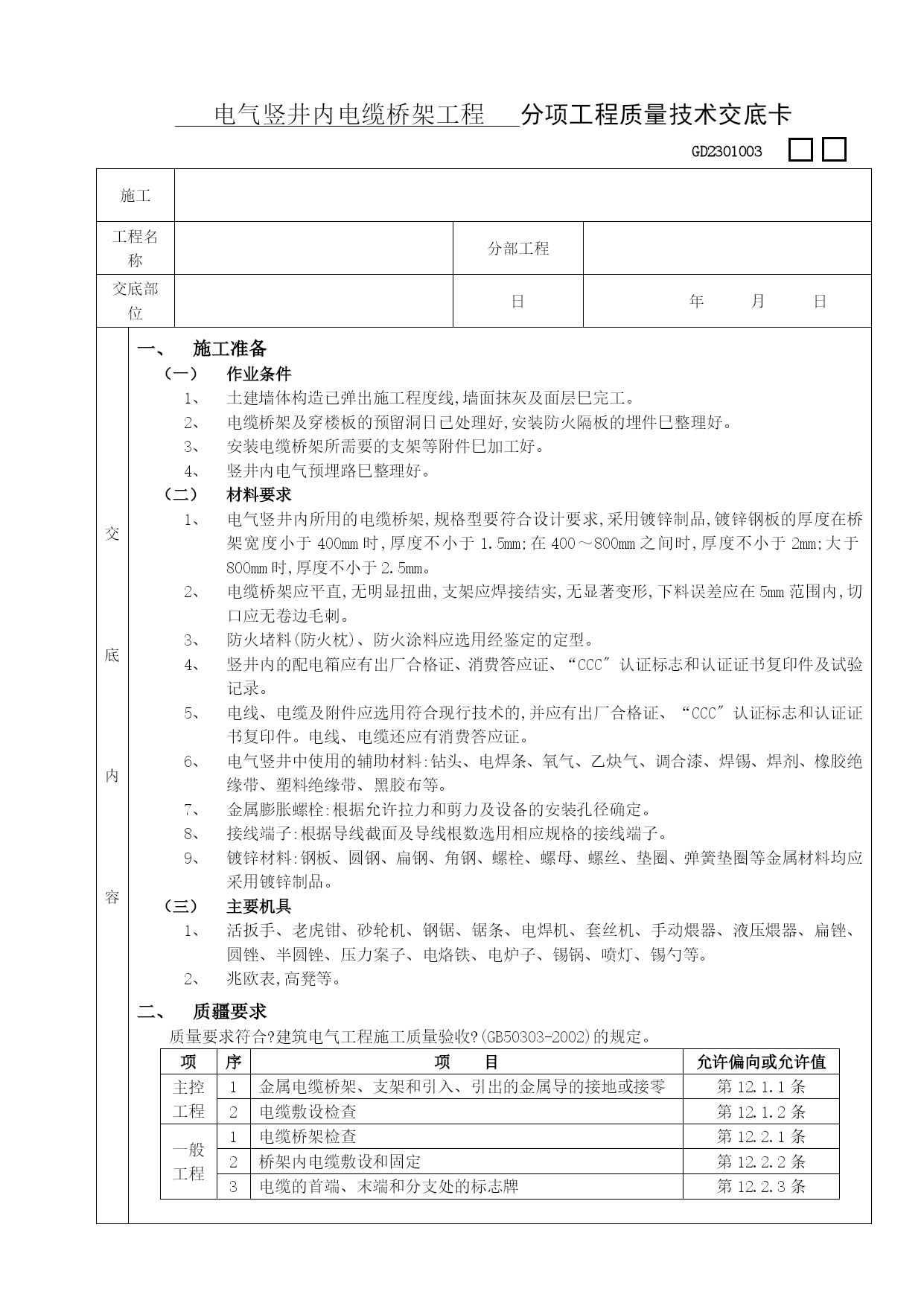

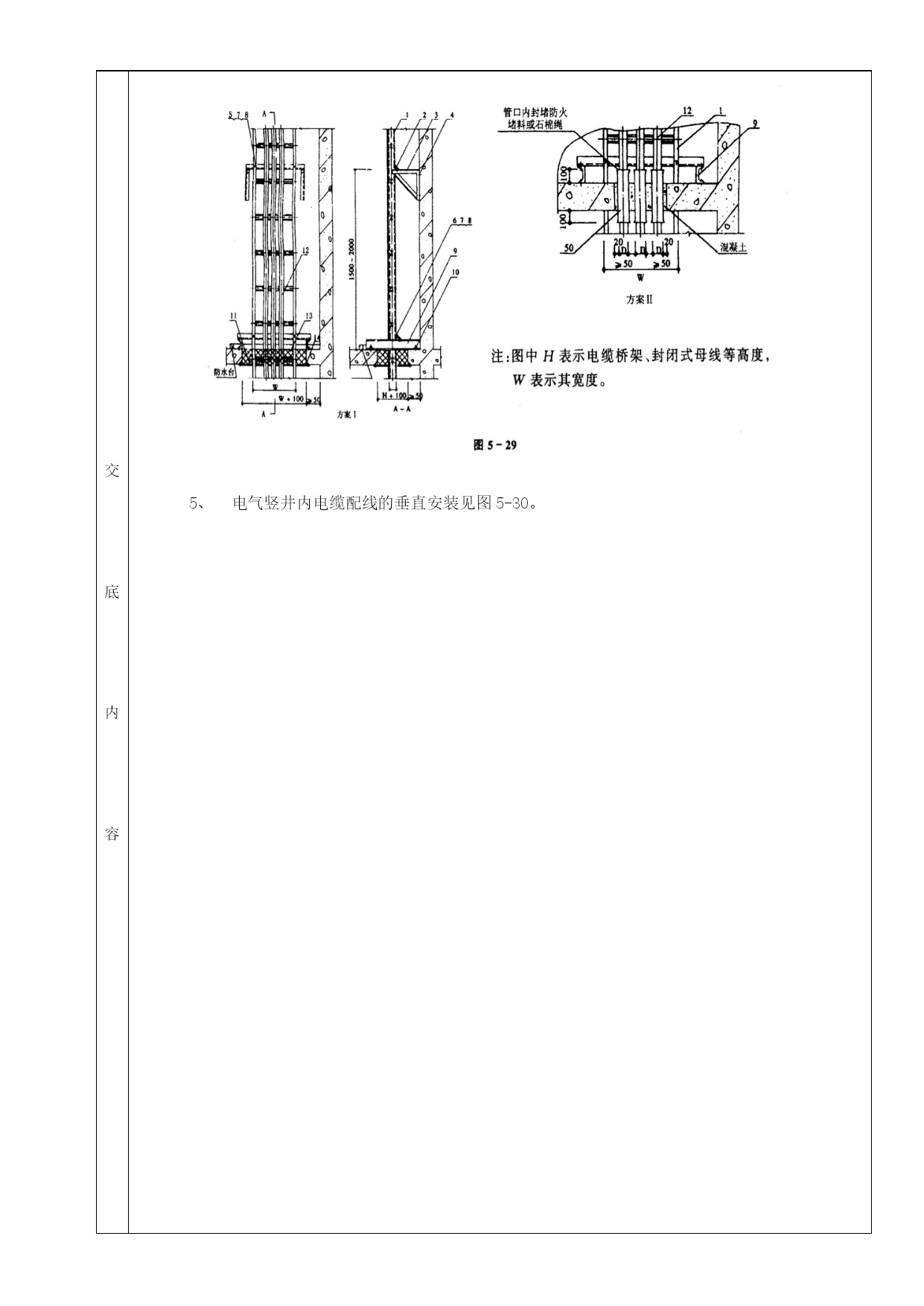

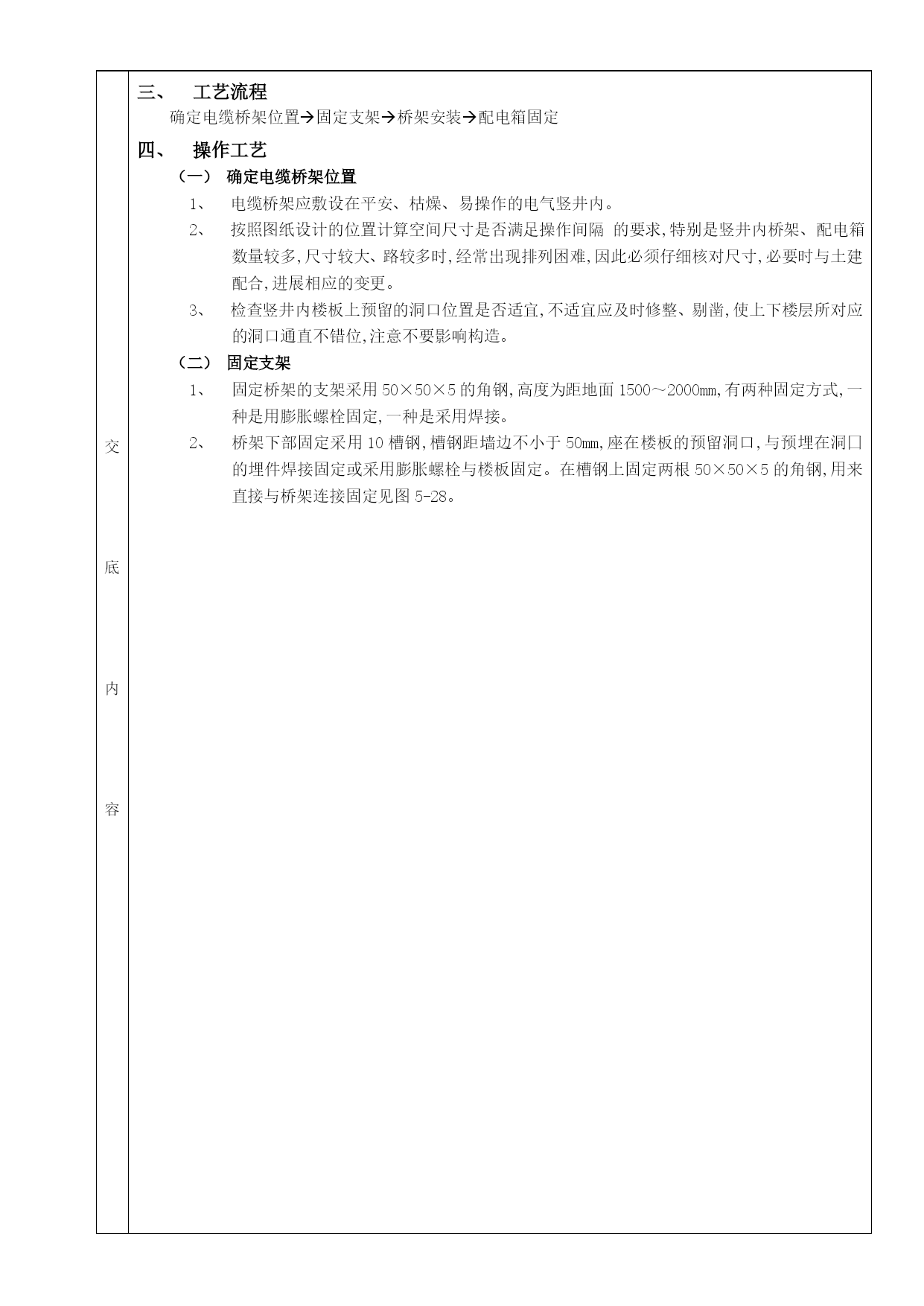

电气竖井内电缆桥架工程分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容交底内容交底内容交底内容交底内容施工准备作业条件土建墙体构造已弹出施工程度线,墙面抹灰及面层巳完工。电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。安装电缆桥架所需要的支架等附件巳加工好。竖井内电气预埋路巳整理好。材料要求电气竖井内所用的电缆桥架,规格型要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。电缆桥架应平直,无明显扭曲,支架应焊接结实,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。防火堵料(防火枕)、防火涂料应选用经鉴定的定型。竖井内的配电箱应有出厂合格证、消费答应证、“CCC〞认证标志和认证证书复印件及试验记录。电线、电缆及附件应选用符合现行技术的,并应有出厂合格证、“CCC〞认证标志和认证证书复印件。电线、电缆还应有消费答应证。电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。接线端子:根据导线截面及导线根数选用相应规格的接线端子。镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。主要机具活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨器、液压煨器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。兆欧表,高凳等。质疆要求质量要求符合?建筑电气工程施工质量验收?(GB50303-2002)的规定。项序项目允许偏向或允许值主控工程1金属电缆桥架、支架和引入、引出的金属导的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般工程1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3电缆的首端、末端和分支处的标志牌第12.2.3条工艺流程确定电缆桥架位置固定支架桥架安装配电箱固定操作工艺确定电缆桥架位置电缆桥架应敷设在平安、枯燥、易操作的电气竖井内。按照图纸设计的位置计算空间尺寸是否满足操作间隔的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进展相应的变更。检查竖井内楼板上预留的洞口位置是否适宜,不适宜应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响构造。固定支架固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。桥架下部固定采用10槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定见图5-28。在楼板的下面有预埋件来固定防火隔板,上托防火枕。电气竖井内固定桥架的支架和槽钢的固定见图5-29。电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。电气竖井内电缆配线的垂直安装见图5-30。桥架安装桥架与支架之间固定采用螺栓。桥架与钢之间连接采用专用锁母固定,并有跨接地线。当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。电缆敷设在桥架就位后,即可敷设线缆。按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量防止穿插。敷设时要按适当的问距加以固定,并且及时装设标志牌。电缆终端头,竖井的两端均应装设标志牌。标志牌上应注明线路编,无编时,写明电缆型、规格及起讫地点:字迹应明晰,不易脱落,规格要统一,能防腐,挂装应结实。电缆在终端头和接头处要留出备用长度。电缆进入竖井、盘柜以及穿入子时,出入口应封闭,口应封。明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。电缆穿过竖井后,用防火枕进展实封堵。利用构造施工间在楼板底面预埋的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板。防火枕的规格有三种,
