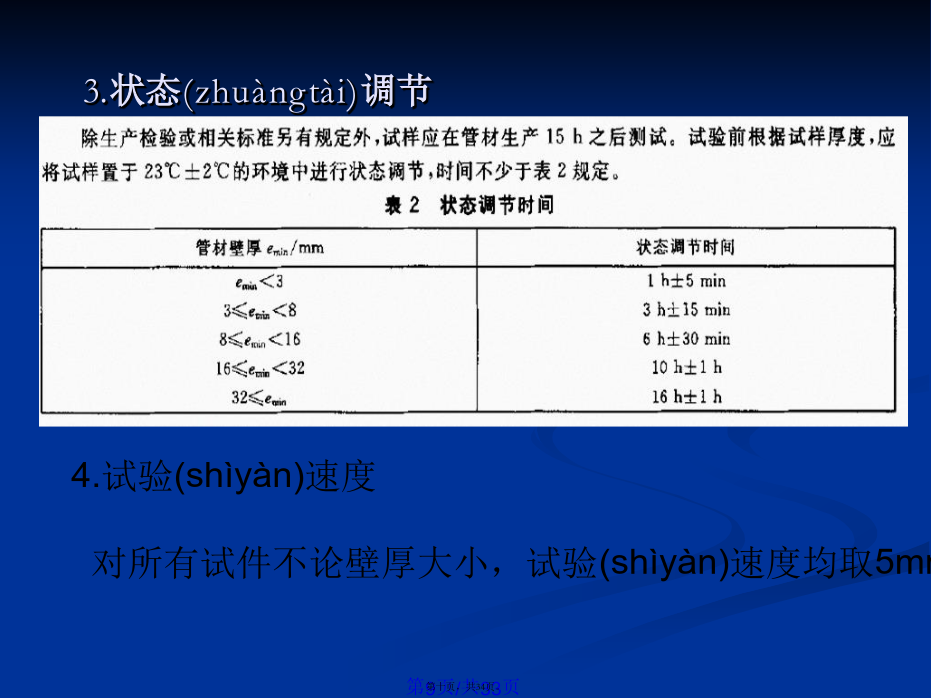

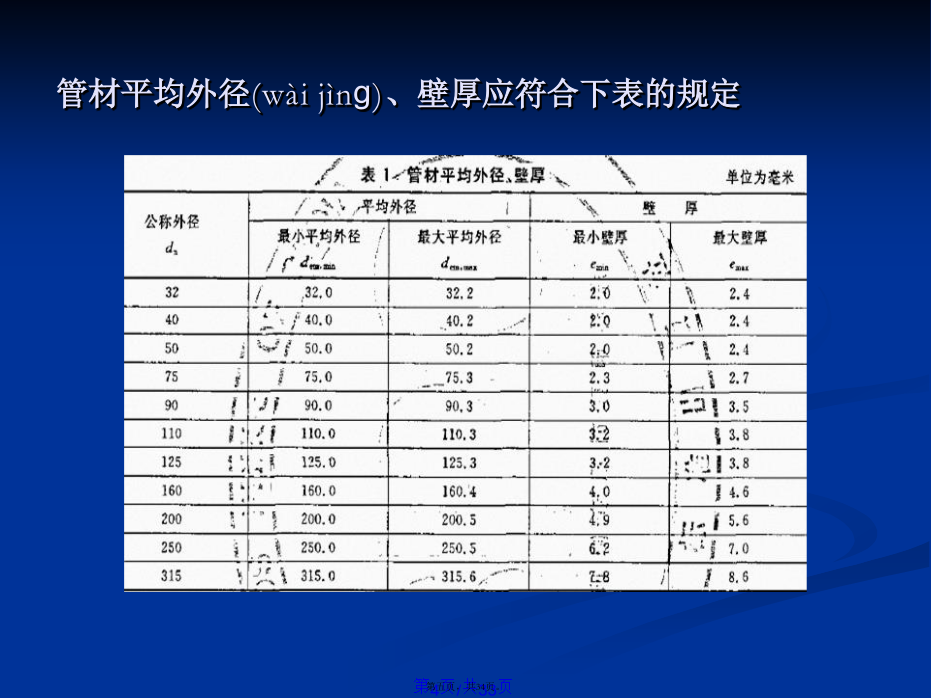

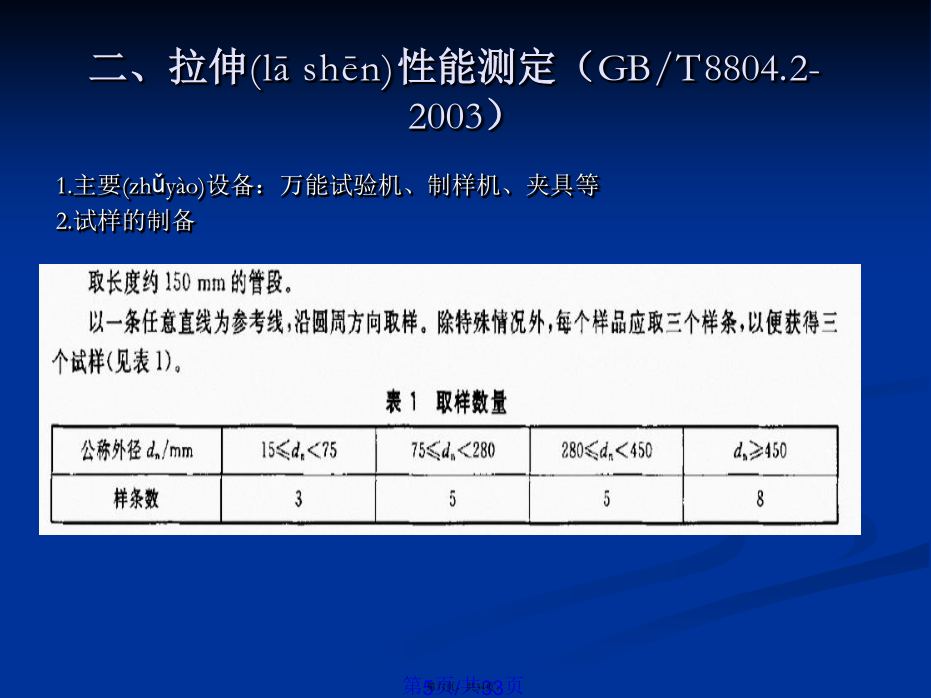

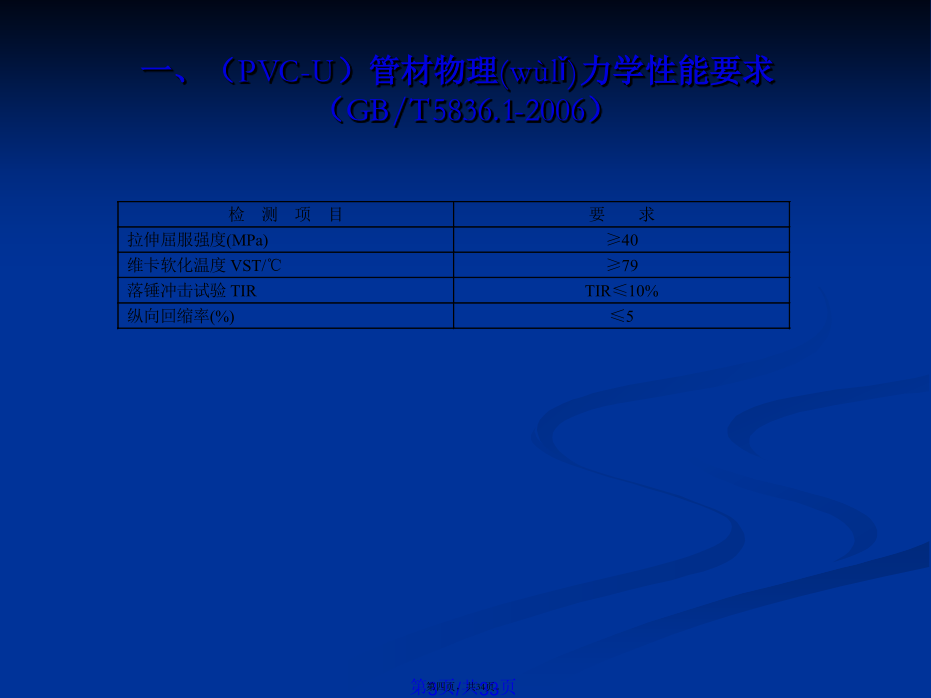

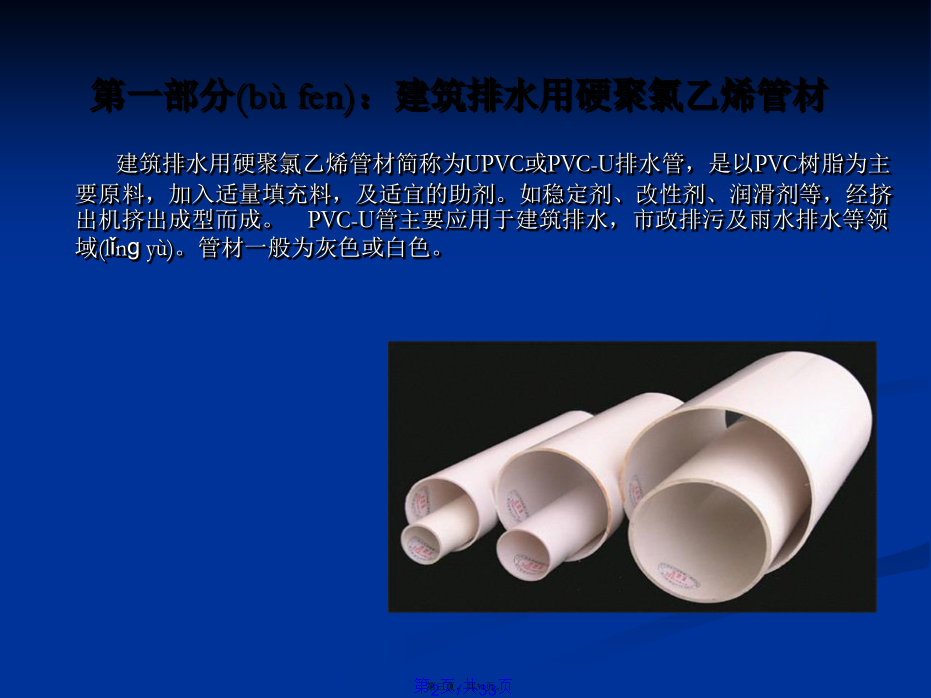

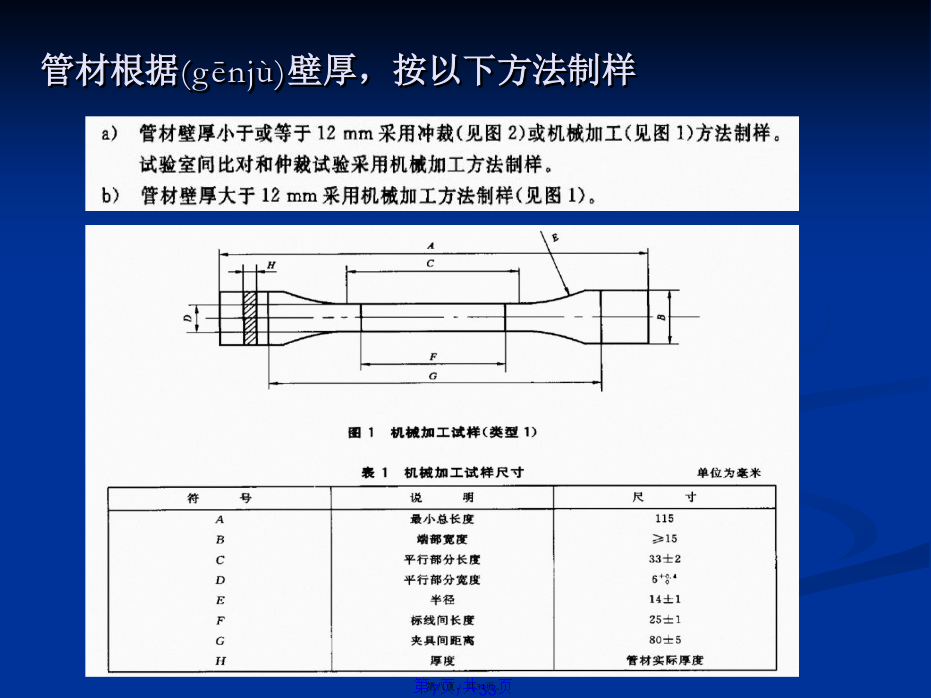

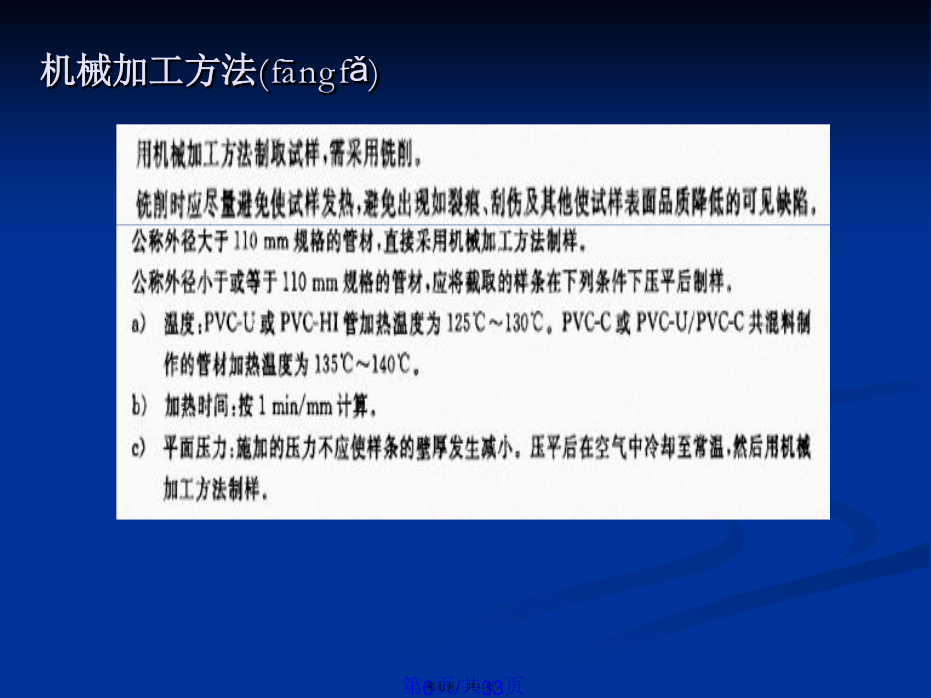

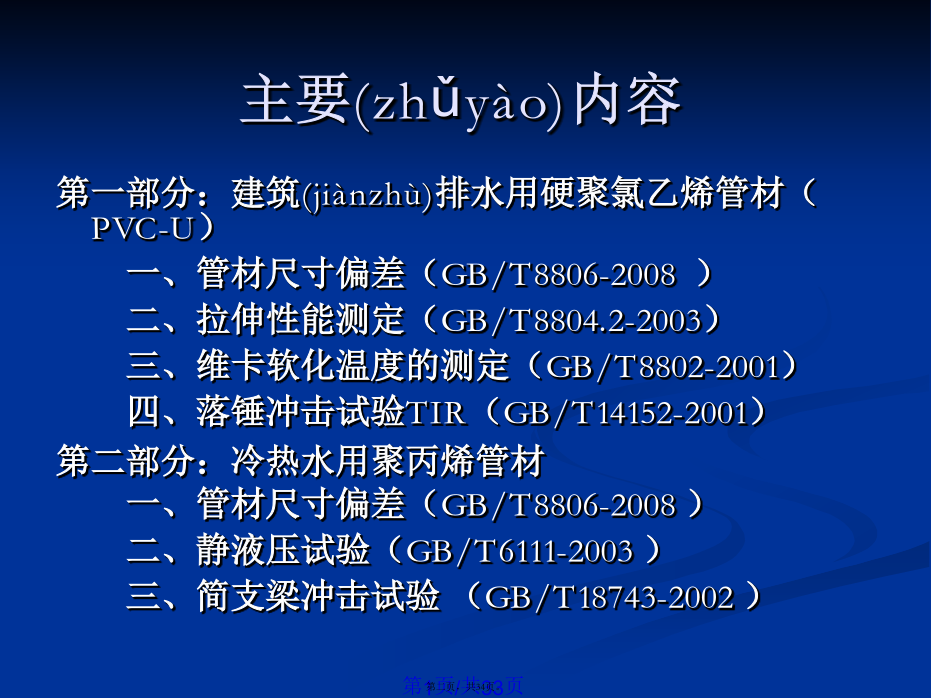

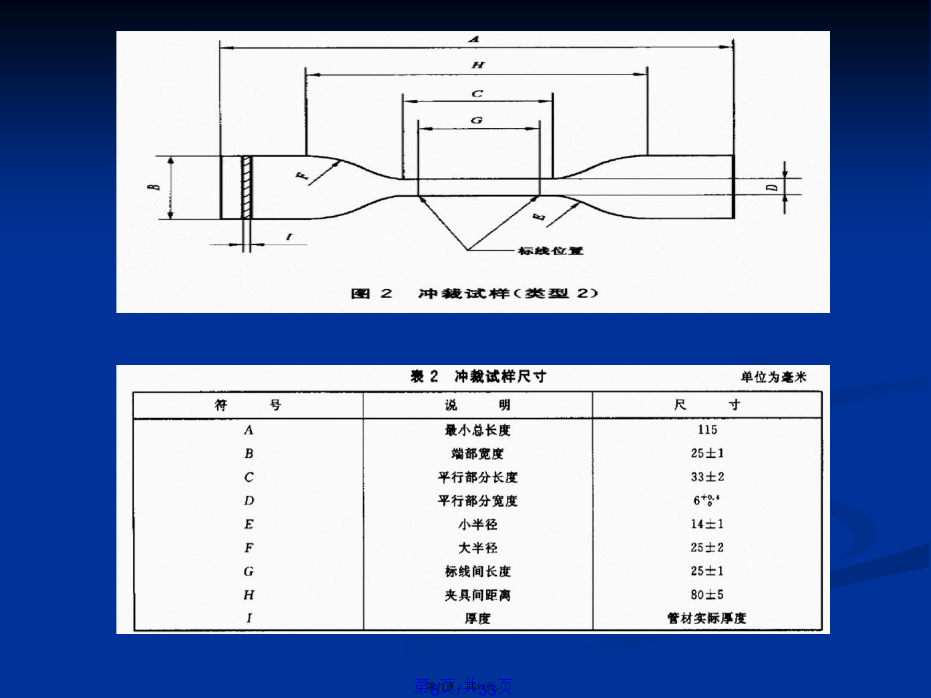

会计学主要(zhǔyào)内容第一部分(bùfen)：建筑排水用硬聚氯乙烯管材一、（PVC-U）管材物理(wùlǐ)力学性能要求（GB/T5836.1-2006）管材平均外径(wàijìnɡ)、壁厚应符合下表的规定二、拉伸(lāshēn)性能测定（GB/T8804.2-2003）机械加工方法(fāngfǎ)管材根据(gēnjù)壁厚，按以下方法制样3.状态(zhuàngtài)调节5.试验(shìyàn)步骤：/6、试验(shìyàn)结果：三、维卡软化温度(wēndù)的测定（GB/T8802-2001）4.试件预处理：将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；对于ABS和ASA试样，应在烘箱中90±2℃的温度下干燥2h，取出后在23±2℃的温度和50±5％的相对湿度下，冷却15±1min，然后将试样在低于预期维卡软化温度50℃的温度下预处理至少5min。5.试验步骤：将加热浴槽温度调节至约低于试样软化温度50℃并保持恒温。将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器(yíqì)底座的接触面应是平的，对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面上，下面放置压平的试样，压针端部距试样边缘不小于3mm。压针定位5min后，在载荷盘上加上所要求的重量，以使试样所承受的总轴向压力为（50±1）N，并将初始位置调至零点。以每小时（50±5）℃的速度等速升温，提高浴槽温度，在整个过程中应开动搅拌器。当压针压入试样内（1±0.01）mm时，记录此时的温度，此温度即为该试样的维卡软化温度。6、数据处理两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度。若两个试样结果相差大于2℃时，应重新取不少于两个的试样继续试验。四、落锤冲击(chōngjī)试验TIR（GB/T14152-2001）2、状态调节：试样(shìyànɡ)应在（0±1）℃或（20±2）℃的水浴或空气浴中进行状态调节。3、试验步骤：4、结果(jiēguǒ)判定：五、纵向(zònɡxiànɡ)回缩率的测定（GB/T6671-2001）3、试验(shìyàn)步骤：4、试验(shìyàn)结果：六尺寸(chǐcun)偏差（GB/T8806-2008）第二部分(bùfen)：冷热水用聚丙烯管材一、状态调节和尺寸(chǐcun)偏差（GB/T8806-2008）二、聚丙烯管材(ɡuǎncái)物理力学性能（GB/T18742.2-2002）聚丙烯管材尺寸(chǐcun)偏差三、液压试验(shìyàn)（GB/T6111-2003）3、试验压力(yālì)的计算：4、试样状态(zhuàngtài)调节5.试验(shìyàn)步骤：四、简支梁冲击(chōngjī)试验3试样步骤将试样从预处理的环境中取出，置业40mm间的支座上，按照规定的方式支撑，用15焦耳的能量对试样外表面进行冲击。若环境温度和试样的温度差大于5℃，冲击应在10秒内完成冲击，若环境温度和试样的温度差小于或等于5℃，冲击应在60秒内完成冲击，冲击后检查试样破坏的情况，接着重复以上步骤，直至完成10个试样的试验。4结果表示以试样破坏数对被测试(cèshì)样总数的百分比来表示结果，破损率要小于试样的10%为合格。结束感谢您的观看(guānkàn)。
