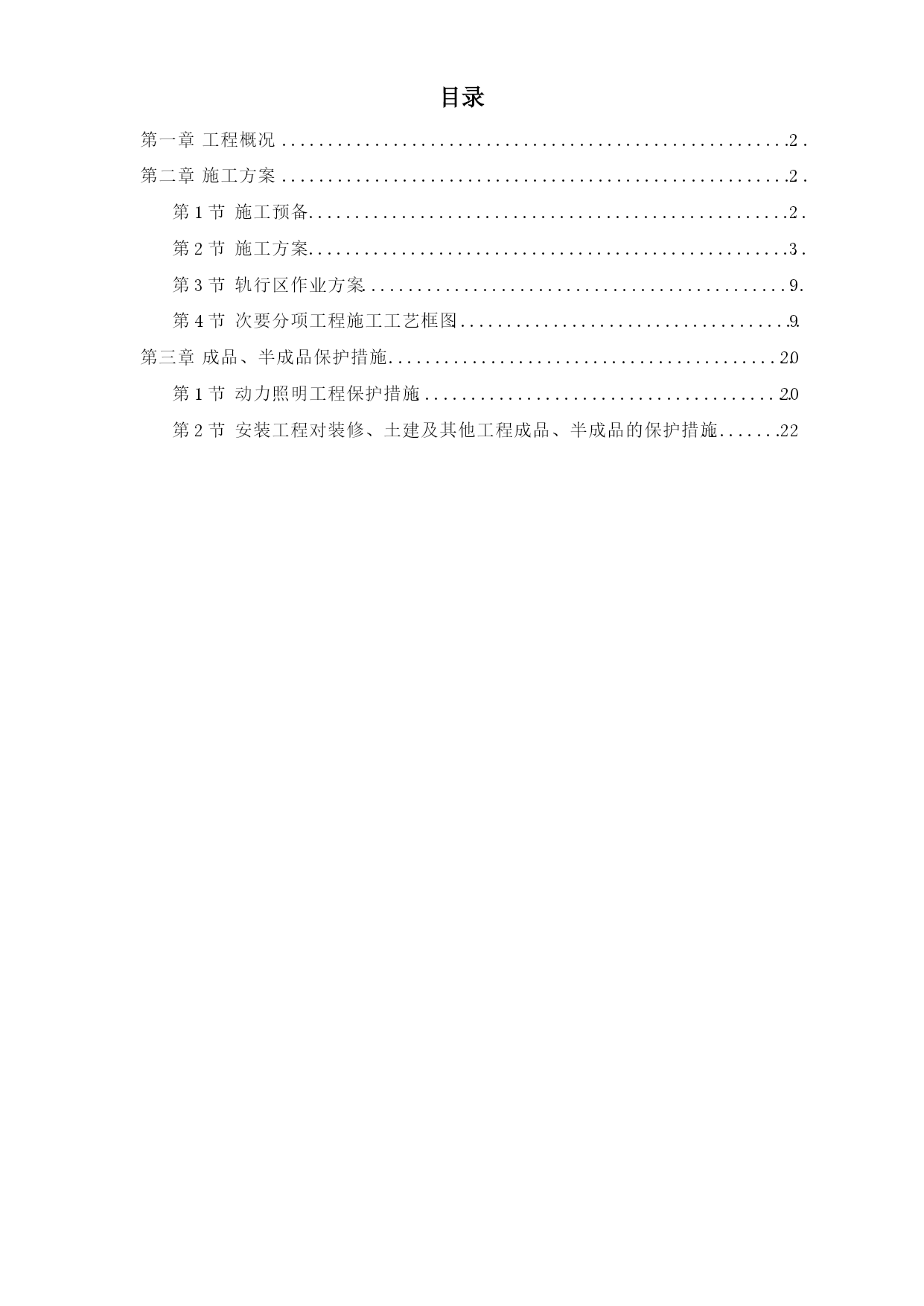

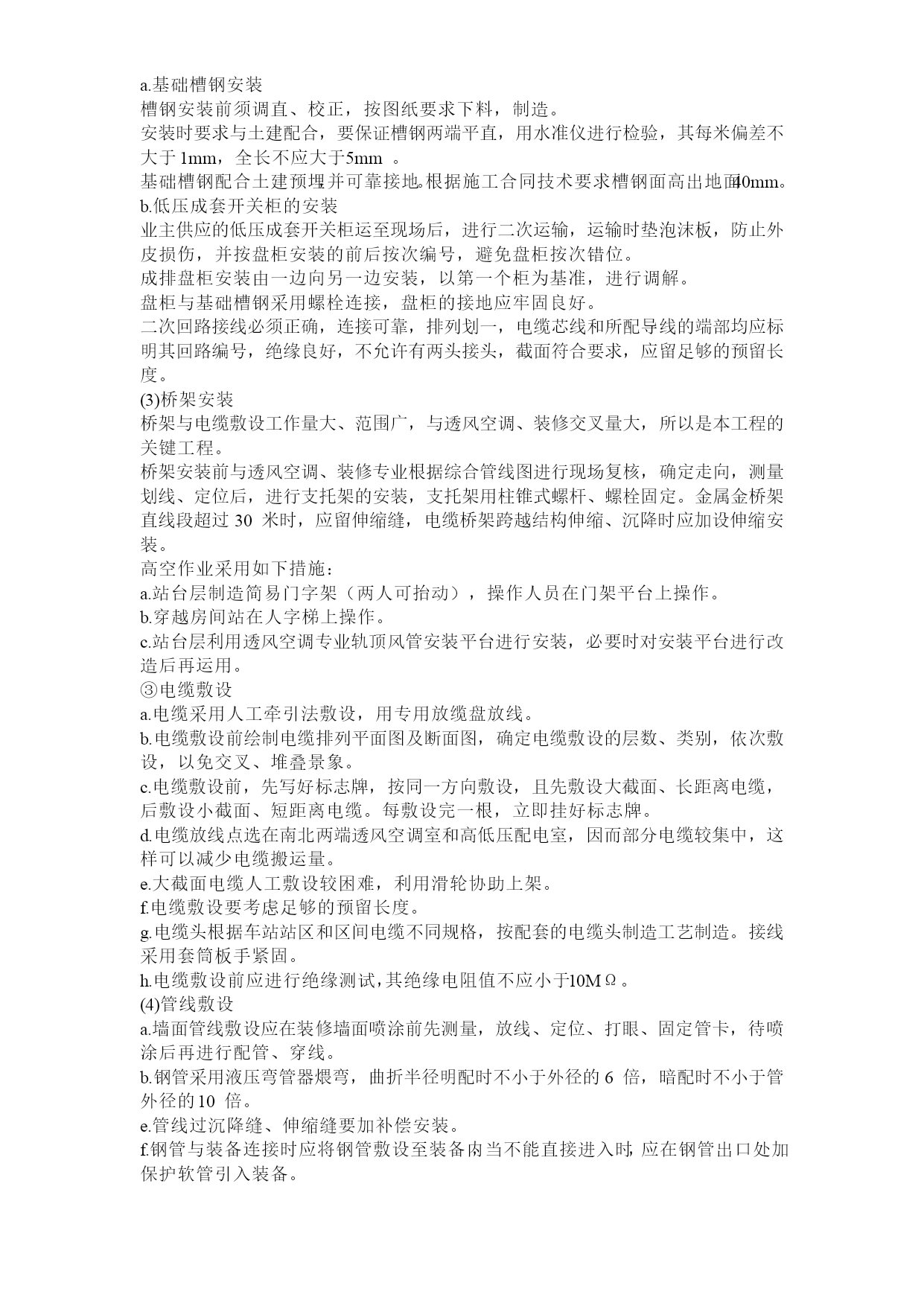

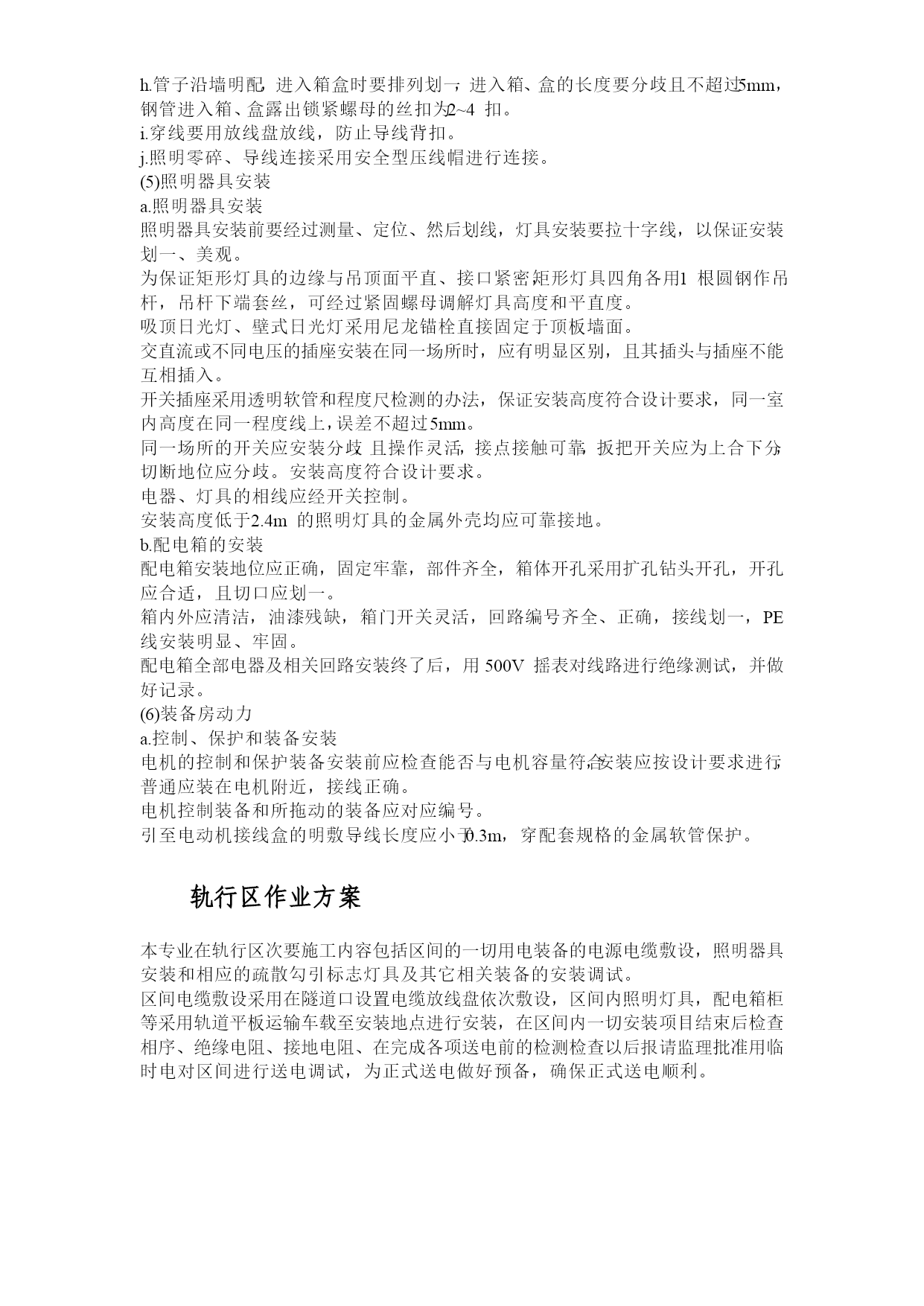

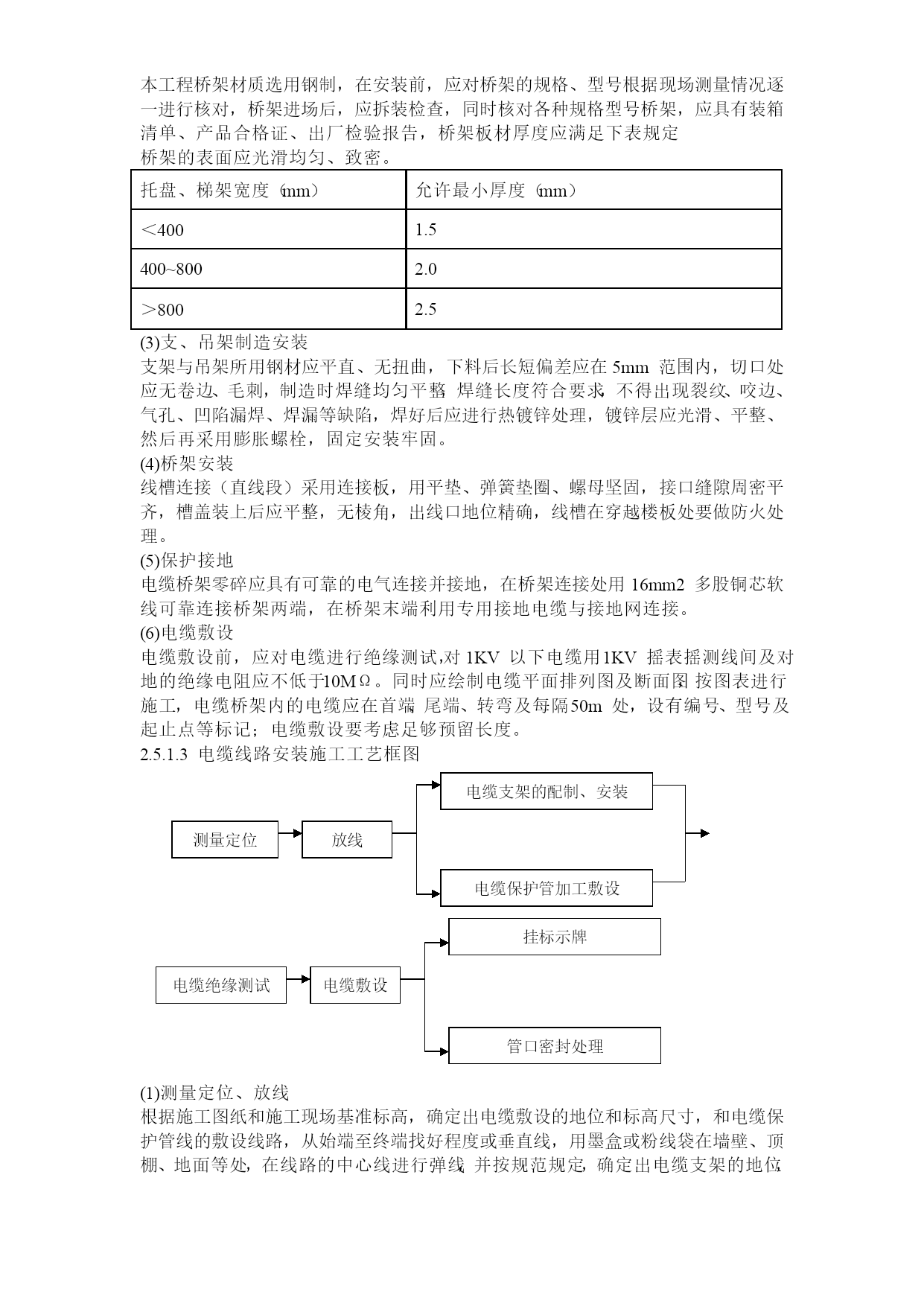

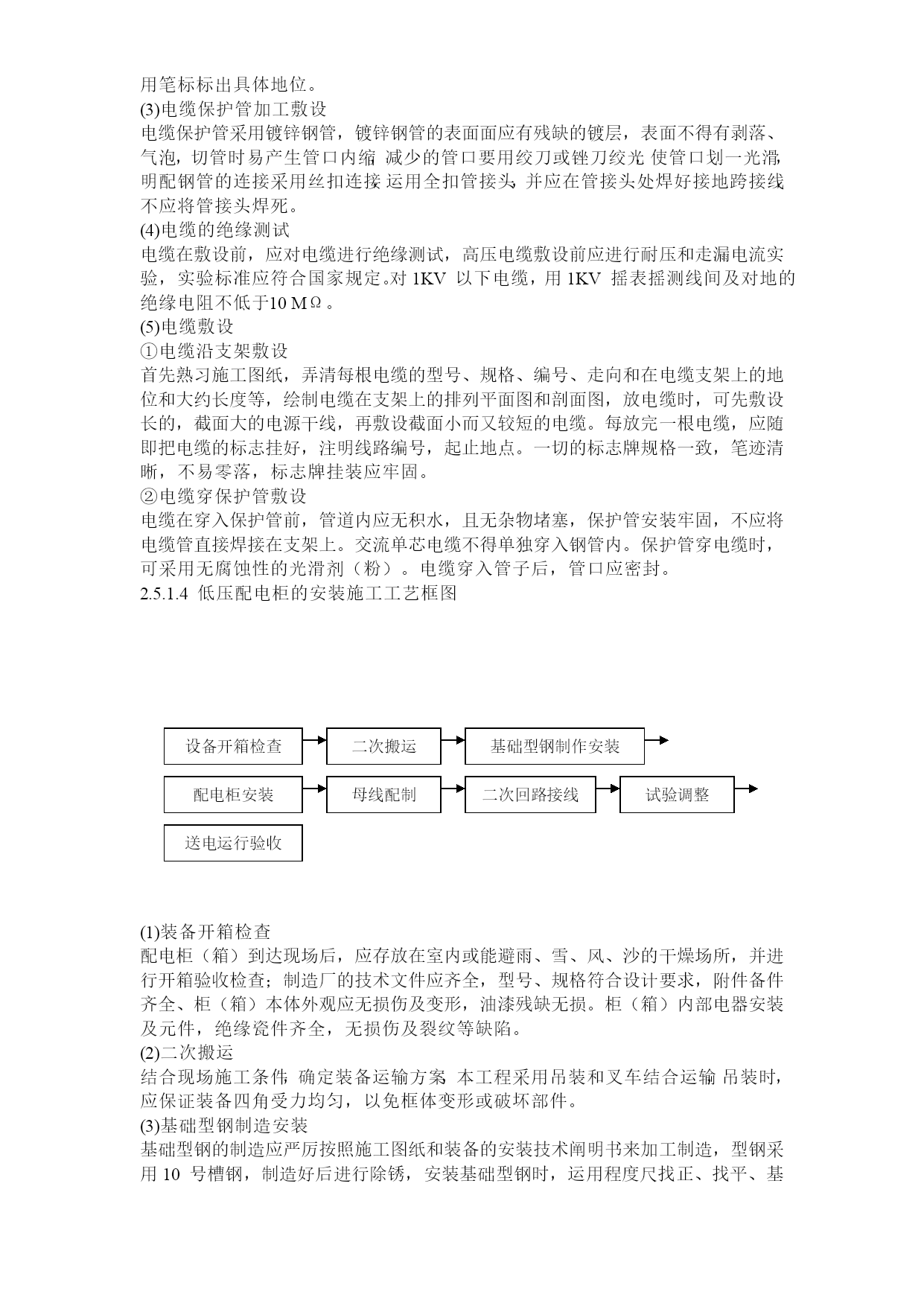

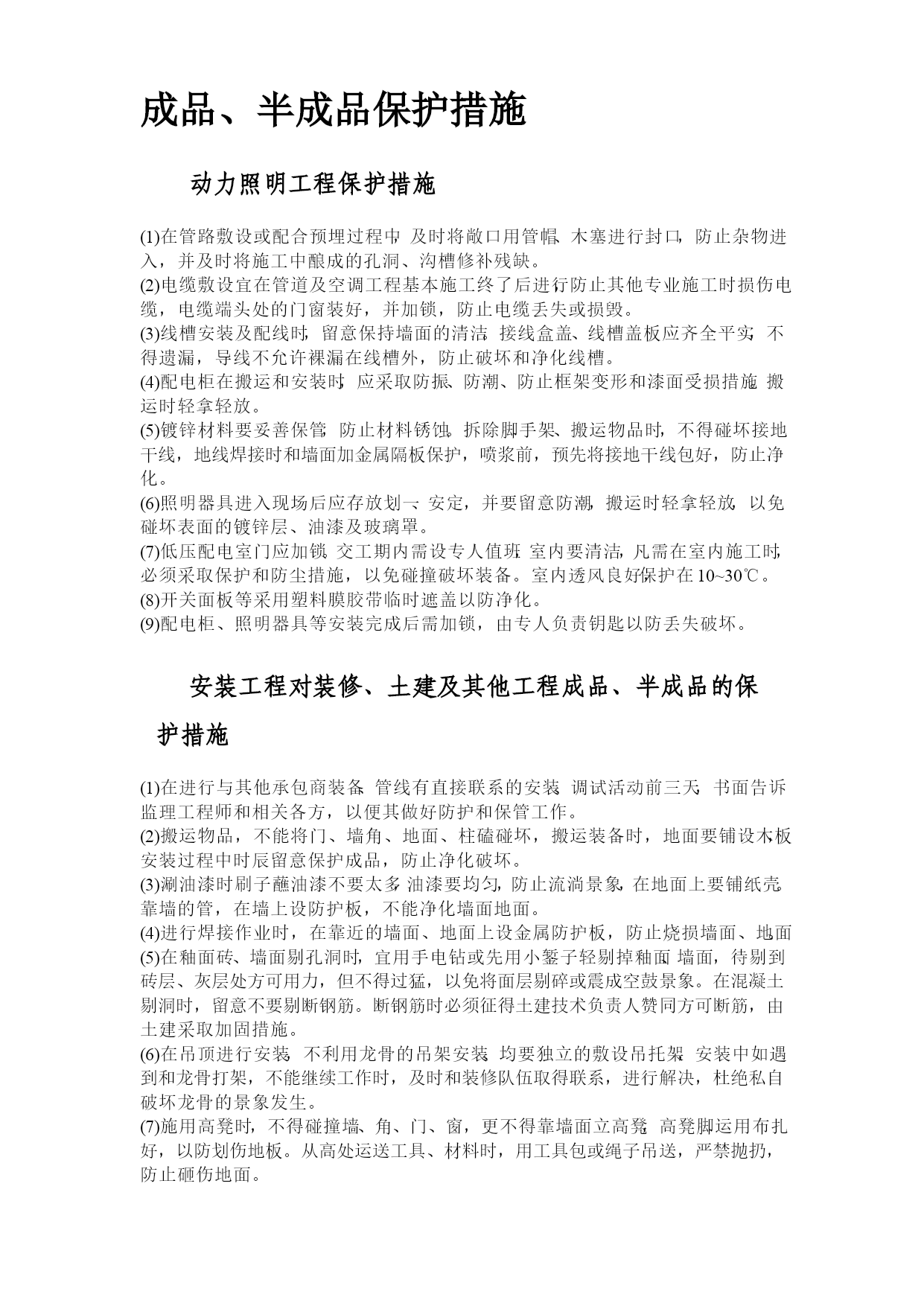

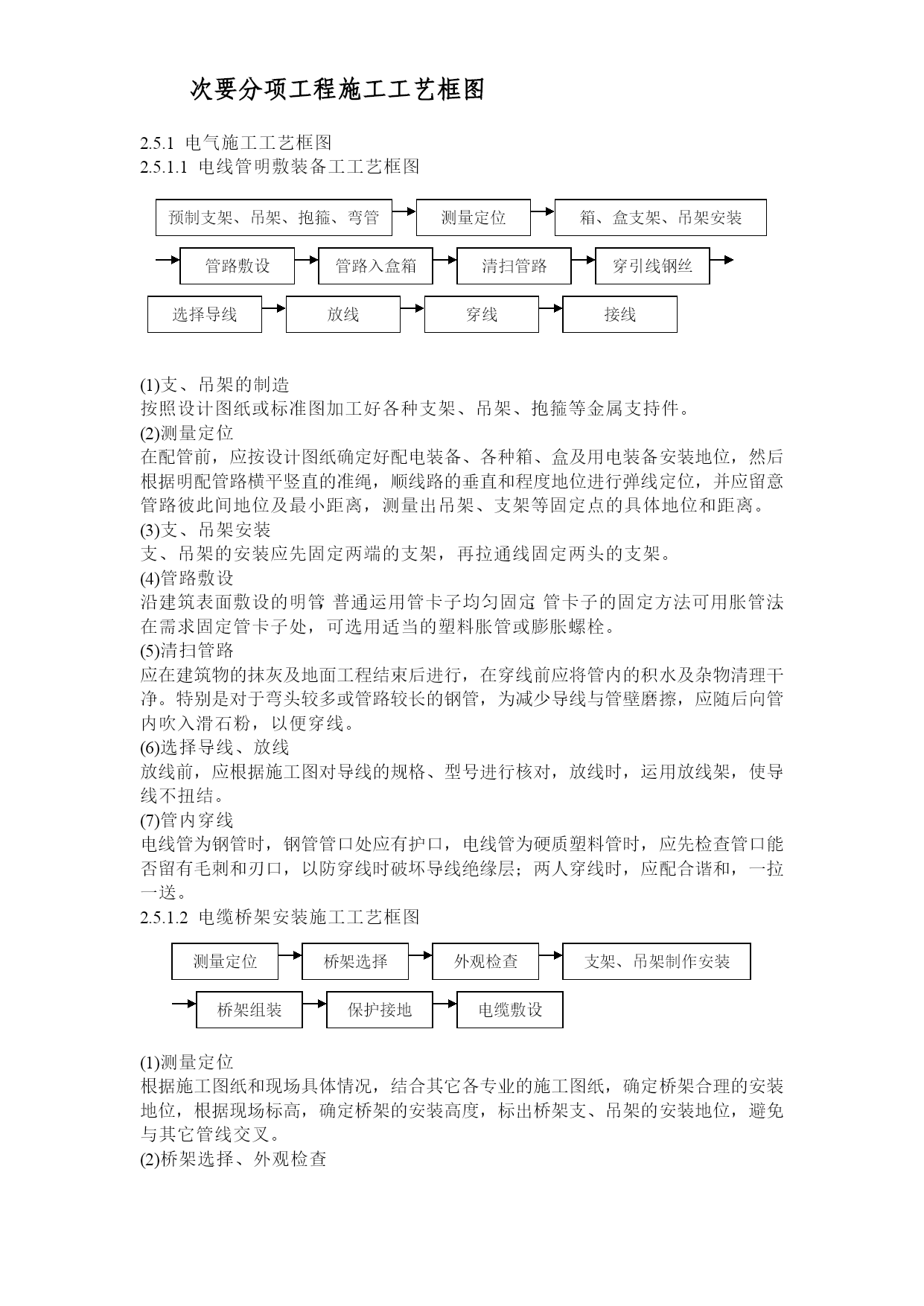

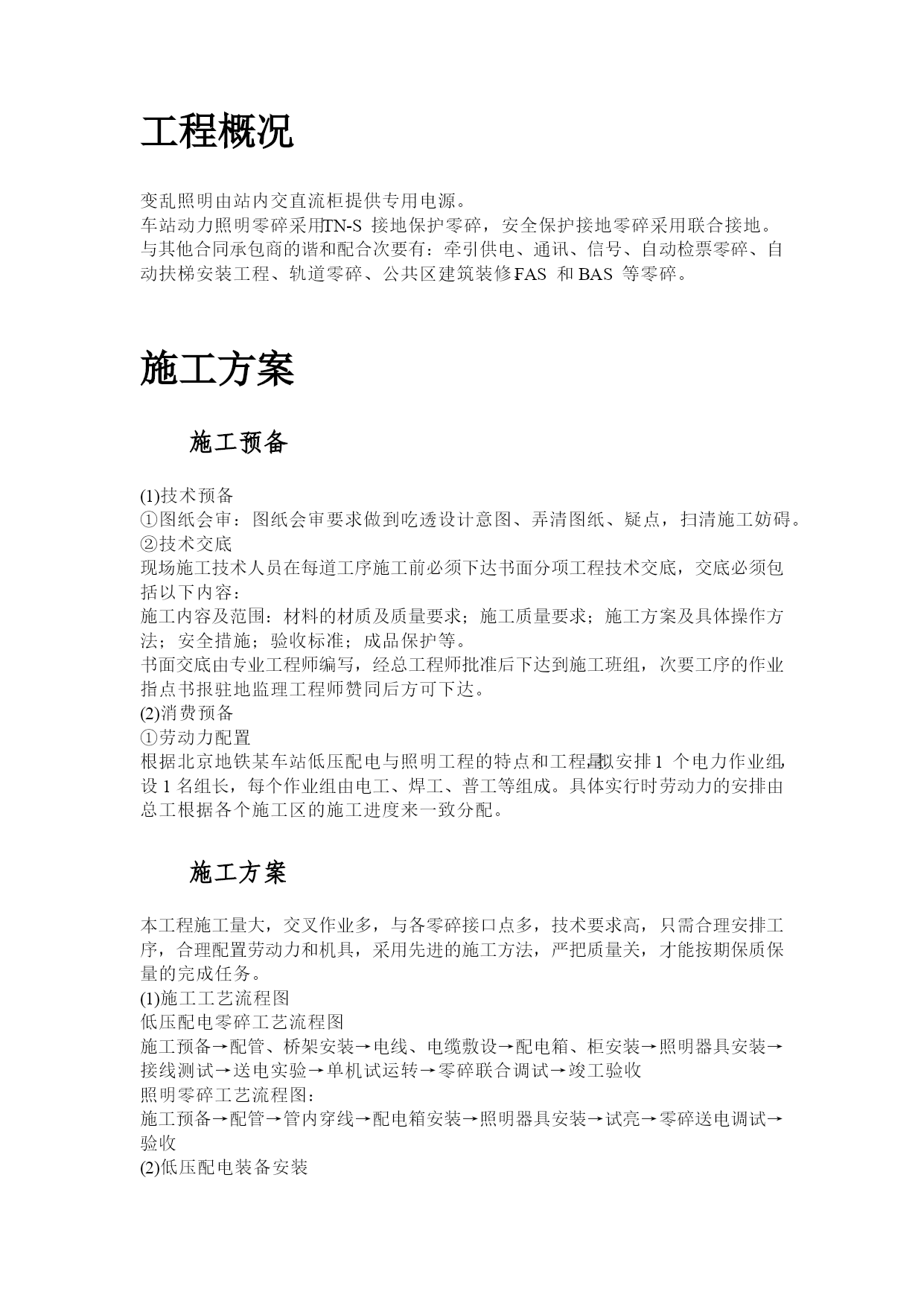

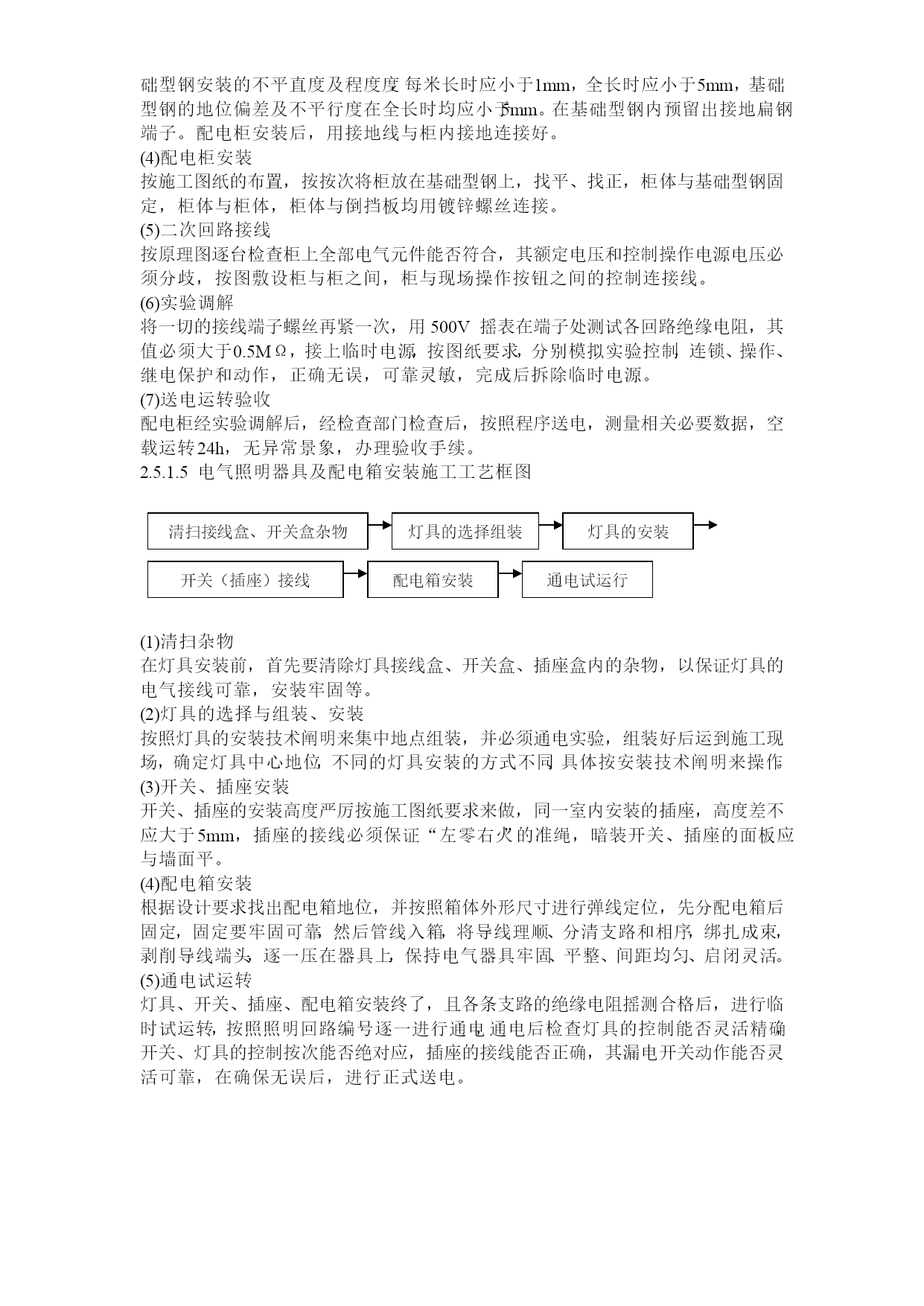

目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207187200\h2第二章施工方案PAGEREF_Toc207187201\h2第1节施工预备PAGEREF_Toc207187202\h2第2节施工方案PAGEREF_Toc207187203\h3第3节轨行区作业方案PAGEREF_Toc207187204\h9第4节次要分项工程施工工艺框图PAGEREF_Toc207187205\h9第三章成品、半成品保护措施PAGEREF_Toc207187206\h20第1节动力照明工程保护措施PAGEREF_Toc207187207\h20第2节安装工程对装修、土建及其他工程成品、半成品的保护措施PAGEREF_Toc207187208\h22工程概况变乱照明由站内交直流柜提供专用电源。车站动力照明零碎采用TN-S接地保护零碎，安全保护接地零碎采用联合接地。与其他合同承包商的谐和配合次要有：牵引供电、通讯、信号、自动检票零碎、自动扶梯安装工程、轨道零碎、公共区建筑装修、FAS和BAS等零碎。施工方案施工预备(1)技术预备①图纸会审：图纸会审要求做到吃透设计意图、弄清图纸、疑点，扫清施工妨碍。②技术交底现场施工技术人员在每道工序施工前必须下达书面分项工程技术交底，交底必须包括以下内容：施工内容及范围：材料的材质及质量要求；施工质量要求；施工方案及具体操作方法；安全措施；验收标准；成品保护等。书面交底由专业工程师编写，经总工程师批准后下达到施工班组，次要工序的作业指点书报驻地监理工程师赞同后方可下达。(2)消费预备①劳动力配置根据北京地铁某车站低压配电与照明工程的特点和工程量，拟安排1个电力作业组，设1名组长，每个作业组由电工、焊工、普工等组成。具体实行时劳动力的安排由总工根据各个施工区的施工进度来一致分配。施工方案本工程施工量大，交叉作业多，与各零碎接口点多，技术要求高，只需合理安排工序，合理配置劳动力和机具，采用先进的施工方法，严把质量关，才能按期保质保量的完成任务。(1)施工工艺流程图低压配电零碎工艺流程图施工预备→配管、桥架安装→电线、电缆敷设→配电箱、柜安装→照明器具安装→接线测试→送电实验→单机试运转→零碎联合调试→竣工验收照明零碎工艺流程图：施工预备→配管→管内穿线→配电箱安装→照明器具安装→试亮→零碎送电调试→验收(2)低压配电装备安装a.基础槽钢安装槽钢安装前须调直、校正，按图纸要求下料，制造。安装时要求与土建配合，要保证槽钢两端平直，用水准仪进行检验，其每米偏差不大于1mm，全长不应大于5mm。基础槽钢配合土建预埋，并可靠接地。根据施工合同技术要求槽钢面高出地面40mm。b.低压成套开关柜的安装业主供应的低压成套开关柜运至现场后，进行二次运输，运输时垫泡沫板，防止外皮损伤，并按盘柜安装的前后按次编号，避免盘柜按次错位。成排盘柜安装由一边向另一边安装，以第一个柜为基准，进行调解。盘柜与基础槽钢采用螺栓连接，盘柜的接地应牢固良好。二次回路接线必须正确，连接可靠，排列划一，电缆芯线和所配导线的端部均应标明其回路编号，绝缘良好，不允许有两头接头，截面符合要求，应留足够的预留长度。(3)桥架安装桥架与电缆敷设工作量大、范围广，与透风空调、装修交叉量大，所以是本工程的关键工程。桥架安装前与透风空调、装修专业根据综合管线图进行现场复核，确定走向，测量划线、定位后，进行支托架的安装，支托架用柱锥式螺杆、螺栓固定。金属金桥架直线段超过30米时，应留伸缩缝，电缆桥架跨越结构伸缩、沉降时应加设伸缩安装。高空作业采用如下措施：a.站台层制造简易门字架（两人可抬动），操作人员在门架平台上操作。b.穿越房间站在人字梯上操作。c.站台层利用透风空调专业轨顶风管安装平台进行安装，必要时对安装平台进行改造后再运用。③电缆敷设a.电缆采用人工牵引法敷设，用专用放缆盘放线。b.电缆敷设前绘制电缆排列平面图及断面图，确定电缆敷设的层数、类别，依次敷设，以免交叉、堆叠景象。c.电缆敷设前，先写好标志牌，按同一方向敷设，且先敷设大截面、长距离电缆，后敷设小截面、短距离电缆。每敷设完一根，立即挂好标志牌。d.电缆放线点选在南北两端透风空调室和高低压配电室，因而部分电缆较集中，这样可以减少电缆搬运量。e.大截面电缆人工敷设较困难，利用滑轮协助上架。f.电缆敷设要考虑足够的预留长度。g.电缆头根据车站站区和区间电缆不同规格，按配套的电缆头制造工艺制造。接线采用套筒板手紧固。h.电缆敷设前应进行绝缘测试，其绝缘电阻值不应小于10MΩ。(4)管线敷设a.墙面
