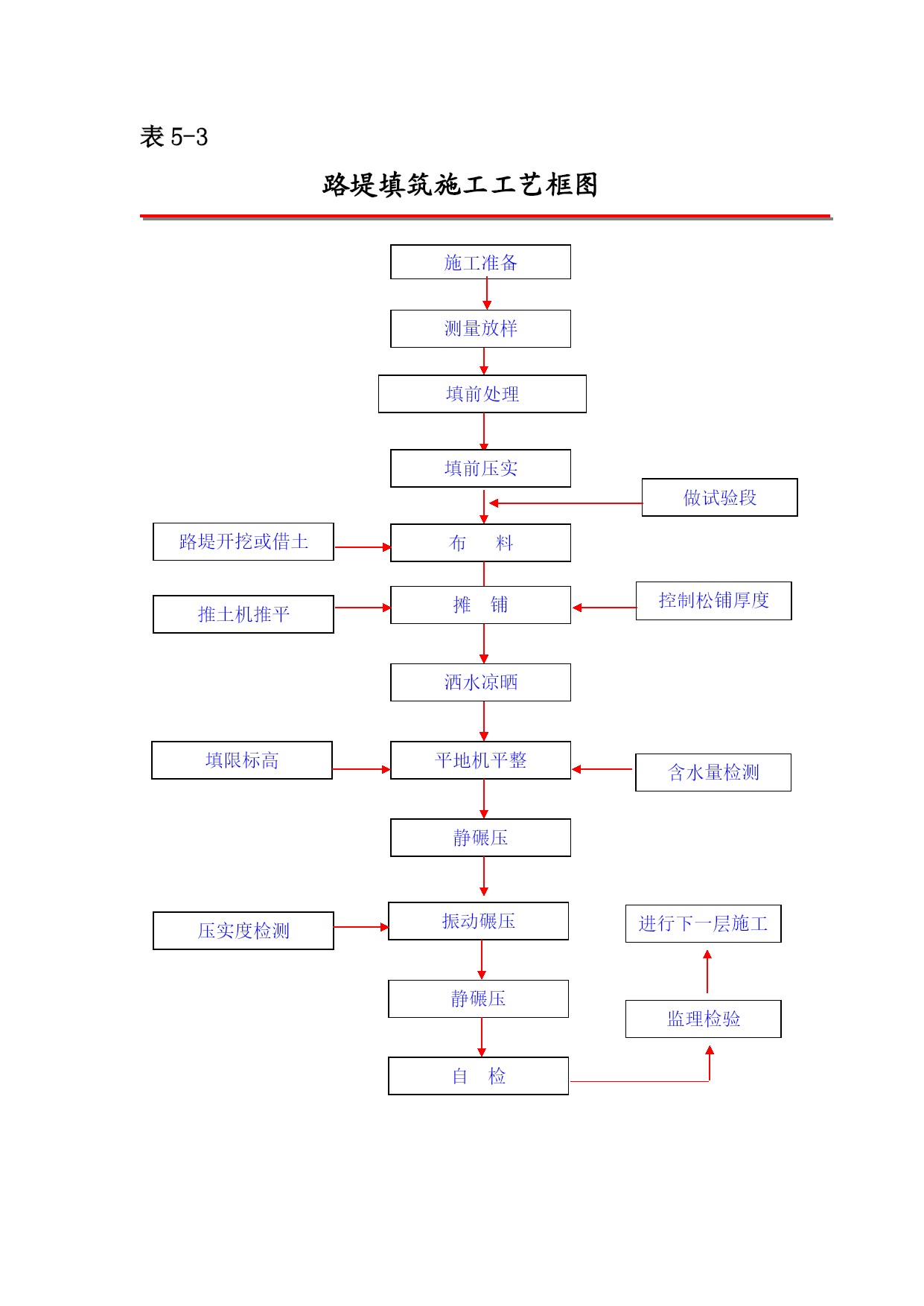

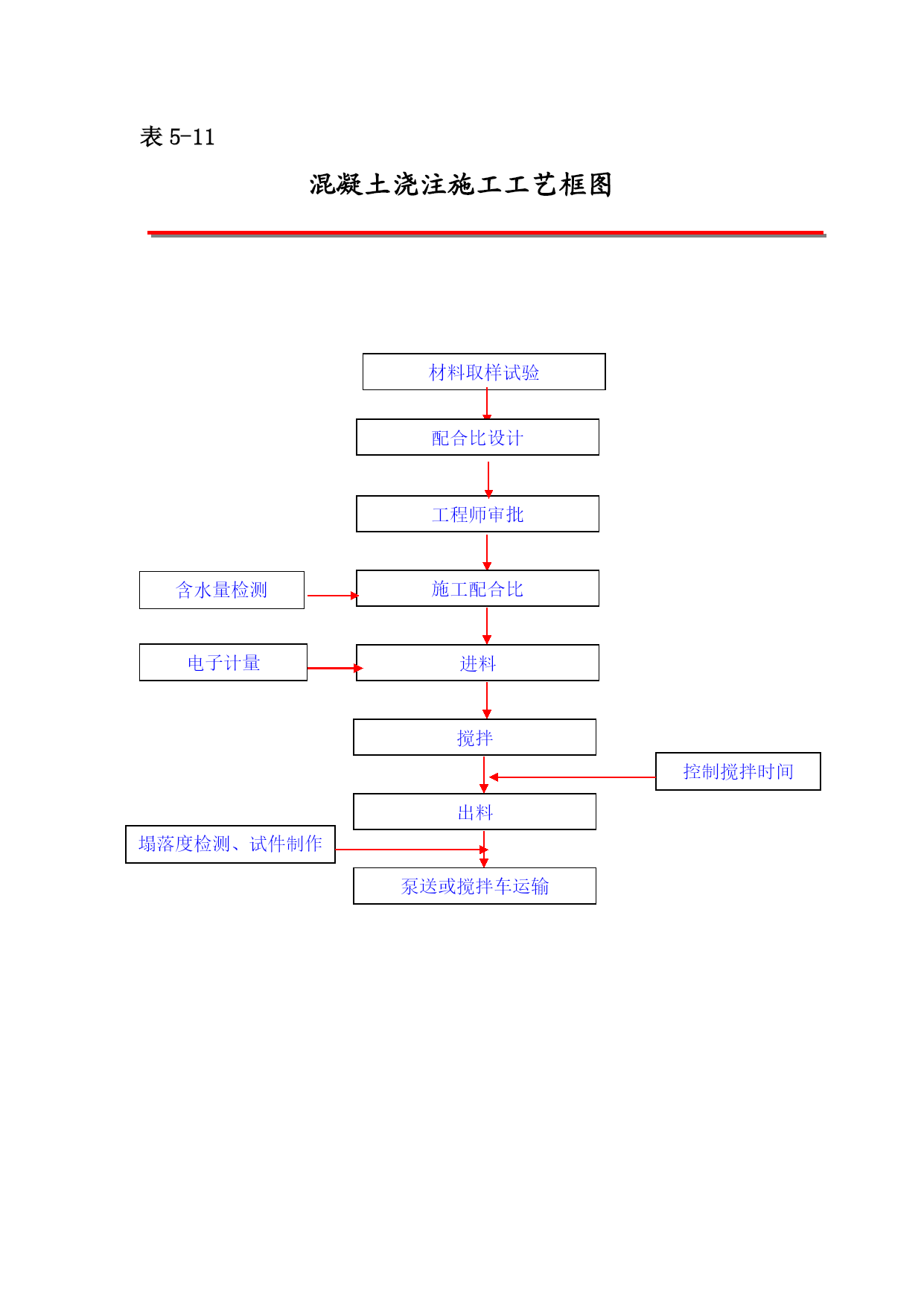

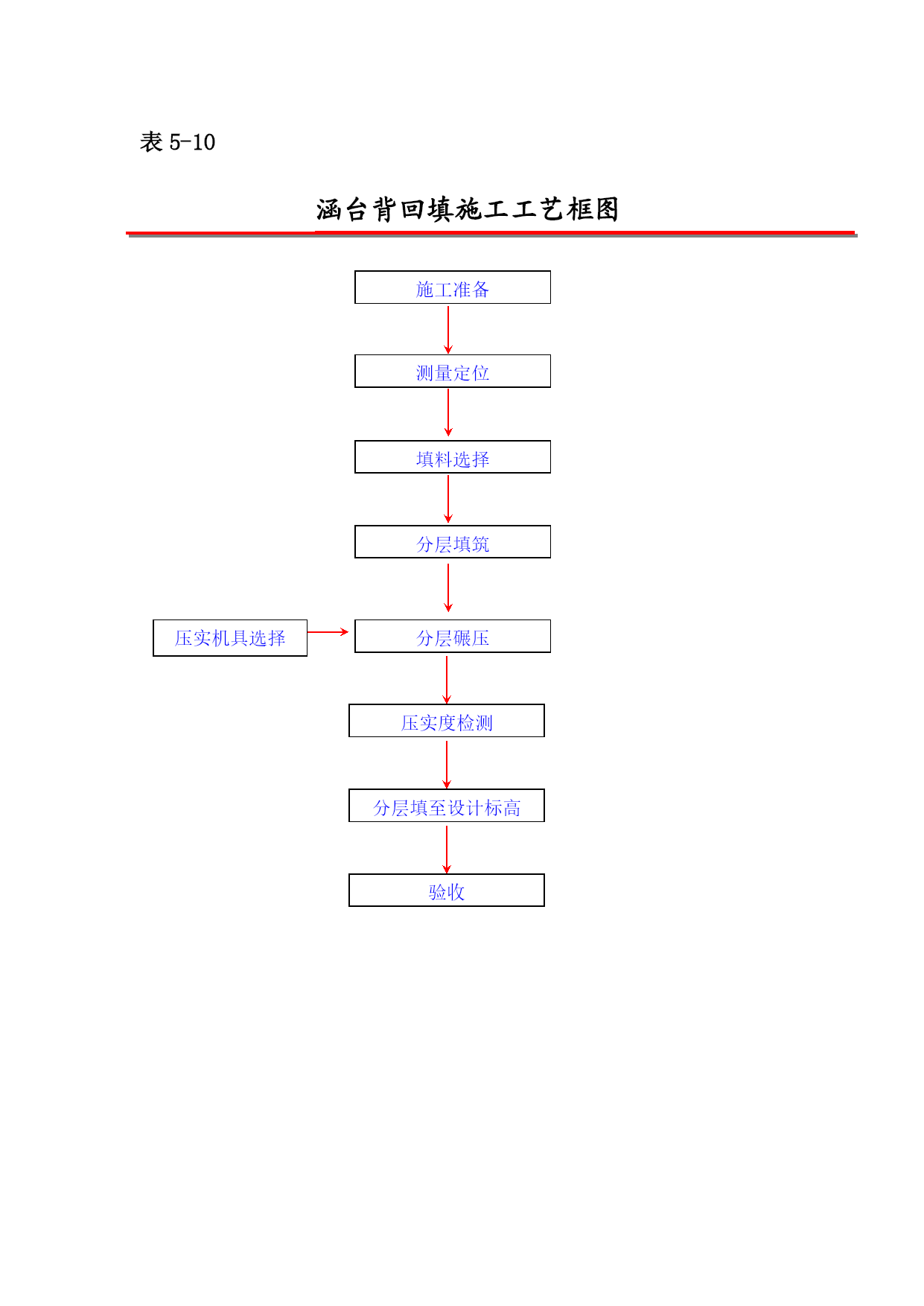

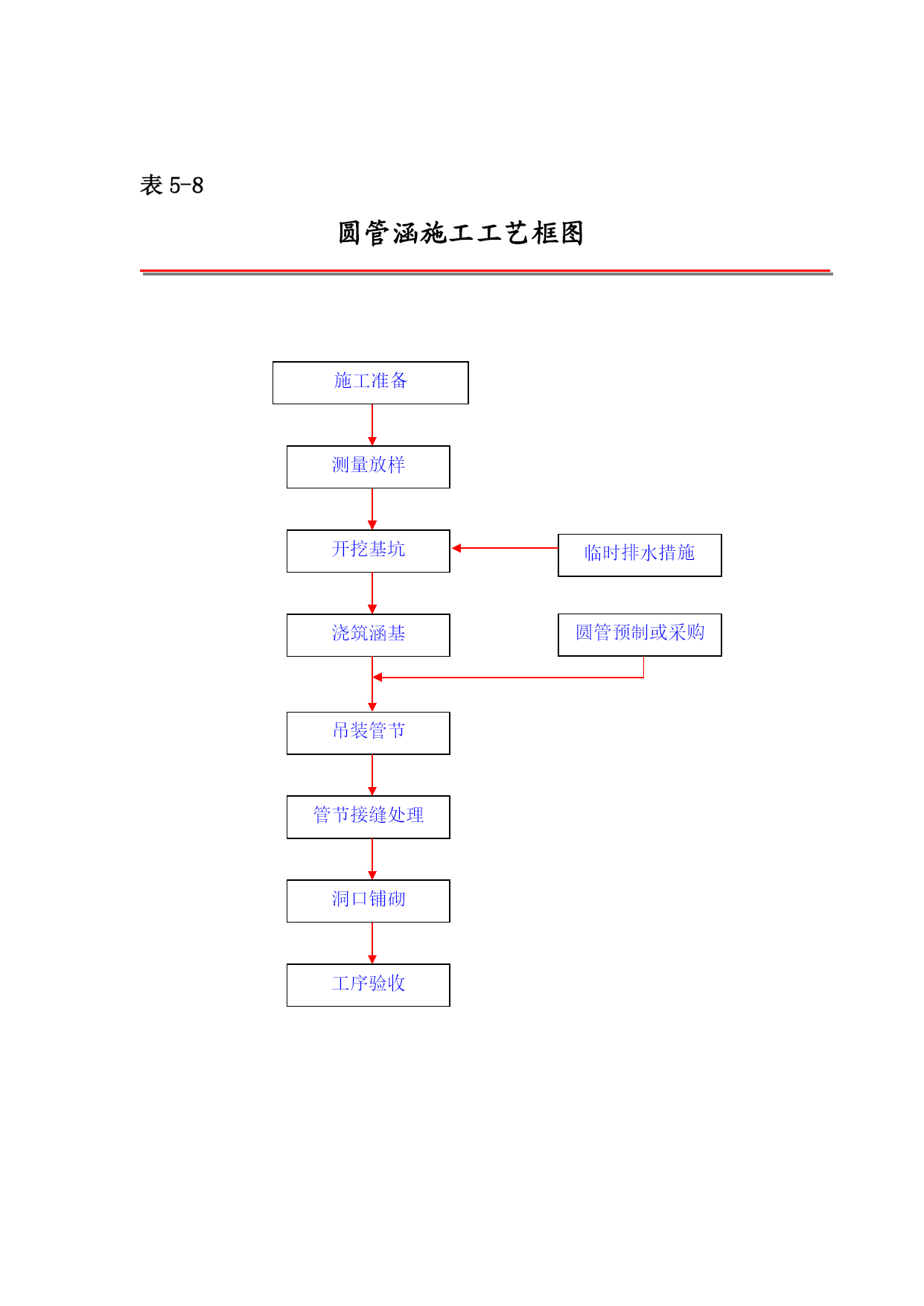

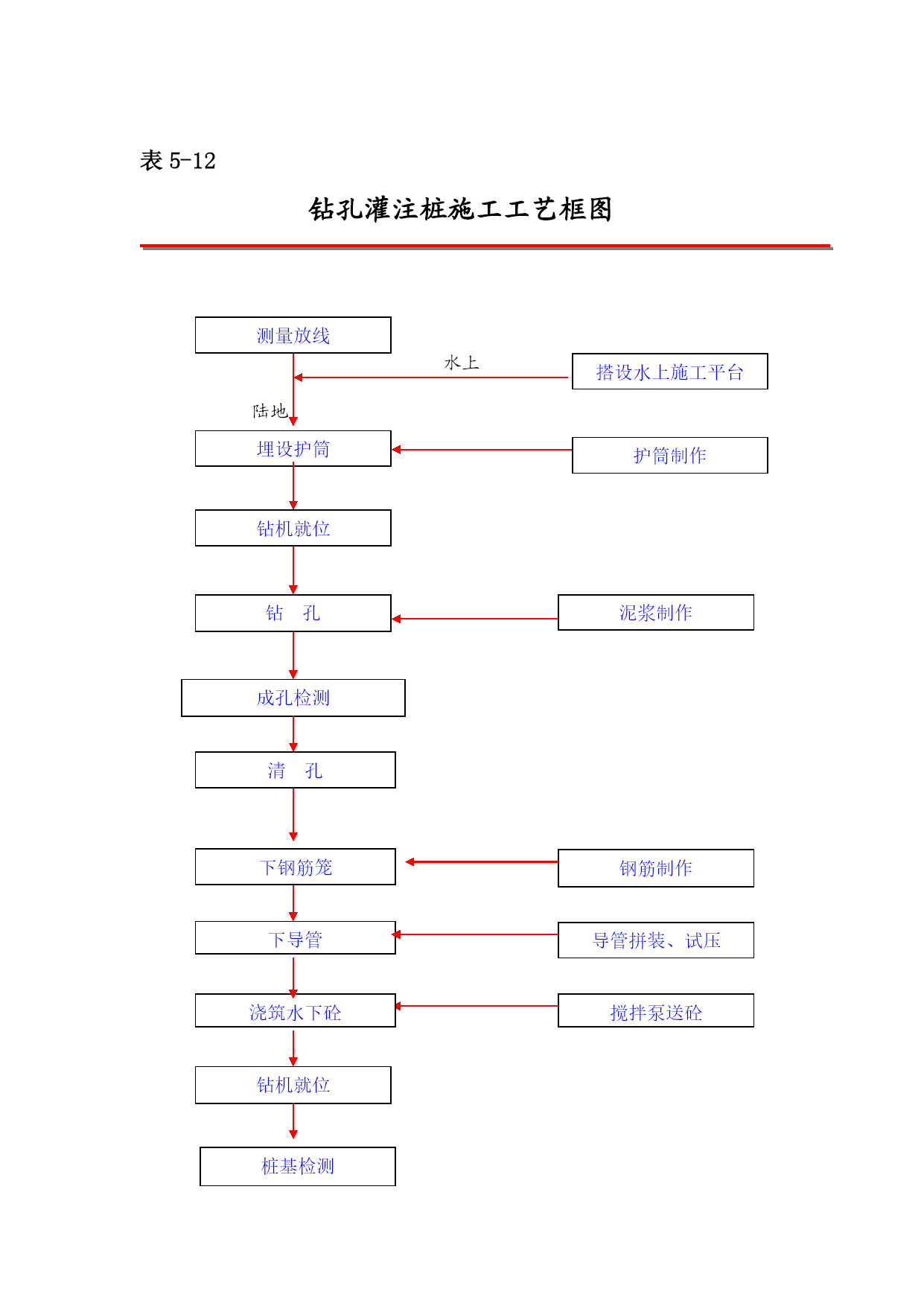

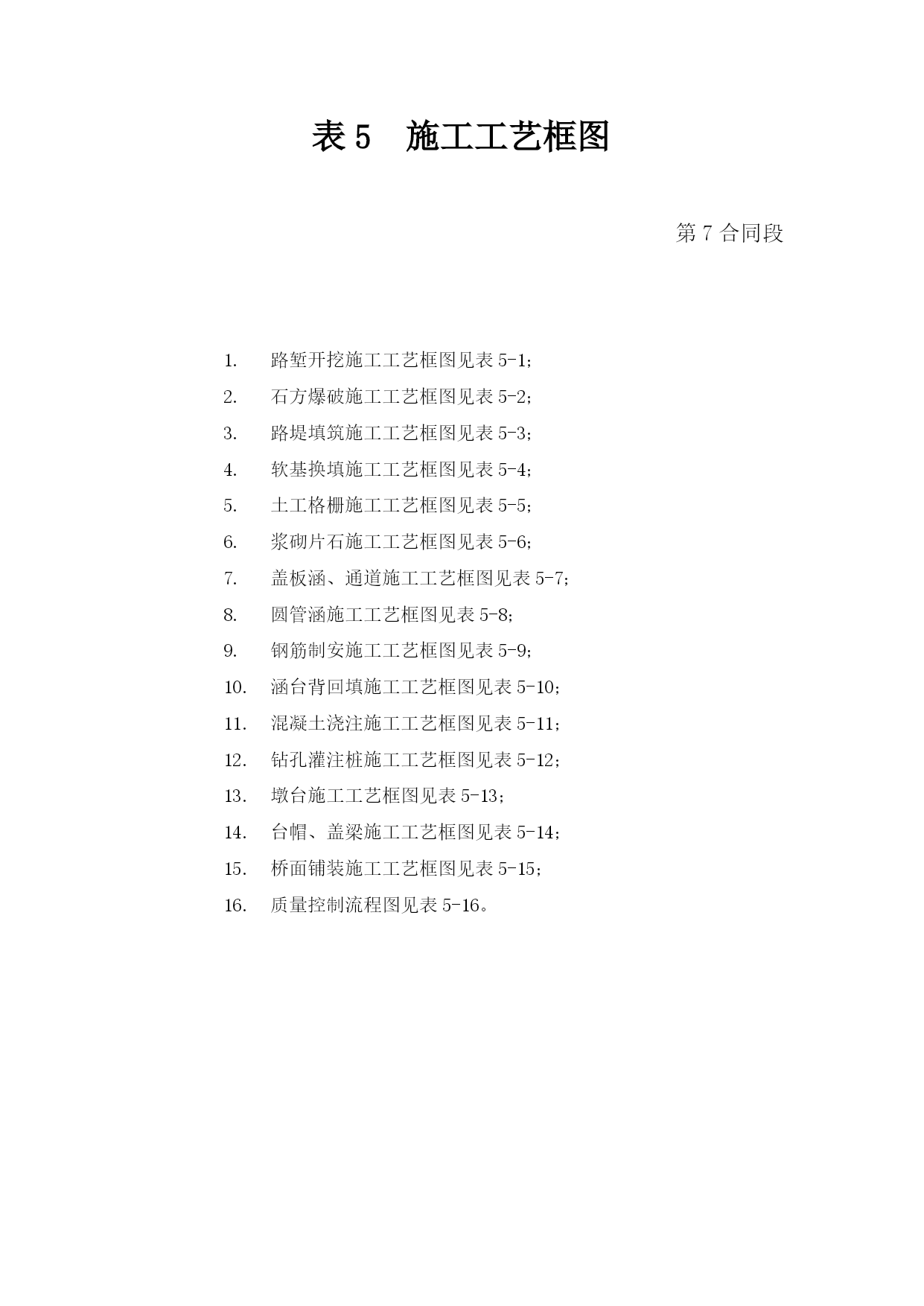

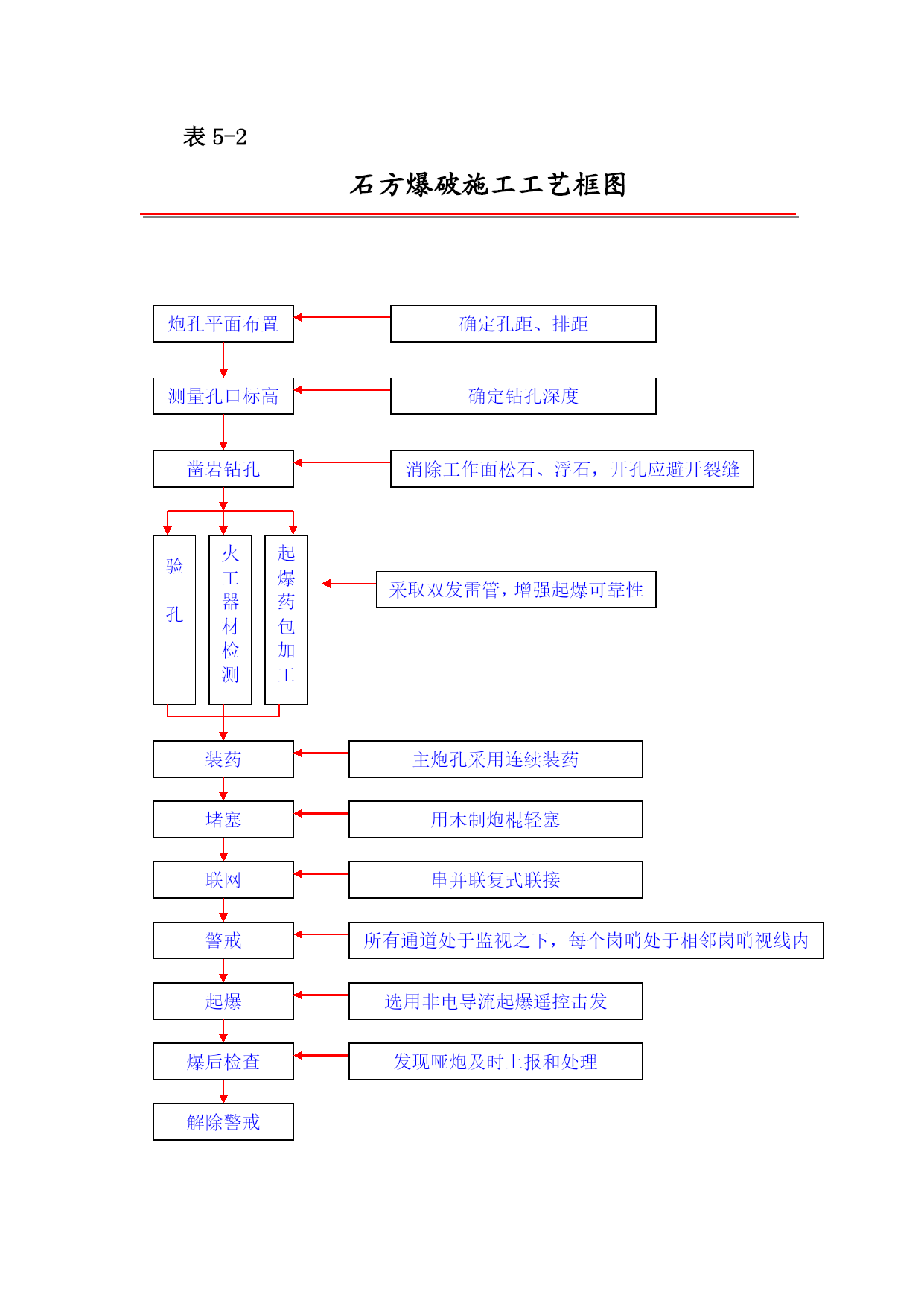

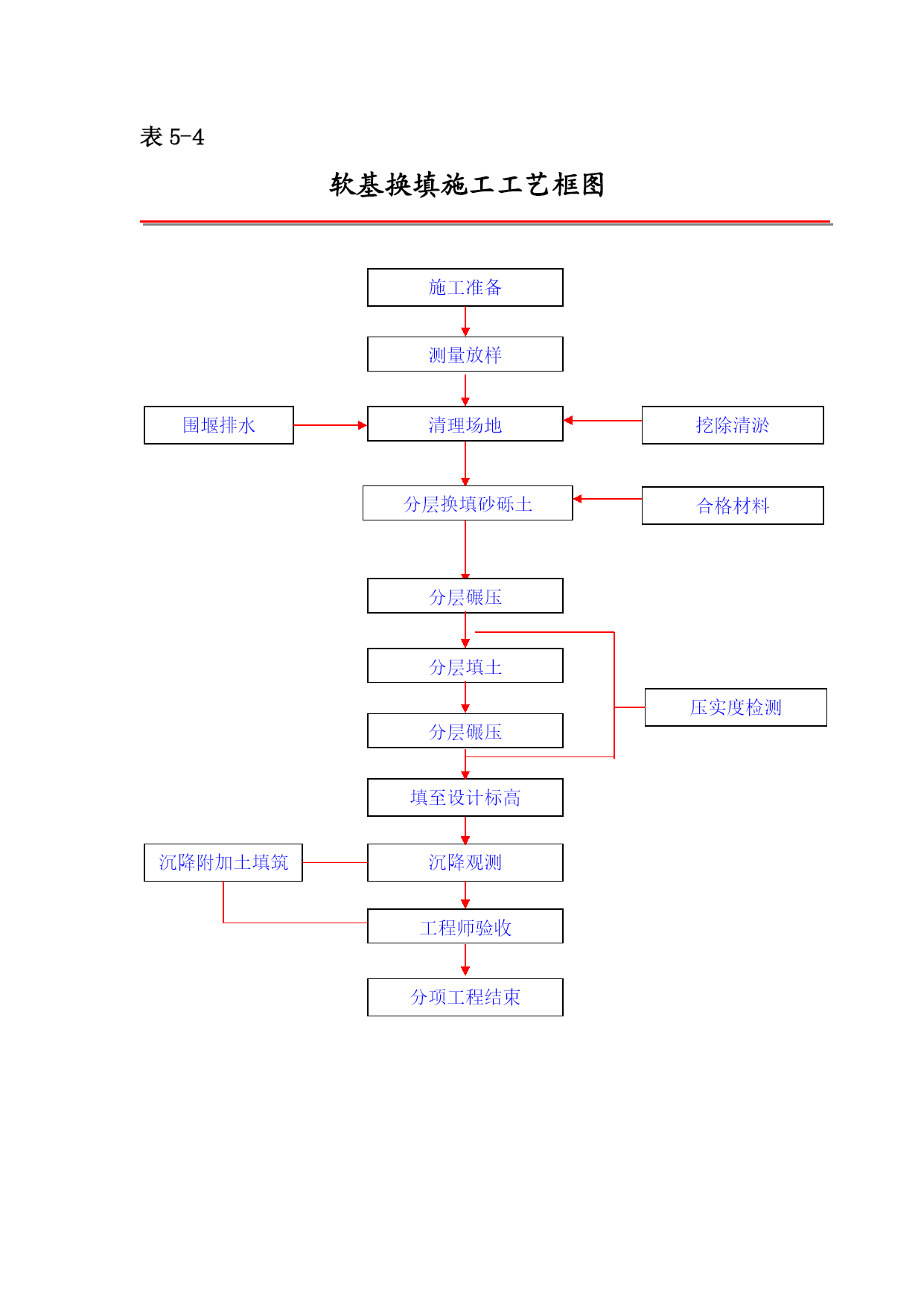

表5施工工艺框图第7合同段路堑开挖施工工艺框图见表5-1；石方爆破施工工艺框图见表5-2；路堤填筑施工工艺框图见表5-3；软基换填施工工艺框图见表5-4；土工格栅施工工艺框图见表5-5；浆砌片石施工工艺框图见表5-6；盖板涵、通道施工工艺框图见表5-7；圆管涵施工工艺框图见表5-8；钢筋制安施工工艺框图见表5-9；涵台背回填施工工艺框图见表5-10；混凝土浇注施工工艺框图见表5-11；钻孔灌注桩施工工艺框图见表5-12；墩台施工工艺框图见表5-13；台帽、盖梁施工工艺框图见表5-14；桥面铺装施工工艺框图见表5-15；质量控制流程图见表5-16。表5-3路堤填筑施工工艺框图施工准备填限标高静碾压平地机平整洒水凉晒摊铺测量放样填前处理填前压实做试验段路堤开挖或借土布料控制松铺厚度推土机推平含水量检测自检静碾压振动碾压监理检验进行下一层施工压实度检测表5-11混凝土浇注施工工艺框图材料取样试验配合比设计工程师审批施工配合比进料搅拌出料泵送或搅拌车运输含水量检测电子计量控制搅拌时间塌落度检测、试件制作表5-1路堑开挖施工工艺框图取土场清理路基放样地表清理临时截、排水沟推、挖土机取土（注1）推土机推土、运土一次成型边坡自卸车运土放坡、排水挖掘机、装载机配合自卸车运土环保工作路堤填筑边坡修整与防护控制路堑底标高工序验收注：在石方施工路段挖取土时须采用石方爆破施工工艺见表5-2石方爆破施工工艺框图表5-2石方爆破施工工艺框图确定孔距、排距炮孔平面布置确定钻孔深度测量孔口标高消除工作面松石、浮石，开孔应避开裂缝凿岩钻孔起爆药包加工验孔火工器材检测采取双发雷管，增强起爆可靠性主炮孔采用连续装药装药用木制炮棍轻塞堵塞串并联复式联接联网所有通道处于监视之下，每个岗哨处于相邻岗哨视线内警戒选用非电导流起爆遥控击发起爆发现哑炮及时上报和处理爆后检查解除警戒表5-10涵台背回填施工工艺框图施工准备测量定位分层填筑压实机具选择分层碾压压实度检测分层填至设计标高验收填料选择表5-4软基换填施工工艺框图施工准备测量放样合格材料围堰排水挖除清淤清理场地分层换填砂砾土分层碾压分层填土工程师验收压实度检测分层碾压填至设计标高沉降附加土填筑沉降观测分项工程结束表5-8圆管涵施工工艺框图施工准备工序验收洞口铺砌管节接缝处理吊装管节测量放样开挖基坑临时排水措施圆管预制或采购浇筑涵基表5-12钻孔灌注桩施工工艺框图测量放线搭设水上施工平台水上陆地埋设护筒护筒制作钻机就位泥浆制作钻孔成孔检测清孔钢筋制作下钢筋笼导管拼装、试压下导管搅拌泵送砼浇筑水下砼钻机就位桩基检测表5-13台身、墩柱施工工艺框图测量放线架设支架预埋牛腿铁件钢筋下料安装墩台身钢筋检验钢筋钢模预制及拼装支立墩台身钢模板工程师验收测量检验试件制作浇筑砼搅拌运输砼拆模养护表5-16质量控制流程图原材料质量工序质量材料组货源联系开工手续具备试验室、测量队施工科厂家出示合格证钢模施工过程控制检验钢筋施工记录试验室抽样检验班组自检检查记录施工科检验验收记录质检科监理工程师下道工序开工表5
