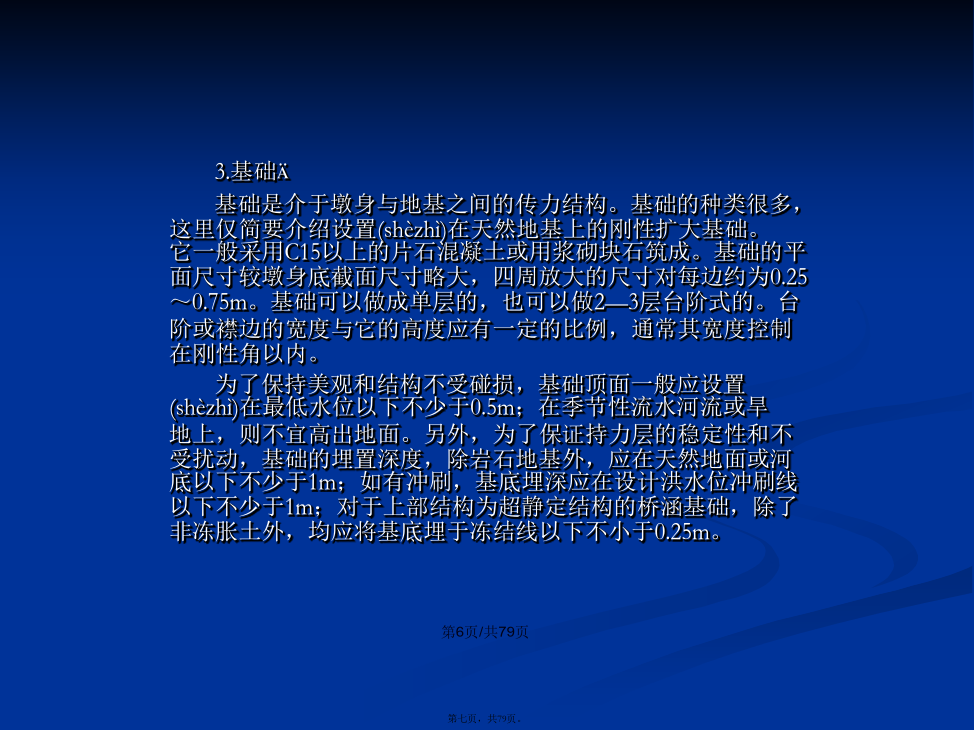

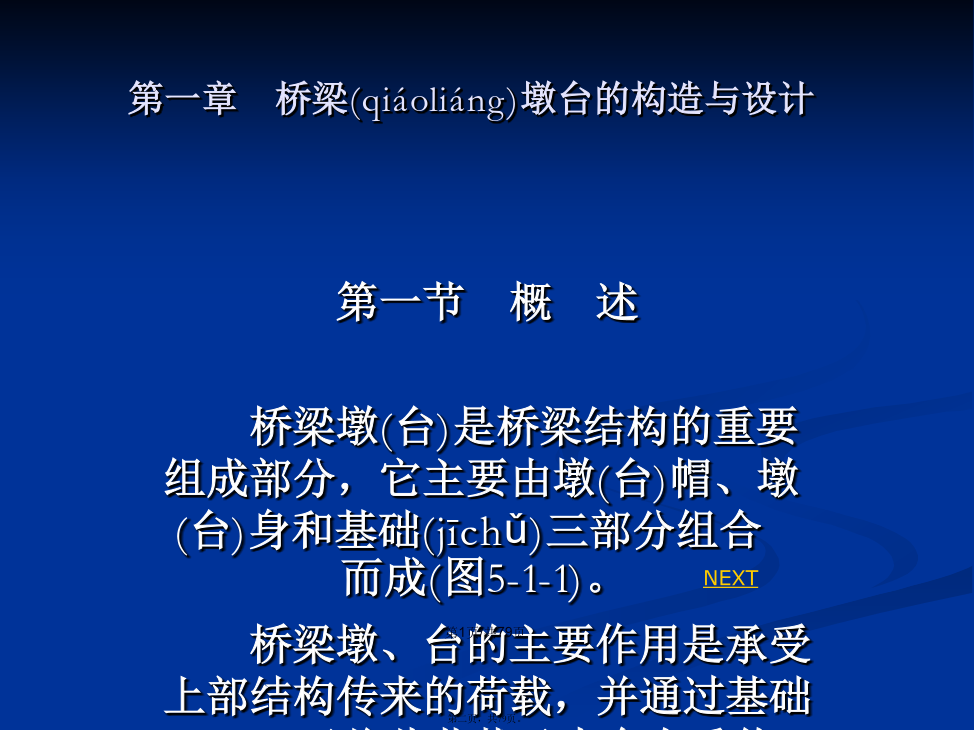

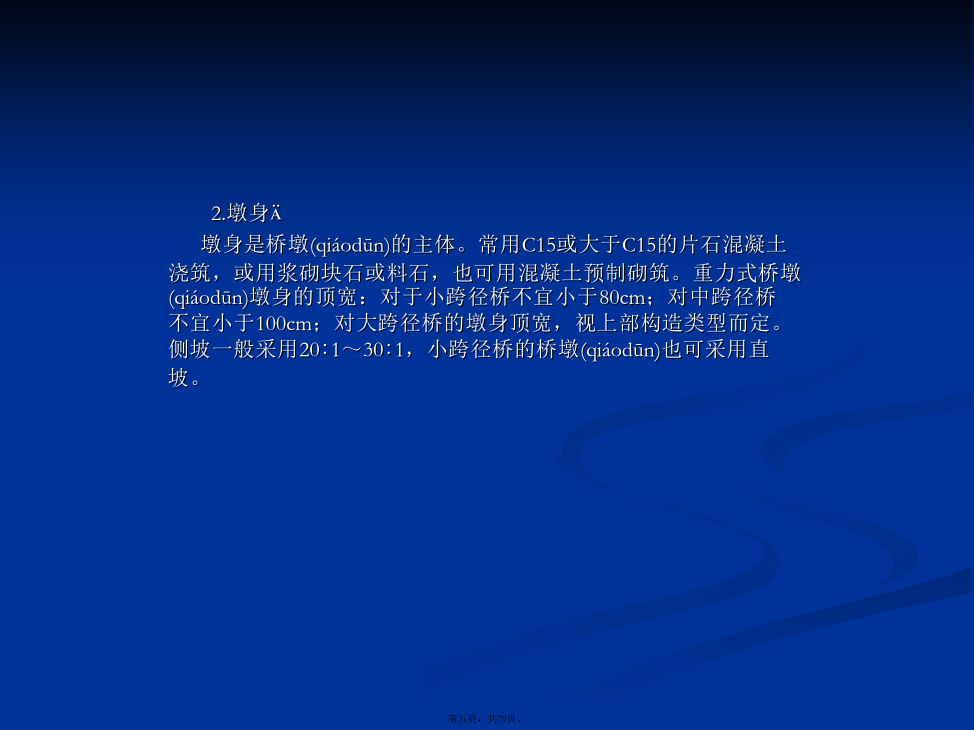

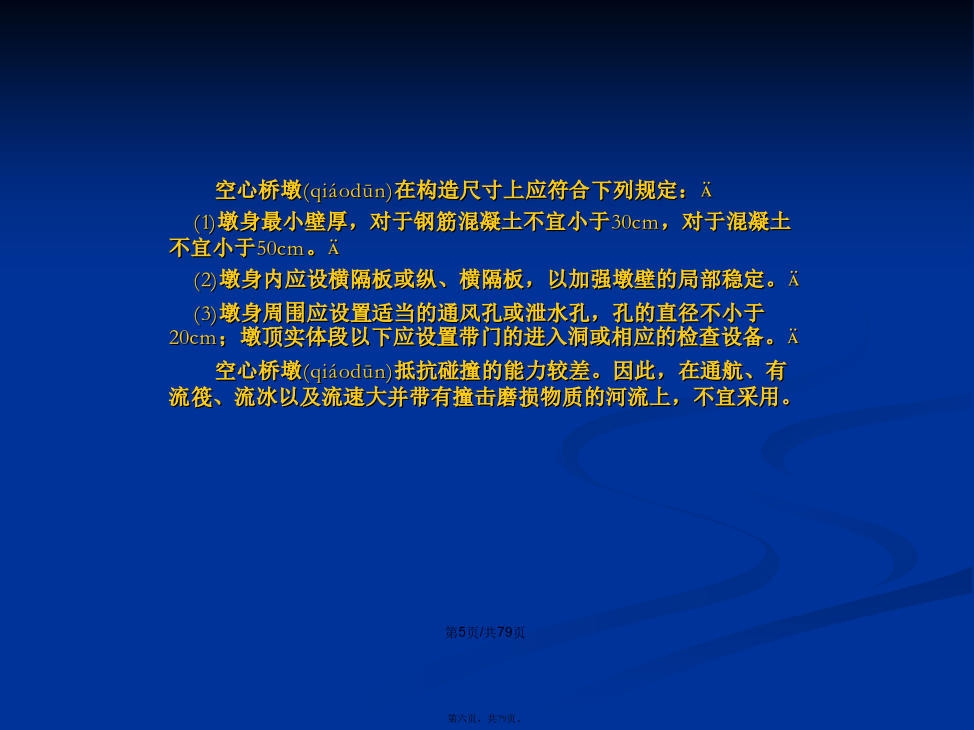

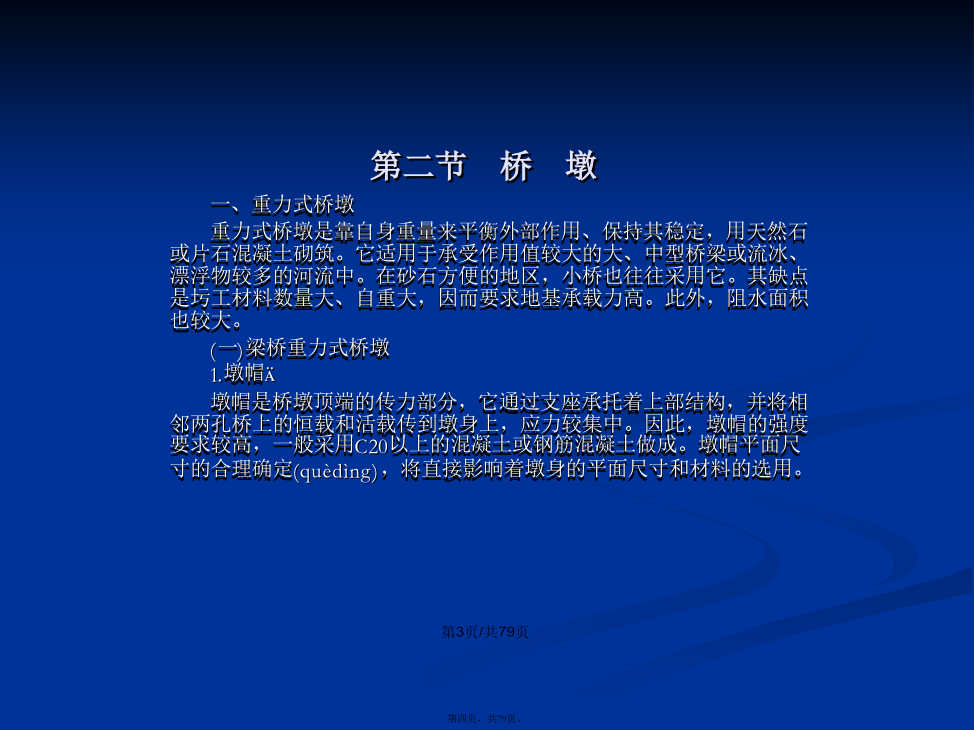

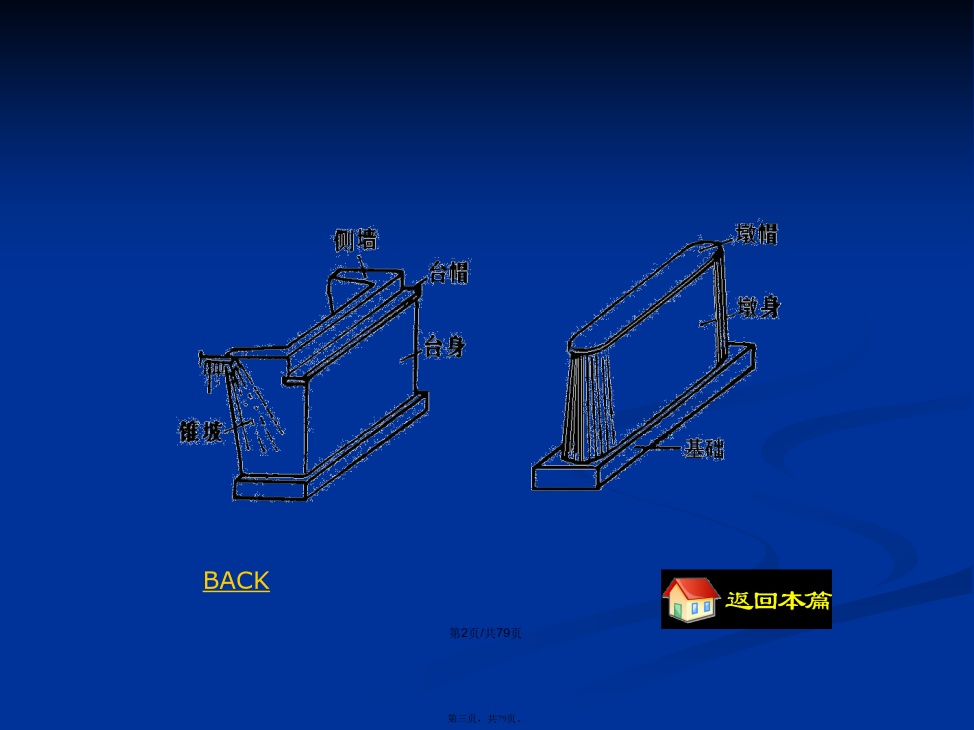

会计学第一章桥梁(qiáoliáng)墩台的构造与设计BACK第二节桥墩2.墩身墩身是桥墩(qiáodūn)的主体。常用C15或大于C15的片石混凝土浇筑，或用浆砌块石或料石，也可用混凝土预制砌筑。重力式桥墩(qiáodūn)墩身的顶宽：对于小跨径桥不宜小于80cm；对中跨径桥不宜小于100cm；对大跨径桥的墩身顶宽，视上部构造类型而定。侧坡一般采用20∶1～30∶1，小跨径桥的桥墩(qiáodūn)也可采用直坡。空心桥墩(qiáodūn)在构造尺寸上应符合下列规定：(1)墩身最小壁厚，对于钢筋混凝土不宜小于30cm，对于混凝土不宜小于50cm。(2)墩身内应设横隔板或纵、横隔板，以加强墩壁的局部稳定。(3)墩身周围应设置适当的通风孔或泄水孔，孔的直径不小于20cm；墩顶实体段以下应设置带门的进入洞或相应的检查设备。空心桥墩(qiáodūn)抵抗碰撞的能力较差。因此，在通航、有流筏、流冰以及流速大并带有撞击磨损物质的河流上，不宜采用。3.基础基础是介于墩身与地基之间的传力结构。基础的种类很多，这里仅简要介绍设置在天然地基上的刚性扩大基础。它一般采用C15以上的片石混凝土或用浆砌块石筑成。基础的平面尺寸较墩身底截面尺寸略大，四周放大的尺寸对每边约为0.25～0.75m。基础可以做成单层的，也可以做2—3层台阶式的。台阶或襟边的宽度与它的高度应有一定的比例，通常其宽度控制在刚性角以内。为了保持美观和结构不受碰损，基础顶面一般应设置在最低水位以下不少于0.5m；在季节性流水河流或旱地上，则不宜高出地面。另外，为了保证持力层的稳定性和不受扰动，基础的埋置深度，除岩石地基外，应在天然地面或河底以下不少于1m；如有冲刷，基底埋深应在设计洪水位冲刷线以下不少于1m；对于上部结构为超静定结构的桥涵基础，除了非冻胀土外，均应将基底埋于冻结线以下不小于0.25m。(二)拱桥重力式桥墩拱桥是一种推力结构，拱圈传递给桥墩上的力，除了垂直力以外，还有较大的水平推力，这是与梁桥的最大不同之处。从抵御恒载水平力的能力来看，拱桥桥墩又可以分为普通墩和单向推力墩两种。为了满足结构强度和稳定的要求，普通墩的墩身可以做得薄一些(图5-1-10a～c)，单向推力墩则要做得厚实一些(图5-1-10d、e)。其次，拱桥与梁桥重力式桥墩相比，拱桥桥墩以下部分在构造上还有不同之处：1.拱座(见图5-1-11)；2.拱座的位置(见图5-1-12)；3.墩顶以上构造(见图5-1-10)；BACKBACK二、轻型桥墩(一)梁桥轻型桥墩1.钢筋混凝土薄壁桥墩(见图5-1-13)；2.柱式桥墩(见图5-1-14)；3.柔性(róuxìnɡ)排架桩墩(见图5-1-15)；(二)拱桥轻型桥墩(见图5-1-16)；桩柱式桥墩；轻型的单向推力墩形式(见图5-1-17)；1.带三角杆件的单向推力墩2.悬臂式单向推力墩BACKBACKBACKBACK第三节桥台BACKBACK轻型桥台的主要特点是：(1)利用上部构造及下部的支撑梁作为桥台的支撑，以防止桥台向跨中移动；(2)整个构造物成为四铰刚构系统；(3)除台身按上下铰接支承的简支竖梁承受水平土压力外，桥台还应作为弹性地基上的梁加以验算。三、埋置式桥台埋置式桥台（图5-1-25）的工作原理是靠台身后倾，使重心落在基底截面的形心之后，以平衡台后填土的倾覆力矩，减少恒载产生的偏心距，但应注意后倾斜度要适当。埋置式桥台的缺点是：由于护坡伸入到桥孔，压缩了河道，或者为了不压缩河道，就要适当增加桥长。四、框架式桥台框架式桥台是一种配合桩基础的轻型桥台，适用于地基承载力较低，台身高大于4m，跨径大于10m的桥梁。BACKBACK五、组合桥台(一)锚定(拉)板式桥台(见图5-1-28)；(二)过梁式和框架式组合桥台(见图5-1-29)；(三)桥台一挡土墙组合桥台(见图5-1-30)；(四)后座式组合桥台(见图5-1-31)；BACKBACKBACKBACK第二章梁桥墩(qiáodūn)台计算二、作用效应组合在桥墩(qiáodūn)计算中，可能出现的作用效应组合有：1.桥墩(qiáodūn)在顺桥向承受最大竖向荷载的组合；2.桥墩(qiáodūn)在顺桥向承受最大水平荷载的组合；3.桥墩(qiáodūn)承受最大横桥方向的偏心距、最大竖向荷载的组合；4.桥墩(qiáodūn)在施工阶段的作用效应组合；5.需要进行地震力验算的桥墩(qiáodūn)，要有偶然组合。桥台的作用效应组合也和桥墩(qiáodūn)一样，根据可能出现的作用按《桥规》规定进行作用效应组合。由
