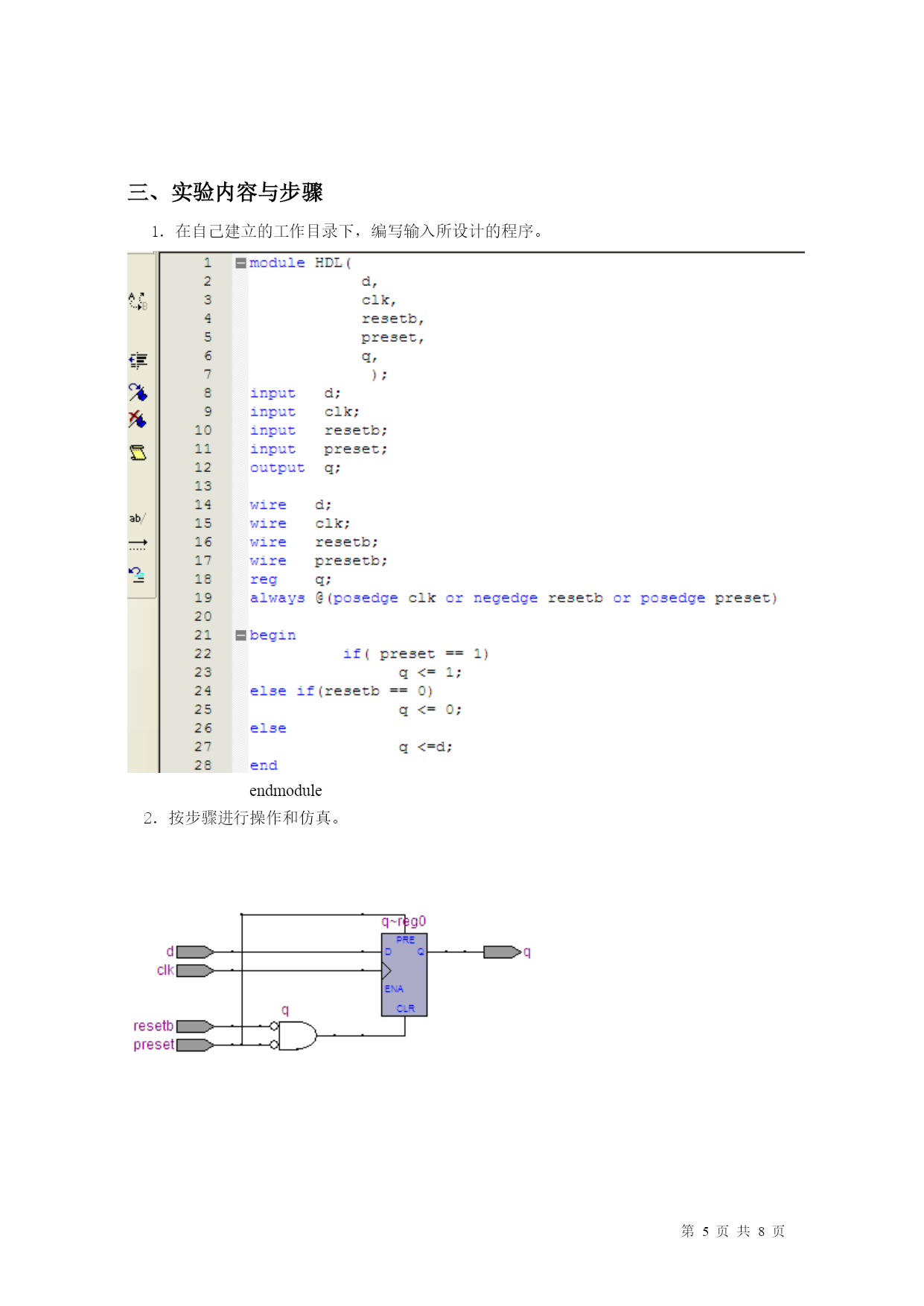

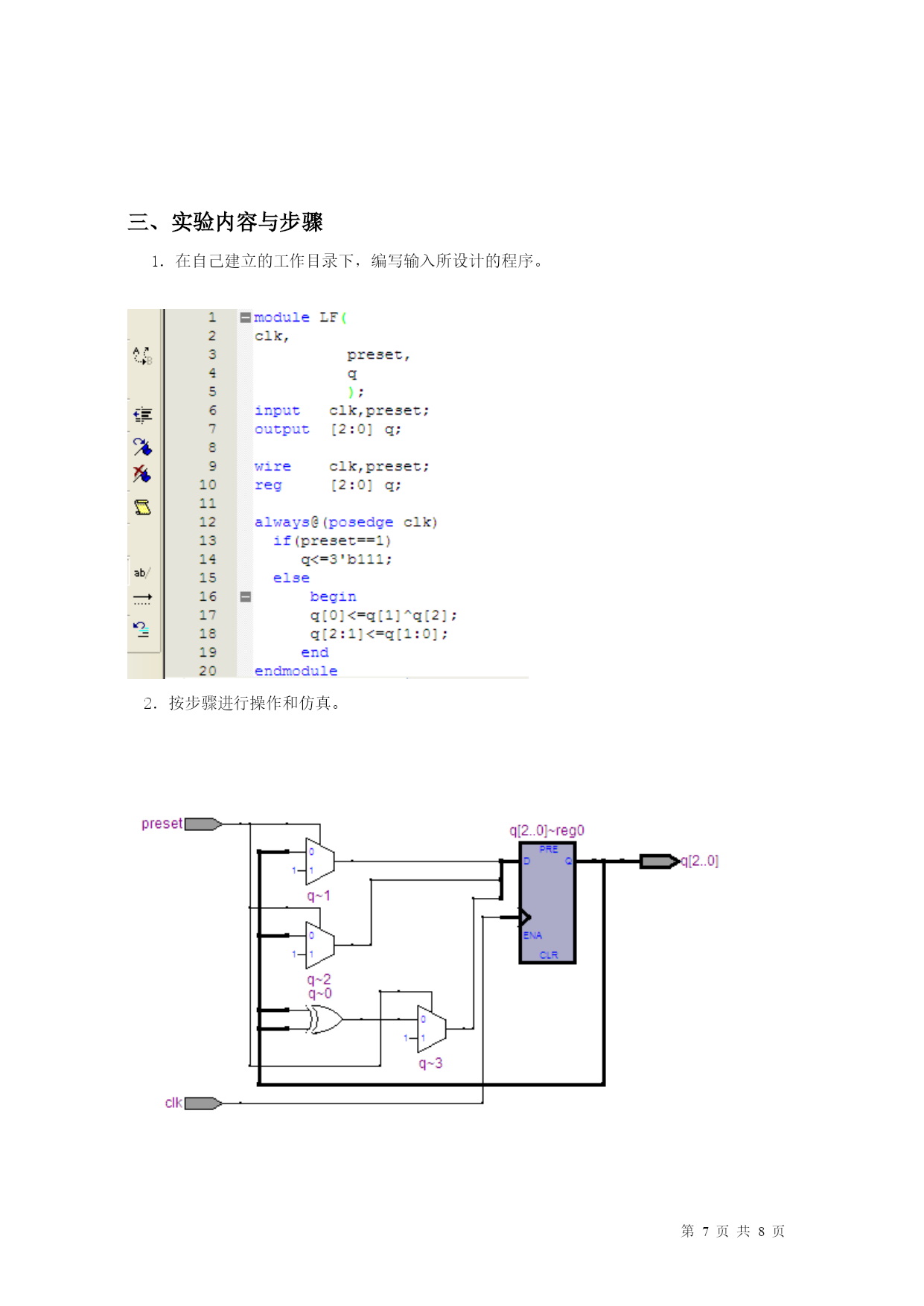

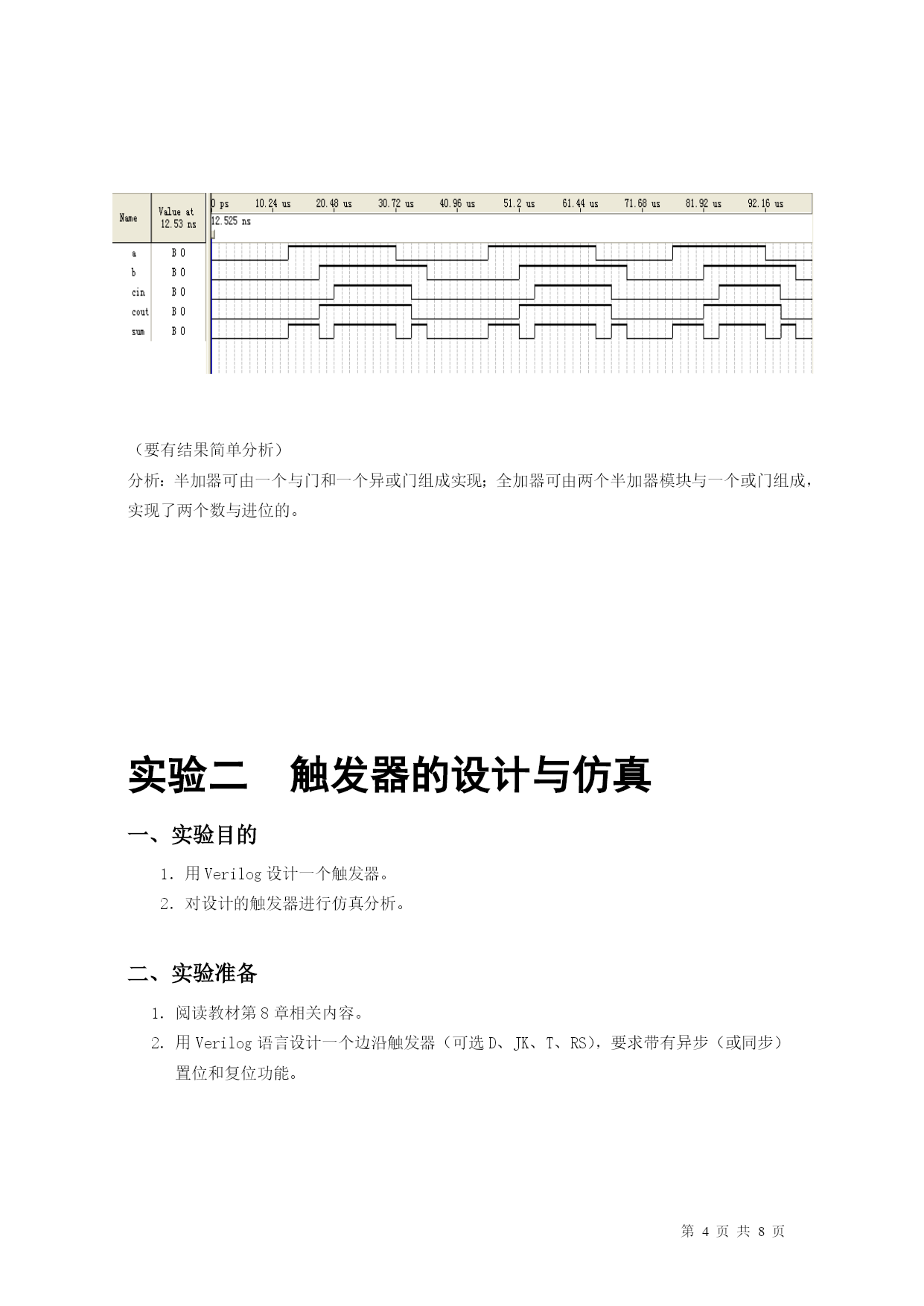

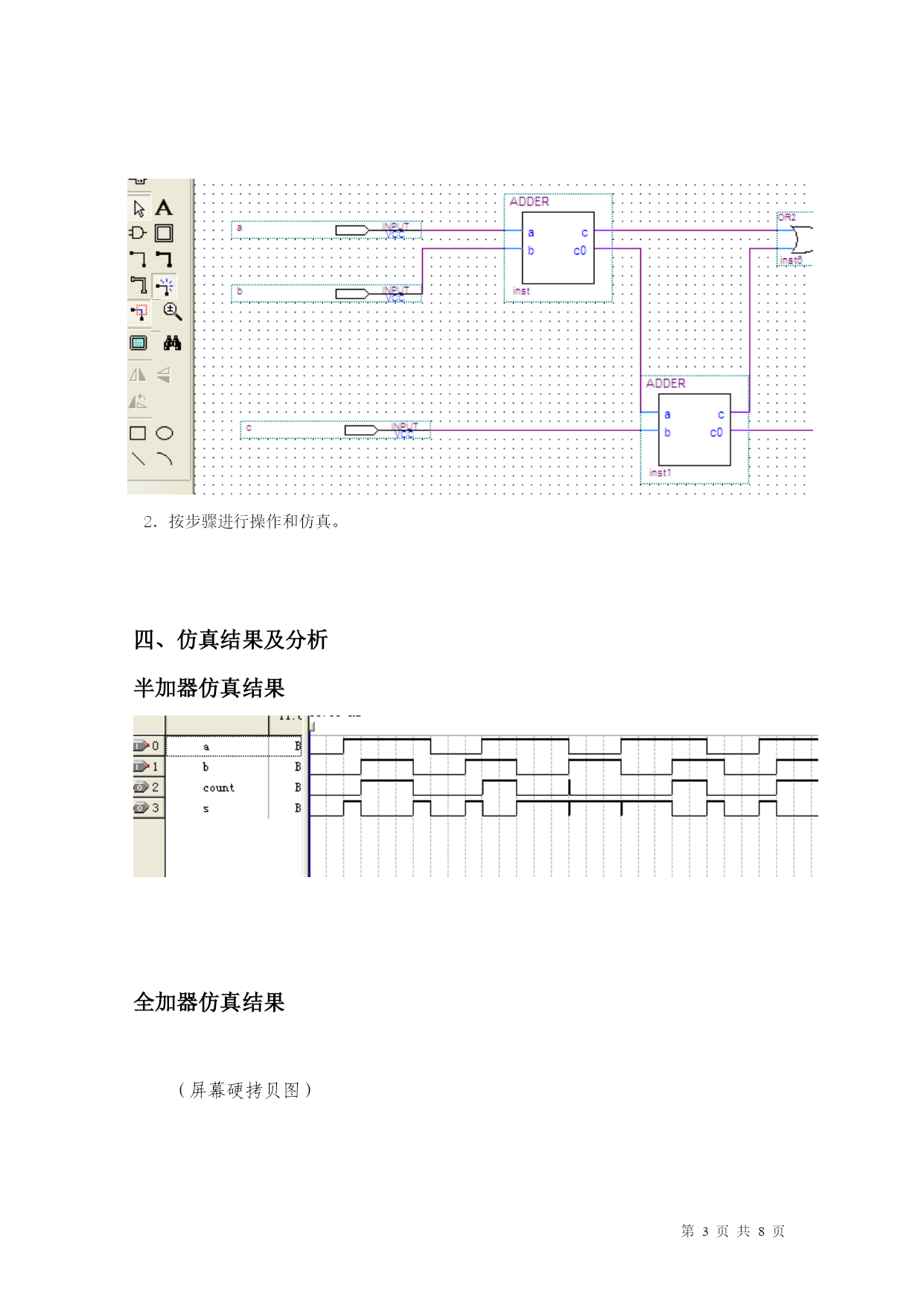

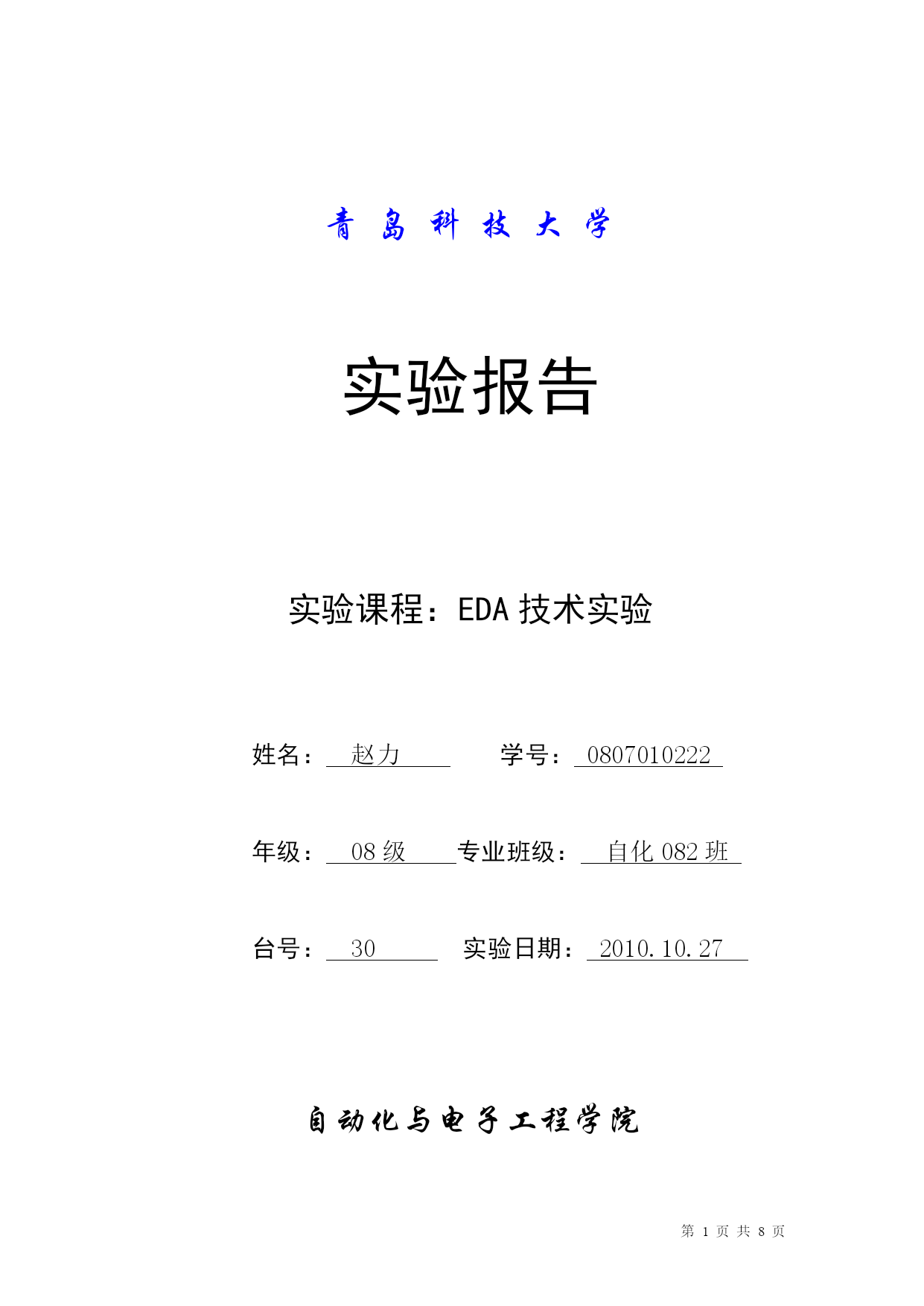

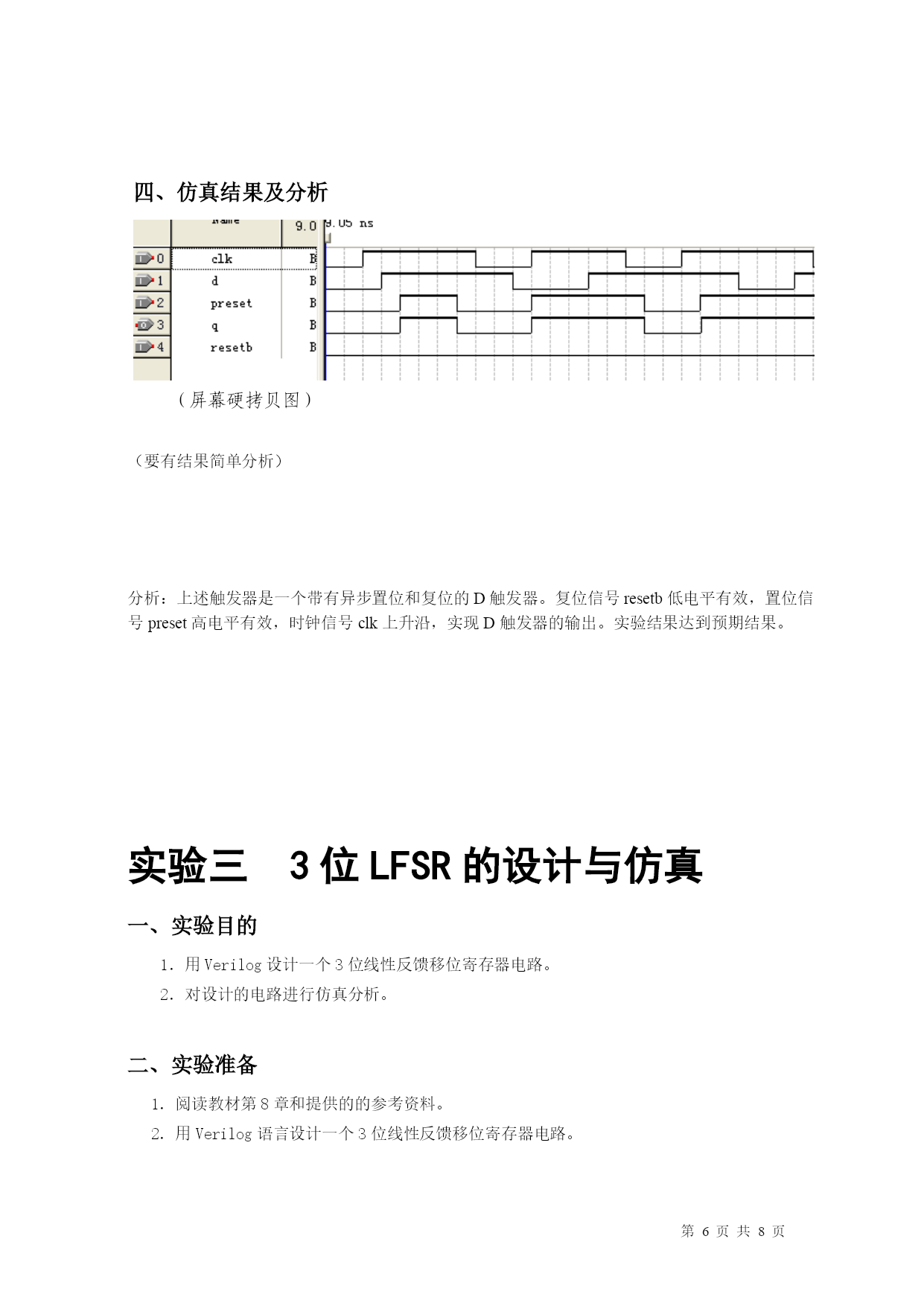

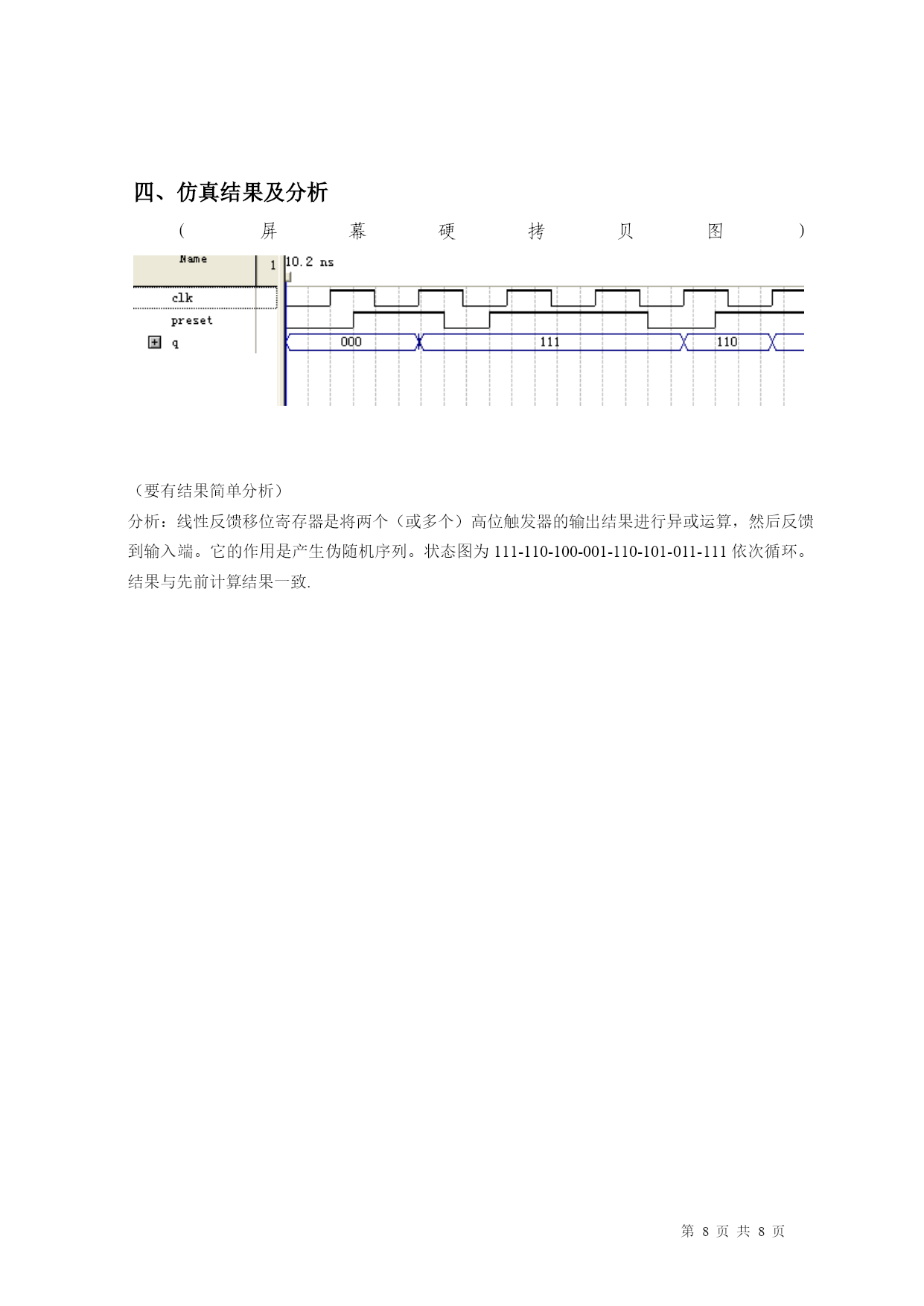

PAGE第PAGE8页共NUMPAGES8页青岛科技大学实验报告实验课程：EDA技术实验姓名：赵力学号：0807010222年级：08级专业班级：自化082班台号：30实验日期：2010.10.27自动化与电子工程学院实验一运算电路的设计与仿真一、实验目的1．设计一个1位全加器，设计模块分层次。2.先设计半加器，再用半加器构成1位全加器。3．对设计的两层电路分别进行综合与仿真分析。二、实验准备1．阅读教材第3章（电子工业出版社）有关内容。2．画出设计的逻辑电路图。三、实验内容与步骤1．在自己建立的工作目录下，输入所设计的逻辑电路图。半加器逻辑电路图全加器逻辑电路图2．按步骤进行操作和仿真。四、仿真结果及分析半加器仿真结果全加器仿真结果（屏幕硬拷贝图）（要有结果简单分析）分析：半加器可由一个与门和一个异或门组成实现；全加器可由两个半加器模块与一个或门组成，实现了两个数与进位的。实验二触发器的设计与仿真一、实验目的1．用Verilog设计一个触发器。2．对设计的触发器进行仿真分析。二、实验准备1．阅读教材第8章相关内容。2．用Verilog语言设计一个边沿触发器（可选D、JK、T、RS），要求带有异步（或同步）置位和复位功能。三、实验内容与步骤1．在自己建立的工作目录下，编写输入所设计的程序。endmodule2．按步骤进行操作和仿真。四、仿真结果及分析（屏幕硬拷贝图）（要有结果简单分析）分析：上述触发器是一个带有异步置位和复位的D触发器。复位信号resetb低电平有效，置位信号preset高电平有效，时钟信号clk上升沿，实现D触发器的输出。实验结果达到预期结果。实验三3位LFSR的设计与仿真一、实验目的1．用Verilog设计一个3位线性反馈移位寄存器电路。2．对设计的电路进行仿真分析。二、实验准备1．阅读教材第8章和提供的的参考资料。2．用Verilog语言设计一个3位线性反馈移位寄存器电路。三、实验内容与步骤1．在自己建立的工作目录下，编写输入所设计的程序。2．按步骤进行操作和仿真。四、仿真结果及分析（屏幕硬拷贝图）（要有结果简单分析）分析：线性反馈移位寄存器是将两个（或多个）高位触发器的输出结果进行异或运算，然后反馈到输入端。它的作用是产生伪随机序列。状态图为111-110-100-001-110-101-011-111依次循环。结果与先前计算结果一致.
