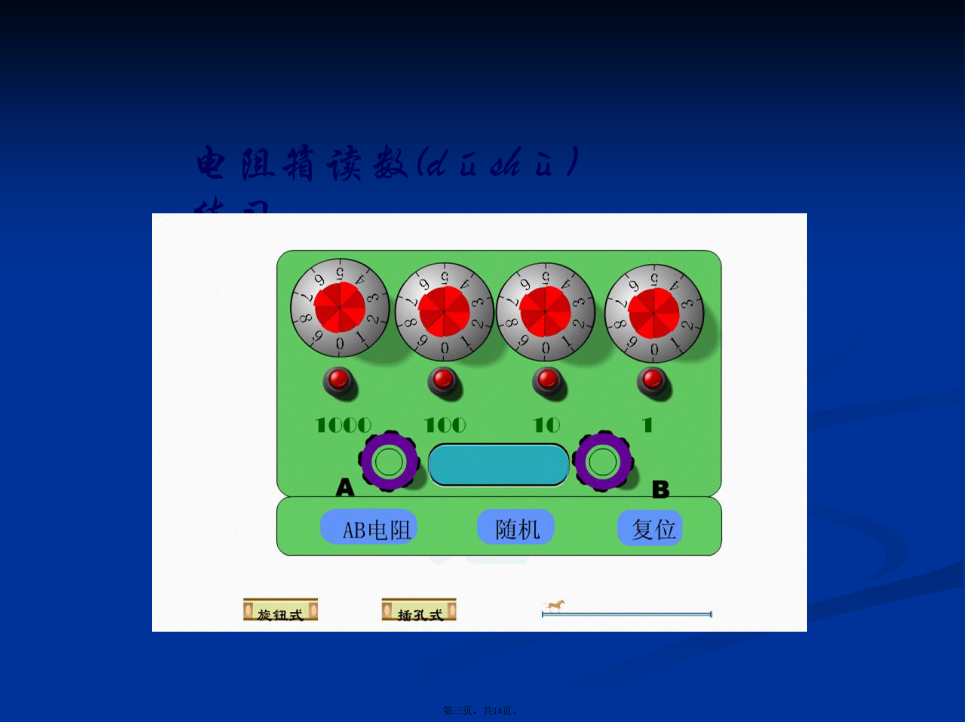

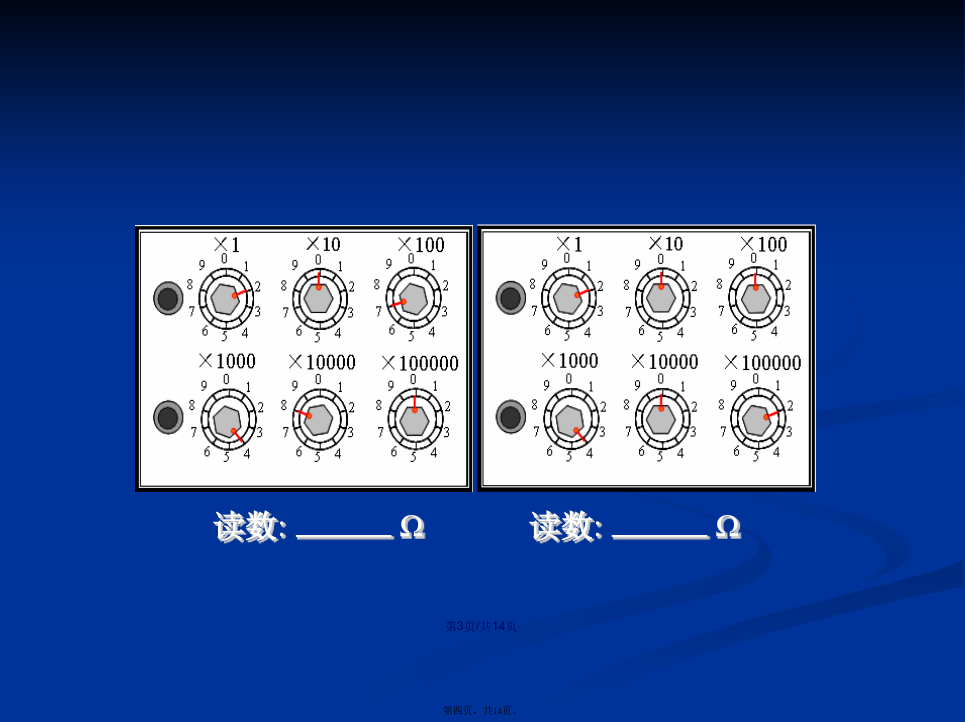

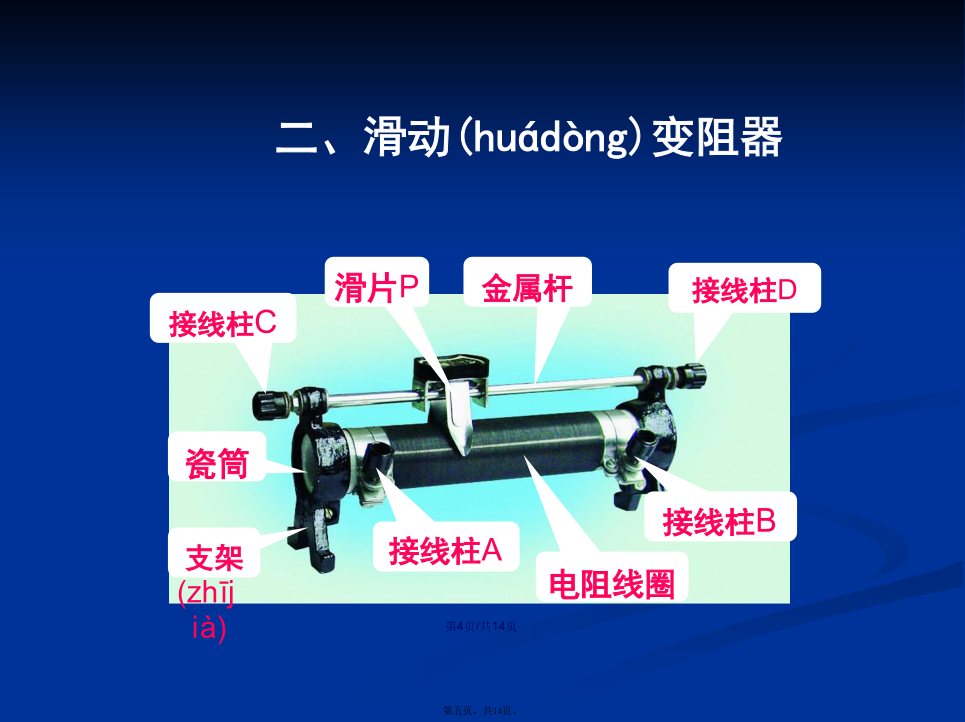

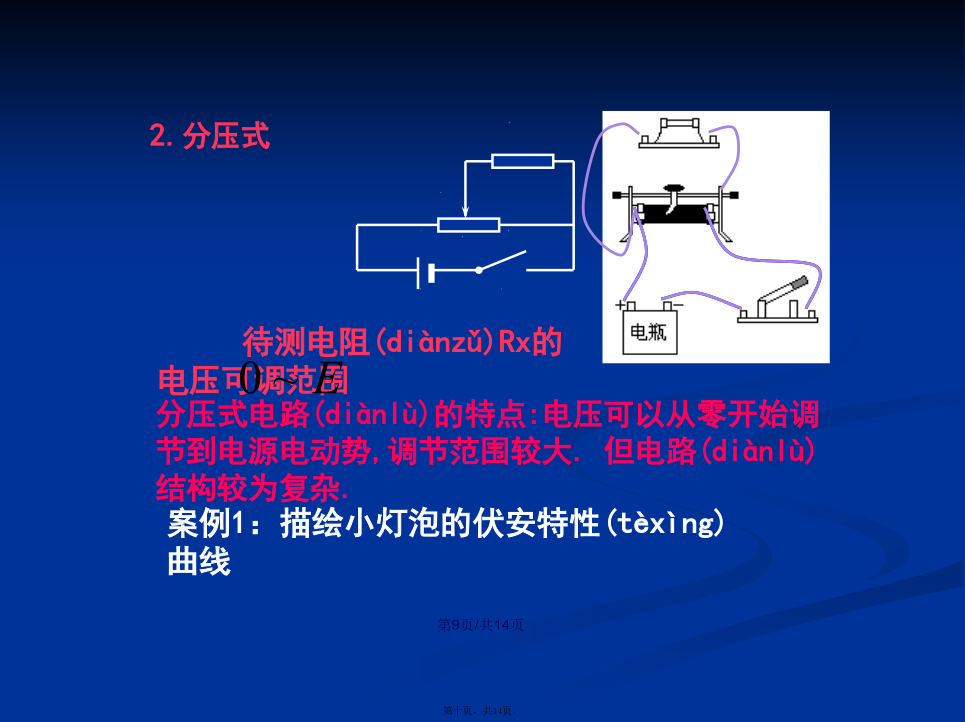

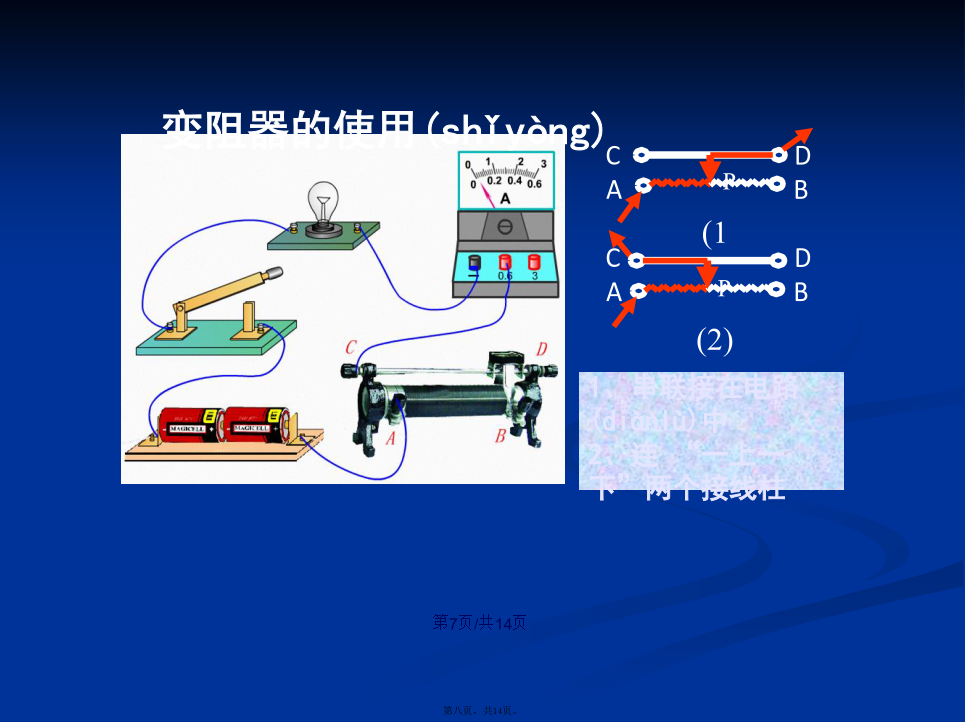

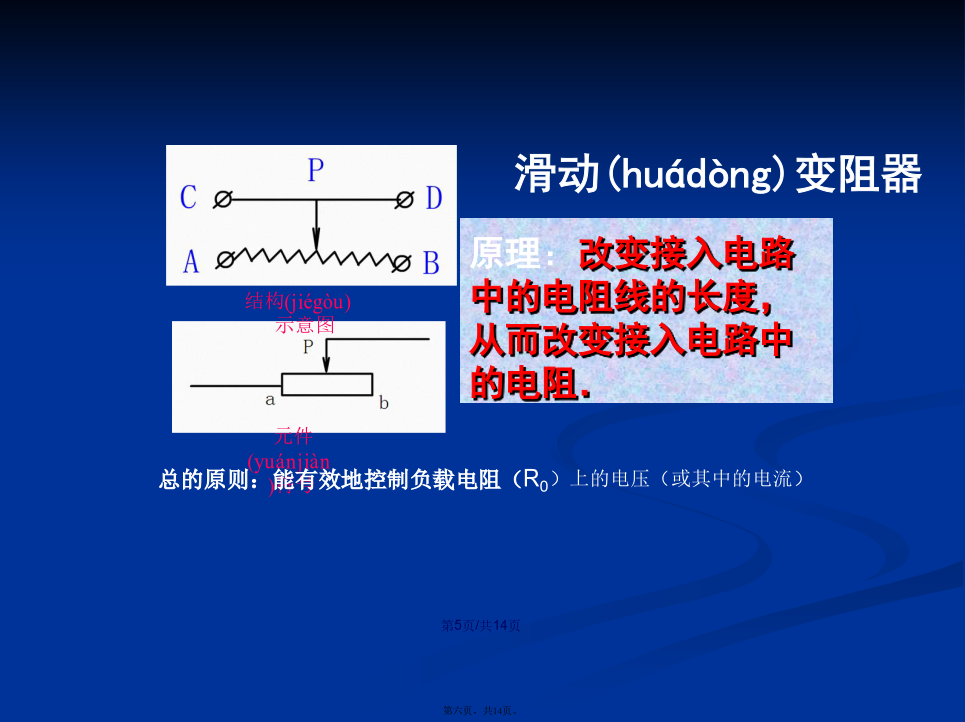

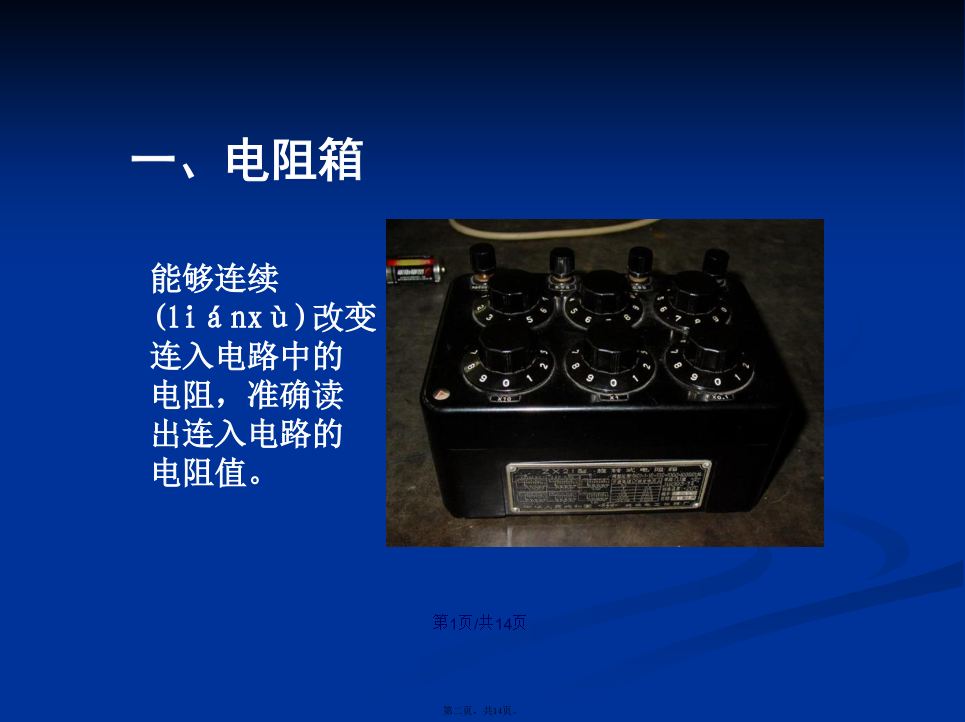

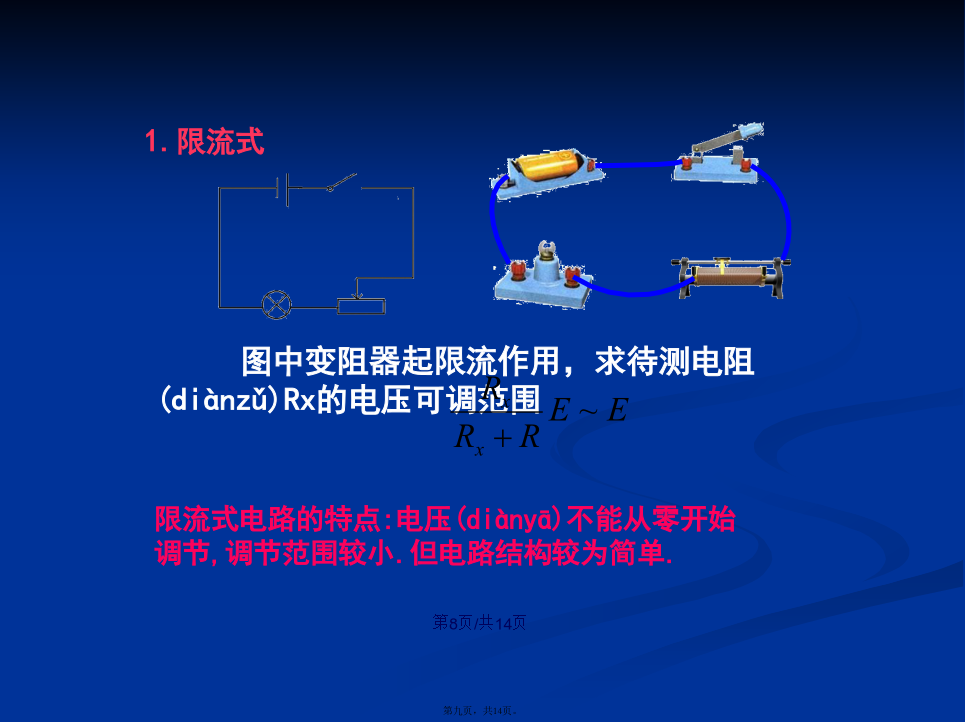

会计学一、电阻箱电阻箱读数练习二、滑动(huádòng)变阻器滑动(huádòng)变阻器想一想：连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。1、串联接在电路中2、连“一上一下”两个接线柱1.限流式2.分压式(1)待测电阻RX(约100Ω)(2)毫安表(量程10mA，内阻50Ω)(3)电压表(量程3V，内阻5kΩ)(4)电源（4V，内阻不计)(5)滑动变阻器(阻值范围15Ω)(6)开关一个，导线若干根据器材的规格，滑动变阻器如何连接？案例2．某电压表的内阻在20千欧～50千欧之间，现要测量其内阻，实验室提供下列可选用的器材:待测电压表V（量程3V）电流表A1（量程200μA）电流表A2（量程5mA）滑动变阻器R（最大阻值1KΩ）电源ε（电动势4V）电键s。（1）所提供的电流表中，应选用___________（填字母代号）。（2）为了尽量减小误差，要求测多组数据。试在方框中画出符合要求的实验电路图（其中电源和电键及其连线已画出）。滑动(huádòng)变阻器的选用
