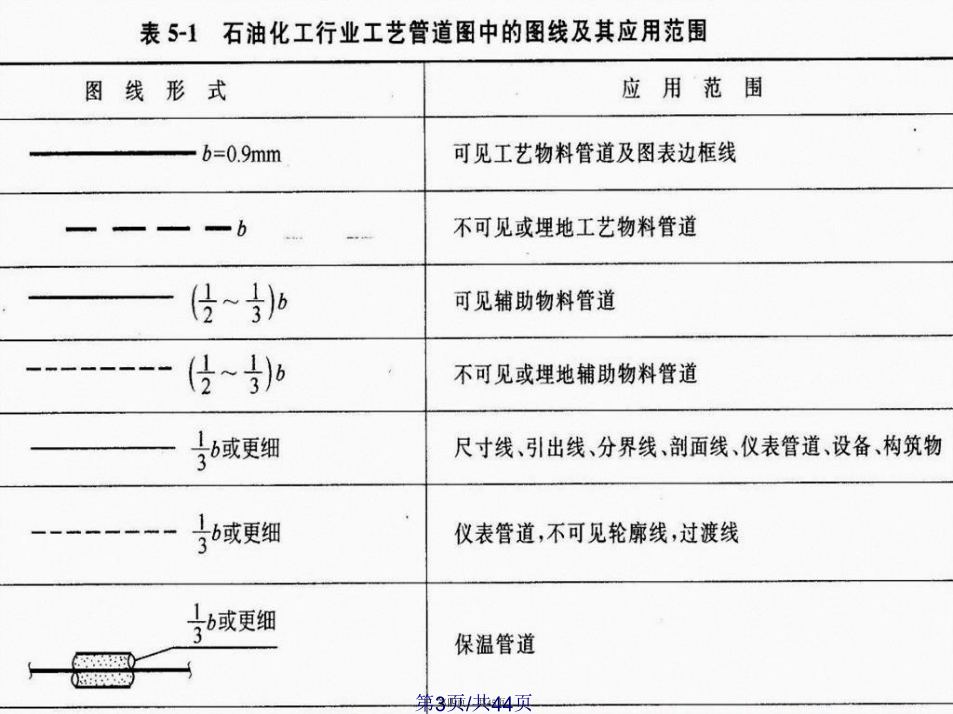

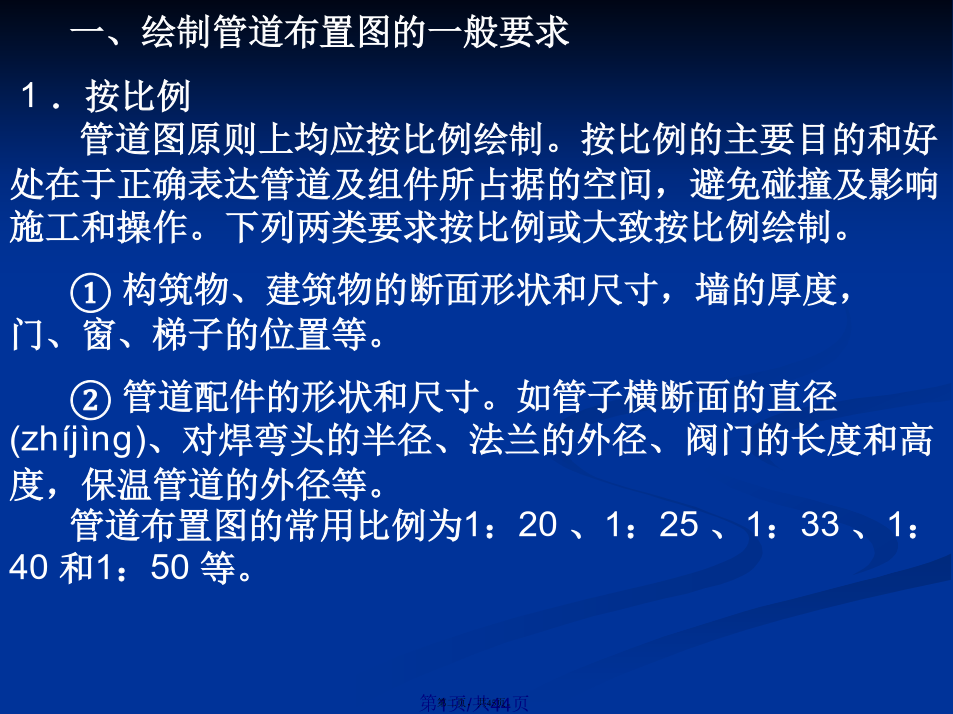

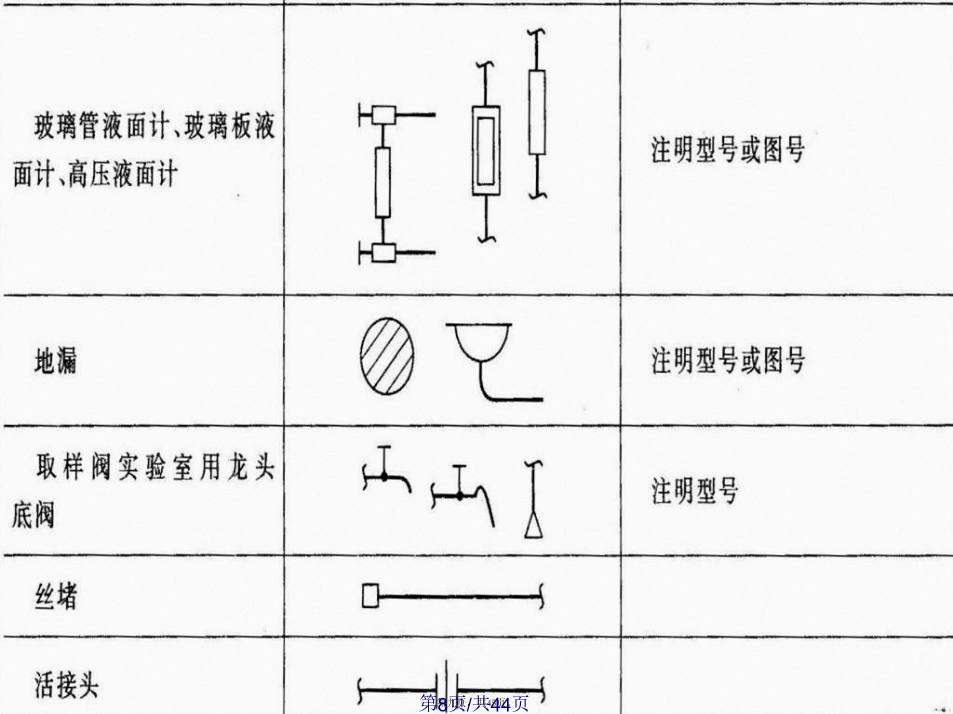

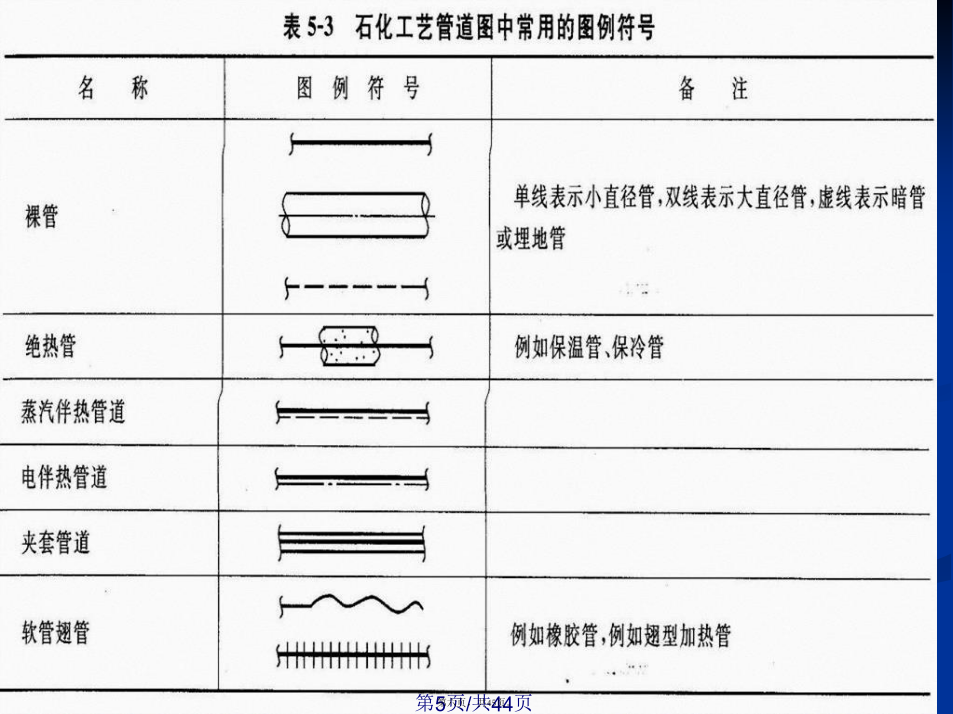

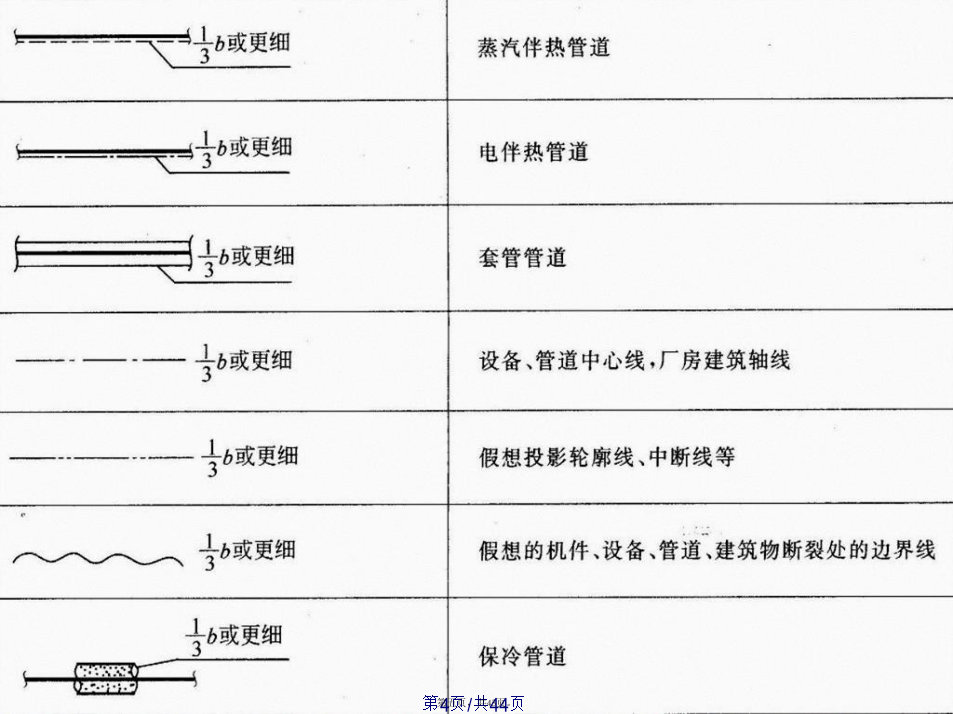

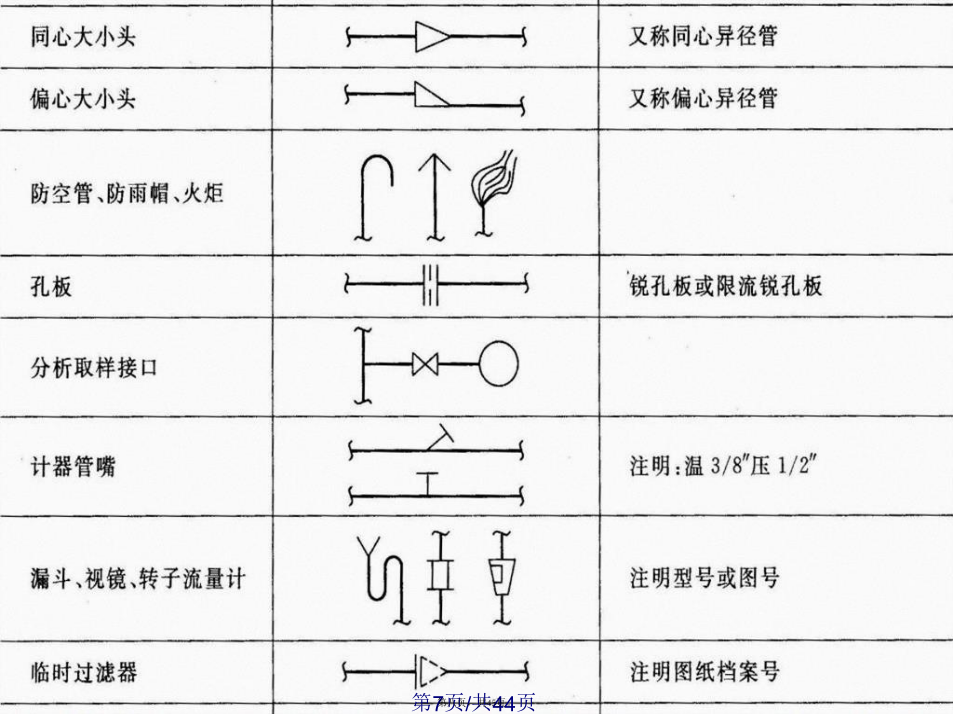

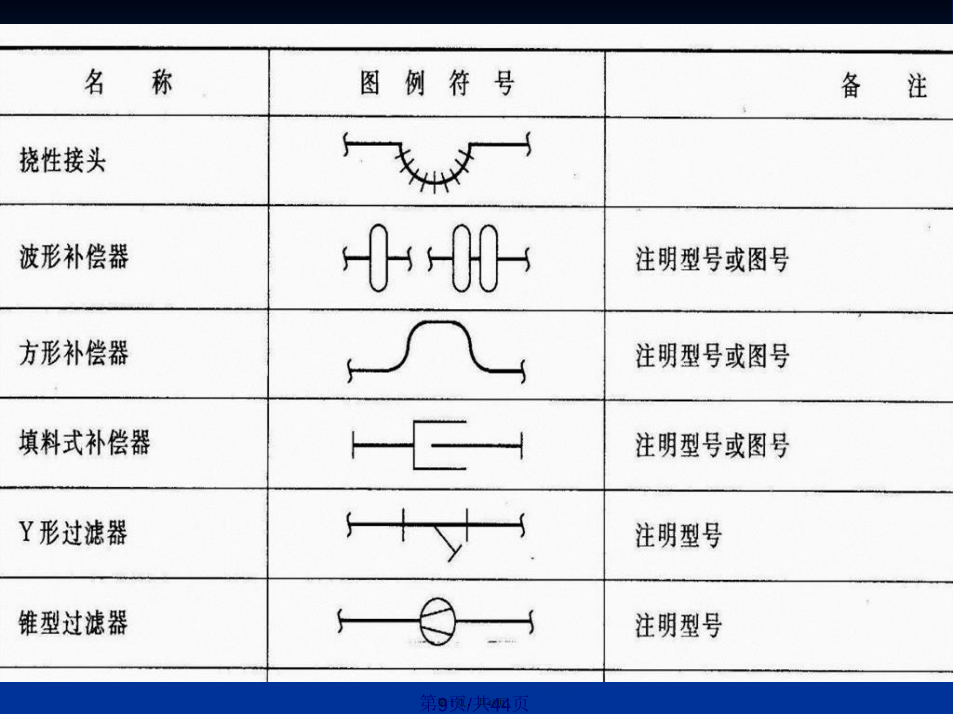

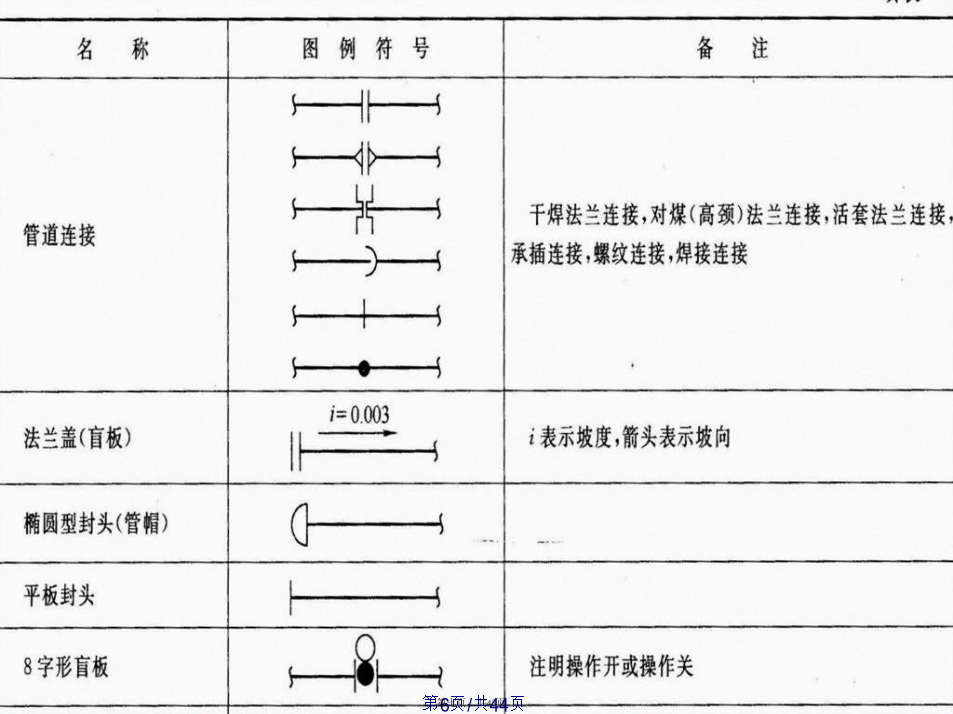

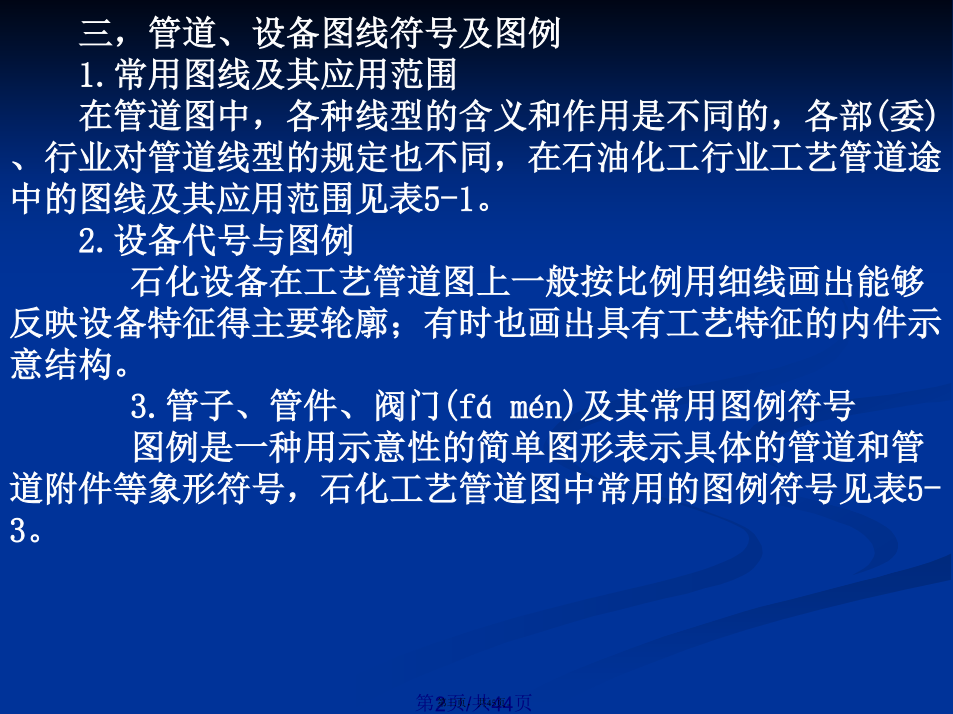

会计学一、绘制管道布置图的一般要求1．按比例管道图原则上均应按比例绘制。按比例的主要目的和好处在于正确表达管道及组件所占据的空间，避免碰撞及影响施工和操作。下列两类要求按比例或大致按比例绘制。①构筑物、建筑物的断面形状和尺寸，墙的厚度，门、窗、梯子的位置等。②管道配件的形状和尺寸。如管子横断面的直径(zhíjìng)、对焊弯头的半径、法兰的外径、阀门的长度和高度，保温管道的外径等。管道布置图的常用比例为1：20、1：25、1：33、1：40和1：50等。三，管道、设备图线符号及图例1.常用图线及其应用范围在管道图中，各种线型的含义和作用是不同的，各部(委)、行业对管道线型的规定也不同，在石油化工行业工艺管道途中的图线及其应用范围见表5-1。2.设备代号与图例石化设备在工艺管道图上一般按比例用细线画出能够反映设备特征得主要轮廓；有时也画出具有工艺特征的内件示意结构。3.管子、管件、阀门及其常用图例符号图例是一种用示意性的简单图形表示具体的管道和管道附件等象形符号，石化工艺管道图中常用的图例符号见表5-3。///第二节管道及管道组成(zǔchénɡ)件的绘制一、管子的单、双线图虚线表示管子的内壁；在俯视图里的两个同心圆.管子的长短和管径与管子相同(xiānɡtónɡ)，但是用于表示管子壁厚的虚线和实线已省去不画二、弯头的单、双线图2.450弯头3.任意角度弯管图5-21(a）所示为等径正三通的三视图的双线图，两管的交接线呈V字形直线，双线图仅画外形图样即可。图5-21(b）所示为异径正三通的三视图的双线图，两管的交接线为弧线。双线图仅画外形图样即可。图5-21（c）所示为三通的单线图，在平面图上先看到立管的断口，所以把立管画成一个圆心带点的小圆，横管画到小圆边上；在左立面图（左视图）上先看到横管的断口，所以把横管画成一个圆心带点的小圆，立管画在小圆两边；在右立面图（右视图）上，先看到立管，横管的断口在背面(bèimiàn)看不到，这时横管画成小圆，立管通过圆心。图5-21（d）所示为三通的另一种表示形式，这两种画法意义相同。三、三通(sāntōnɡ)的单、双线图等径斜三通的单、双线图。在单线图里，不论是同径正三通还是异径正三通，其立面图图样的表示形式(xíngshì)相同，等径斜三通或异径斜三通在单线图里其立面图的表示形式(xíngshì)也相同。四、四通的单、双线图在等径四通的双线图中，其交接线呈X形直线，等径四通和异径四通的单线图在图样的表示形式(xíngshì)上相同。在施工图中，是用标注管子口径的方法来区别四通的等径与异径的。五.异径管单、双线图同心异径管在单线图里有的画成等腰梯形，有的画成等腰三角形，如图5－24(b）所示，这两种表示(biǎoshì)形式意义相同。偏心异径管的单线图和双线图。偏心异径外接头在平面图上的图样与同心异径外接头相同(xiānɡtónɡ)，用文字加以注明偏心两字，以免混淆。六.阀门的画法：阀门的种类很多，用来(yònɡlái)表示阀门的特定图例符号的部颁标准或行业标准也很多。3.直管与阀门连接的积聚4.弯管与阀门相连的积聚八.管子的重叠1.管子的重叠形式长短相等、直径相同（或接近）的两根管子，如果叠合在一起，它们的投影就完全重合，反映在投影面上好像是一根的投影，这种现象称为管子的重叠。管子重叠（交叉）的表示方法有折断显露法、遮挡法和标注法2.两路管子的重叠表示方法为了识读方便对重叠管子的表示方法做了规定，当投影中出现两路管子重叠时，假想前（上）面一路管子已经截去一段（用折断(shéduàn)符号表示），这样便显露出后（下）面表示断开的管子高于中间显露的管子；如果此图是立面图，那么断开的管子表示在前，中间显露的管子表示在后。如果是平面图，当弯管高于直管时，画起来一般是让弯管和直管稍微断开3－4mm，以示区别弯管和直管不在同一个标高上，这种表示方法称为遮挡法。如果是立面图，则弯头在前面，直管在后面。当直管高于弯管时，一般是用折断法将直管折断，并显露出弯管。3.多根管子重叠的表示方法用编号表示多根管子重叠的方法-编号自上而下分别为1、2、3、4。用折断显露法表示四路重叠管道，a管为最高管，d管为最低管，b管为次高管，C管为次低管，九.管子的交叉-为了避免管子在视图上的线条交叉过多，使表达更清晰、明朗，单、双线图可分别或同时(tóngshí)采用折断显露法和遮挡法。2.多路管子的交叉a管为最高管，d管为次高管，c管为次低管，b管为最低管。已知平面图，试画出其立面图二.看图方法各种管道施工图的看图方法，一般应遵循从整体到局部，
