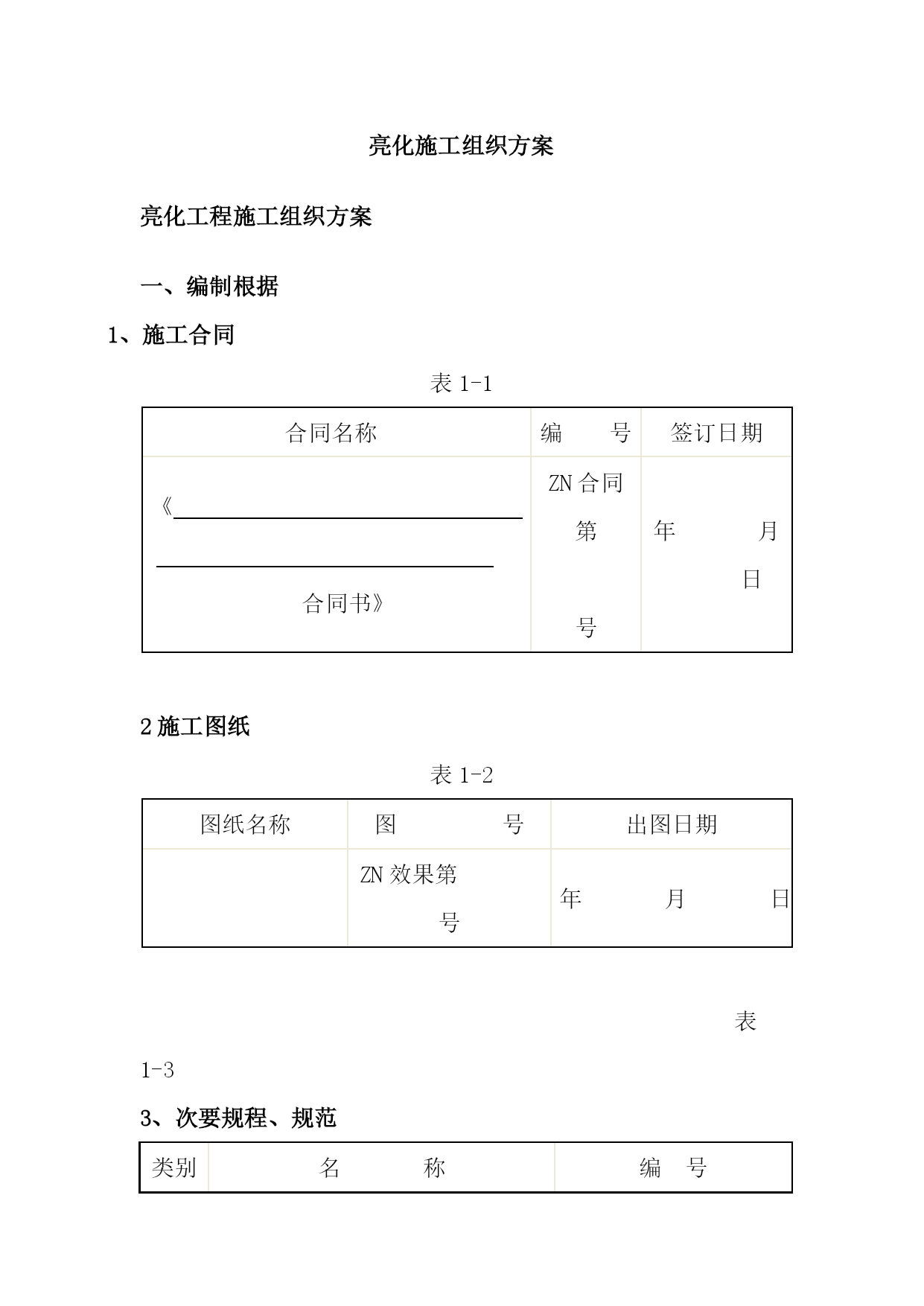

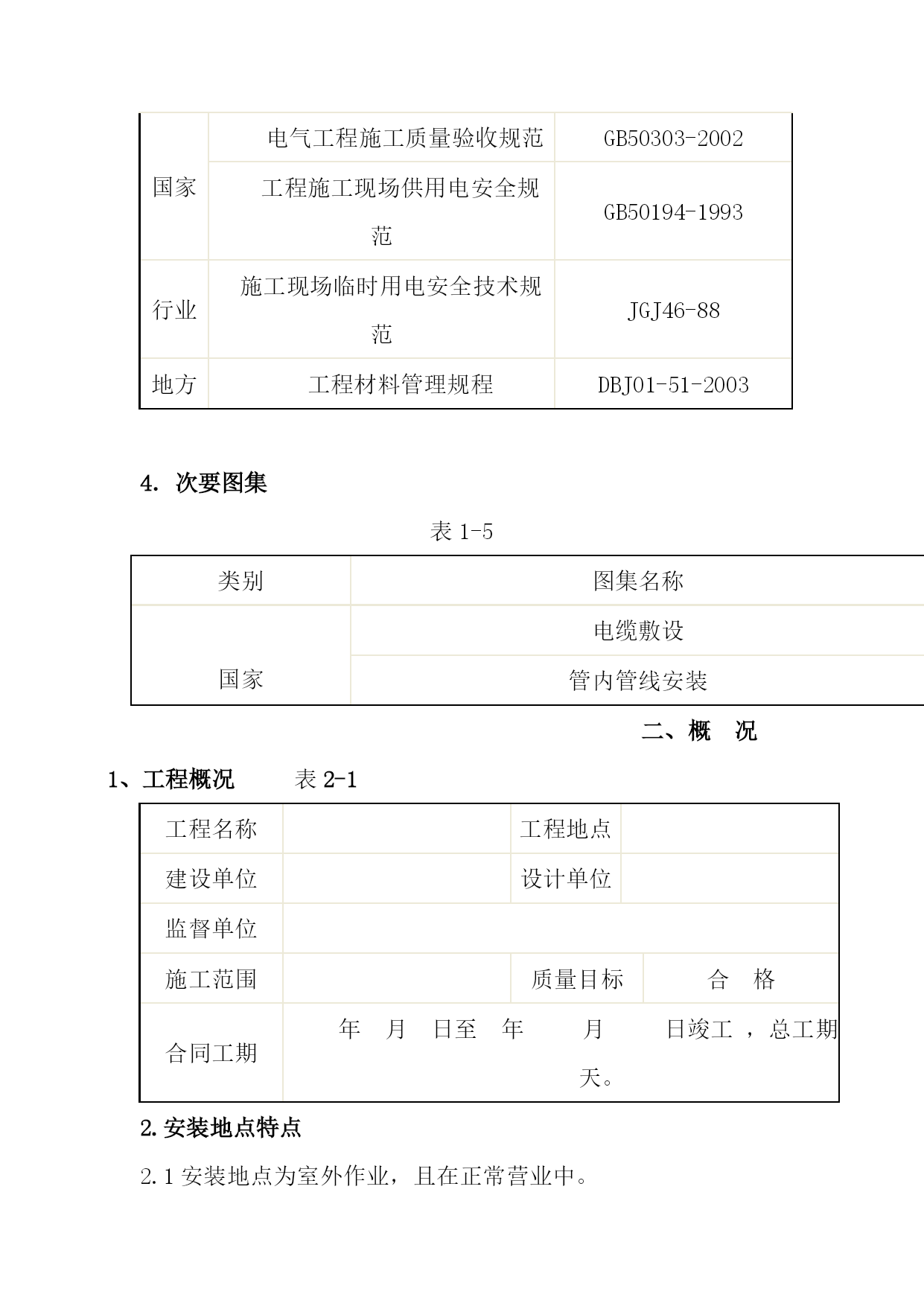

亮化施工组织方案亮化工程施工组织方案一、编制根据1、施工合同表1-1合同名称编号签订日期《合同书》ZN合同第号年月日2施工图纸表1-2图纸名称图号出图日期ZN效果第号年月日表1-33、次要规程、规范类别名称编号国家电气工程施工质量验收规范GB50303-2002工程施工现场供用电安全规范GB50194-1993行业施工现场临时用电安全技术规范JGJ46-88地方工程材料管理规程DBJ01-51-20034．次要图集表1-5类别图集名称编号国家电缆敷设D101-1~7管内管线安装D301-1~2二、概况1、工程概况表2-1工程名称工程地点建设单位设计单位监督单位施工范围质量目标合格合同工期年月日至年月日竣工，总工期天。2.安装地点特点2.1安装地点为室外作业，且在正常营业中。2.2为了给客户提供良好的营业环境，在施工过程中必须加强文明施工措施。2.3本工程多数工作均在建筑外墙上，楼层高，施工难度大，施工过程中必须加强安全措施。3、施工条件3.1本工程施工现场甲方提供水源及电源。3.2材料可从现有道路直接运至施工地点，施工机械、运输工具和劳动力由施工单位根据工程进度自行分配平衡。三、施工组织部署1.管理组织管理1.1组织机构项目经理名，电气技术员名，高空作业安装人员名，合计名；1.2次要职责如下1.1.1项目经理、负责对工程的领导、指挥、谐和、决策等严重事宜作决策，对工程进度、成本、质量、安全及现场文明施工等负全部责任。1.1.2电气技术员：负责施工期间的电气装备安装、调试及安全防护；1.1.3．高空作业人员，负责按照项目经理的安排，按时、保质完成工作；4.2关键控制程序内容4.2.1管路敷设，线路绝缘测试，照明零碎试运转，配电箱安装，灯具安装等各项工程，应及时检查，做好交底，保证工程质量。4.2.2质量检查程序：履行三检制，坚持自检、互检、交接检。5.工程目标5.1质量目标：完成对业主的承诺，达到优秀标准，5.2安全目标：确保无重伤、无死亡变乱、无等级火灾变乱。5.3工期目标：科学组织施工，合理安排工序穿插，确保合同工期完成。6.施工工期本工程工期为天，备料组织天，装备安装天，老化调试天。四、施工预备及各项资源需求量计划１、技术预备工作1.1项目技术负责人组织安装技术人员认真学习设计图纸，领会设计意图，做好图纸会审2、现场预备工作2.1做好现场的临时电线敷设工作。2.2根据施工进度计划组织材料及工具进场工夫计划。4.各项工具用量计划根据施工方案和施工方法及施工进度安排编制出施工所需的各种机械和器具的规格、型号、数量及运用工夫。5.次要材料计划表根据预算及施工图纸提出材料运用计划，并根据施工进度控制计划安排，制定次要材料进场工夫。6．施工工艺A、管内穿线A.1材料要求绝缘导线的规格、型号必须符合设计要求并有产品合格证。A.2工艺流程选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线接头→接头包扎→线路检查绝缘遥测。A.3穿线：A.3.1穿线之前应先把带钢丝线穿入，检查管路能否迟滞，穿线前根据管径的大小选择相应规格的护口。A.3.2穿线时两人配合，一拉一送，导线根数较少时可将导线前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内，并折死压实，绑扎牢固，使绑扎处构成一个平滑的锥形过渡部位。A.3.2穿线前将管路中杂物清除，对管路较长或转弯较多时，在穿线的同时往管内吹适当的滑石粉。A.3.3.穿入管内导线不准接头和局部绝缘破损及死弯，导线外径截面不超过管内面积时40％。管线应分清相色。B.导线连接B.1导线的型号规格必须符合设计要求，并有出厂合格证。B.2接线采用缠绕涮锡方法，涮锡后内缠自粘带,外缠黑绝缘胶布,接线缠绕5-6圈.B.3导线剥削时采用电工刀剥去外层电缆皮，留出12mm绝缘台，然后剥线钳剥去线芯的塑料皮，不得运用电工刀剥线芯的塑料皮，避免伤到线芯。C、配电箱安装C.1材料要求：箱体应有必然得机械强度，周边平整无损伤，油漆无零落。各种电气开关应安装牢固。配电箱门开启自在，导线排列划一，导线压接牢固，并有两部和北京市供电部门消费答应合格证。C.2配电箱固定：C.2.1基础安装：量好尺寸地位放线，挖坑做基础，基础采用红机砖砌成，两头留进出线孔。基础台面高出地面15CM。C.2.2柜台，找平，找正，用φ12膨胀螺栓与基础固定。螺丝垂直受力均匀，其垂直度允许偏差为3mm。C.2.3配电箱接地线连接接良好可靠。C.2.4配电柜漆层应残缺无损伤，固定电器支架应刷漆，柜内开关动作灵活、可靠，接线正确，相色、相序正确。配电箱（柜）上的母线应涂有黄（A）绿（B）红（C）黑（N）黄绿（P
