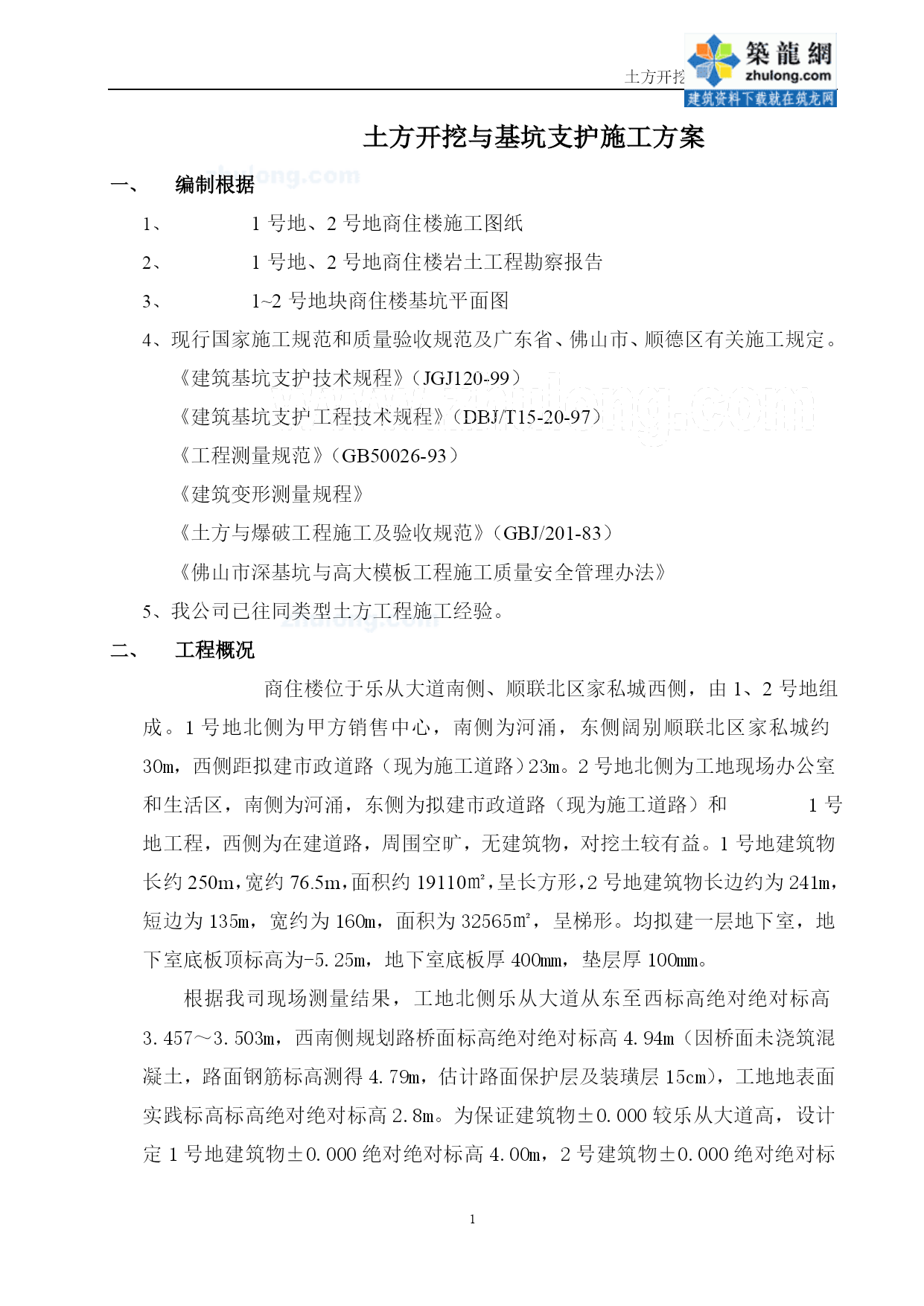

土方开挖与基坑支护施工方案PAGEPAGE17土方开挖与基坑支护施工方案编制根据1号地、2号地商住楼施工图纸1号地、2号地商住楼岩土工程勘察报告1~2号地块商住楼基坑平面图现行国家施工规范和质量验收规范及广东省、佛山市、顺德区有关施工规定。《建筑基坑支护技术规程》（JGJ120-99）《建筑基坑支护工程技术规程》（DBJ/T15-20-97）《工程测量规范》（GB50026-93）《建筑变形测量规程》《土方与爆破工程施工及验收规范》（GBJ/201-83）《佛山市深基坑与高大模板工程施工质量安全管理办法》我公司已往同类型土方工程施工经验。工程概况商住楼位于乐从大道南侧、顺联北区家私城西侧，由1、2号地组成。1号地北侧为甲方销售中心，南侧为河涌，东侧阔别顺联北区家私城约30m，西侧距拟建市政道路（现为施工道路）23m。2号地北侧为工地现场办公室和生活区，南侧为河涌，东侧为拟建市政道路（现为施工道路）和1号地工程，西侧为在建道路，周围空旷，无建筑物，对挖土较有益。1号地建筑物长约250m，宽约76.5m，面积约19110㎡，呈长方形，2号地建筑物长边约为241m，短边为135m，宽约为160m，面积为32565㎡，呈梯形。均拟建一层地下室，地下室底板顶标高为-5.25m，地下室底板厚400mm，垫层厚100mm。根据我司现场测量结果，工地北侧乐从大道从东至西标高绝对绝对标高3.457～3.503m，西南侧规划路桥面标高绝对绝对标高4.94m（因桥面未浇筑混凝土，路面钢筋标高测得4.79m，估计路面保护层及装璜层15cm），工地地表面实践标高标高绝对绝对标高2.8m。为保证建筑物±0.000较乐从大道高，设计定1号地建筑物±0.000绝对绝对标高4.00m，2号建筑物±0.000绝对绝对标高4.47m，因而1号地地下室大面积开挖深度约为4.55m，2号地地下室大面积开挖深度约为4.08m。地下结构竣工后，需将现室外地坪标高进步1m摆布，此部分填土尽量在开挖运土时能预留下去。以下是大面积开挖深度最大的1#地挖土标高表示图。工程地质、水文条件根据土方开挖深度，开挖的土层依上而下依次为：1-1层素填土：红褐色、棕红色，由风化土组成，局部夹有瓷块，干—稍湿，松懈。厚度0.40~3.60m，层顶标高：-1.65~-1.02m。场区普遍分布。1-2层耕土：灰黄色，由粉质黏土组成，含有植物根系，软塑。厚度：0.60~2.80m，层顶标高：-2.30~-1.50m。具体分布见岩土勘察报告。2-1层淤泥：灰黑色，流塑，质软。厚度0.8~2.60m，层顶标高：-4.51~-2.98m。分布见岩土勘察报告。2-2层粉砂：深灰色，灰黑色，浅灰色，松懈，饱和，局部为中密，局部夹灰黄色石英质砂，局部夹有淤泥质土，局部顶部夹有粉土。厚度0.60~8.50m；层顶标高：-6.81~-2.08m。具体分布见岩土勘察报告。2-3层粉土：黄色，灰黄色，湿，松懈，局部稍密，手捏砂感强，粘性差，土质不均，含较多粉砂。厚度：1.00~7.20m，层顶标高：-6.28~-2.00m。2-4层淤泥质土：灰黑色，流塑，手捏粘滑，较细腻，含腐殖质，局部夹薄层粉砂。厚度1.20~22.10m，层顶标高：-12.28~-2.18m。场地广泛分布。场地地下水次要赋存于2-2、2-6、2-7、和2-9层等四系地层中，为潜水~微承压水，其中上部2-2层次要补给水源为大气降水补给及南侧地表水补给，其水位受降水影响，以蒸发及渗流方式进行排泄。勘察期间初见水位、不变水位标高平均值分别为-2.81m和-2.53m。场区地下水埋藏浅，常年水位变幅不大于1m。根据1号地、2号地商住楼岩土工程勘察报告判定，土方开挖时，有关土层透水情况如下：1-1层填土透水性为弱透水；1-2层耕土k=2.2E-07cm/s,为极微透水；2-1淤泥为极微透水；2-2层粉砂k=3.5E-04cm/s为弱透水;2-3层粉土k=3.60E-06cm/s，为微透水；2-4层淤泥质土k=6.94E-08cm/s,为极微透水；2-5层粉质黏土为微透水。要开挖基坑普遍在淤泥质土层或粉砂层中，位于地下水位线之下，可见对地下水的控制是土方开挖能否能顺利进行的关键。基坑工程1、设计概况本工程基坑支护方案由甲级设计院广东海外建筑设计院无量公司进行设计，基坑支护结构采用深层搅拌桩止水帷幕加自然放坡。基坑设计安全等级为三级，安全运用期为1年。边坡不变性验算见附录设计院计算书。搅拌桩地位如下图所示。图中A—A、B—B截面均按1：1进行放坡分层开挖。HYPERLINK"mailto:坡面用50厚M5水泥砂浆内衬Φ6@300x300钢筋网喷抹"坡面用50厚M5水泥砂
